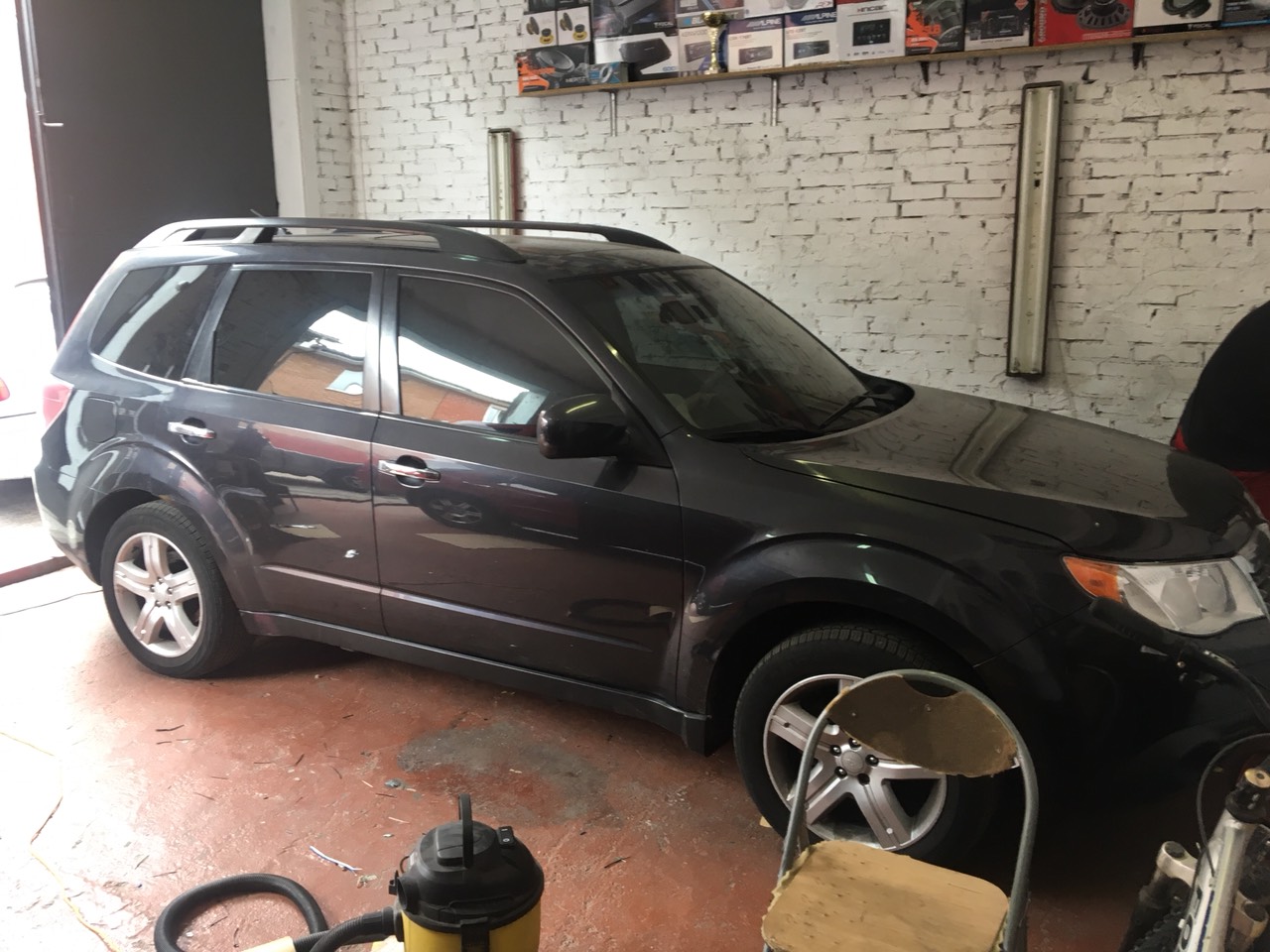

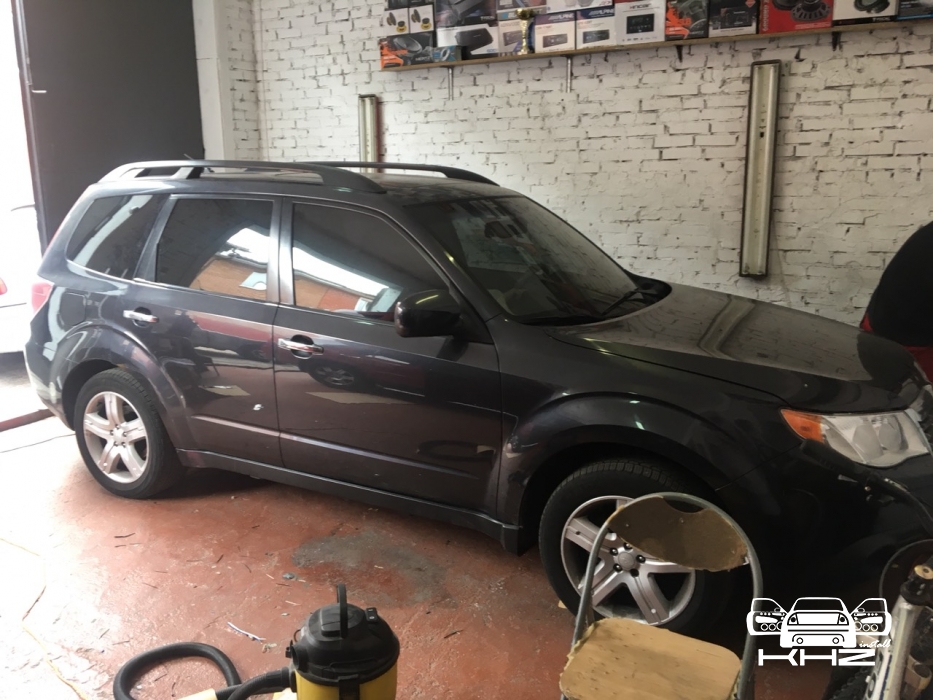

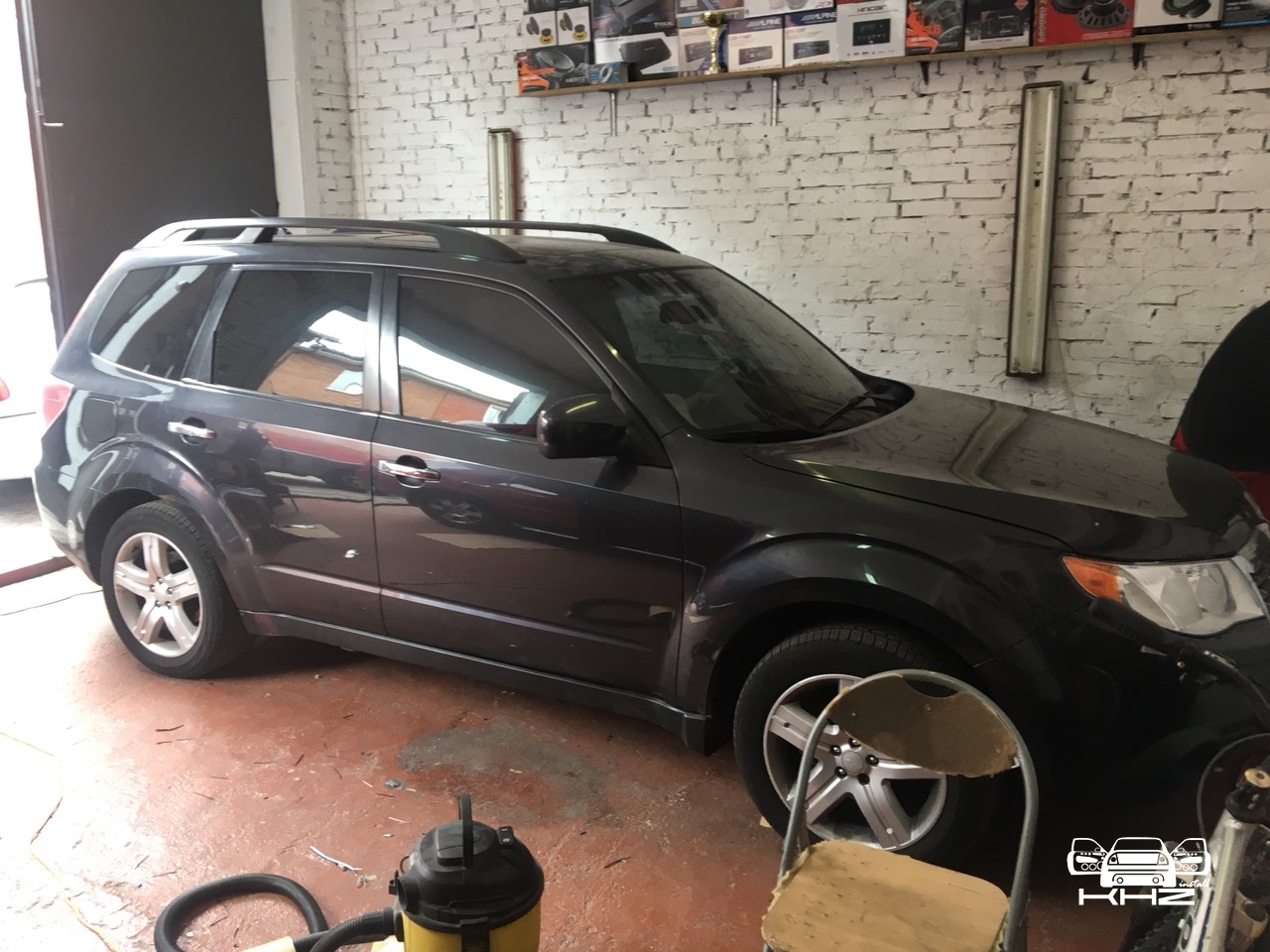

Друзі всім привіт, раді вам представити SQ систему в автомобіль Subaru Forester 2008 рік. Чим же відрізняється SQ система від звичайної системи, тим що в даній системі кожен елемент посилено окремим каналом підсилювача, плюс обов'язкове встановлення цифрового процесора, який дасть змогу максимально точно налаштувати кожен елемент системи окремо, ну і, звісно, немаленька вартість елементів системи і, звісно, найправильніше розміщення динаміків в автомобілі. Завдання стояли такі: - побудувати якісну систему на основі обладнання замовника, і додати потрібні елементи в систему.
- Виготовити сабвуфер стелс в Subaru Forester. - Зробити стійки під СЧ\ВЧ динаміки. - Встановити якісну 2 дін магнітолу. - Встановити 3-и підсилювача потужності, конденсатор, - акустику на фронт і тил. - Виготовити панель на спинку сидінь, для розміщення всіх ланок.

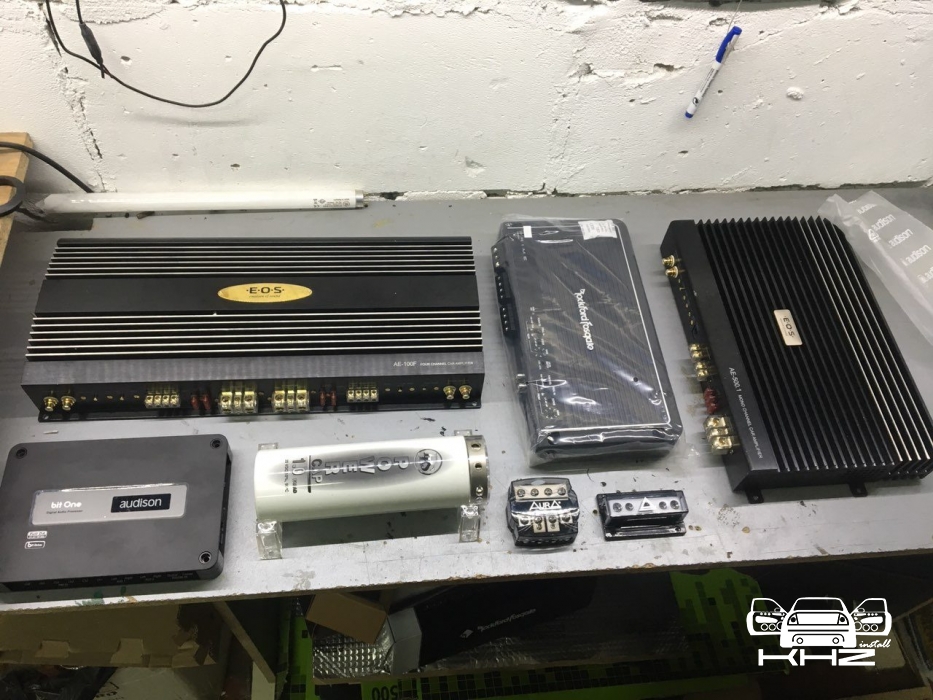

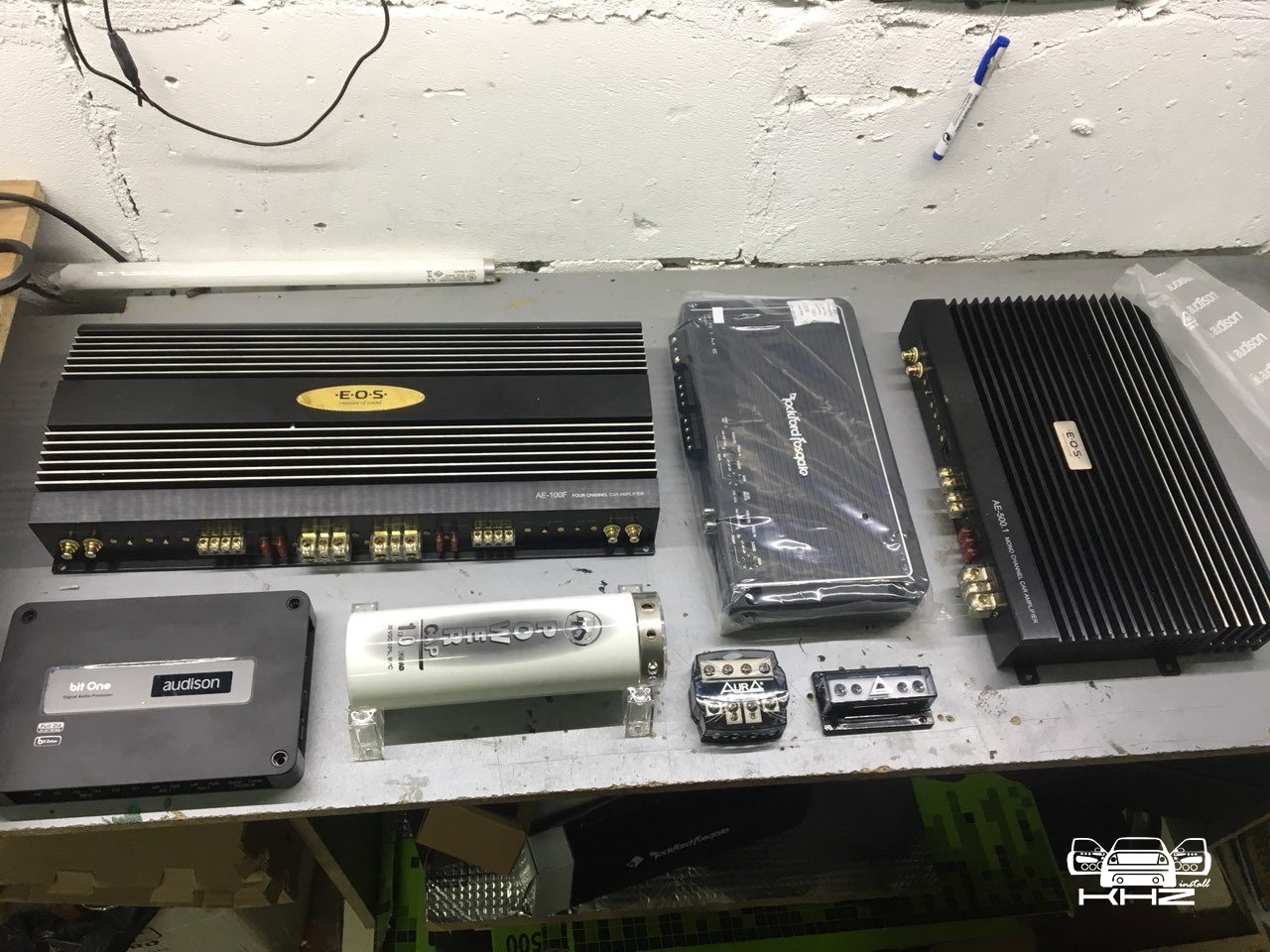

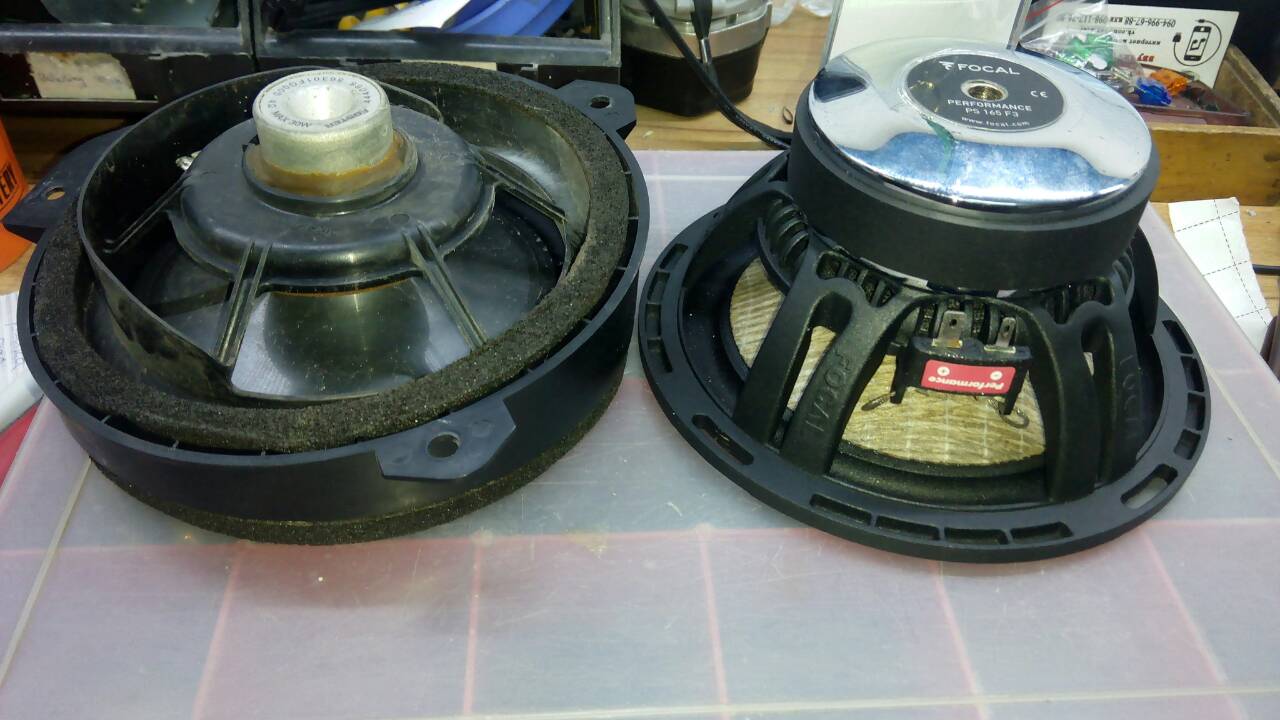

Розповім що привіз нам замовник, він збирав це обладнання в кілька етапів, щоб побудувати все таки хорошу систему, і так було привезено два підсилювача звуку E. O. S один 4-х канальний, а другий - моноблок сабовий, процесор Audisson Bit One, сабвуфер Focal Flex 10, акустику 3-х компонентну Focal Flex, і магнітолу 2 дін Alpine. Почнемо з акустики фронтальна акустика фокал в Субару Форестер 3-х компонентна, тому мідбаси будуть розміщені в дверцятах на проставочних кільцях, а для серединок і твітерів ми будемо робити стійки.

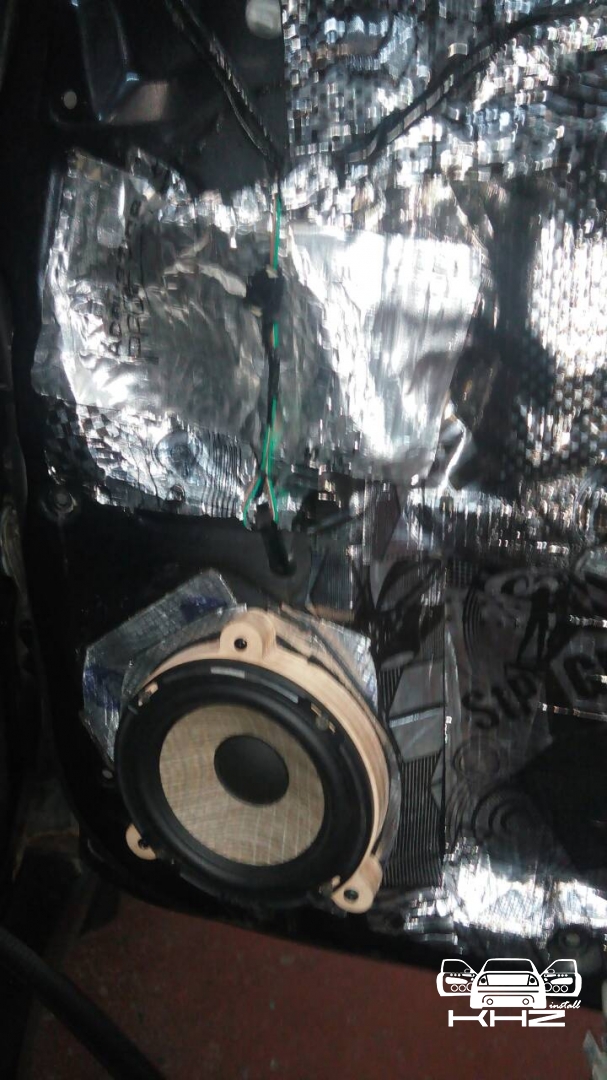

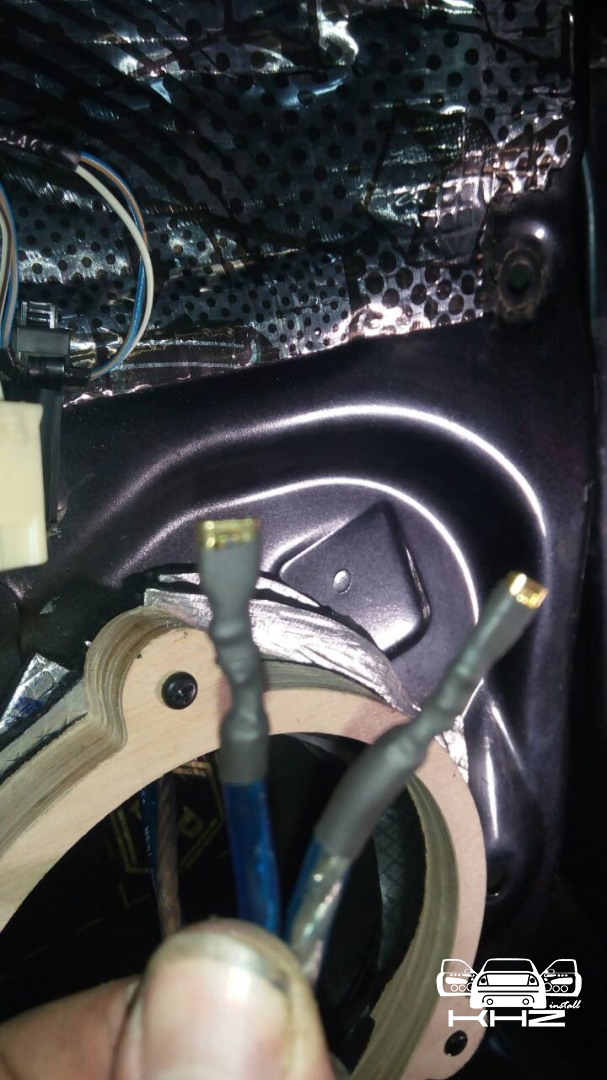

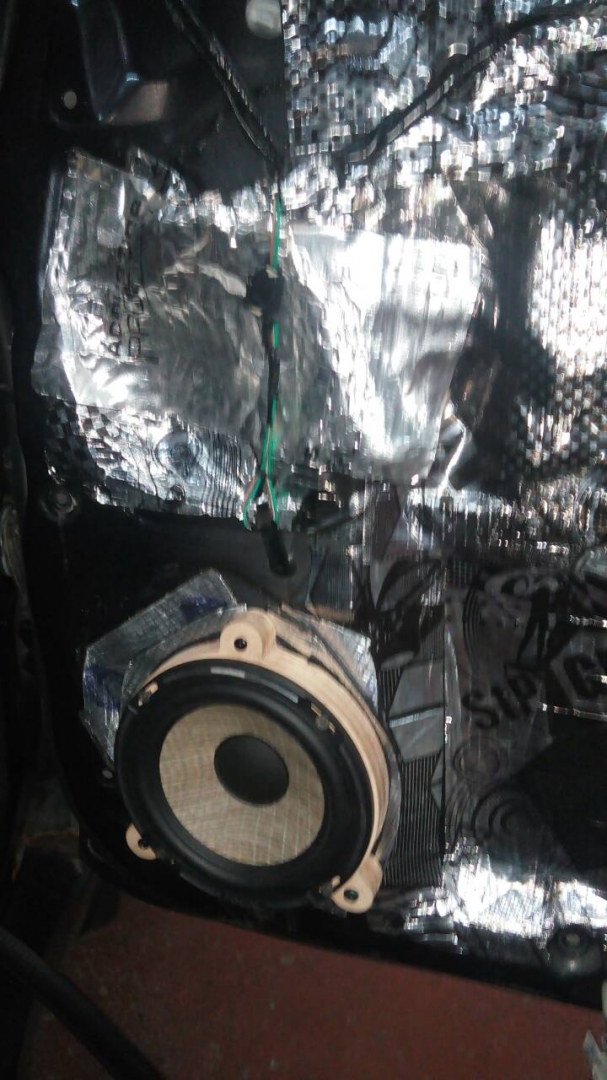

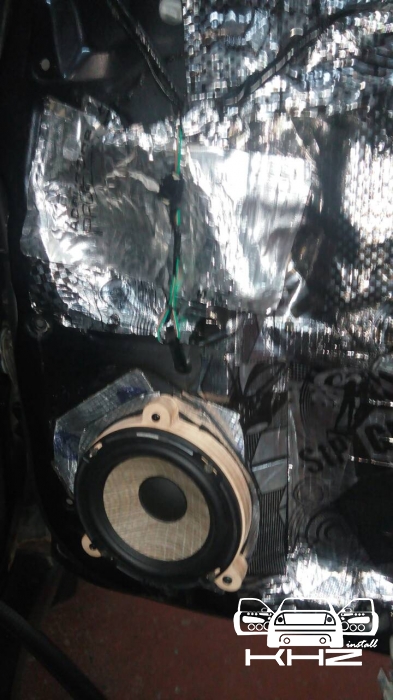

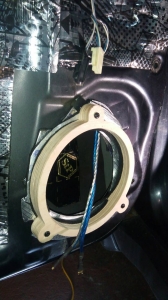

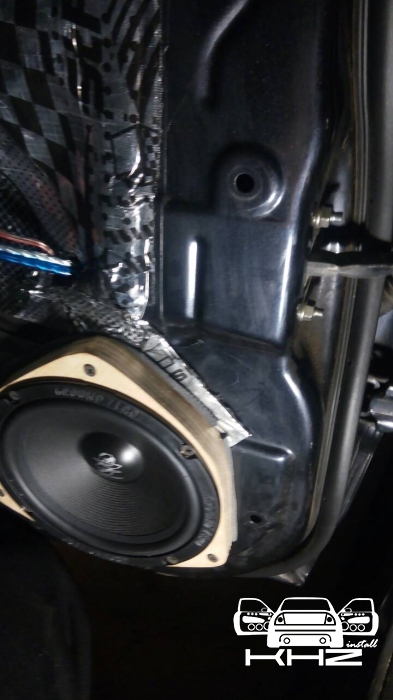

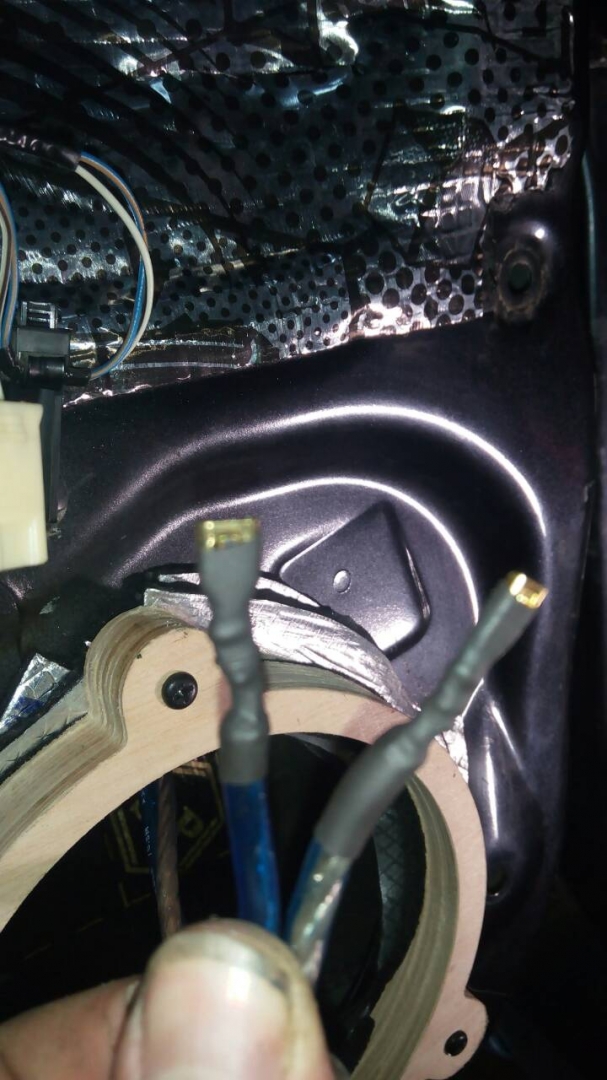

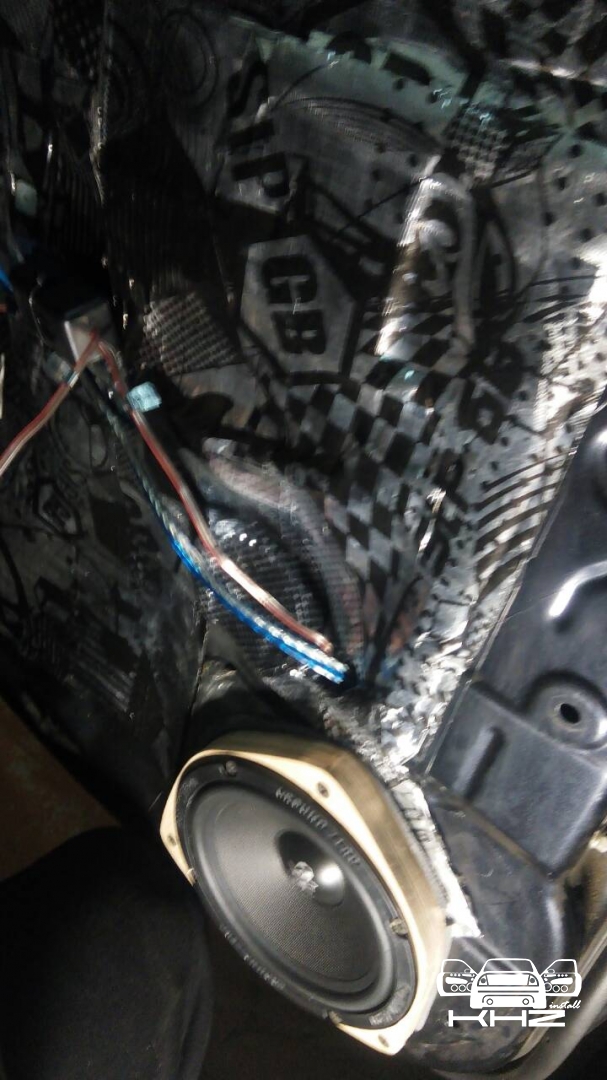

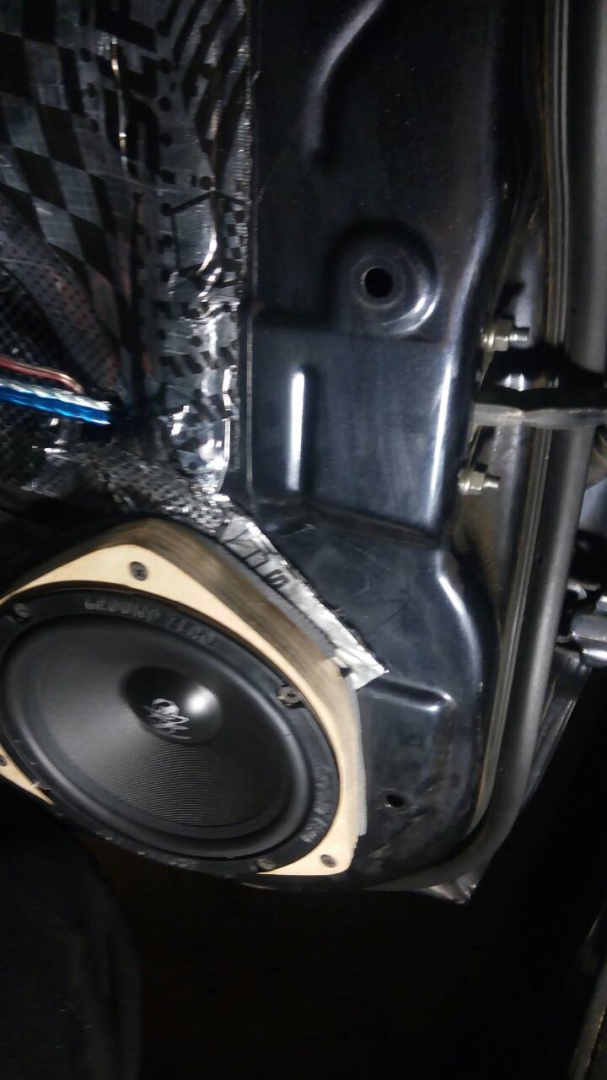

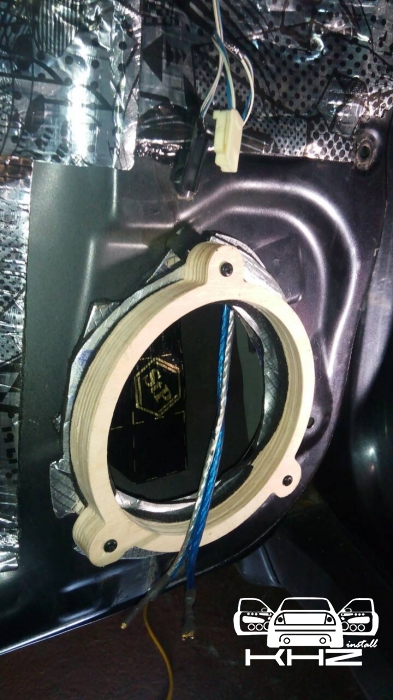

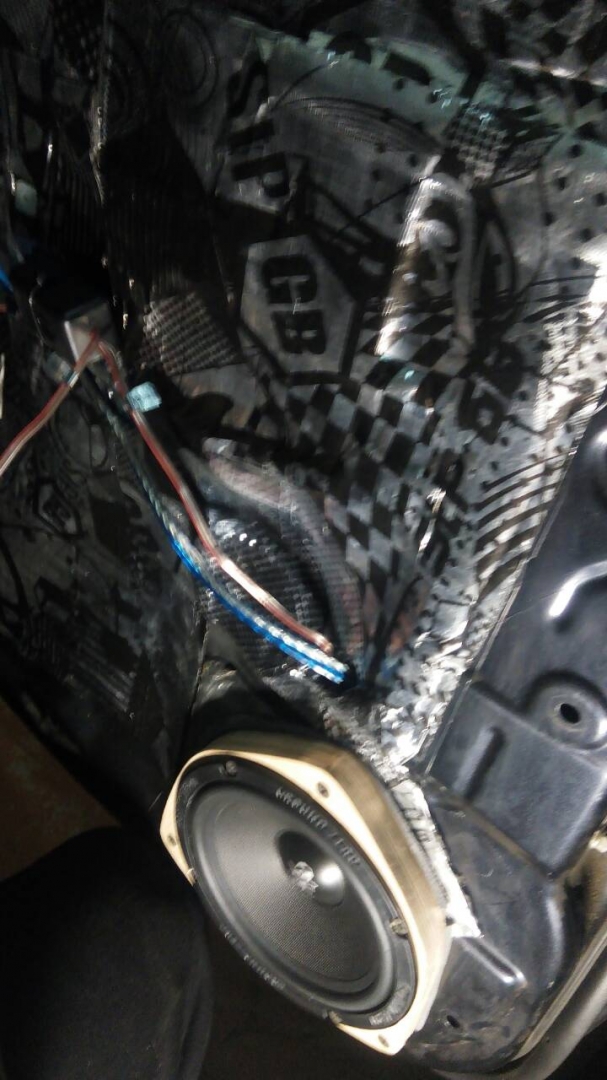

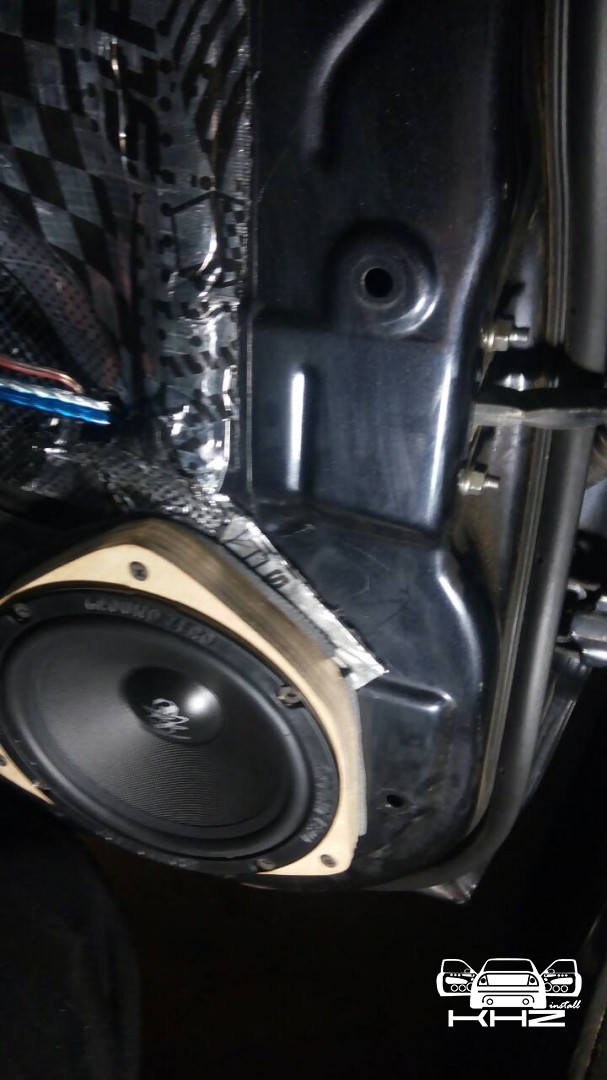

Двері були вже зашумлені замовником до даної інсталяції, проставочні кільця закріпили в штатні кріплення, кабель був заведений в двері, і він мідний перетином 2.3 мм, передні динаміки були встановлені, і тепер подивимося на задню акустику, її взяли фірми Ground zero з бюджетної лінійки, і вони служили суто як підзвучка.

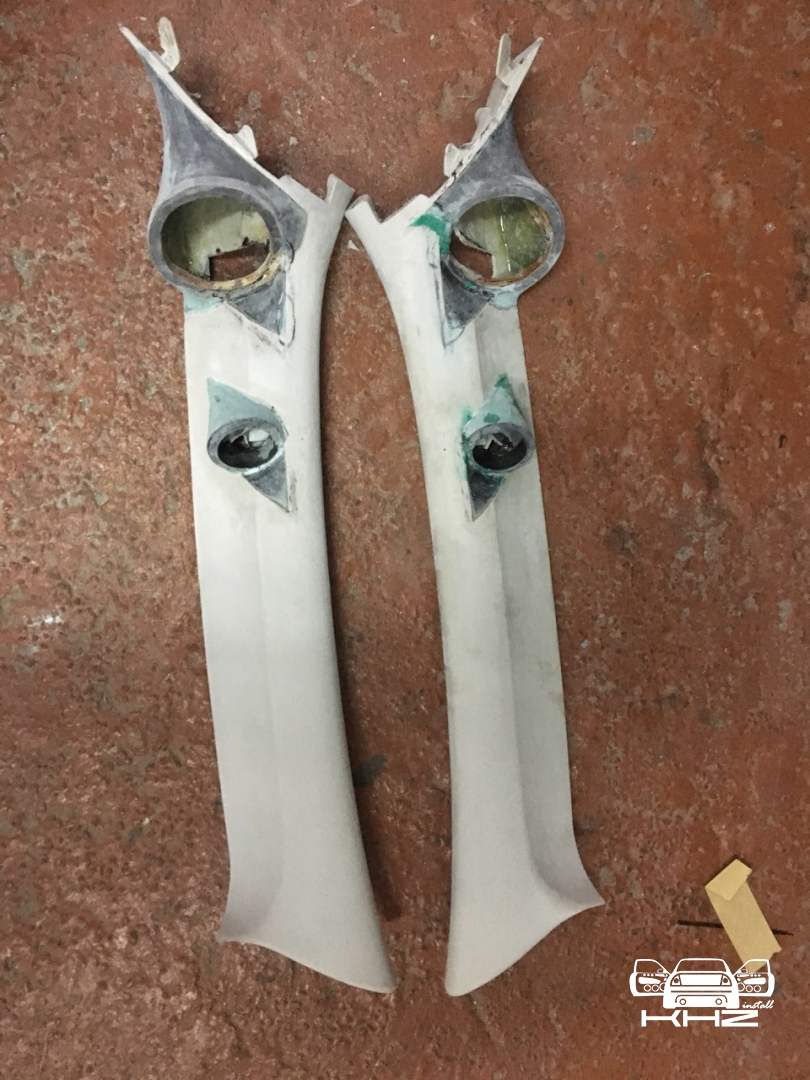

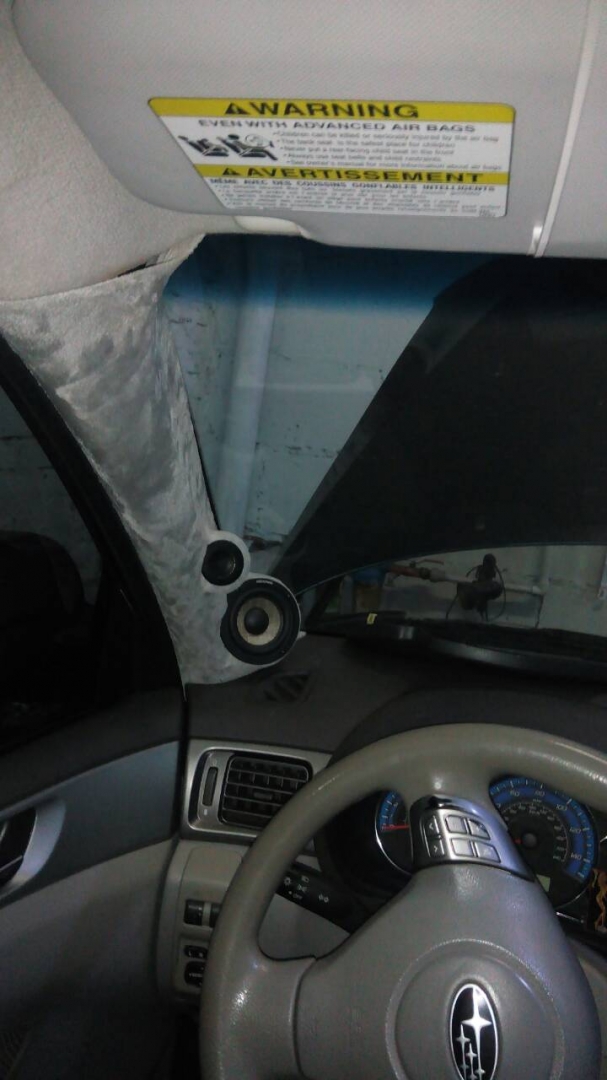

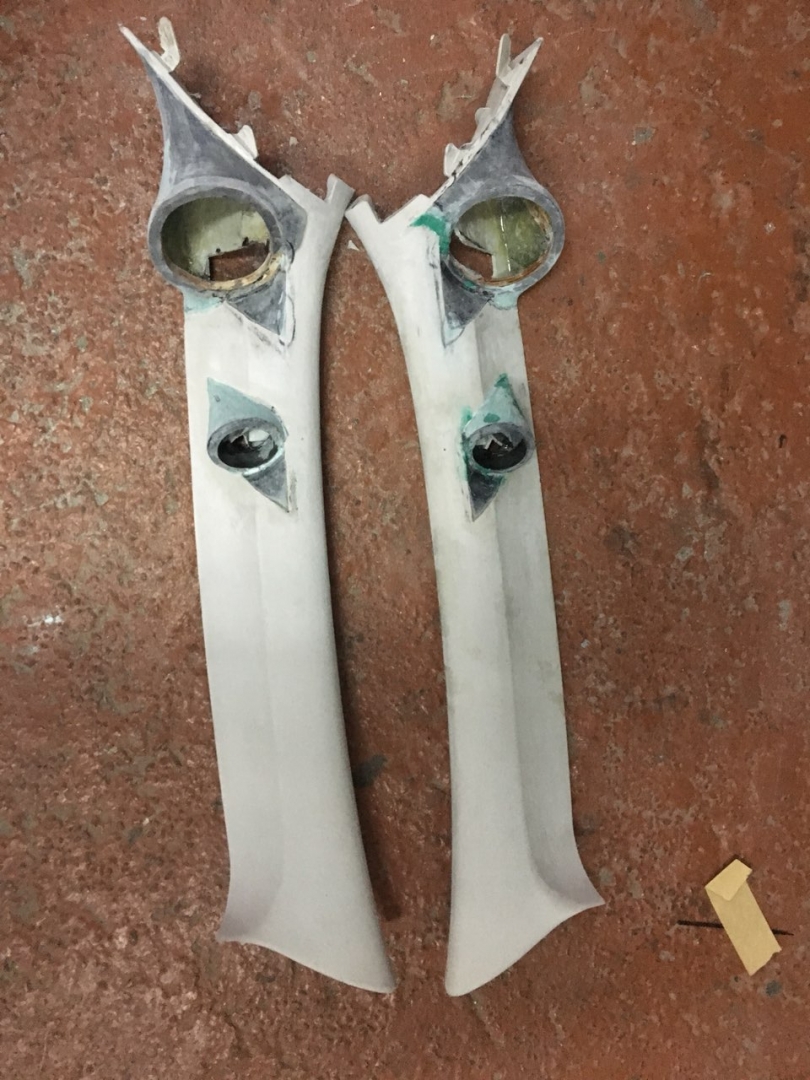

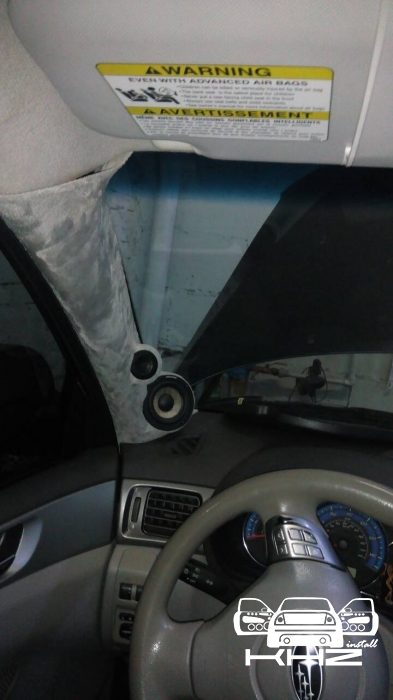

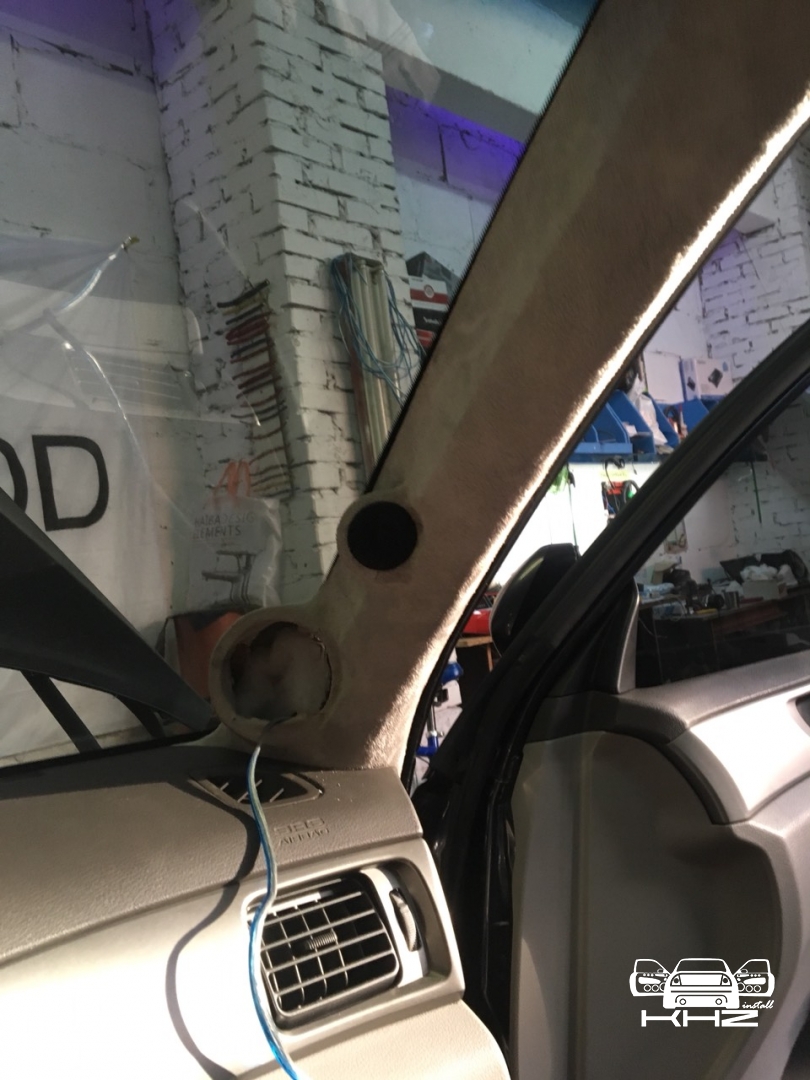

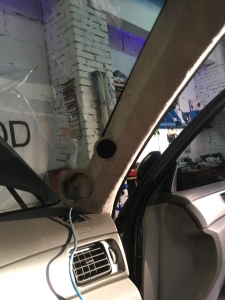

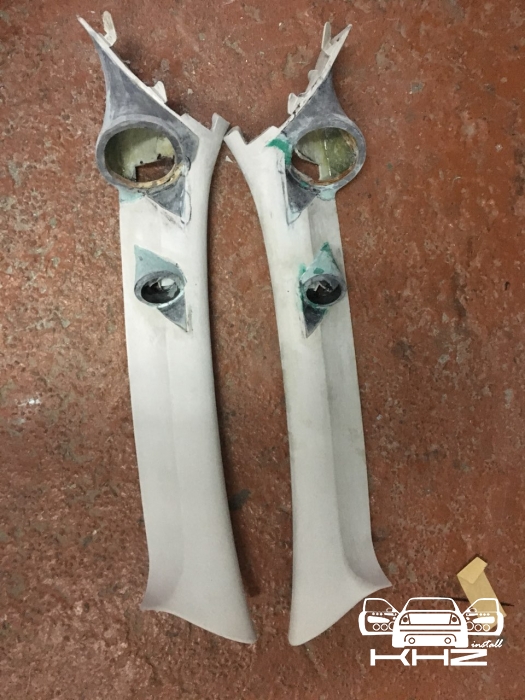

Твітера були врізані в карти біля ручок, фото не збереглися, кросовери були встановлені в двері. Тепер повернемося до стійок, їх шліфували і робили за допомогою скловолокна і смоли. Напрямок динаміків ми виставили на самому початку, і далі стійки робилися кілька днів, потім ми перетягнули стійки сірою алькантарою.

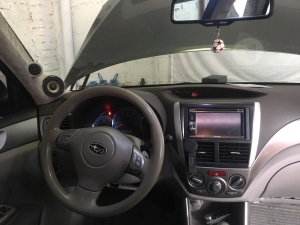

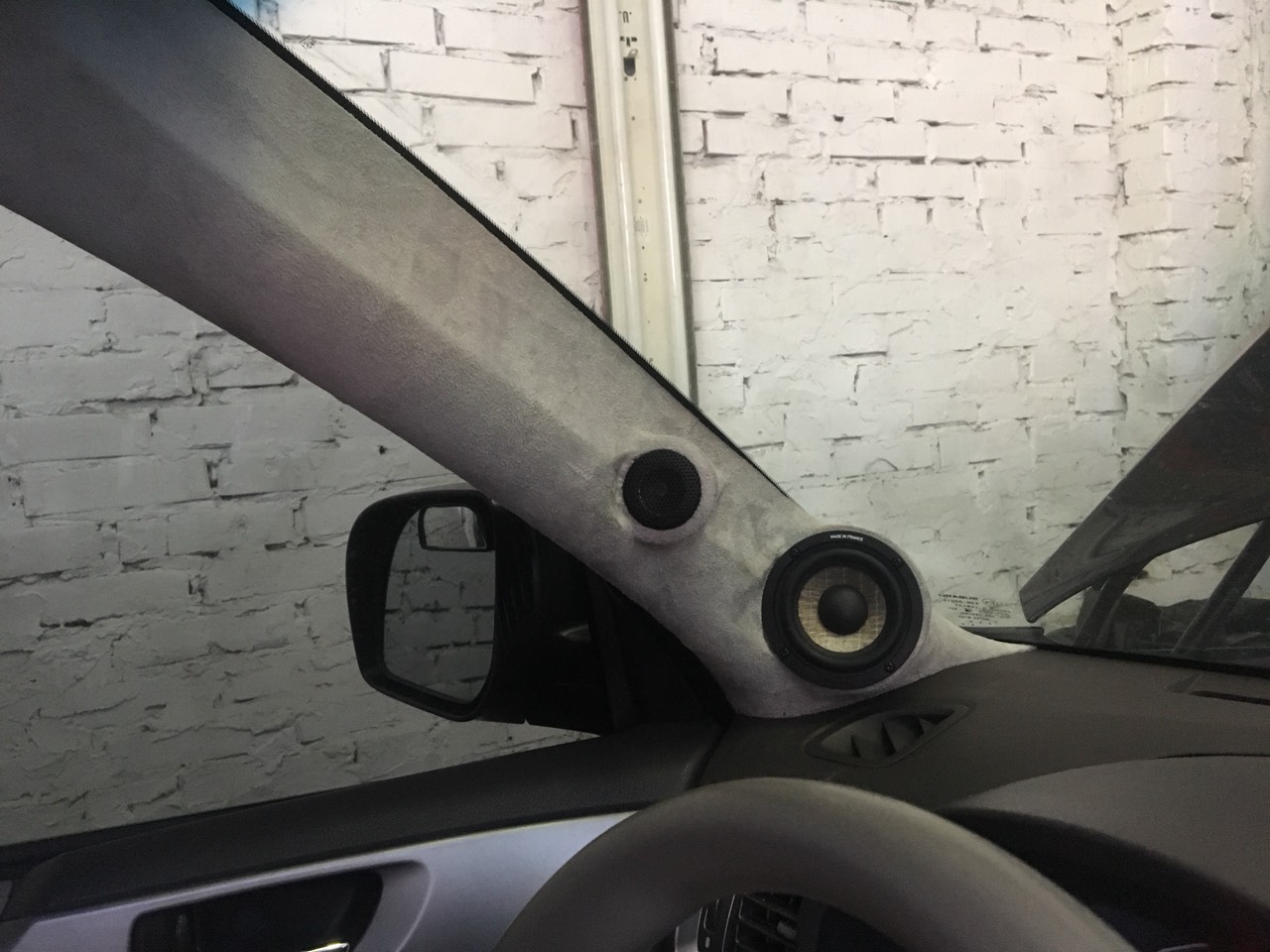

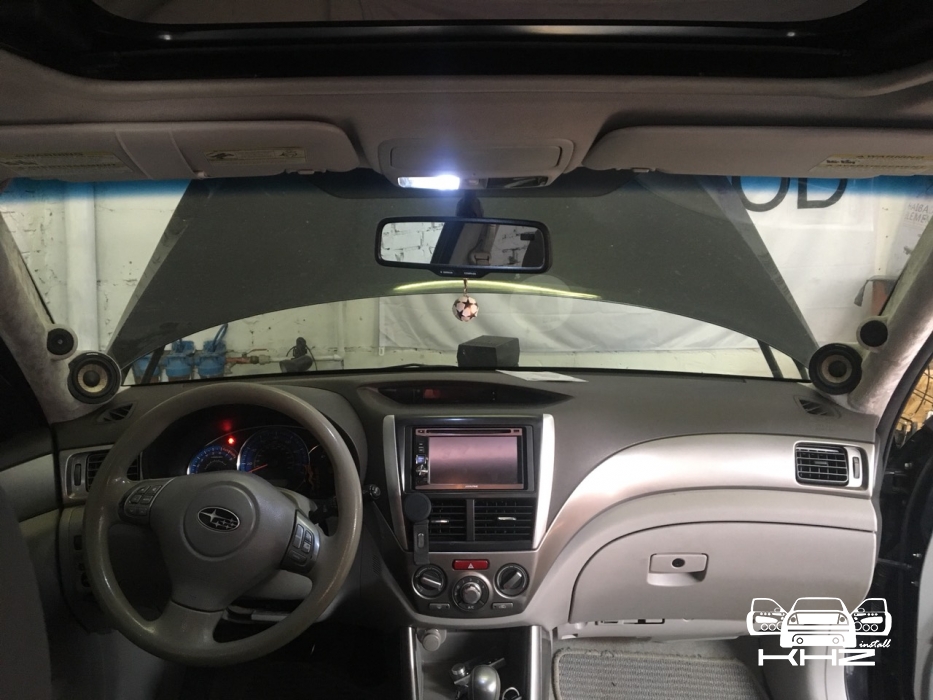

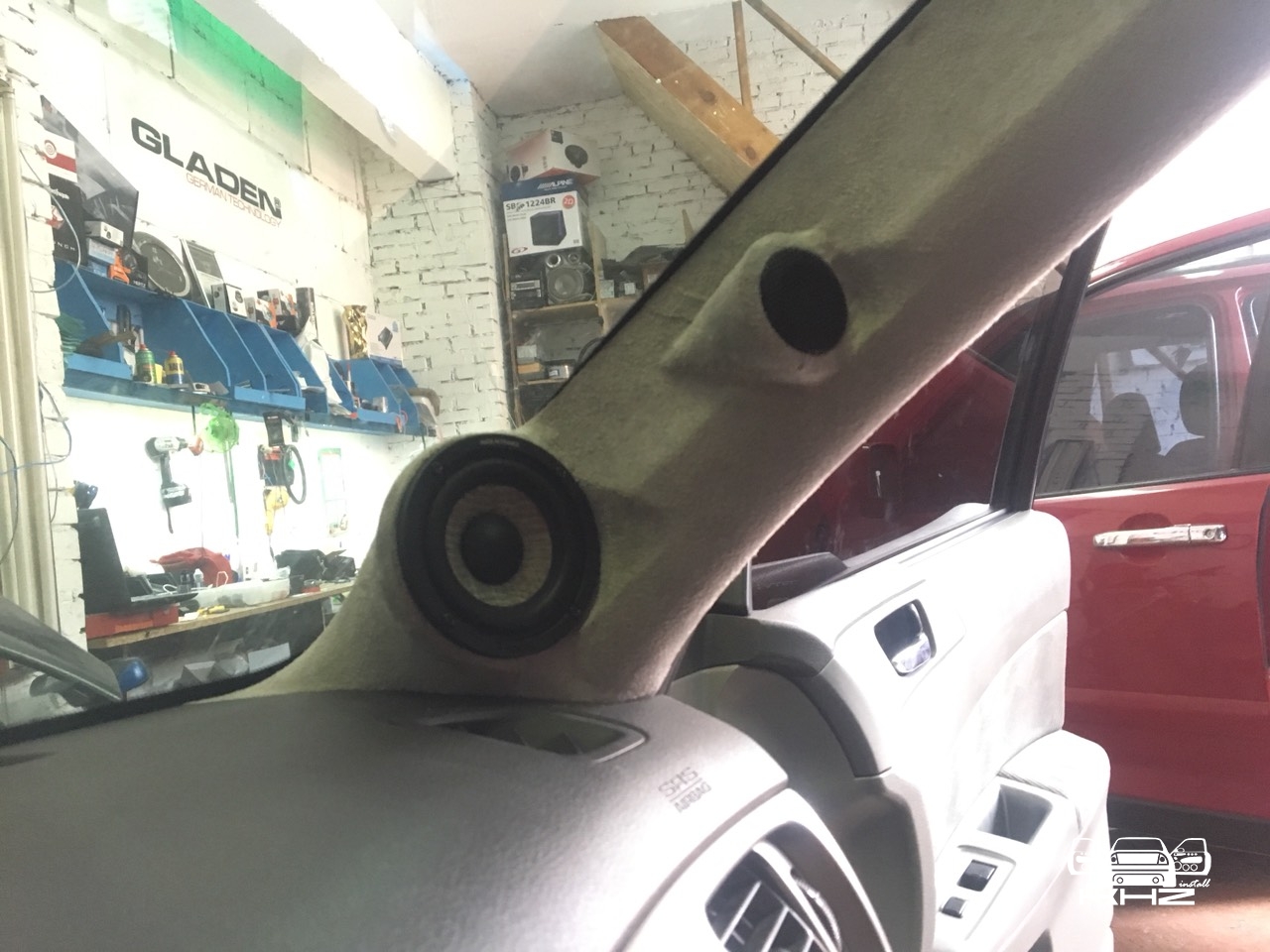

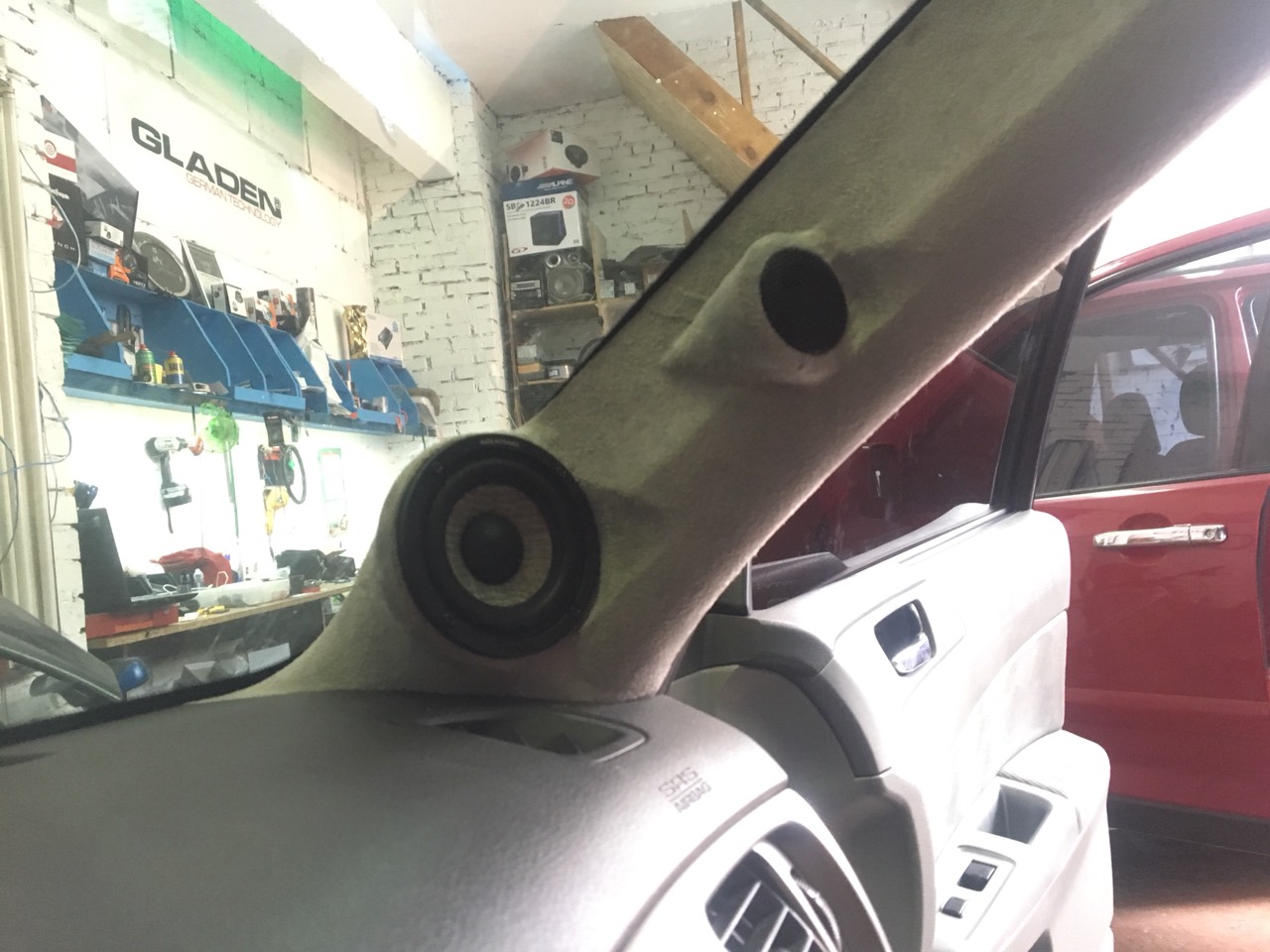

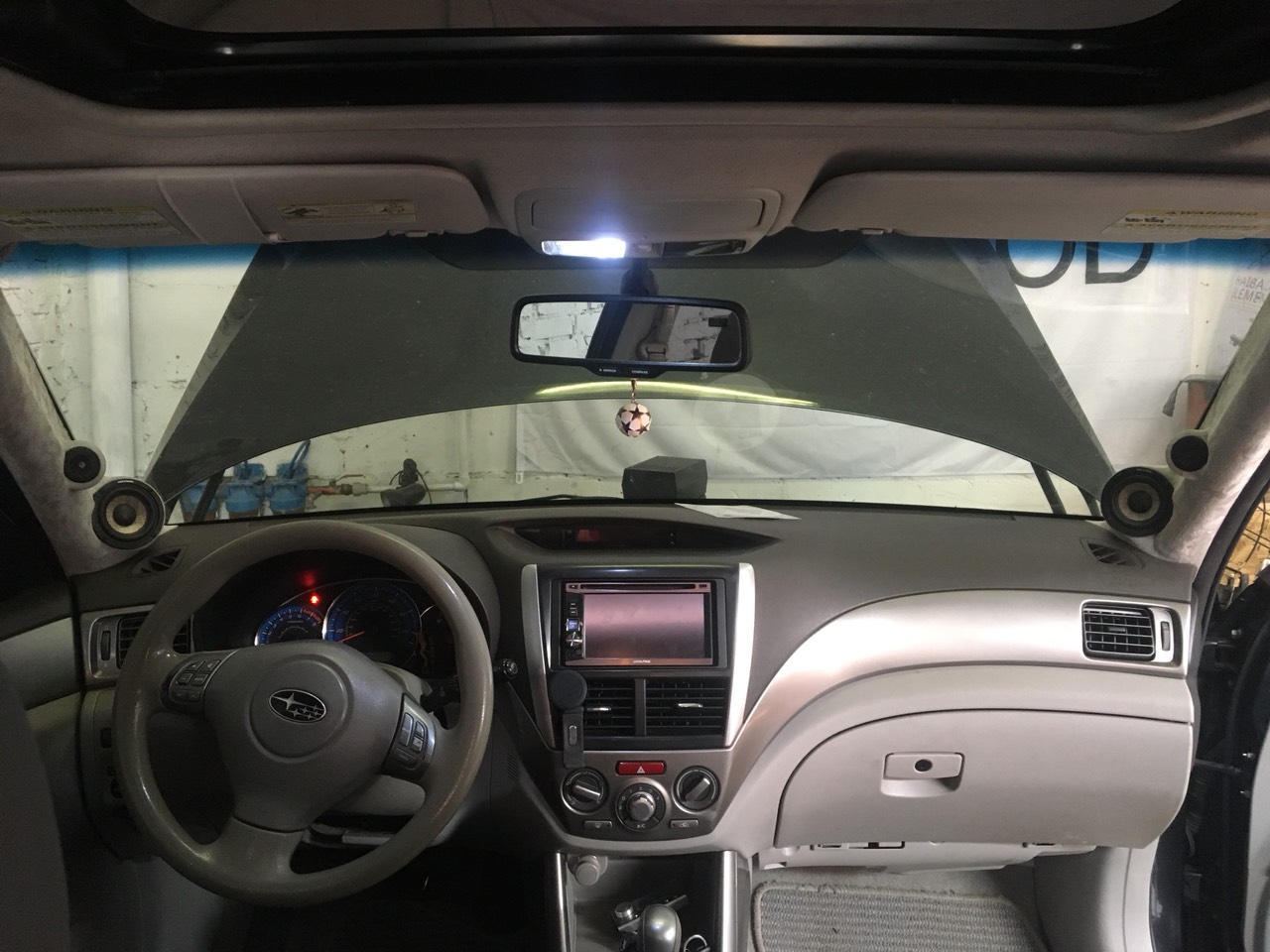

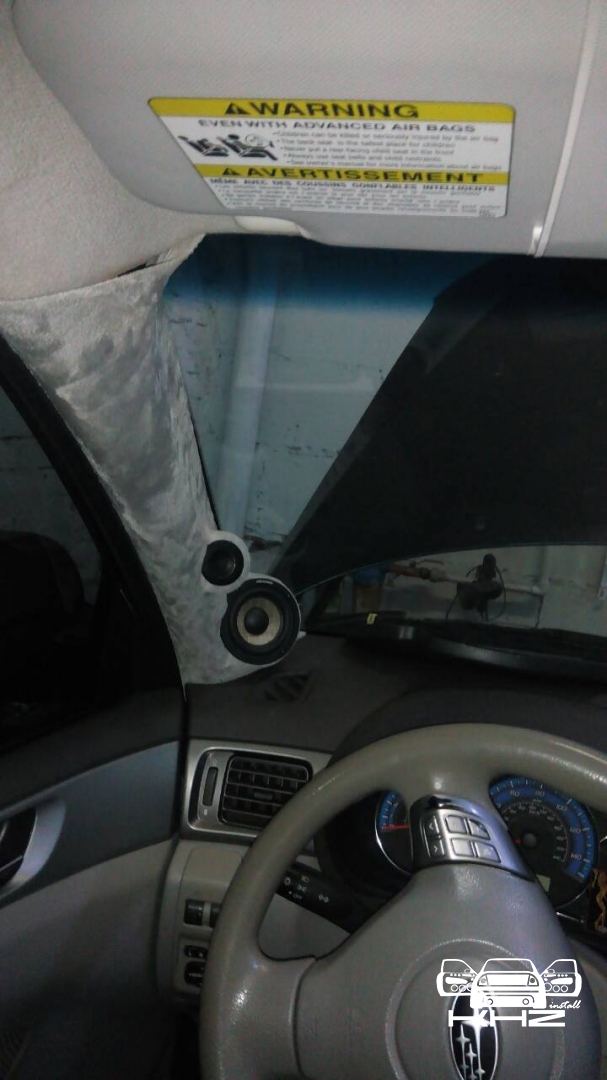

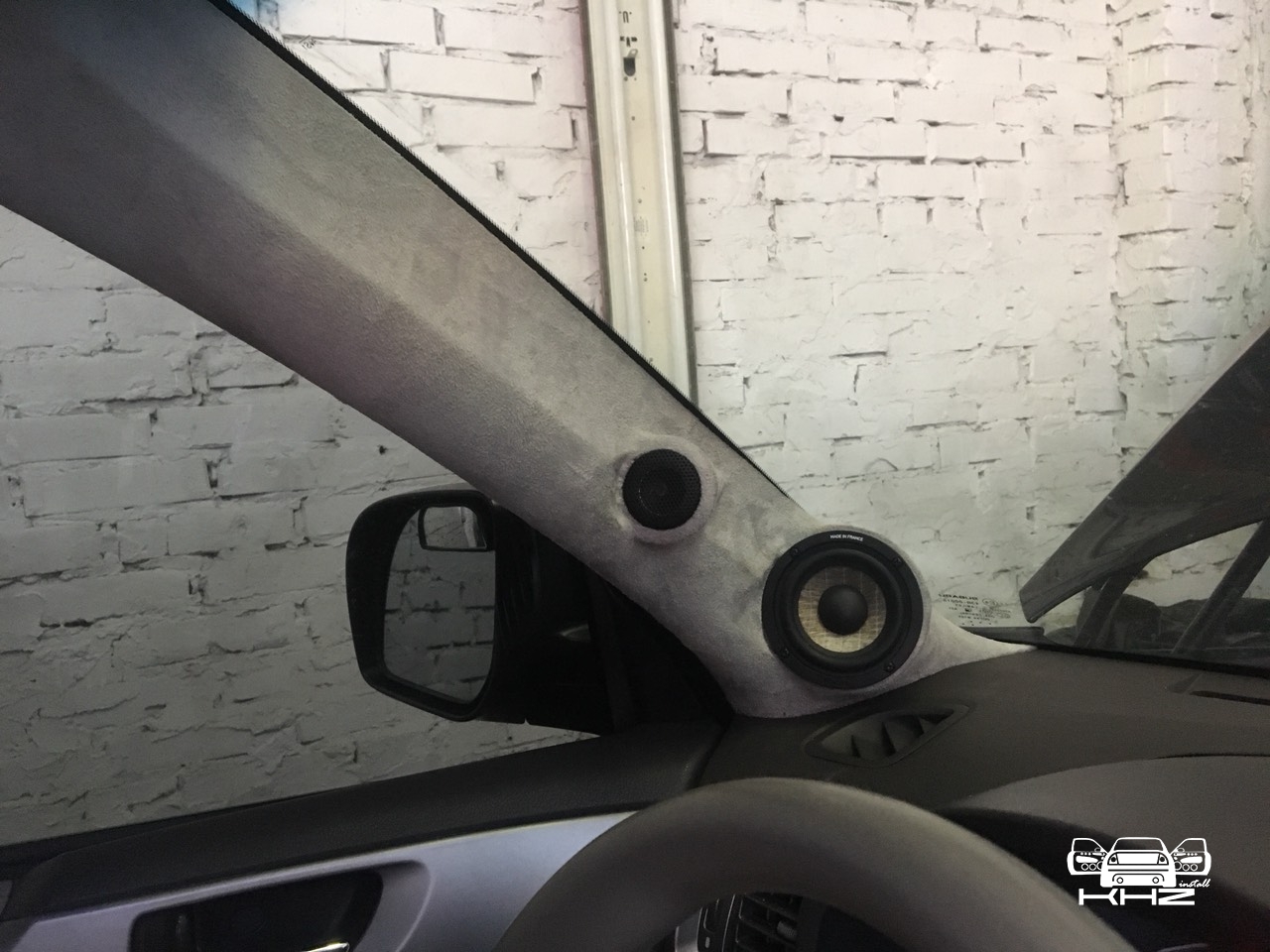

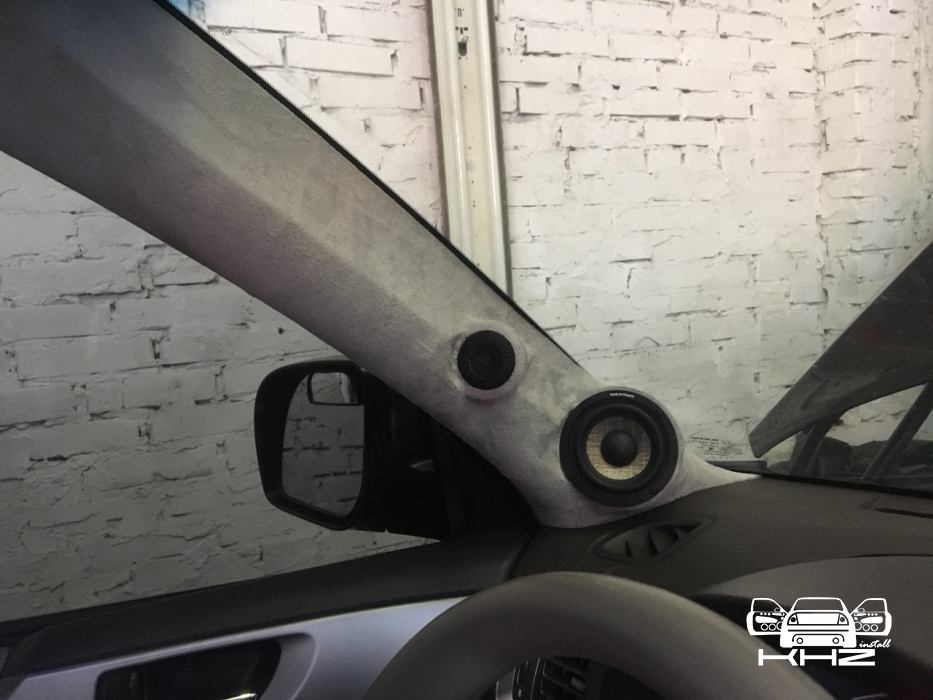

Для акустики були проведені від підсилювача звуку дроти так само мідні перетином 1.5 мм, і кожен динамік був підключений без кросоверів безпосередньо від підсилювачів, для гнучкого налаштування, тільки твітер був підключений через конденсатор (фільтр). І стійки виглядають так і спрямовані на центр між водієм і пасажиром.

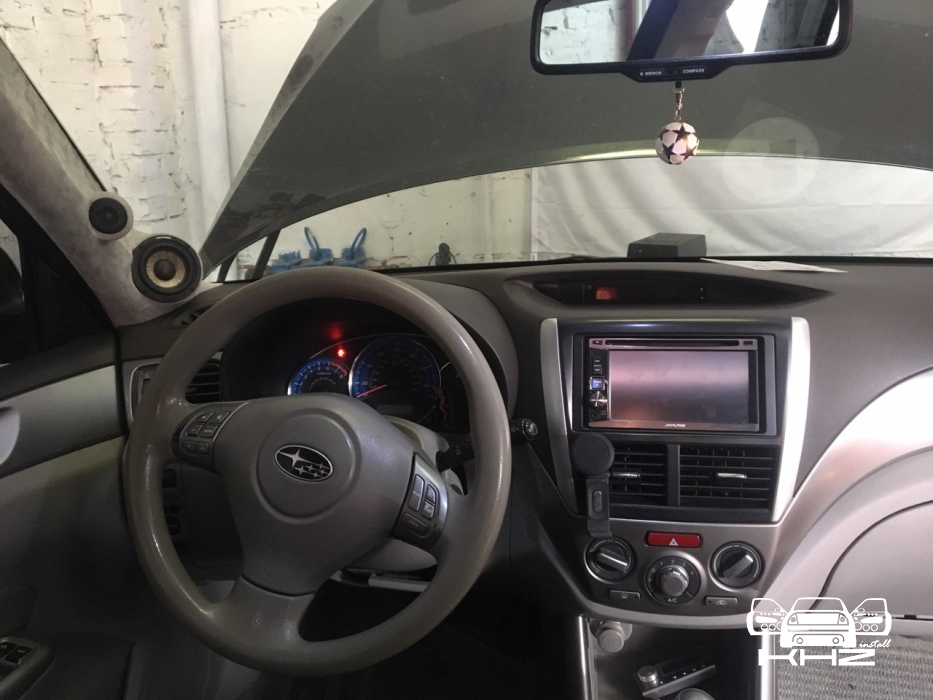

Далі магнітола, це чудова магнітола Alpine з широкими налаштуваннями і вищою якістю звучання. Встановлено через перехідну рамку.

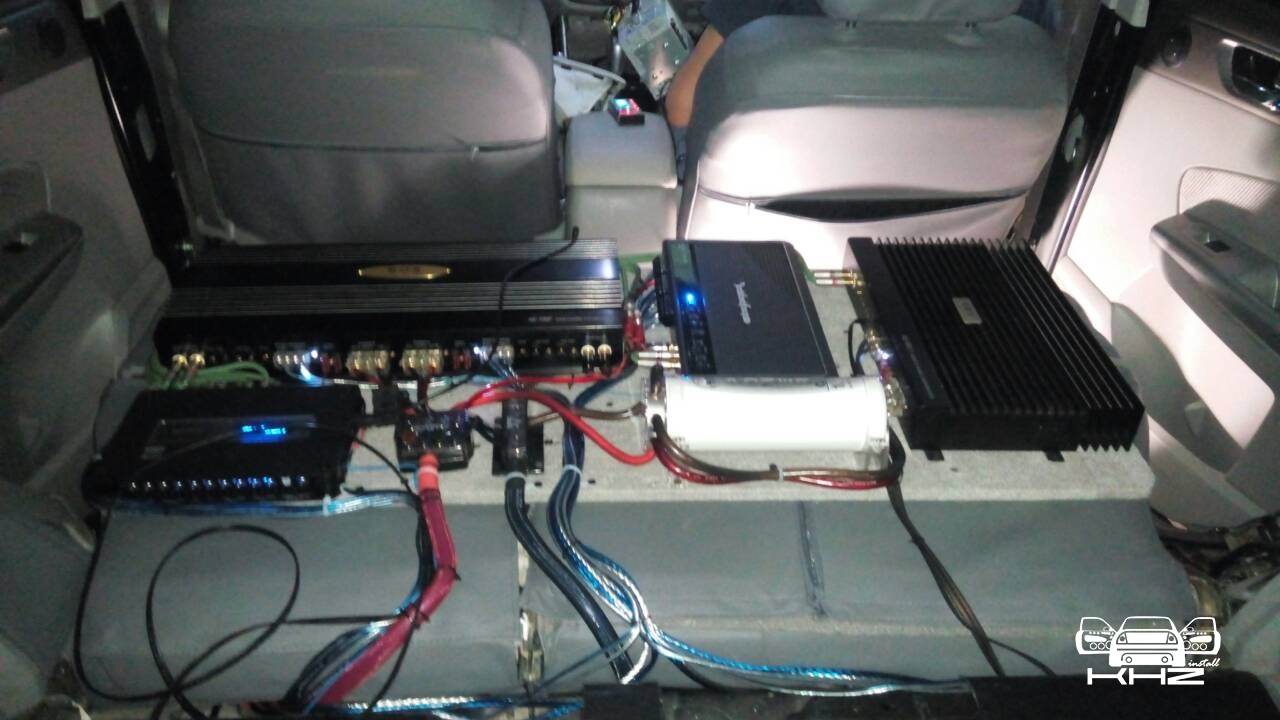

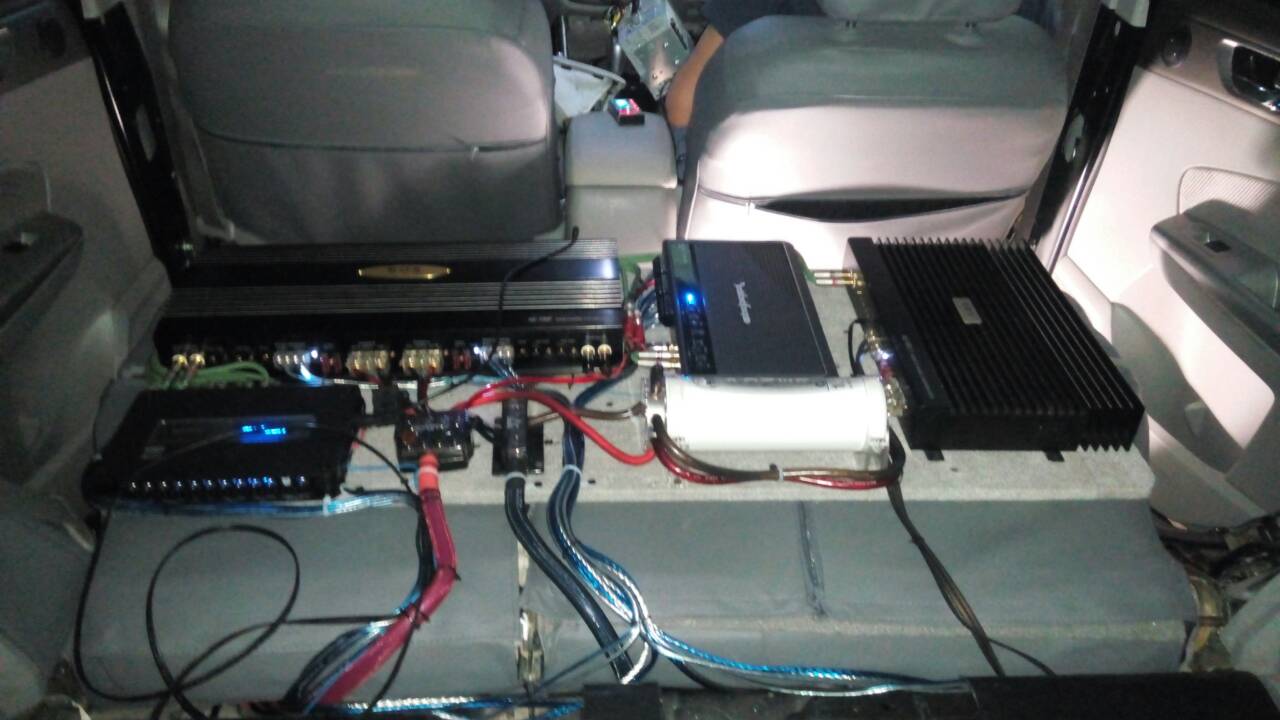

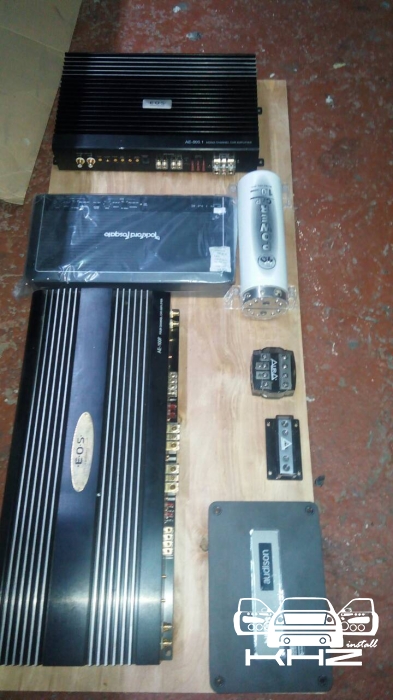

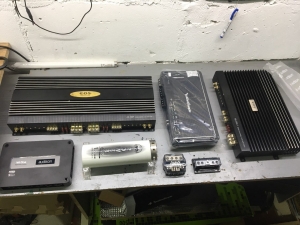

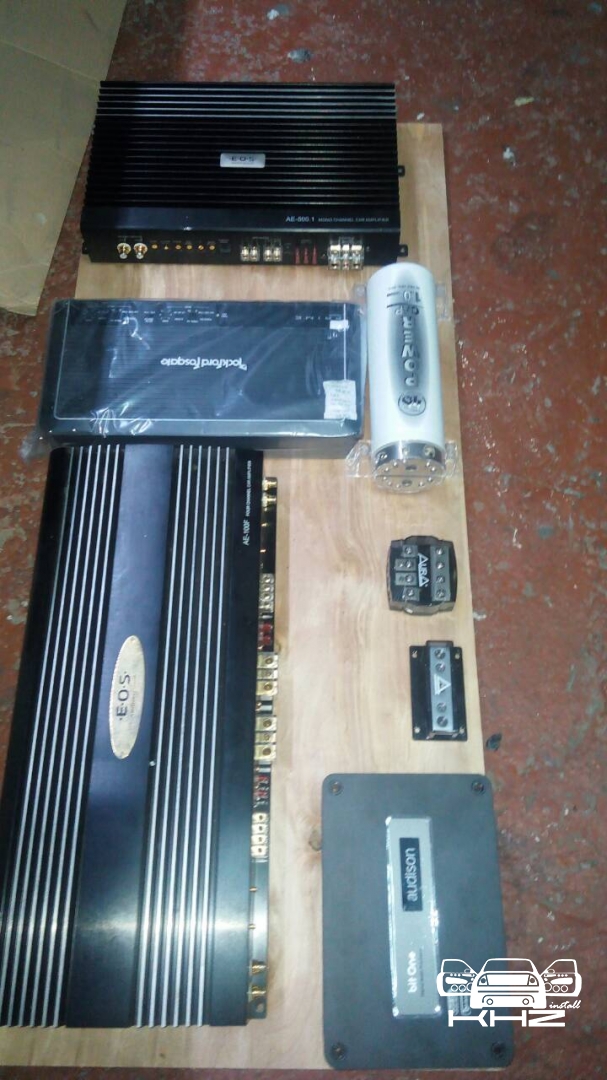

Далі кілька слів по проводці, силова проводка була прокладена кабель КГНВ 50 мідний від акумулятора до розподільника живлення, і так само маса від розподільника живлення до кузова, міжблоки всі Tchernov audio, акустична проводка KIcx мідна, вся силова в зміїній шкірі. Так само у нас було багато елементів, а розмістити їх було дуже важко, оскільки місце обмежене, довелося грати в тетріс нашими підсилювачами, конденсатором і процесором)

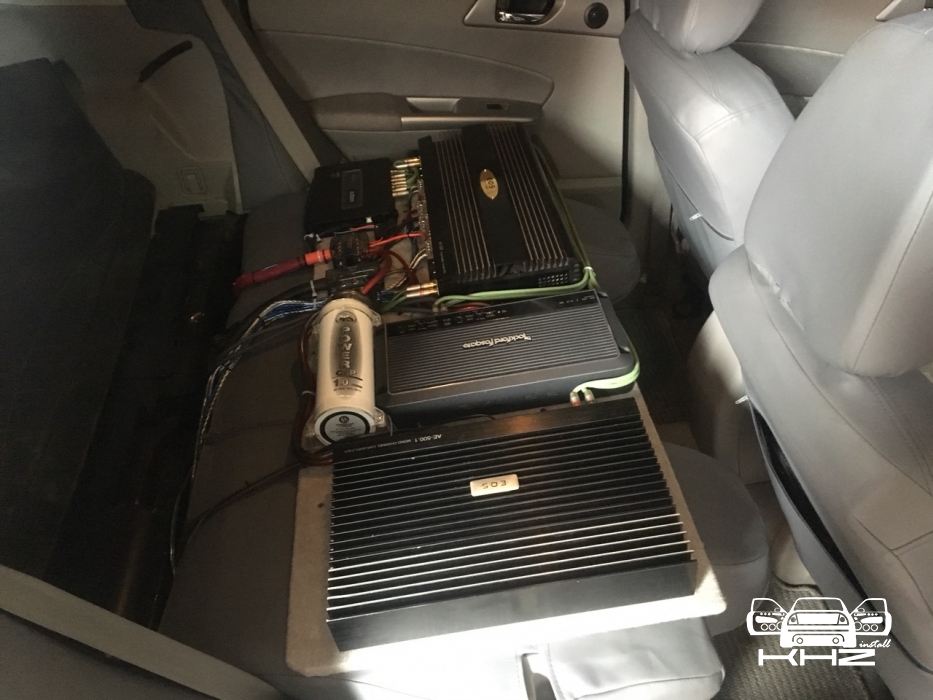

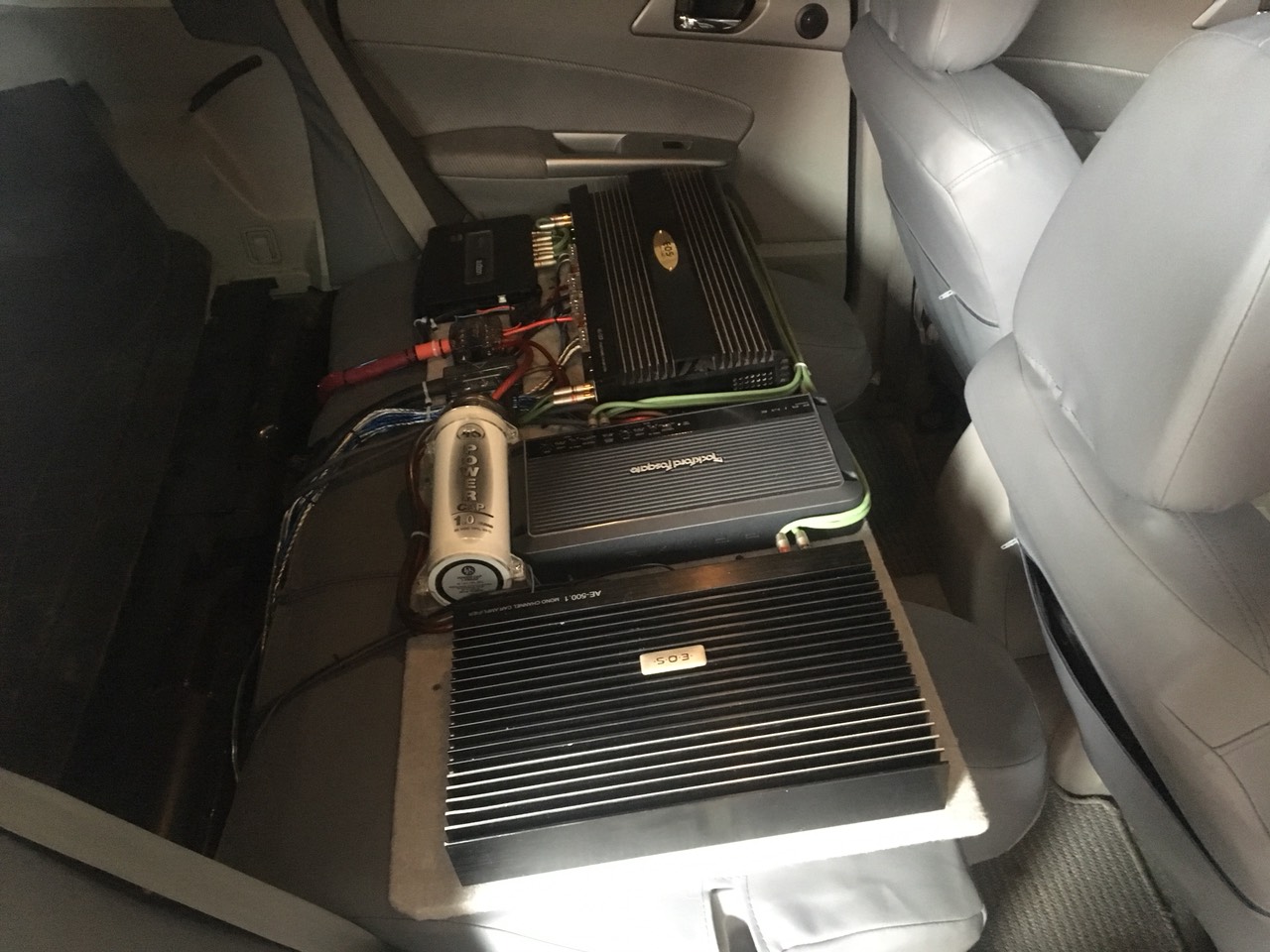

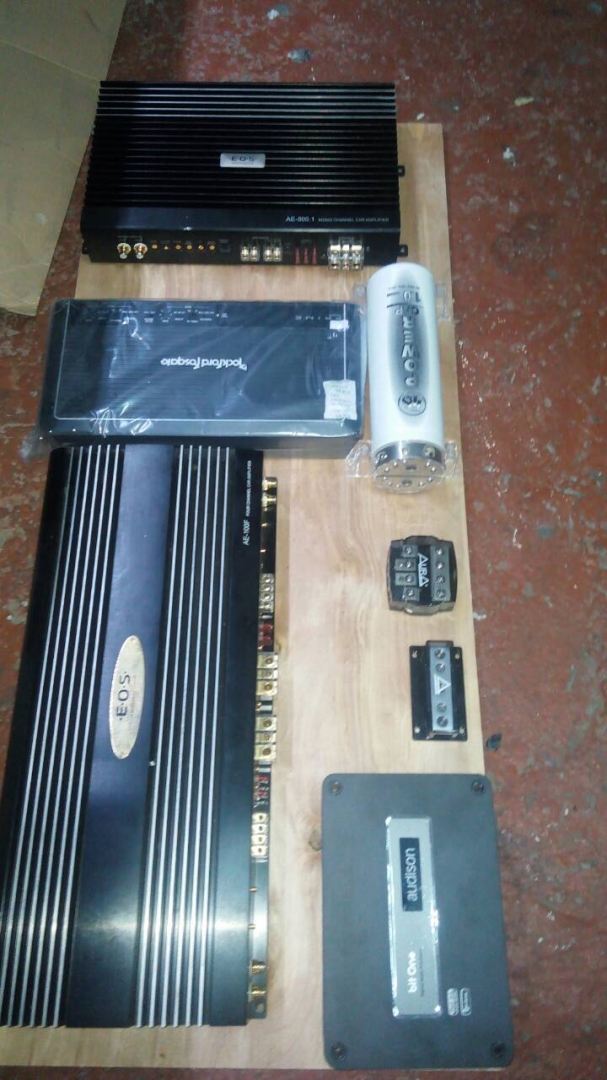

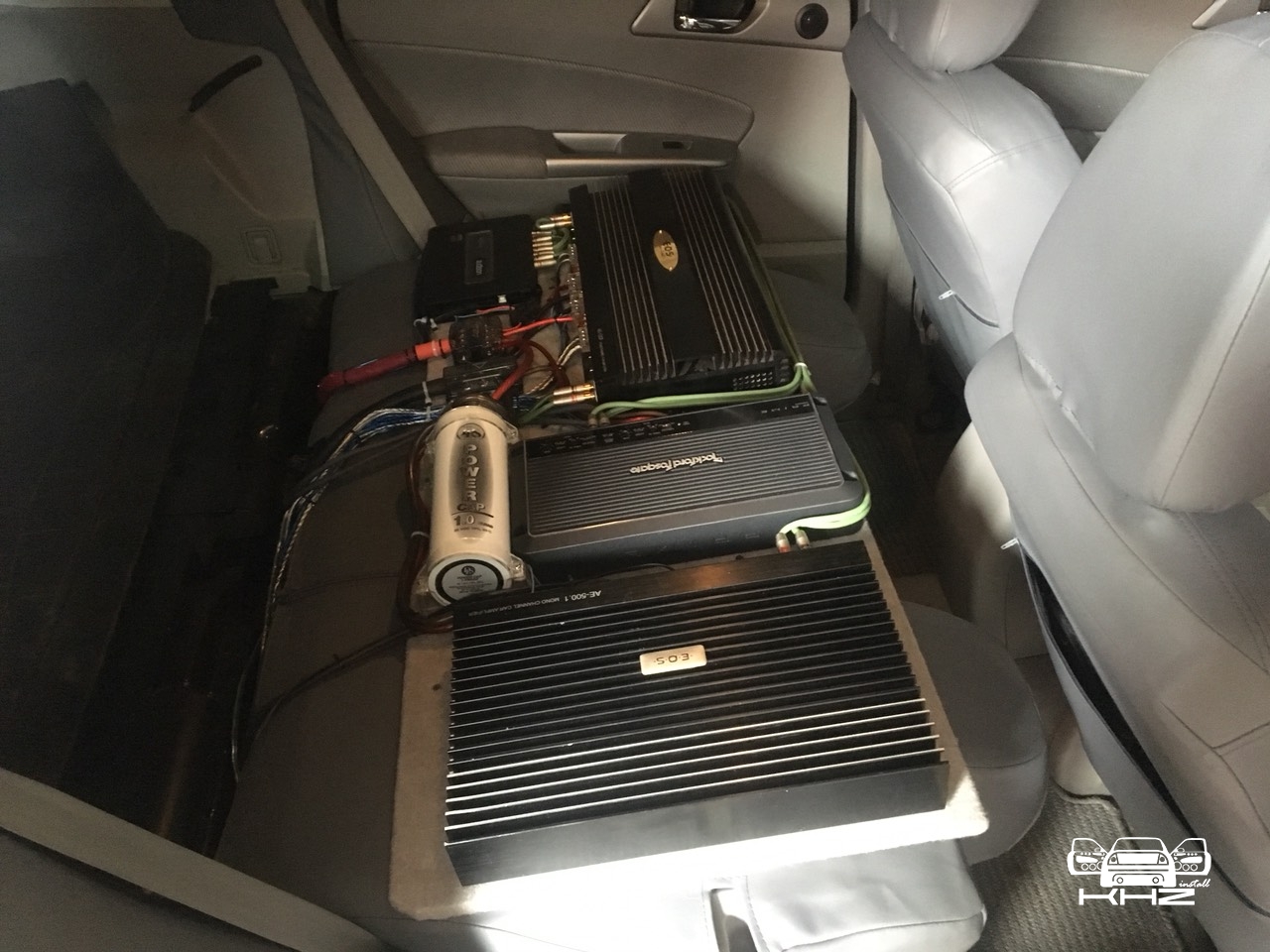

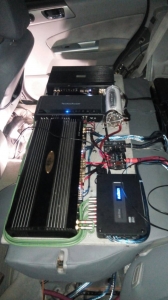

І ось нарешті все стало, це не так просто, тому що все робилося так, щоб практично не було перетинів силових кабелів з міжблочними. Далі ми виготовили подіум з фанери і перетягнули світлим карпетом, і закріпили до сидінь, на неї почали закріплювати елементи, і проводити підключення всієї проводки, це дуже тривалий процес і вимагає певних знань, тому що елементів акустичної системи багато, а проводки більше 70 кабелів до підключення.

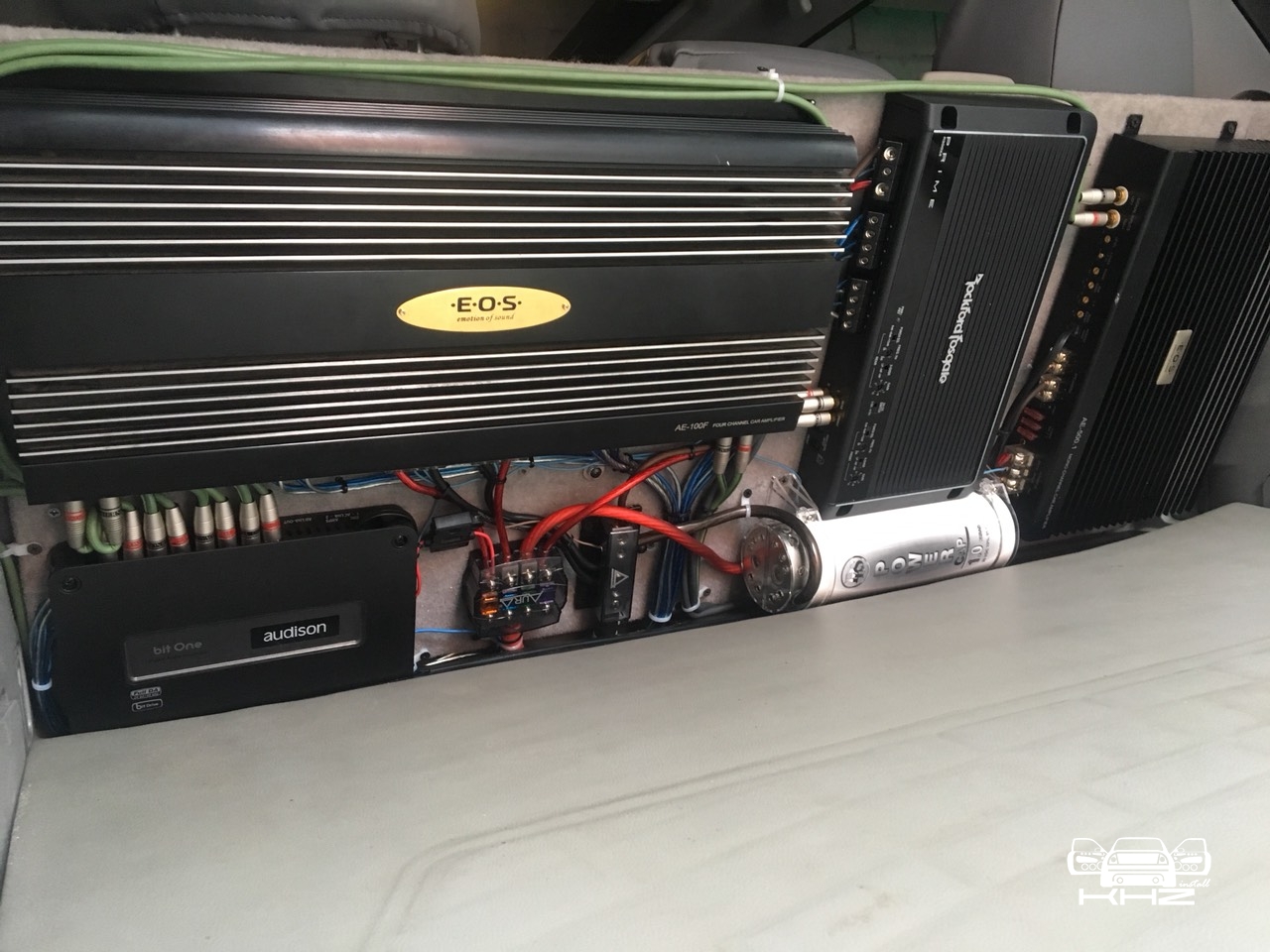

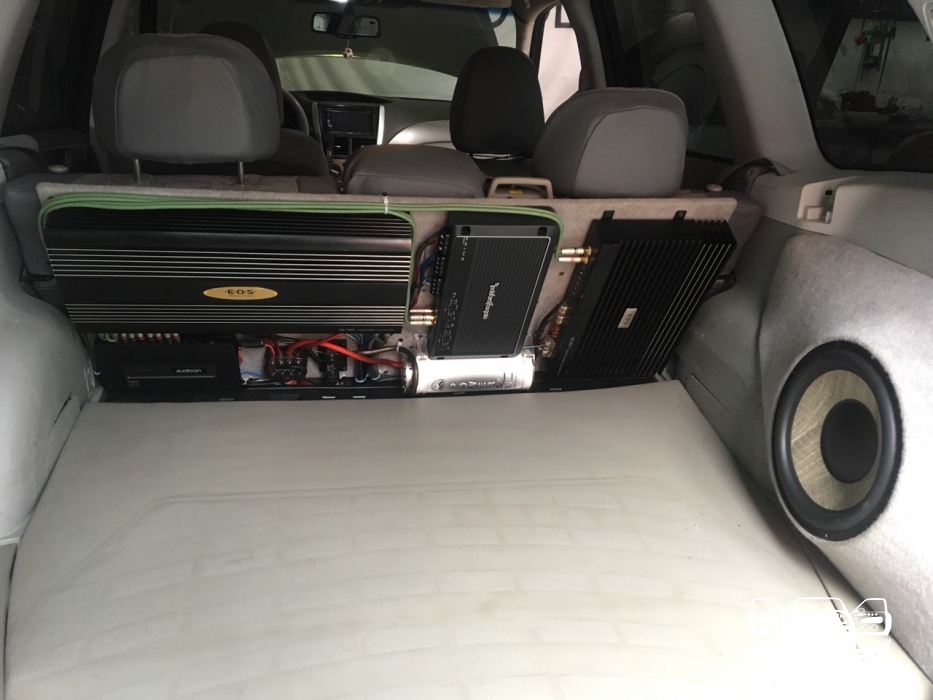

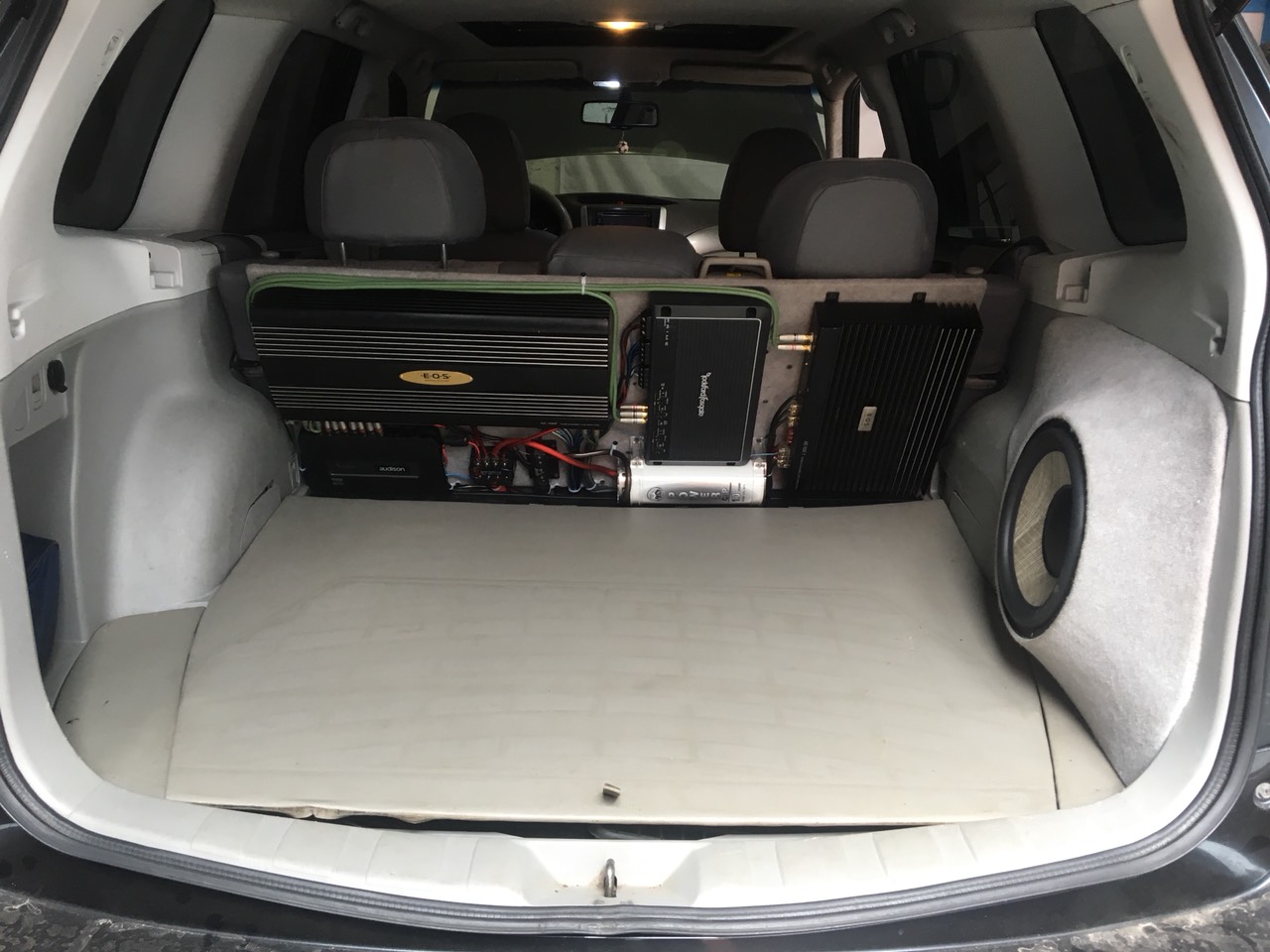

Вся проводка була розведена по подіуму, сабовий підсилювач був підключений через конденсатор, так як потужність робоча була в межах 400 Вт, так само запропонували встановити ще один 4-х канальний підсилювач Rockford Fosgate, через нього ми підключили по-канальному середньо частотники і твітери, від 4-х канального E. O. S. ми заживили передні мідбаси і задню акустику. Процесор був підключений за високим рівнем, і від нього короткими міжблочними кабелями розвели до всіх підсилювачів. Так само довелося не багато підрізати пластик внизу багажника, оскільки наші елементи на полиці не багато заважали повному закриттю сидінь. І наша інсталяція мала такий вигляд:

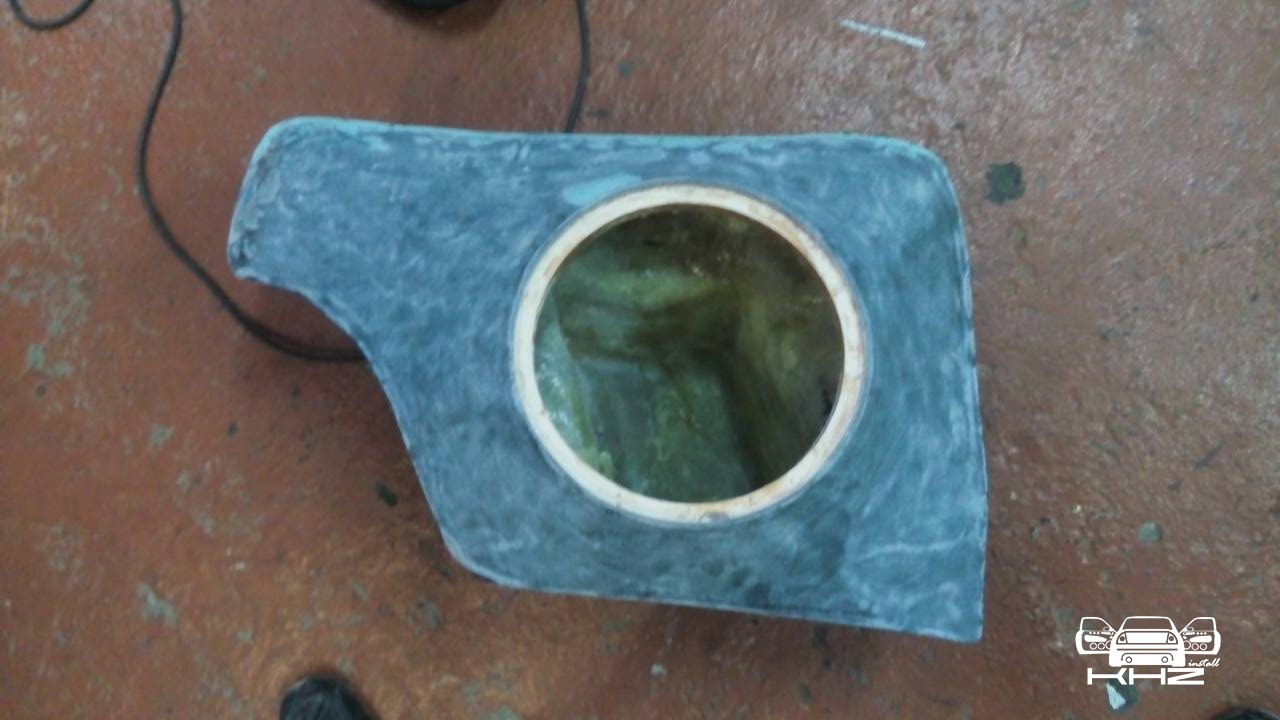

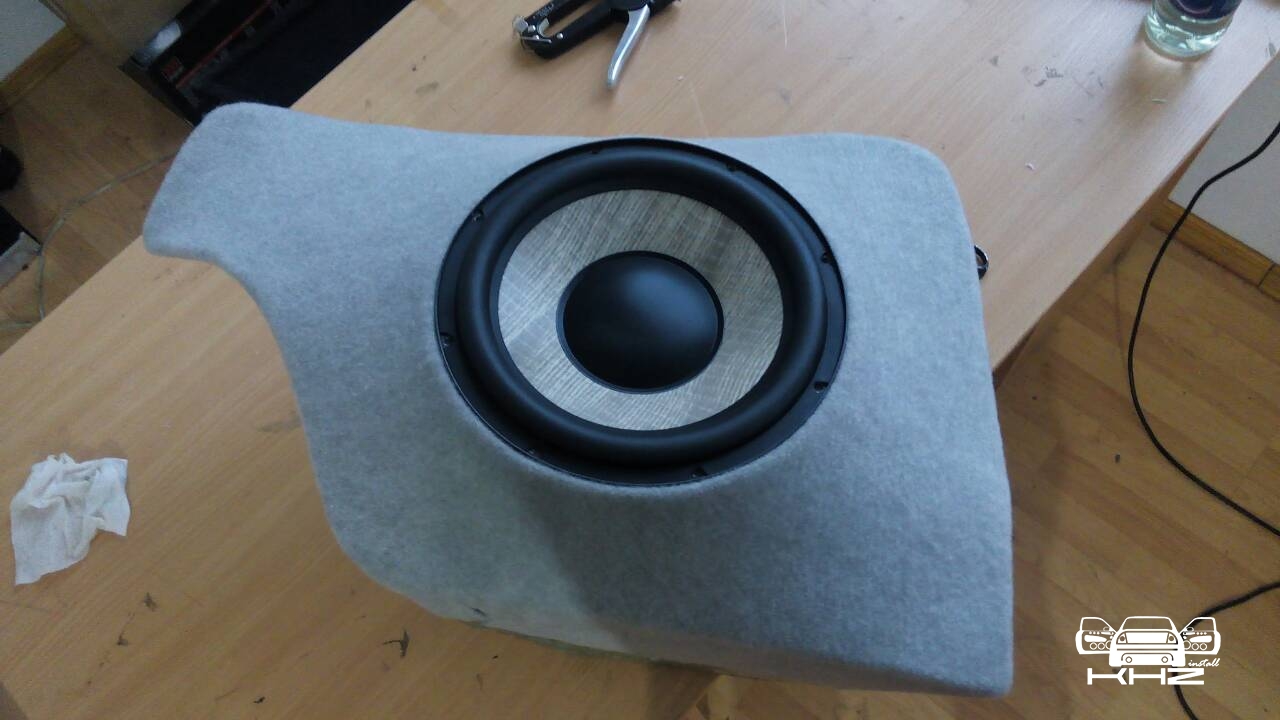

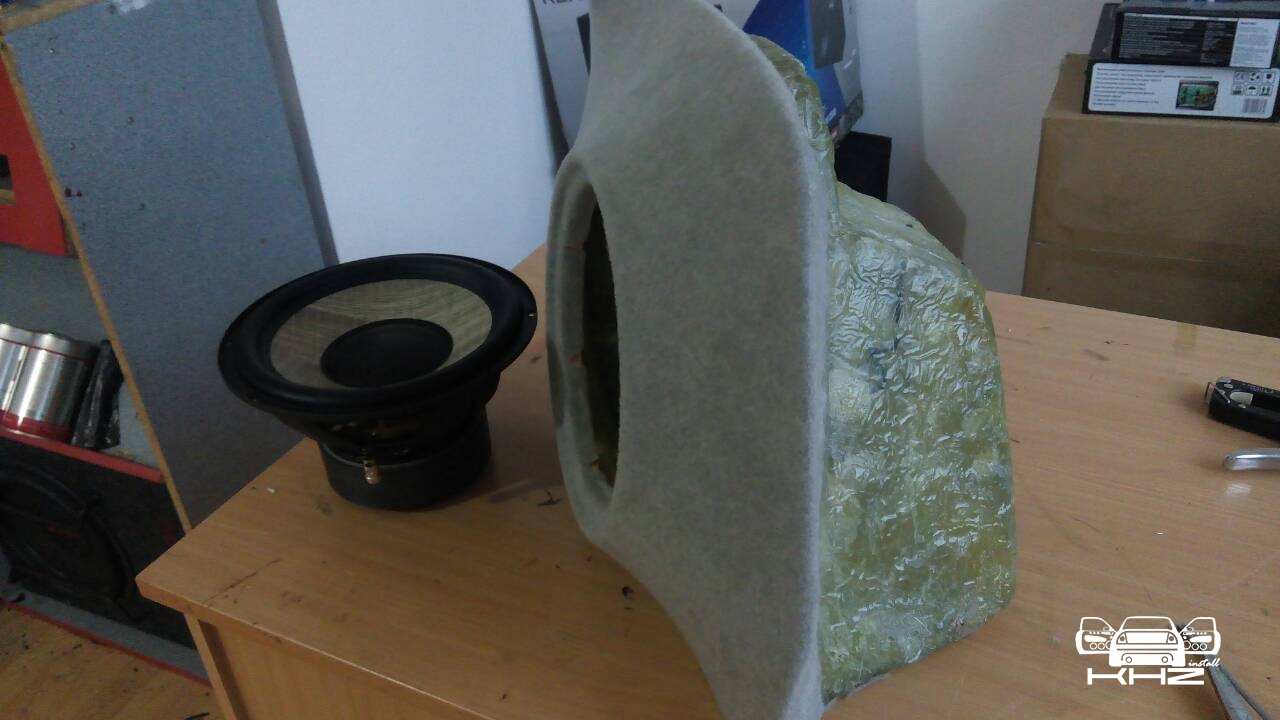

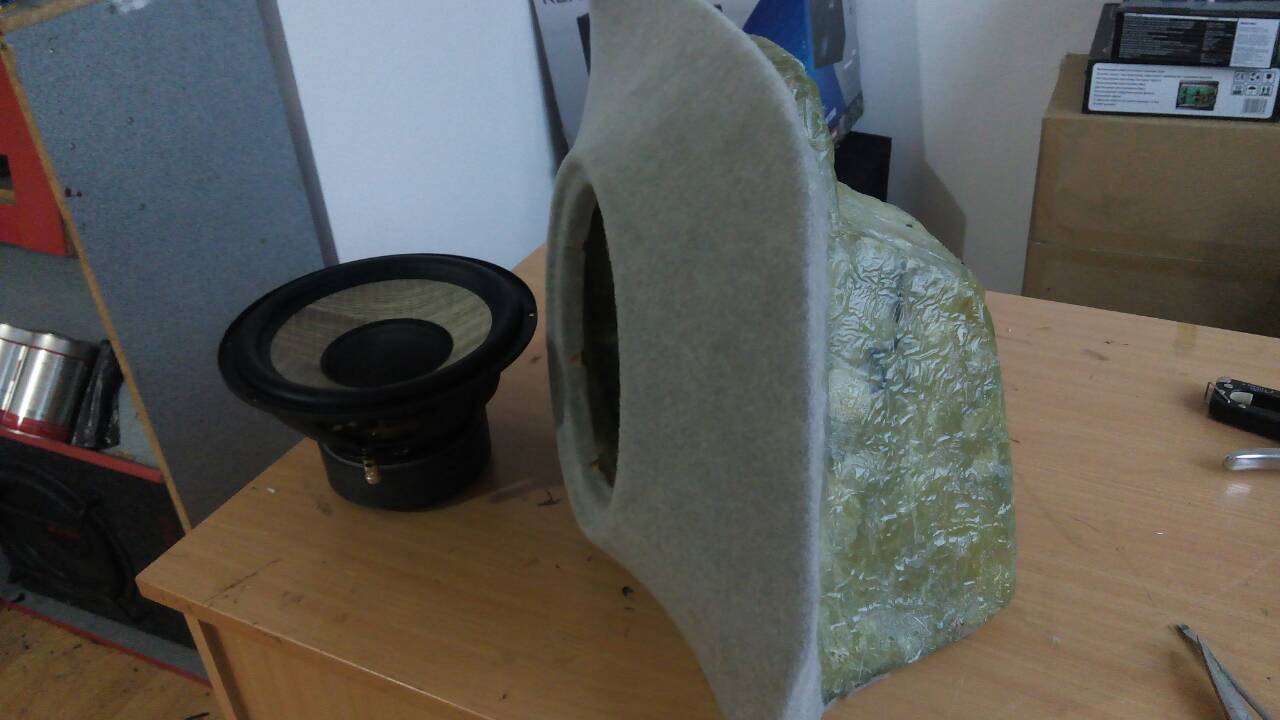

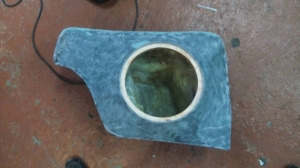

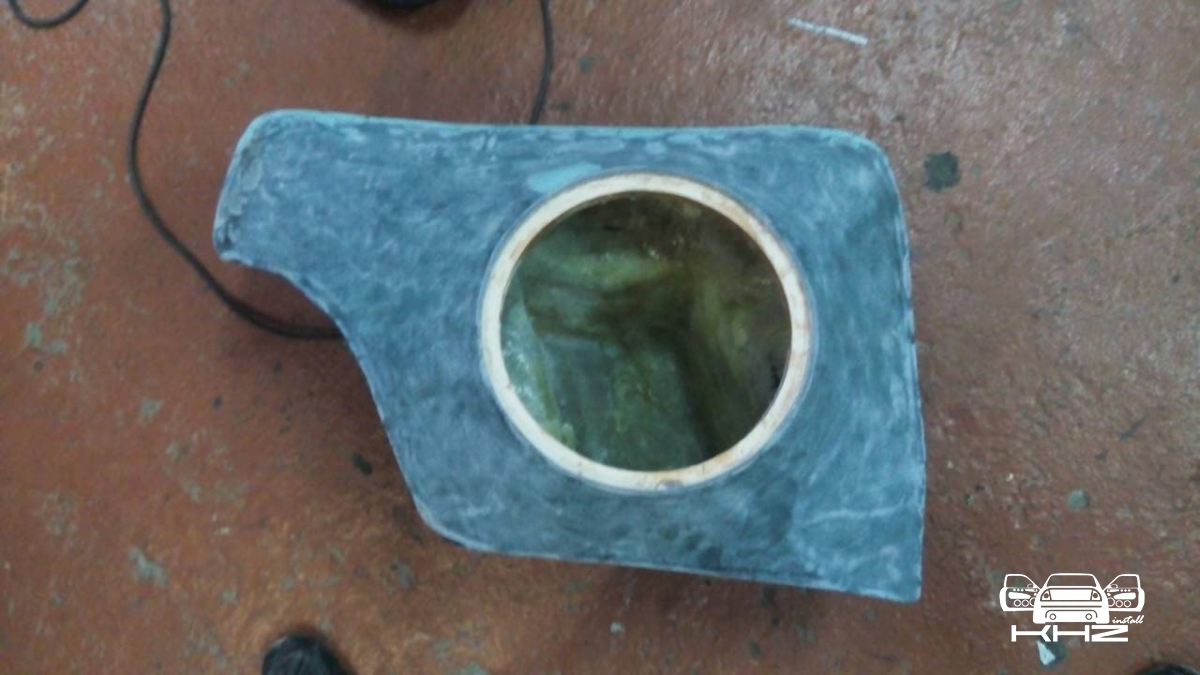

Це готово, переходимо тепер до сабвуфера стелс в Subaru Forester, детальну деталізацію процесу не покажемо, бо вона завжди стандартна, наш виріб ми робили з об'ємом в 23-25 літрів, закритий ящик? Кільце з утопленням сабвуфера з фанери, все інше зі скломату і смоли, товщина стінок 1 см. Ось така форма у нас вийшла:

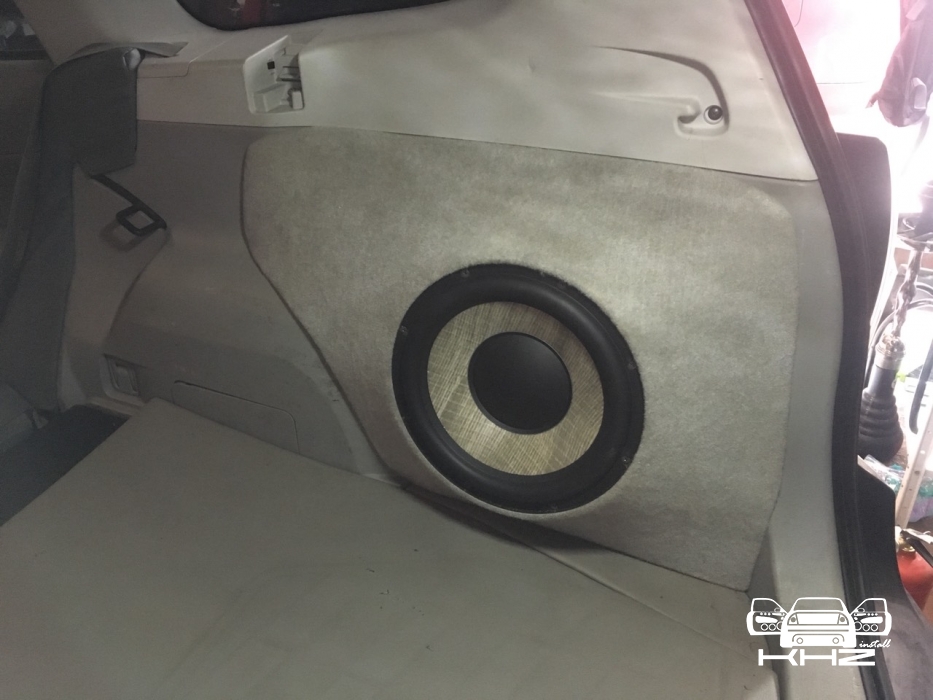

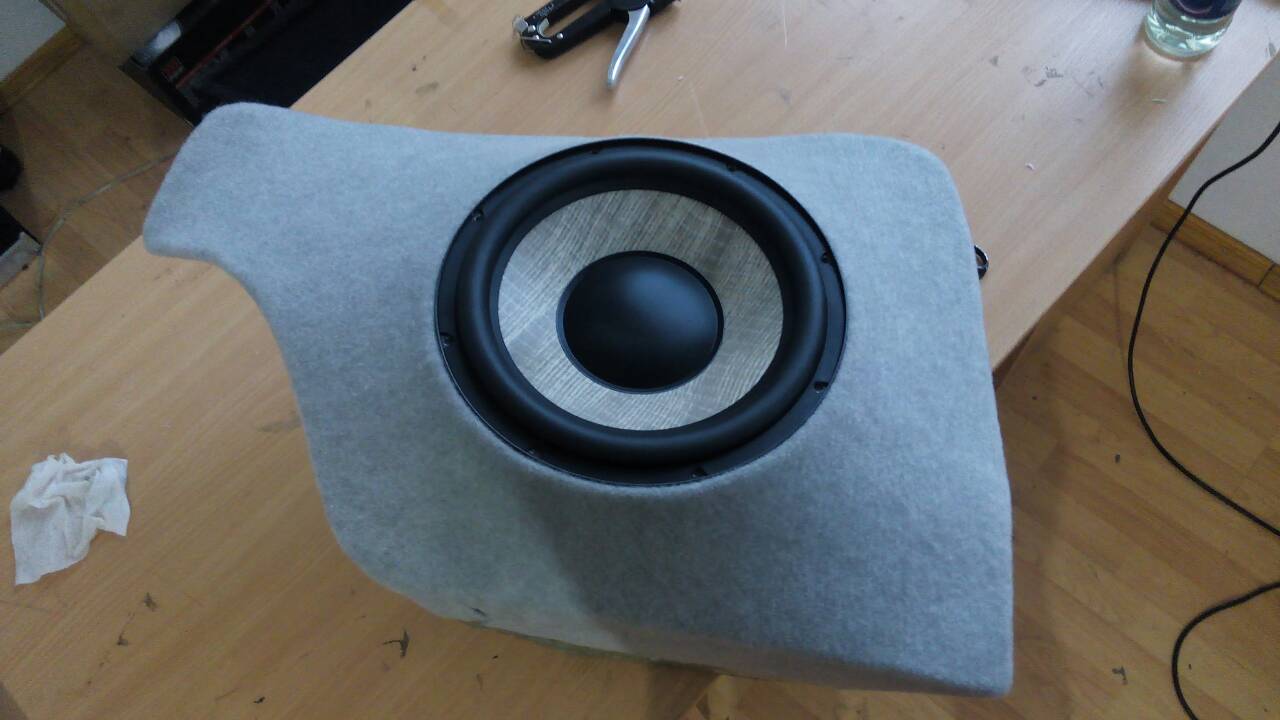

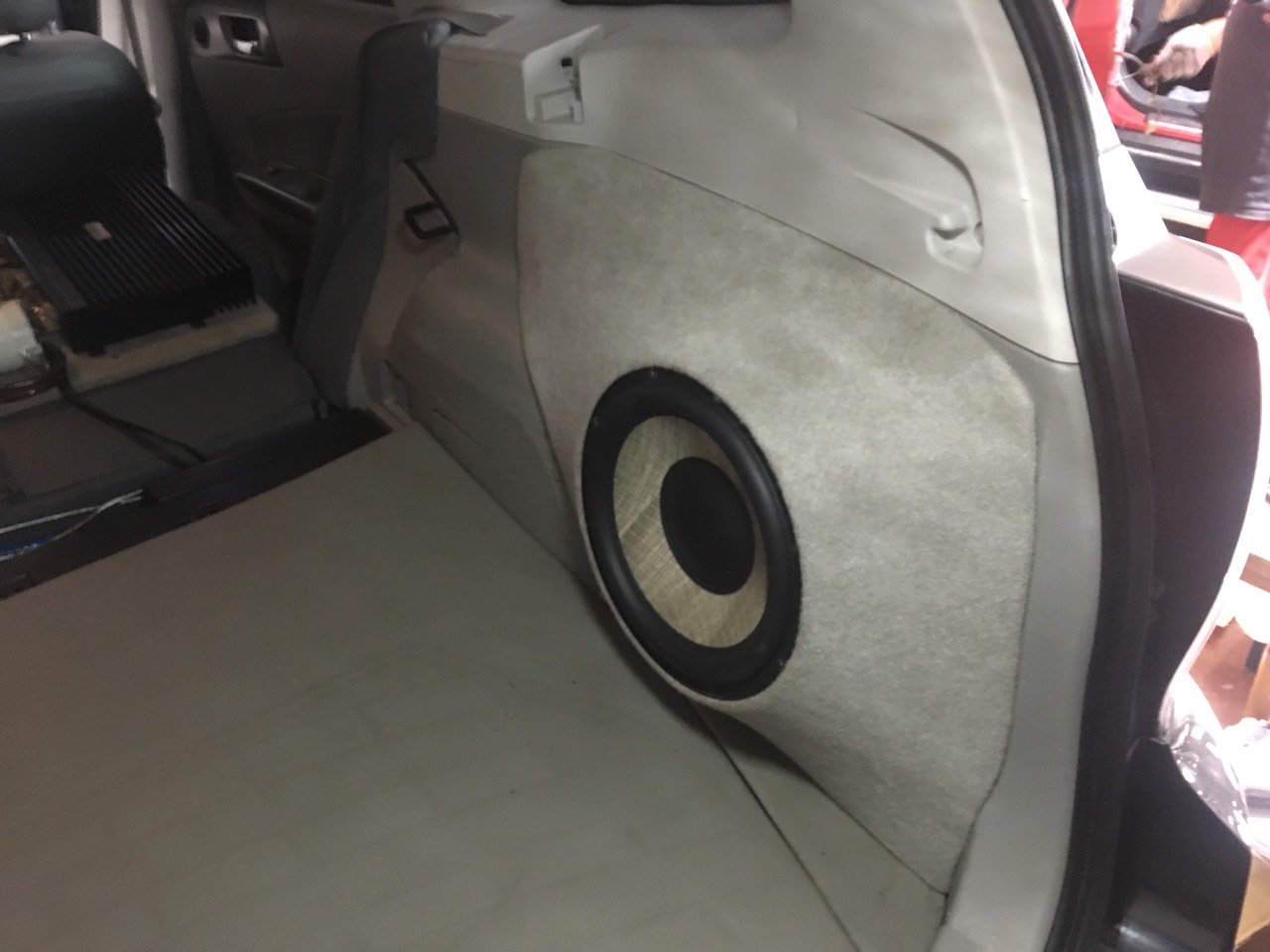

Короб ми перетягнули таким самим карпетом, як і полицю, і отримали дуже акуратний короб на кшталт стелс для Субару.

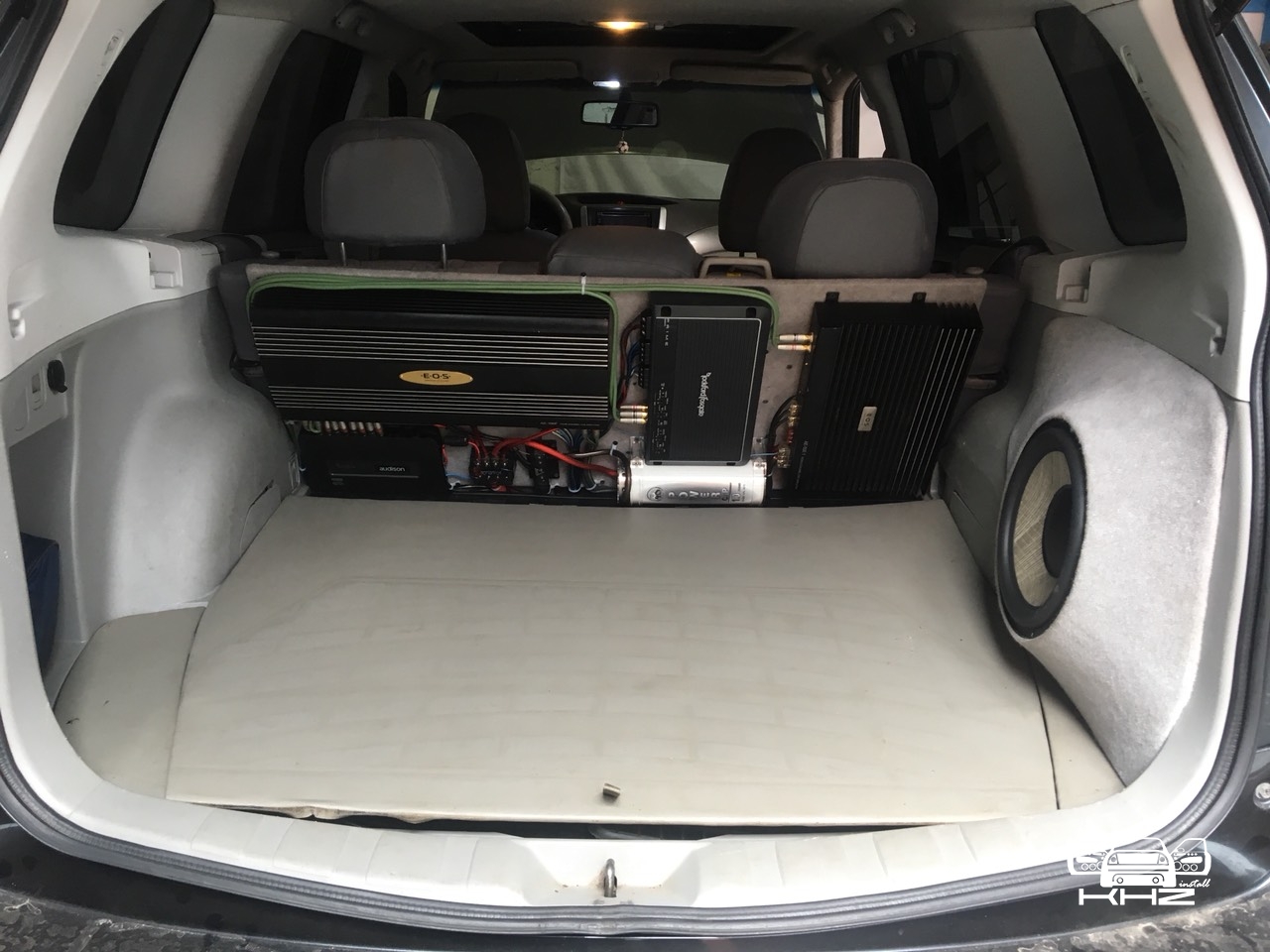

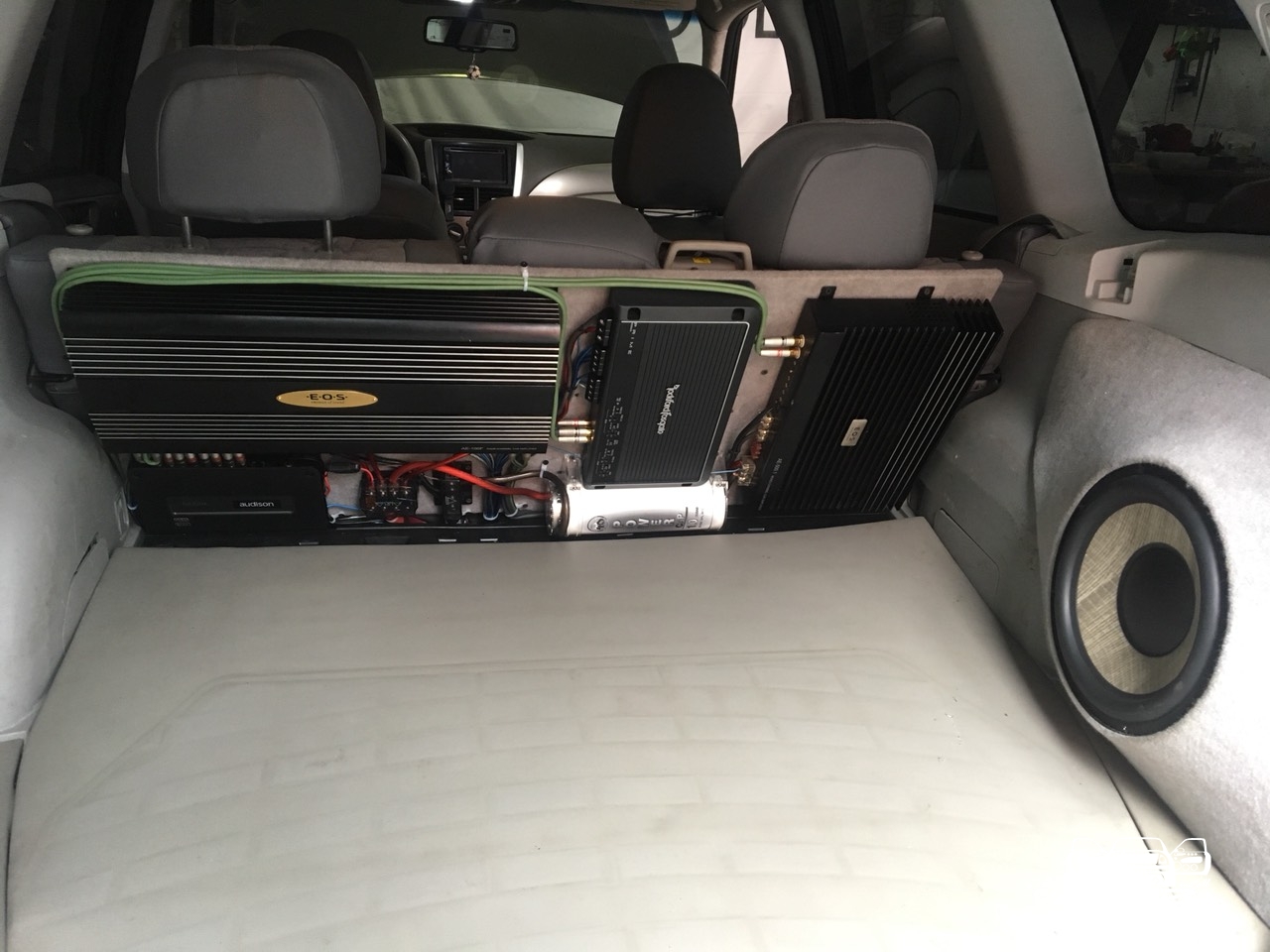

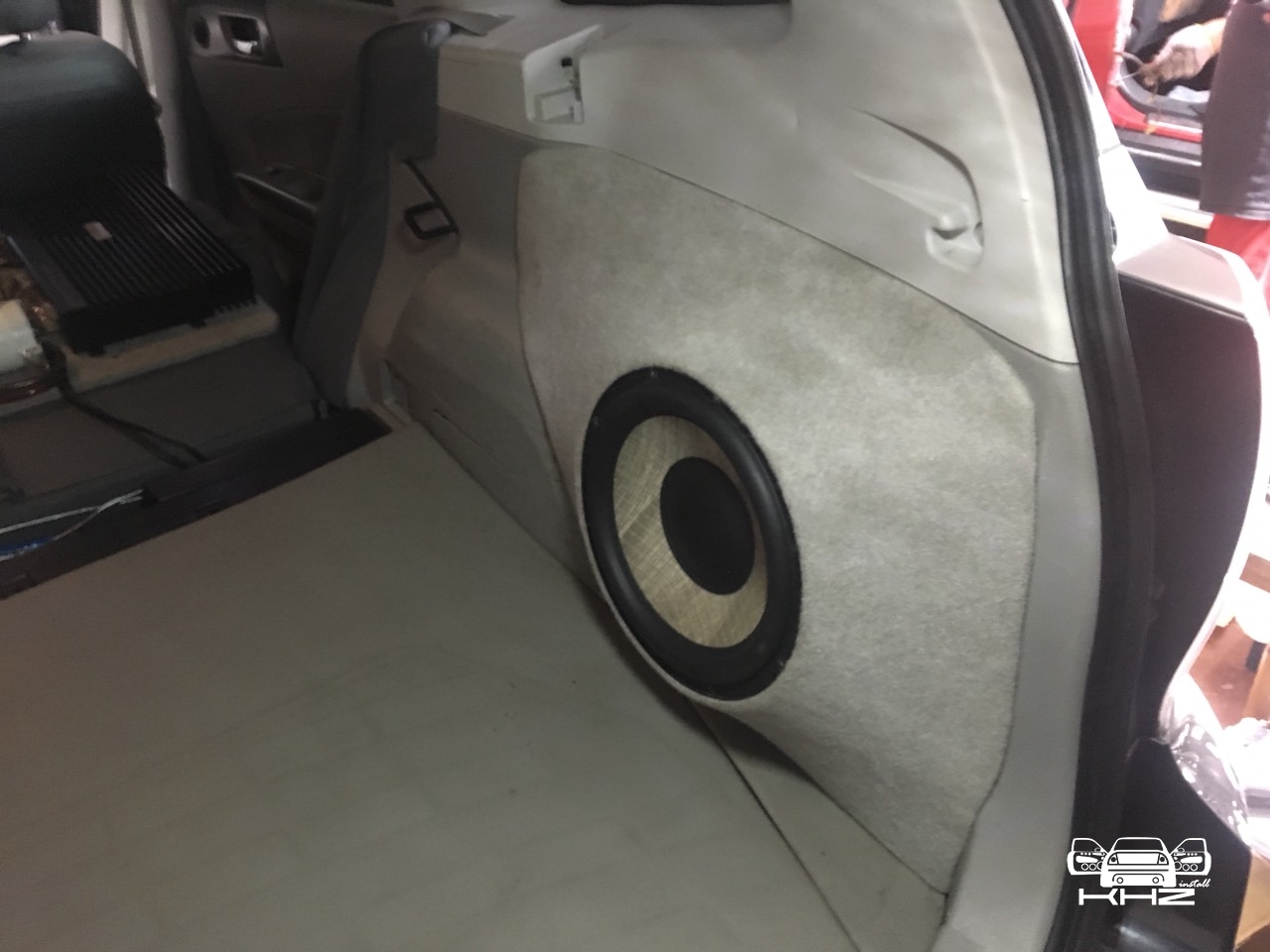

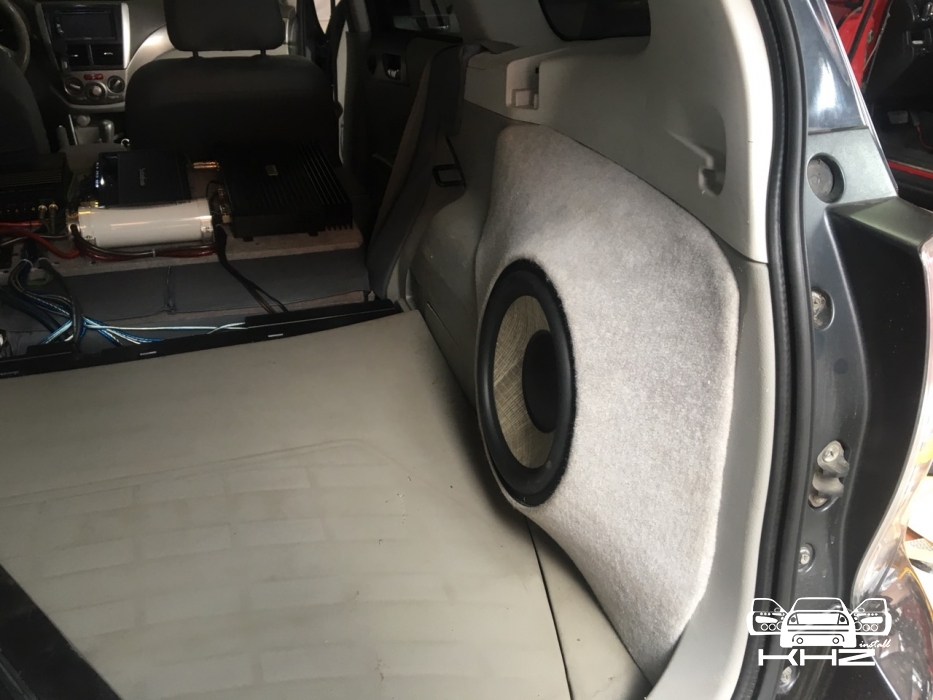

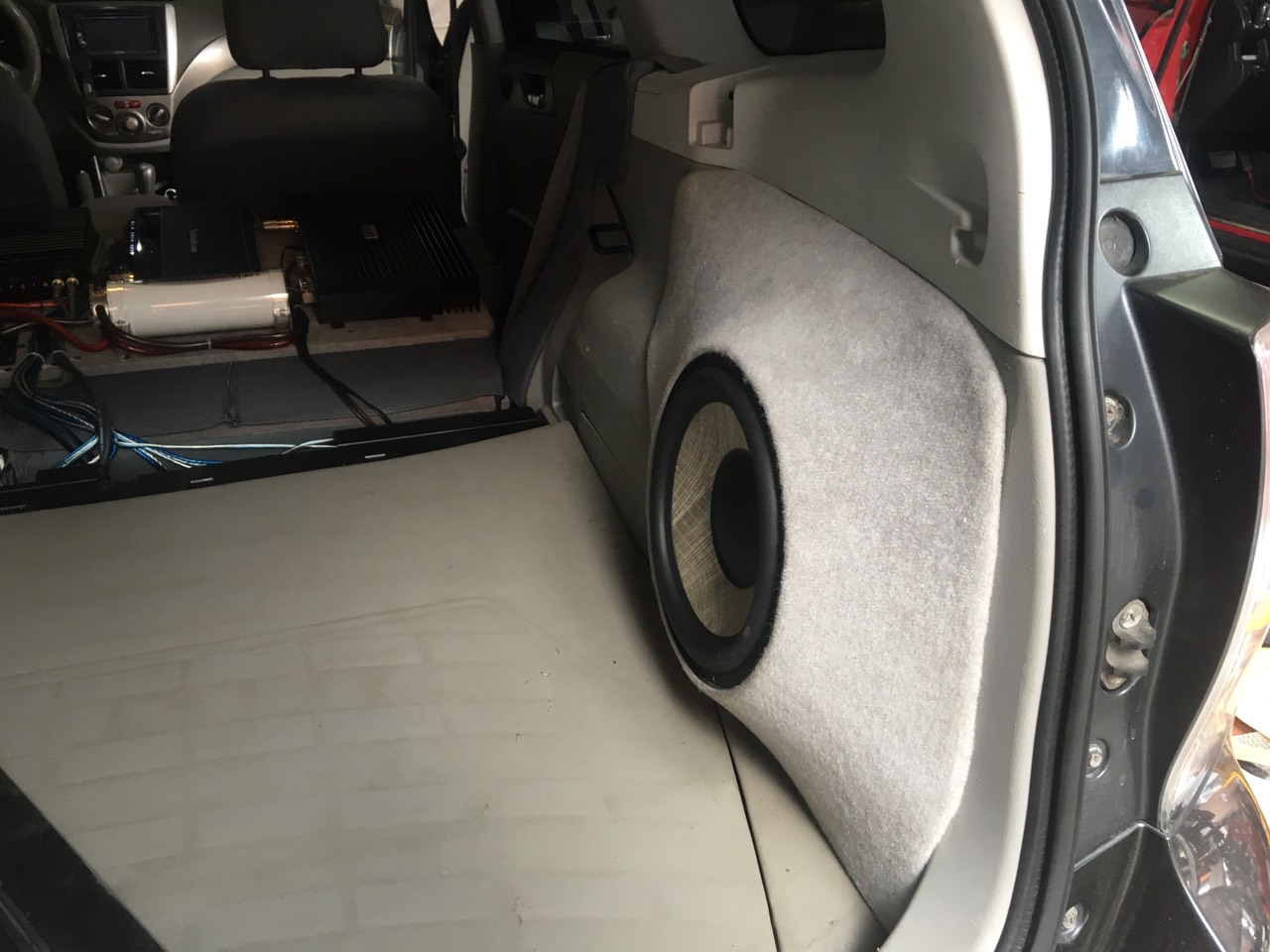

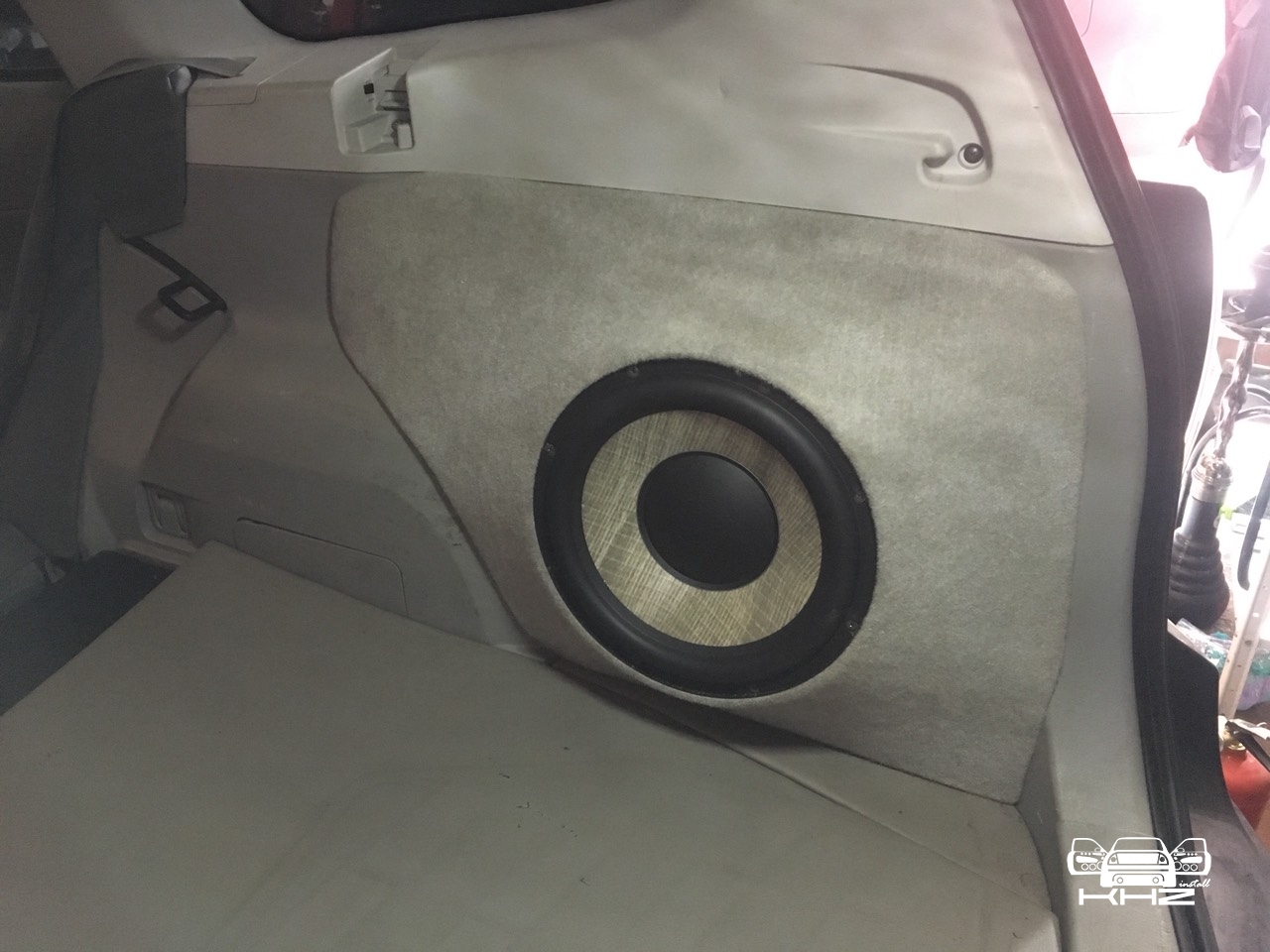

Шикарний сабвуфер розміром 25 см, фірми Focal, з дифузором з льону, ці сабвуфери дуже чудово звучать і тримають потужність. А оскільки його качає преміальний підсилювач із запасом потужності, то він уже потужно і м'яко відіграє навіть за мінімального звуку. Далі ми закріпили його через обшивку, і зміцнили обшивку багажника віброізоляцією, щоб прибрати вібрації від роботи сабвуфера. Ну і тепер дивимося який вигляд має багажник зі встановленими компонентами.

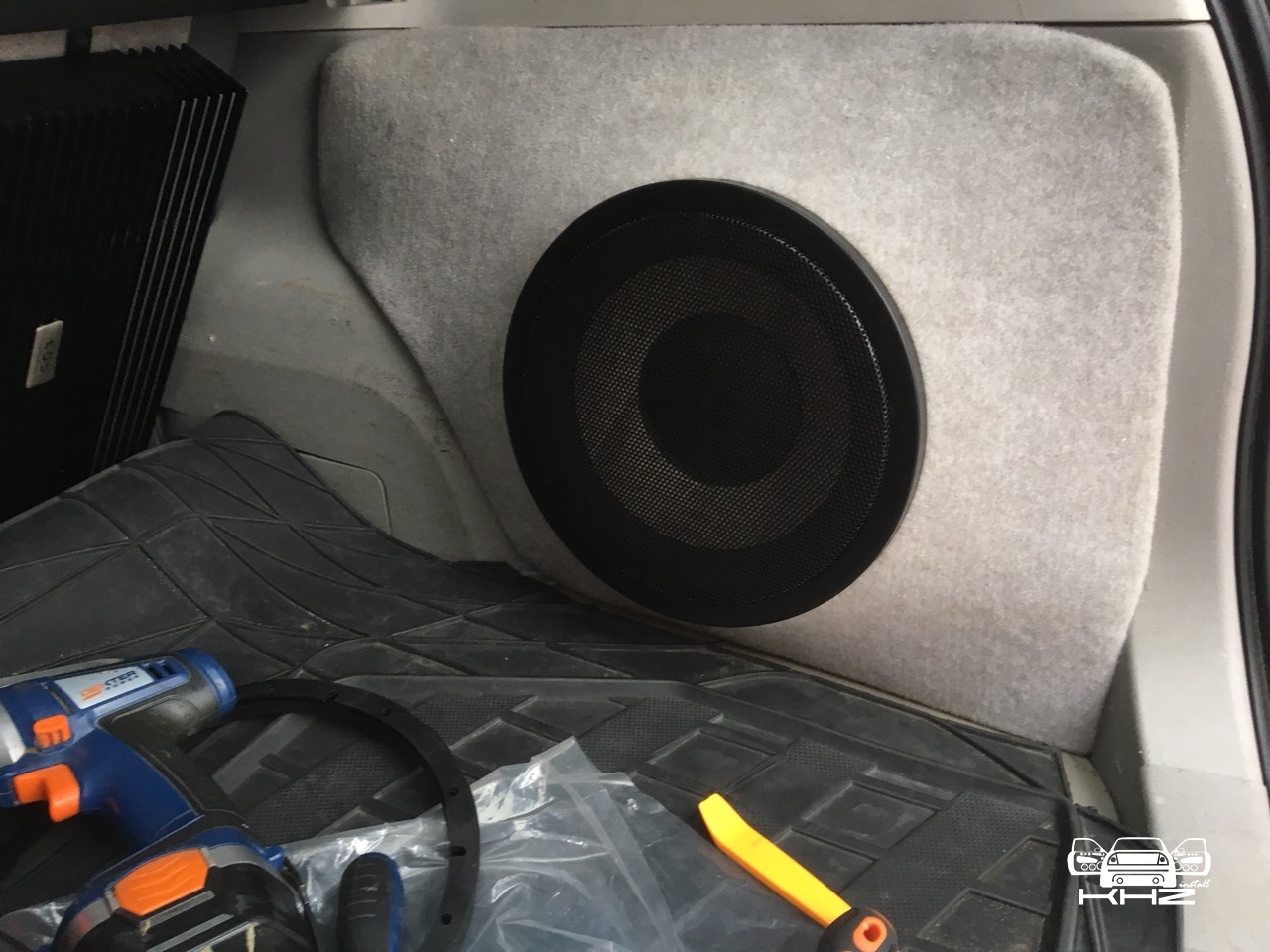

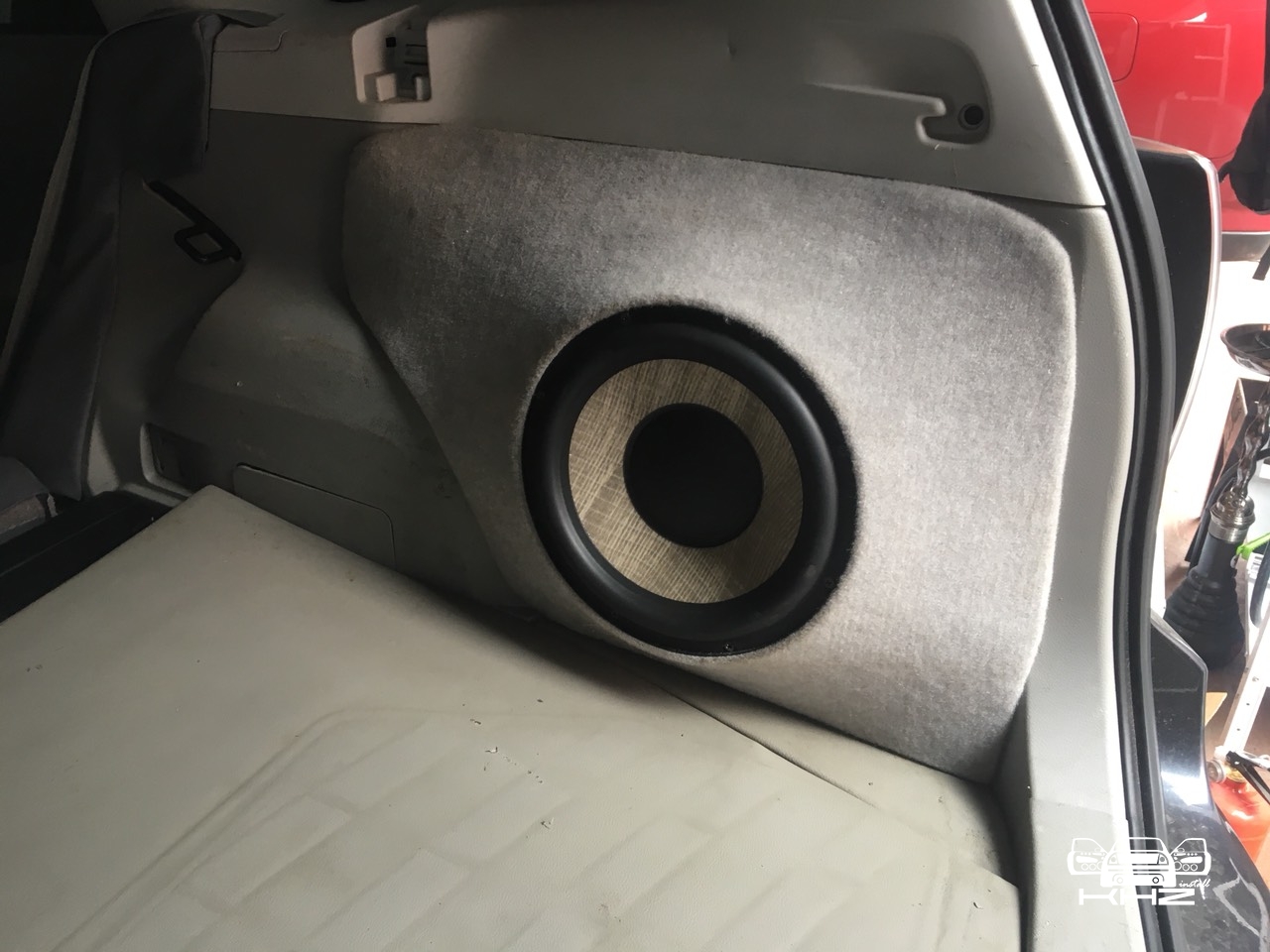

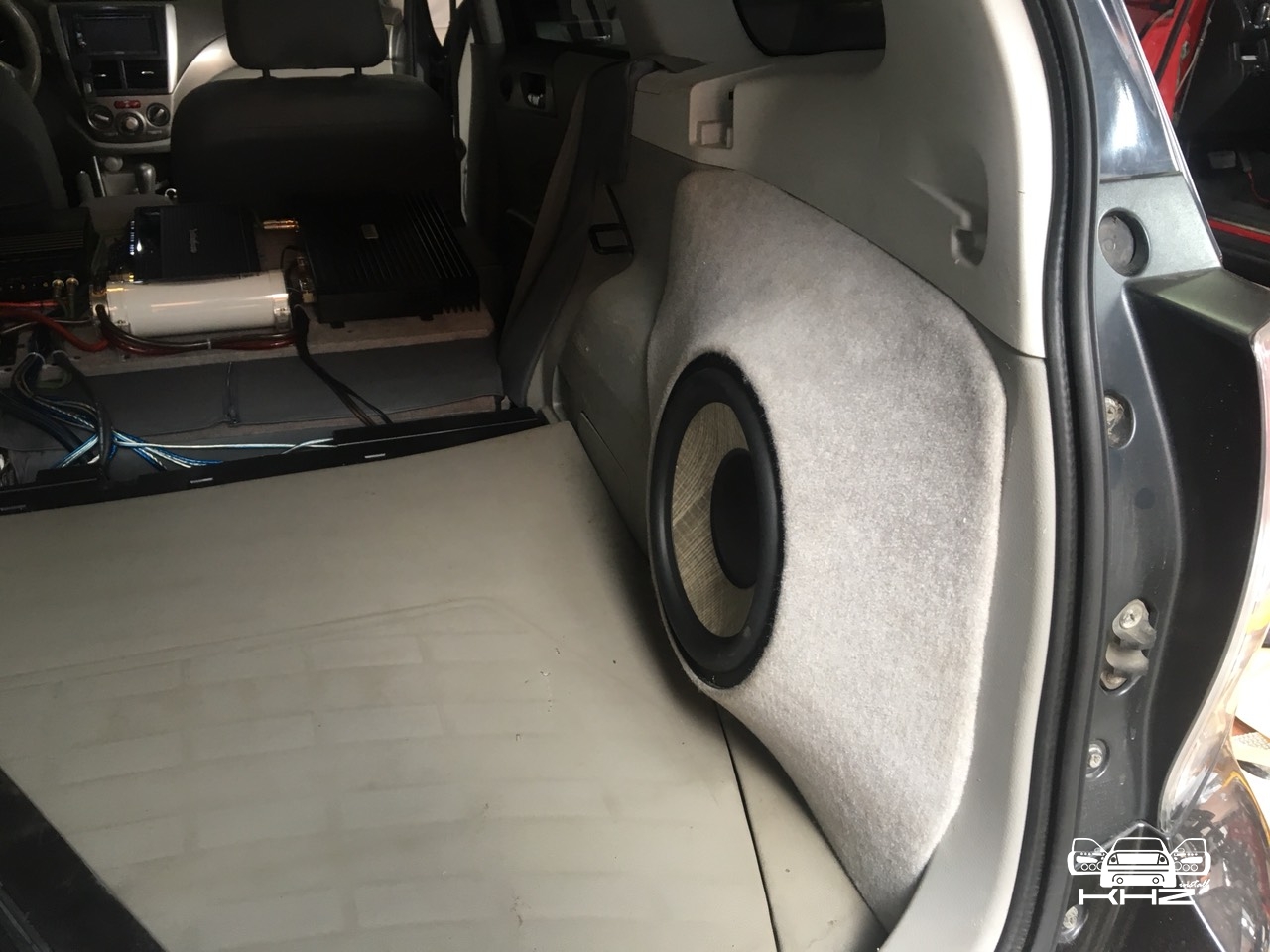

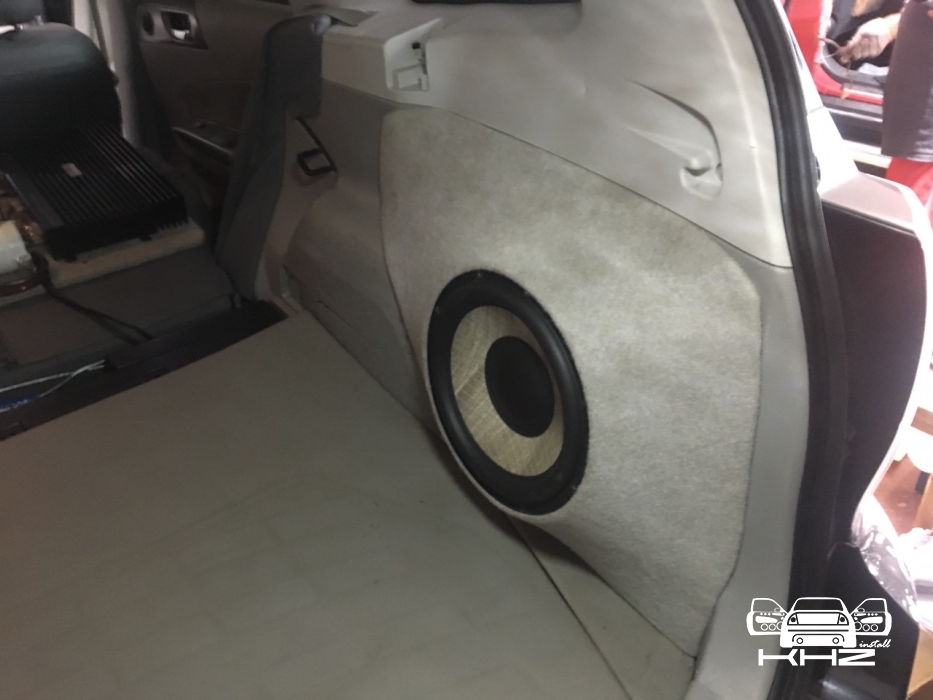

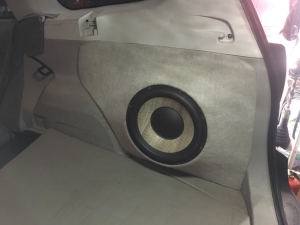

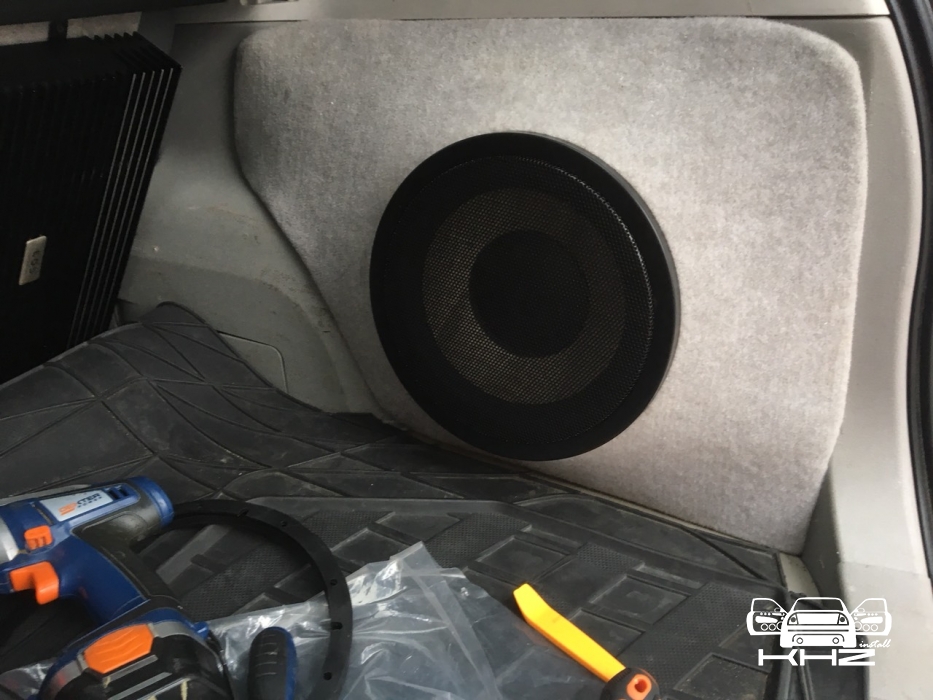

Сабвуфер стелс вийшов дуже красивим і досить прикрасив багажник і доповнив усю систему, наприкінці інсталяції замовник попросив закрити сабвуфер грилем з максимальним захистом, щоб не пошкодити сабвуфер, оскільки він дорогий, а багажник часто використовується. На ринку зараз грилів практично немає, тому підійшов тільки цей:

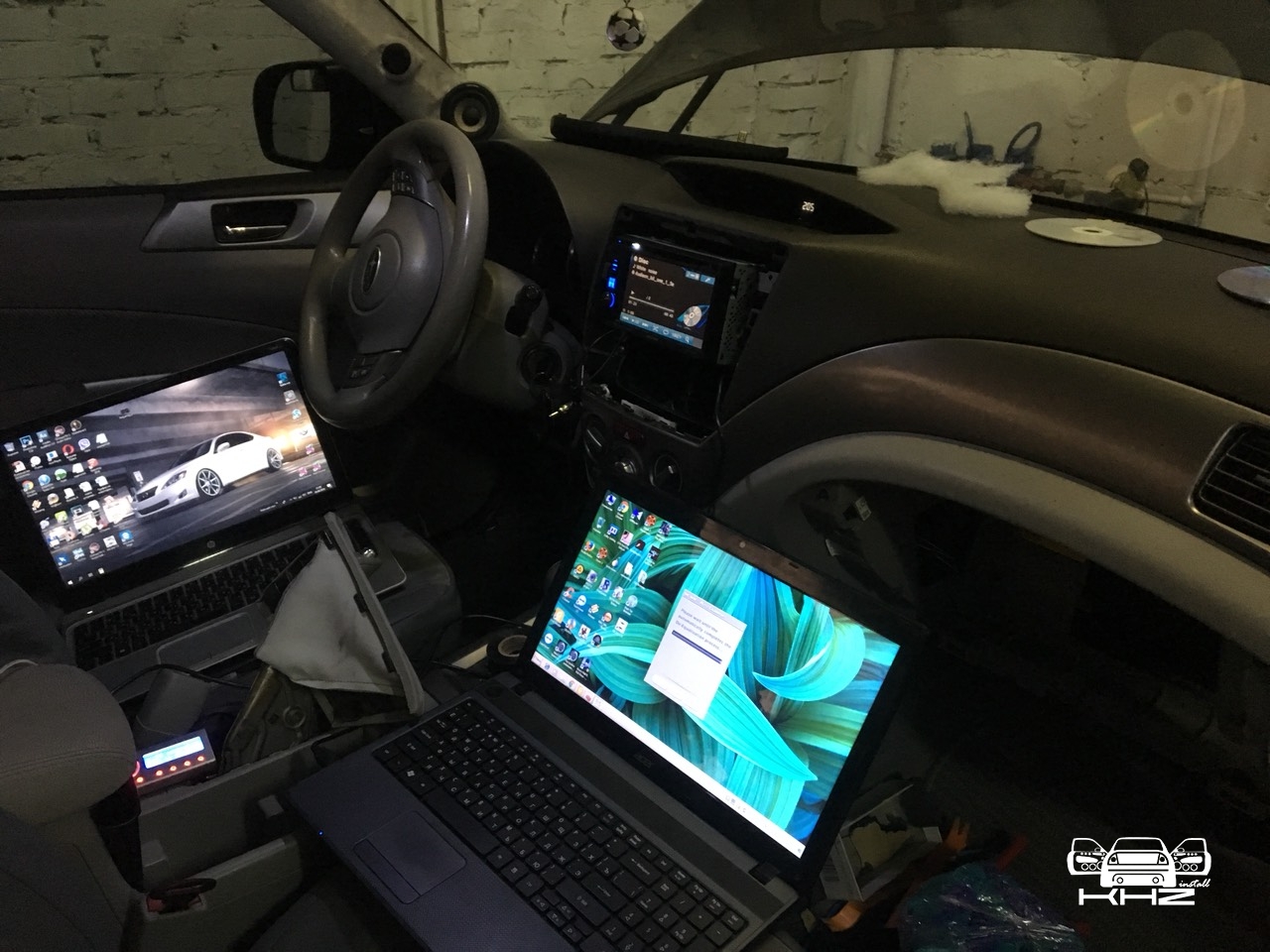

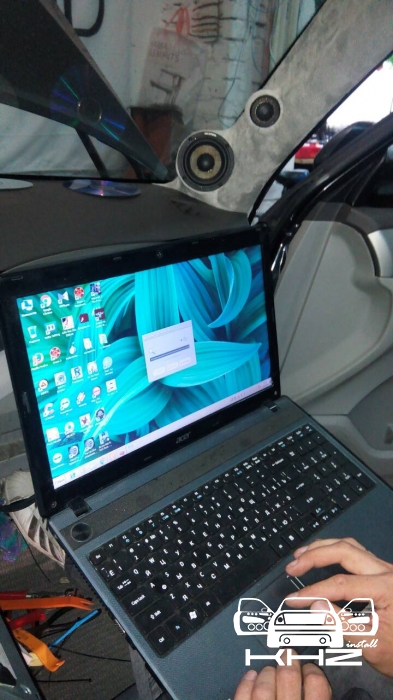

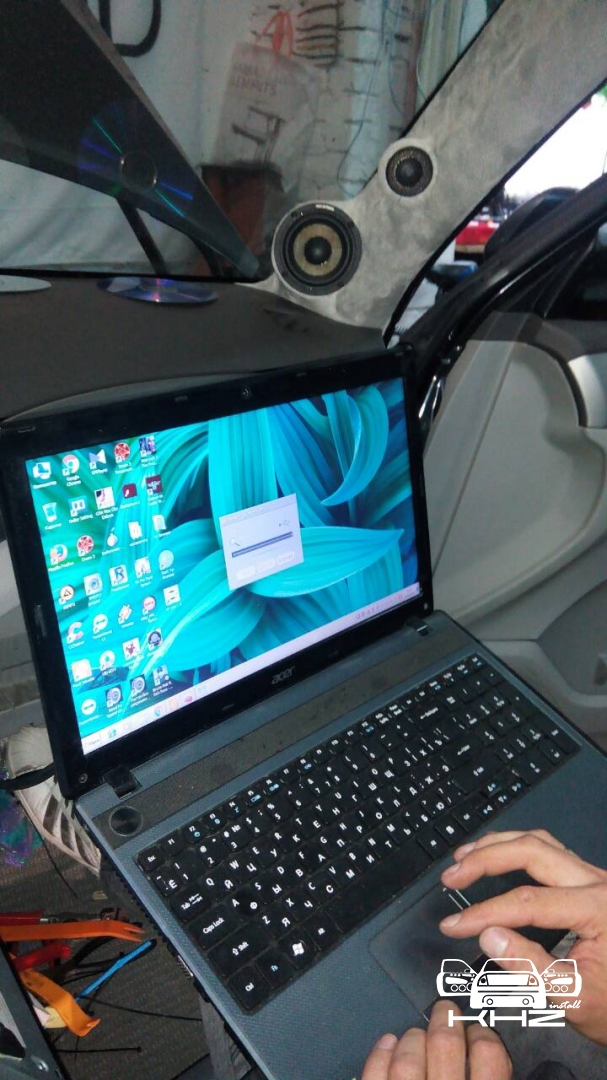

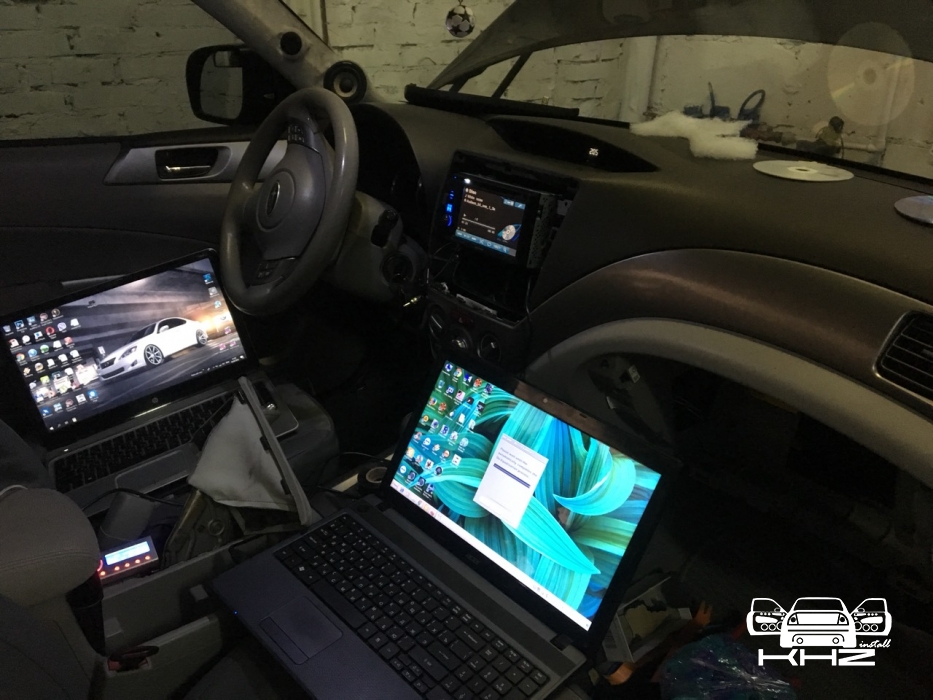

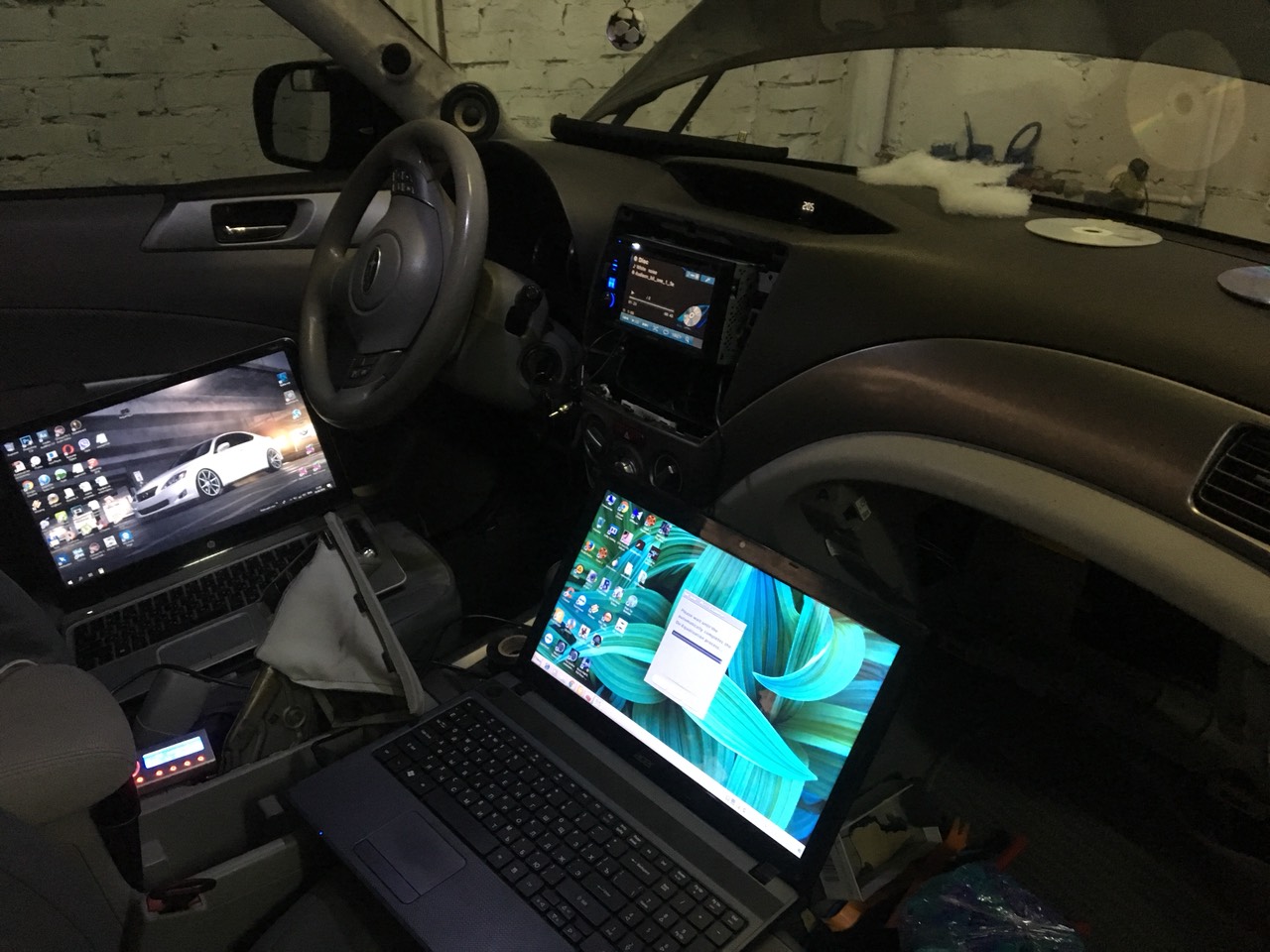

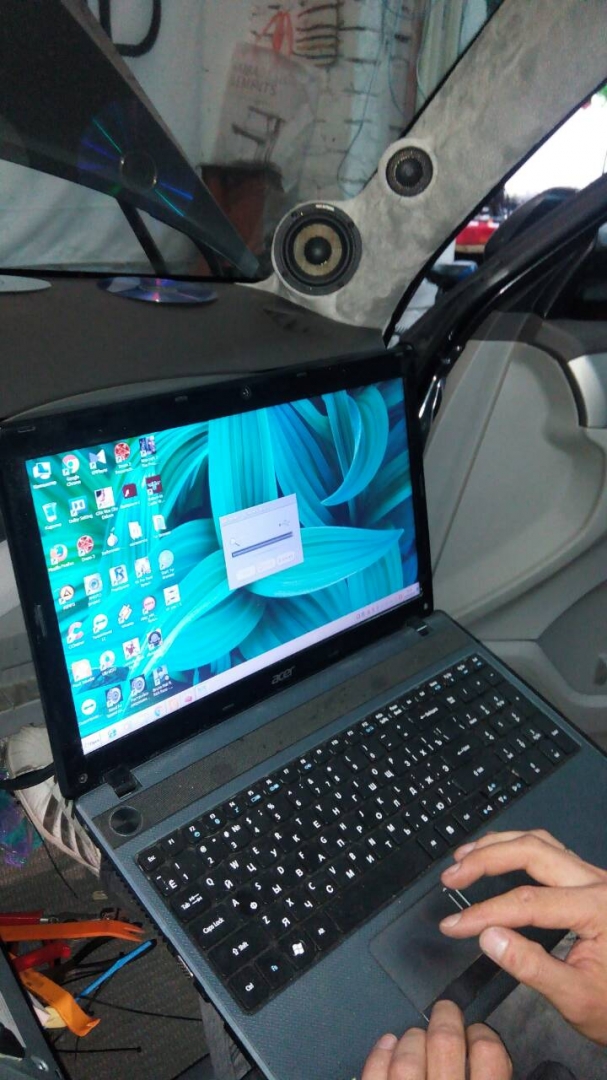

Ну і наприкінці відбувалося повне налаштування всіх елементів системи і всієї системи загалом за допомогою процесора і комп'ютера з програмою налаштування процесора Audison. Так би мовити, налаштували кожен динамік окремо, за зрізами правильними, і з максимально чистим і не порізаним сигналом, завдяки процесору Audison Bit One. Пульт ми розмістили внизу консолі в шухлядці для рукавичок, для того, щоб власник міг частково керувати системою або вносити додаткові налаштування безпосередньо.
Ця система дуже важка в інсталяції, і потребує багато часу на коректну побудову системи та налаштування, але вся виконана робота все ж таки принесла очікуваний результат у якості звуку і гучності. Плюс ми запропонували замовнику найгнучкіше налаштування системи, додавши ще один підсилювач звуку в систему. Дана система була побудована і налаштована за 4 дні, і якість звуку в автомобілі вийшла на самий максимальний рівень, де чутно кожен музичний інструмент, ідеальний вокал, і м'який панчевий бас. Звертайтеся, покращимо ваш звук в найкоротші терміни і з будь-яким бюджетом.
