Друзі всім привіт, мова піде про цікаву роботу, я б сказав повний комплекс з повної шумоізоляції автомобіля Hyundai SantaFe, а також про комплексну акустичну систему з двома підсилювачами звуку, сабвуфером за типом стелс, установкою нової процесорної магнітоли і багато іншого. Під час прослуховування музики, яка стоїть із заводу, відчуття були огидними і звук начебто у ванній кімнаті, так само автомобіль має слабку звукоізоляцію, все це ми виправимо, весь процес нижче:
Почнемо з вібро-шумоізоляції, ми робили всі елементи, а саме: - двері - ляду - підлогу - багажник з боковинами - дах - капот - арки і весь салонний пластик.

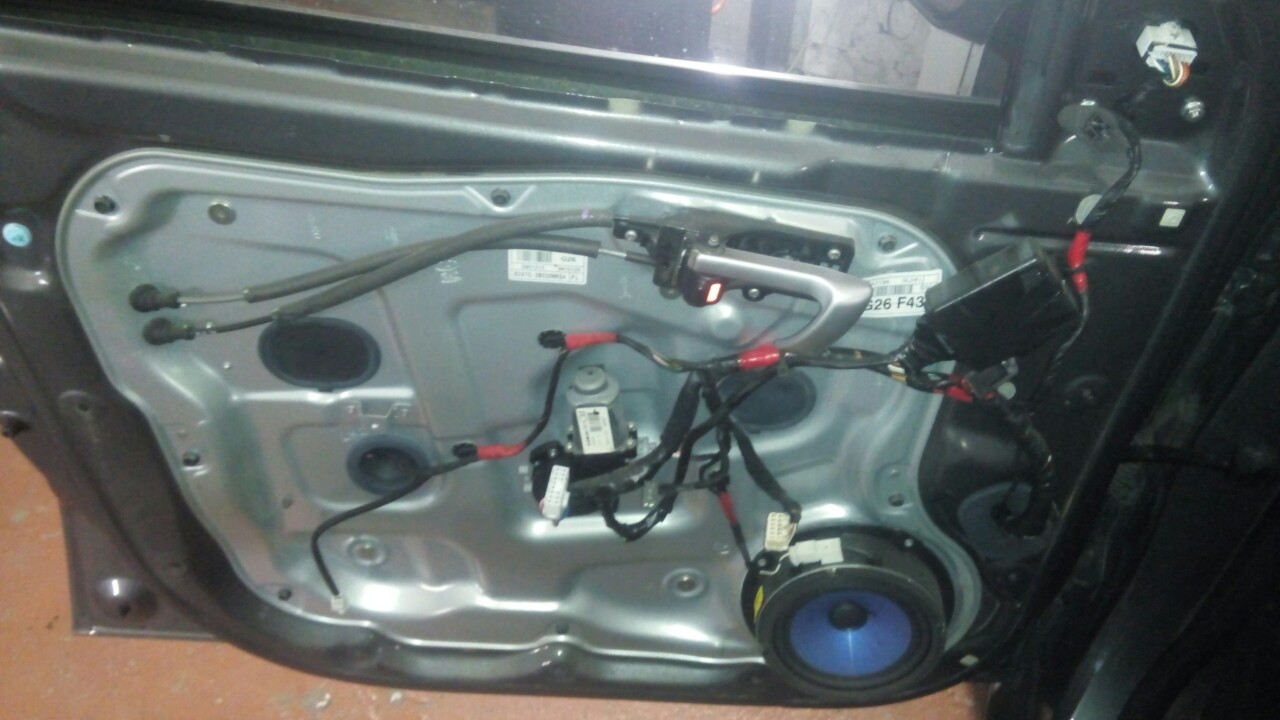

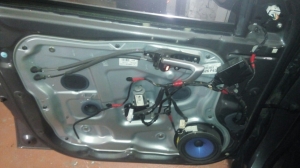

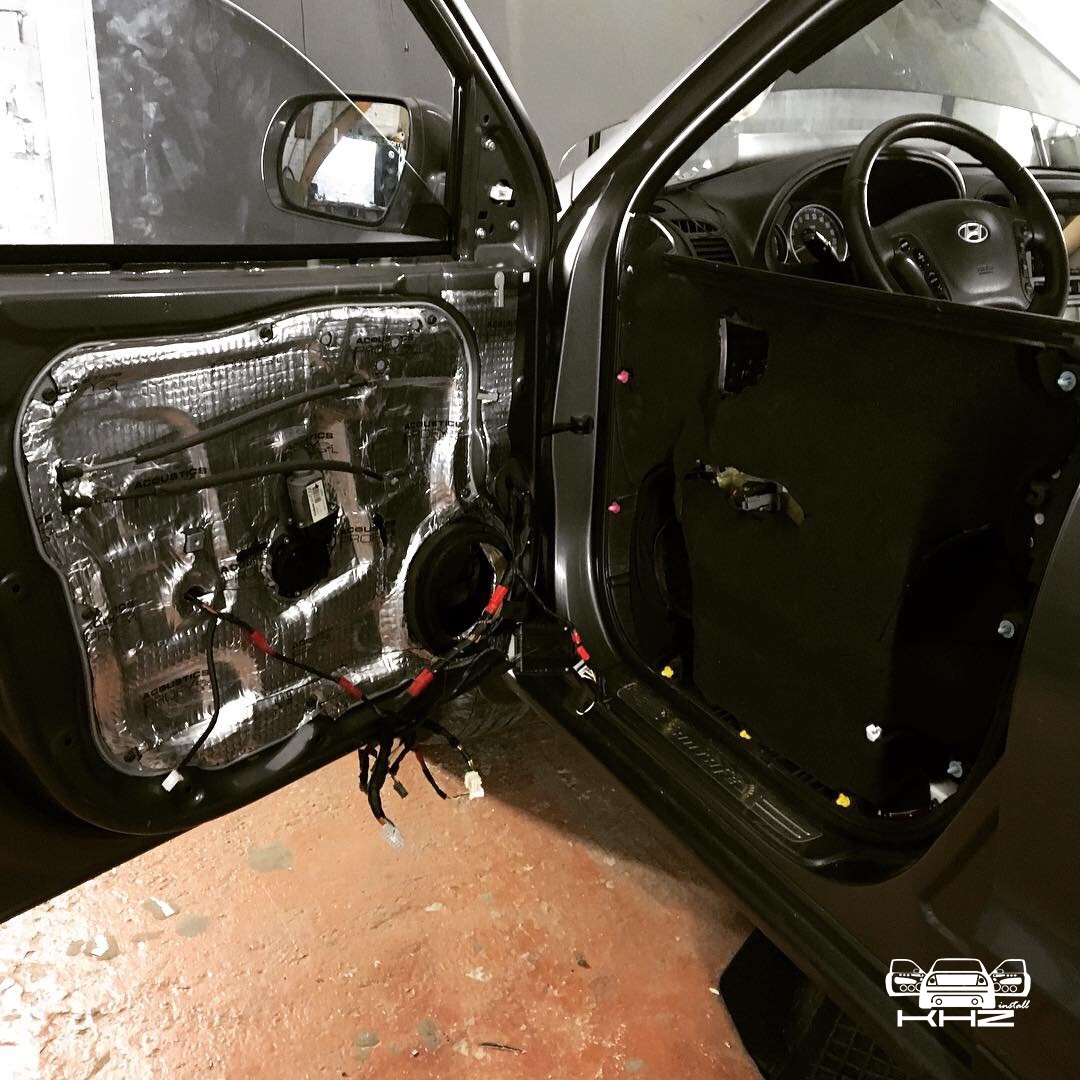

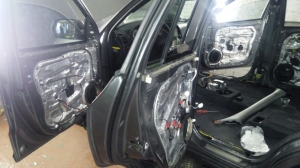

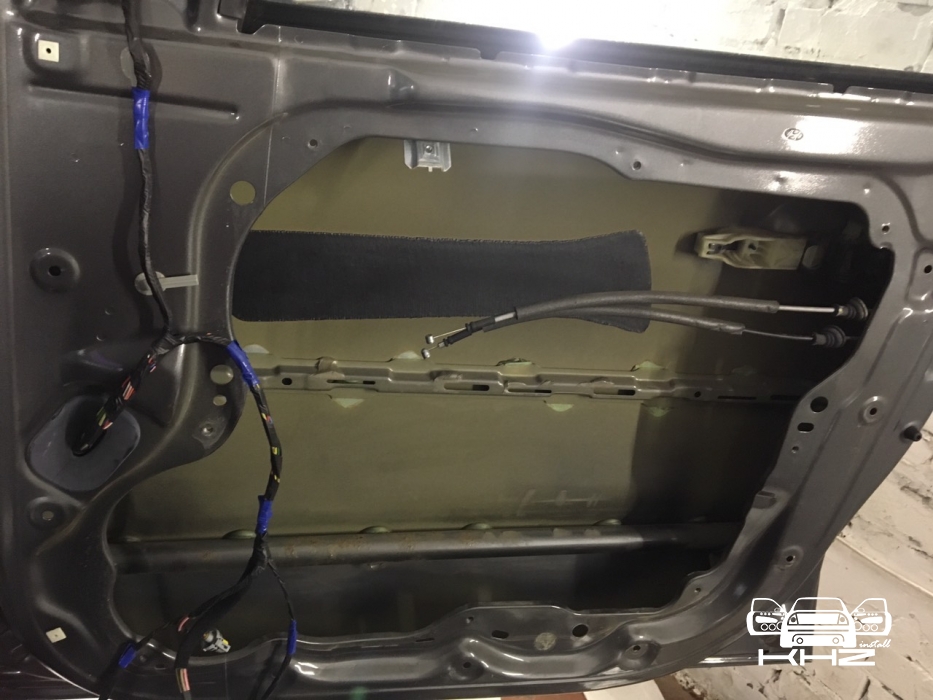

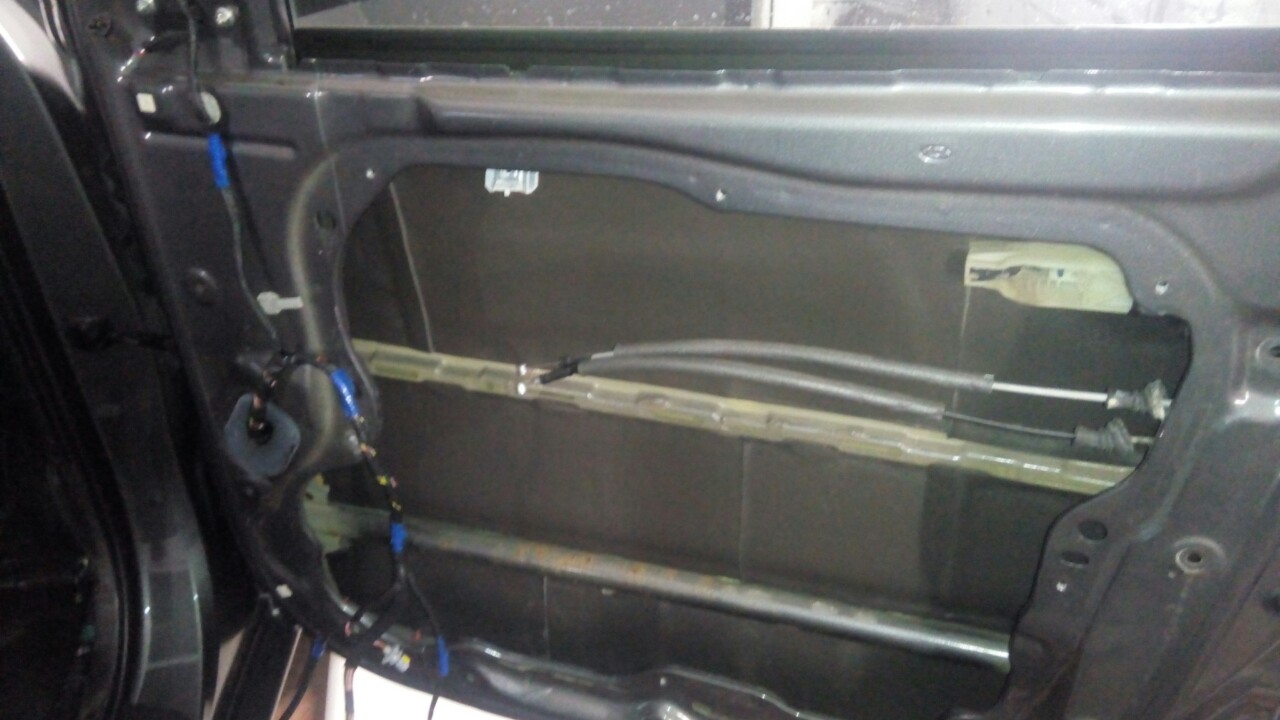

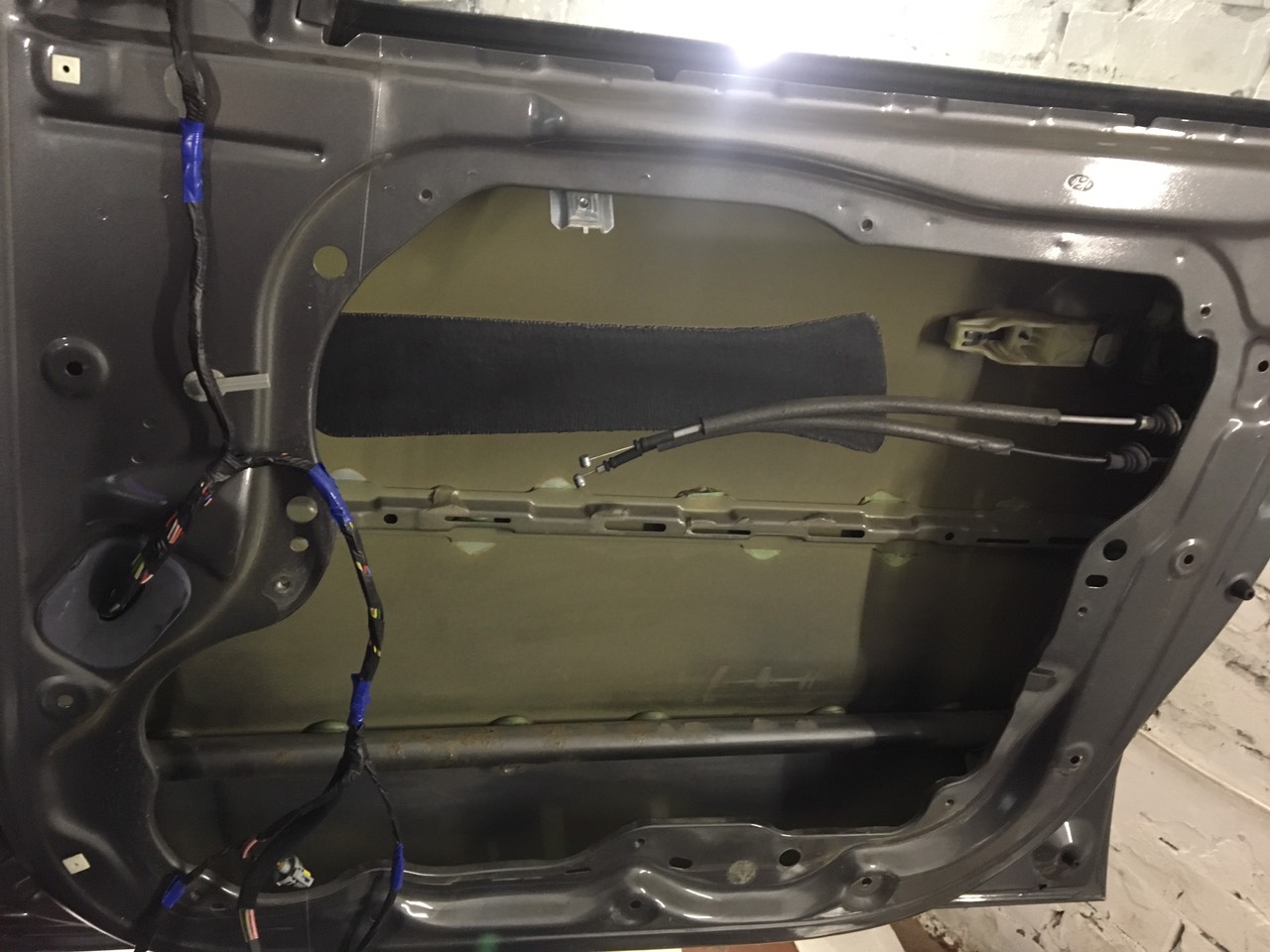

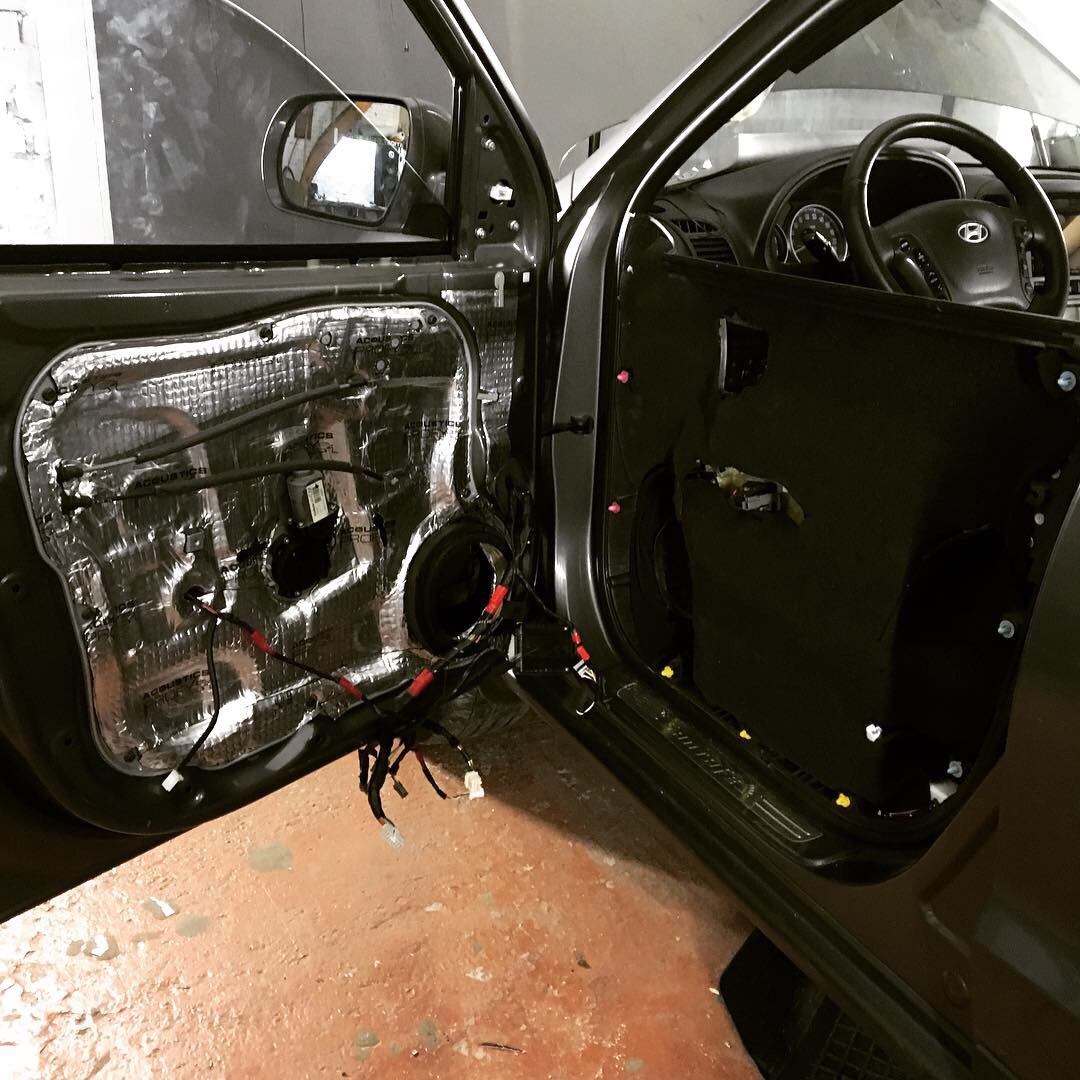

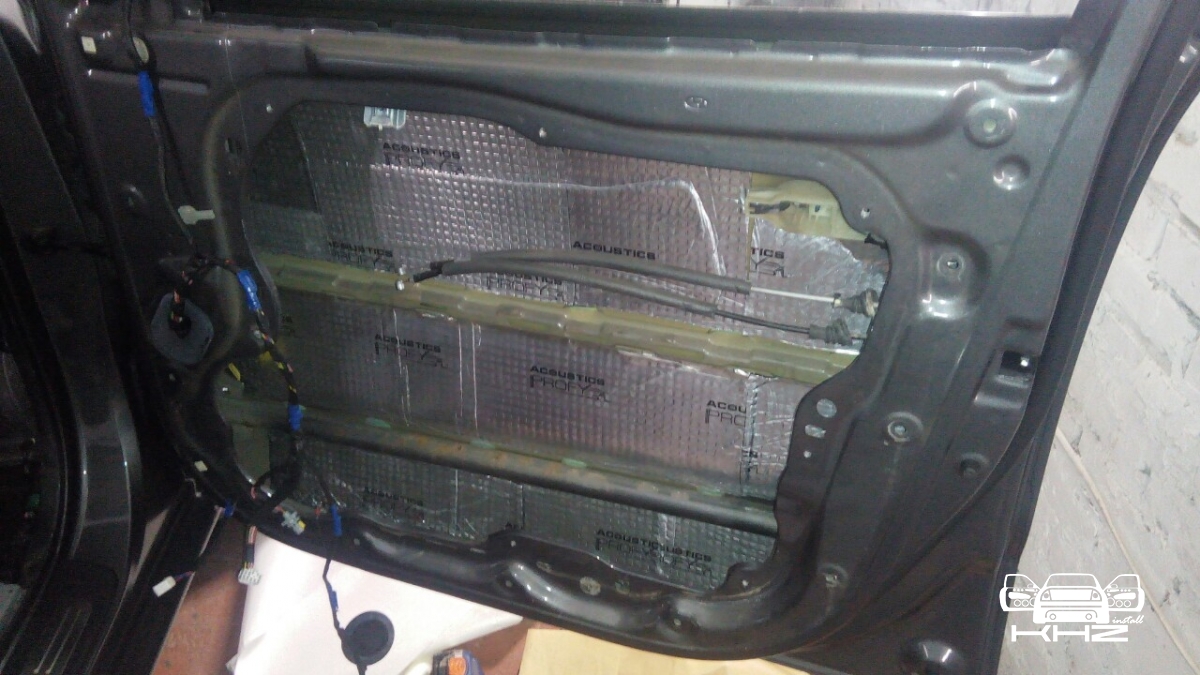

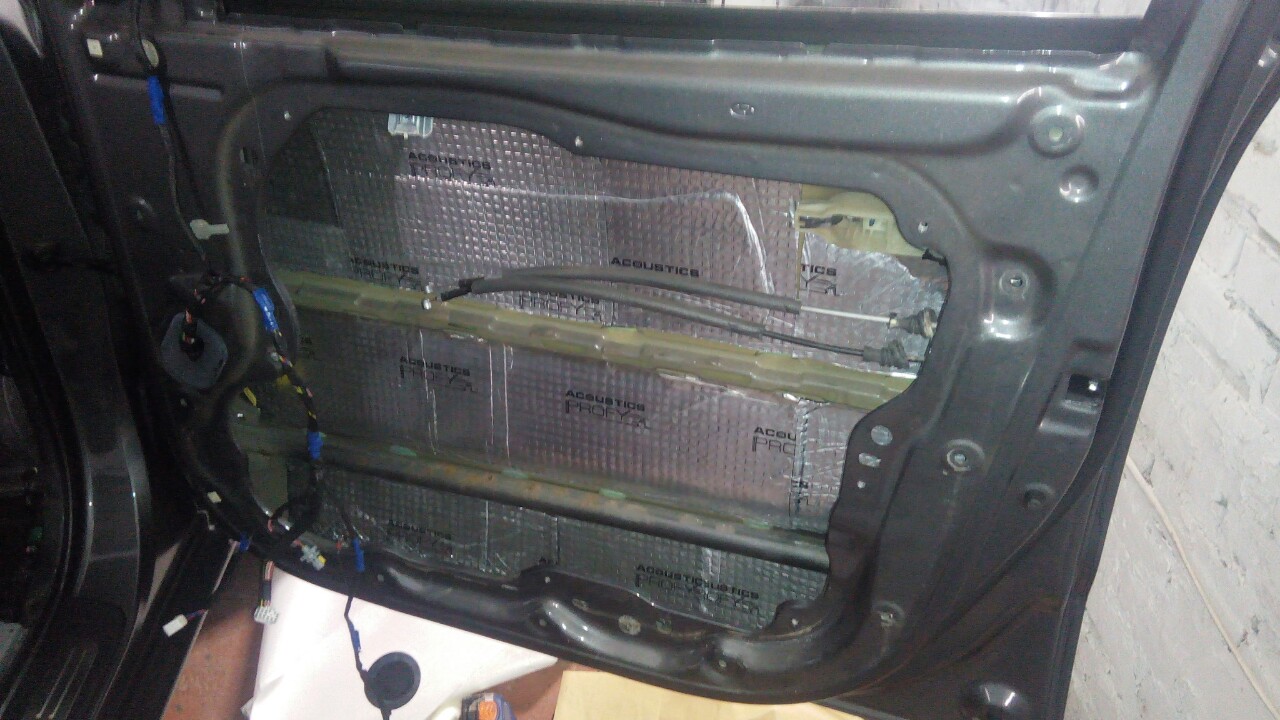

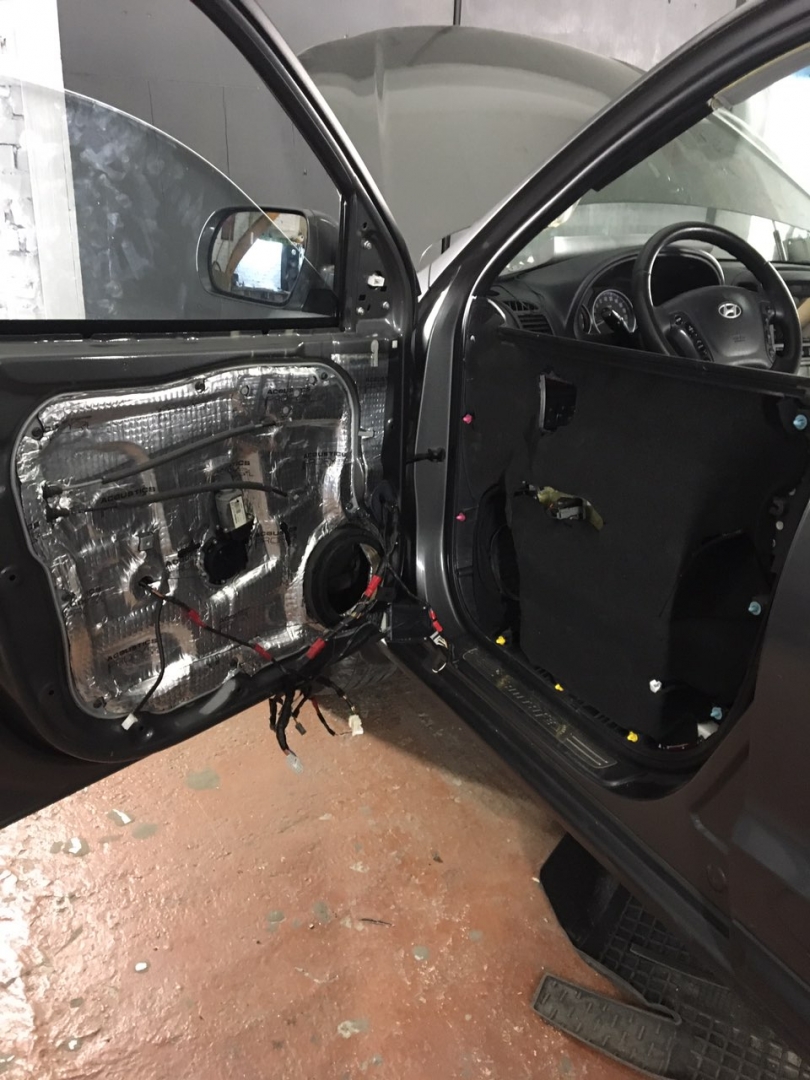

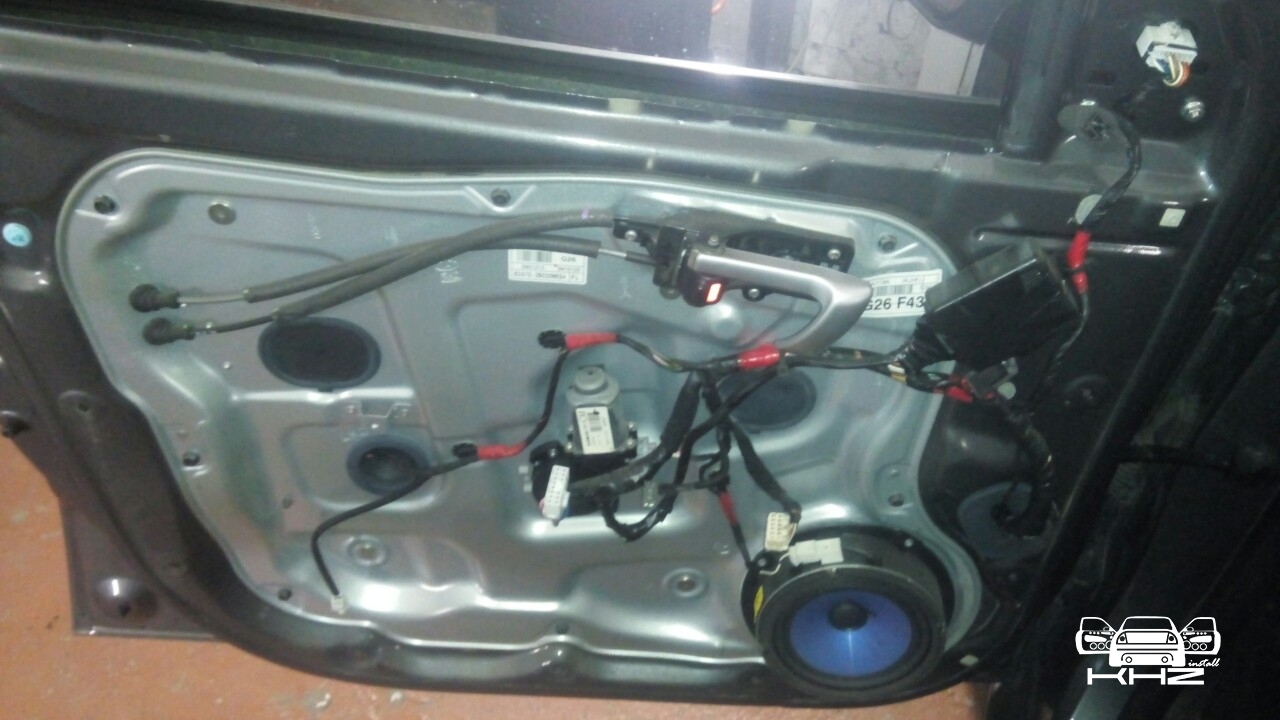

Як видно на фото, двері реально голі і галасливі, пропускають багато шуму ззовні! Обклеюємо спочатку віброізоляцією, а потім шумо-теплоізолятором:

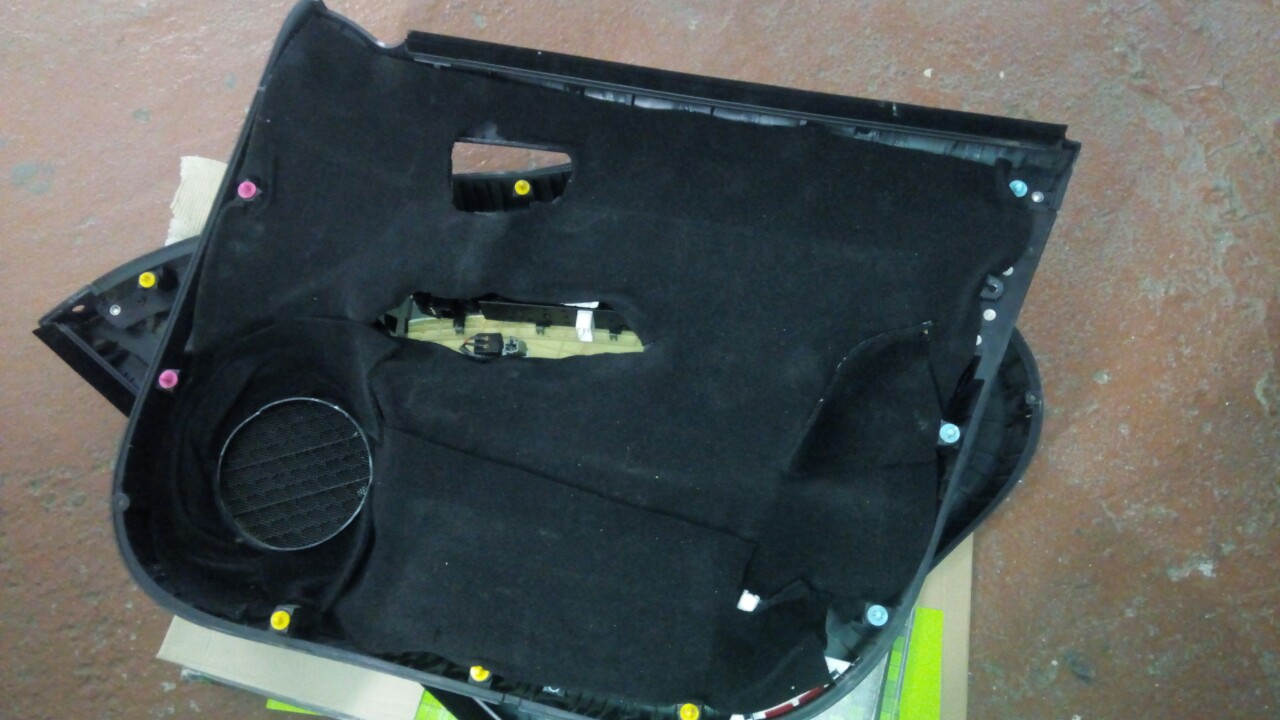

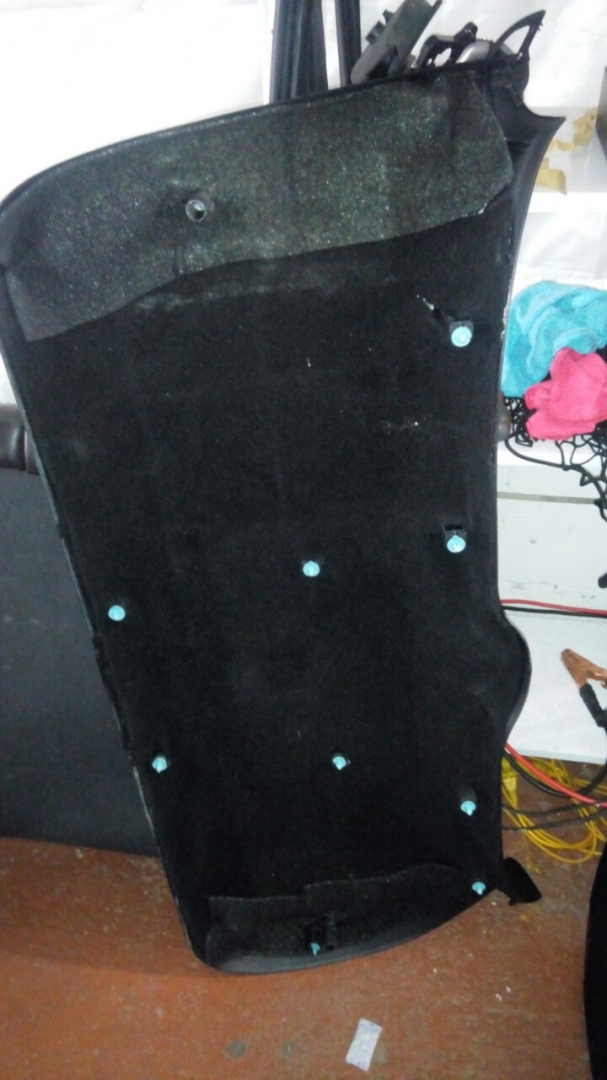

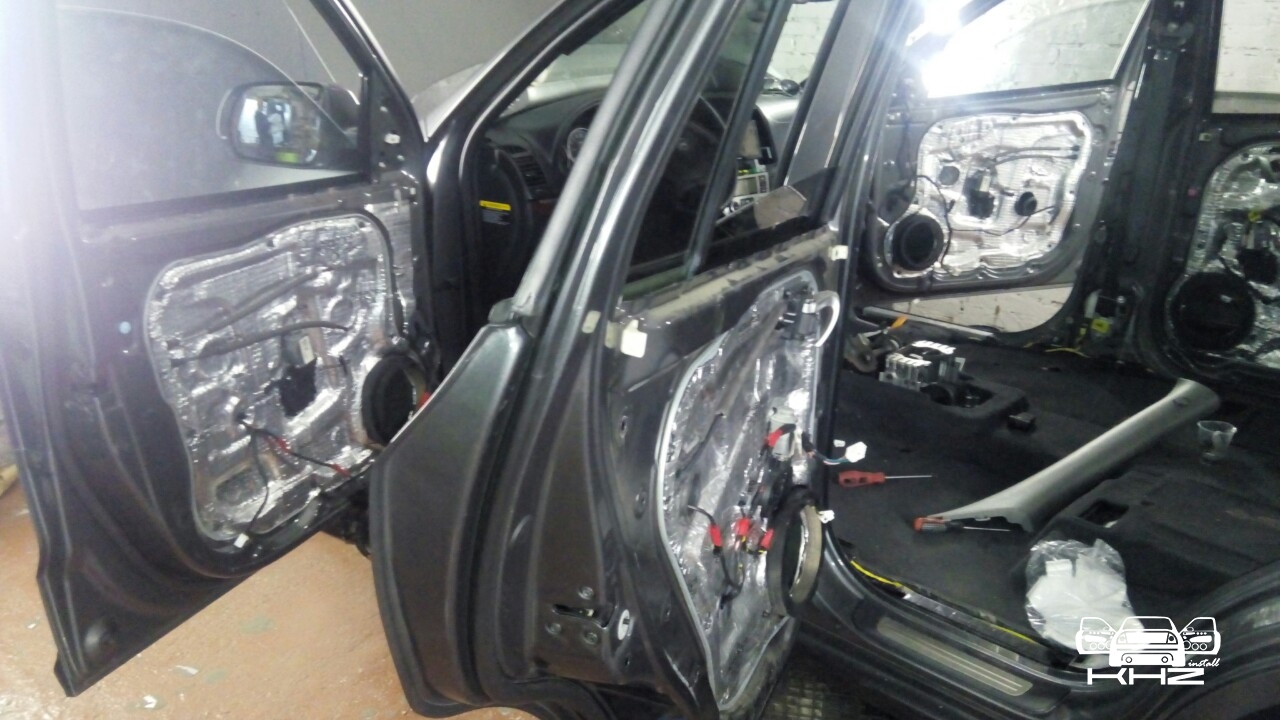

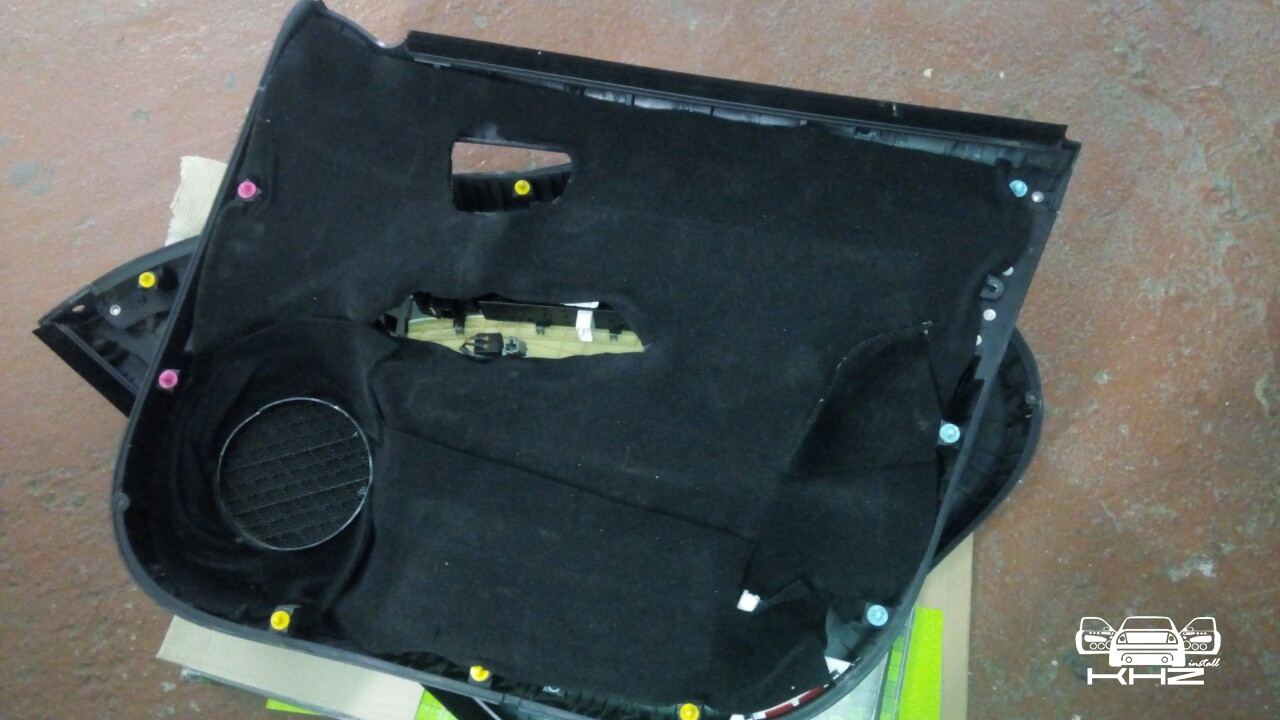

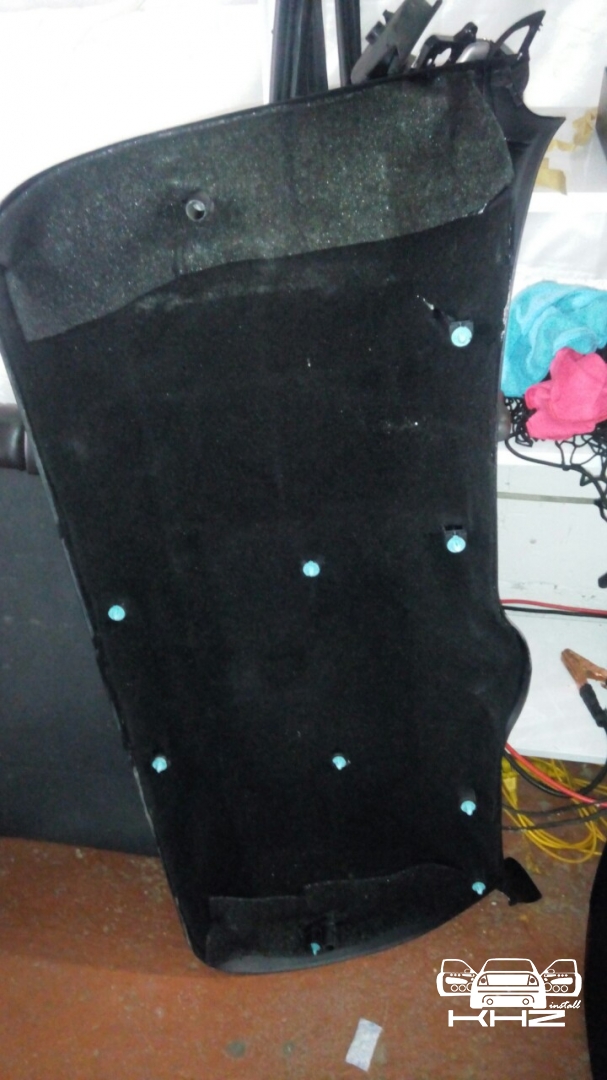

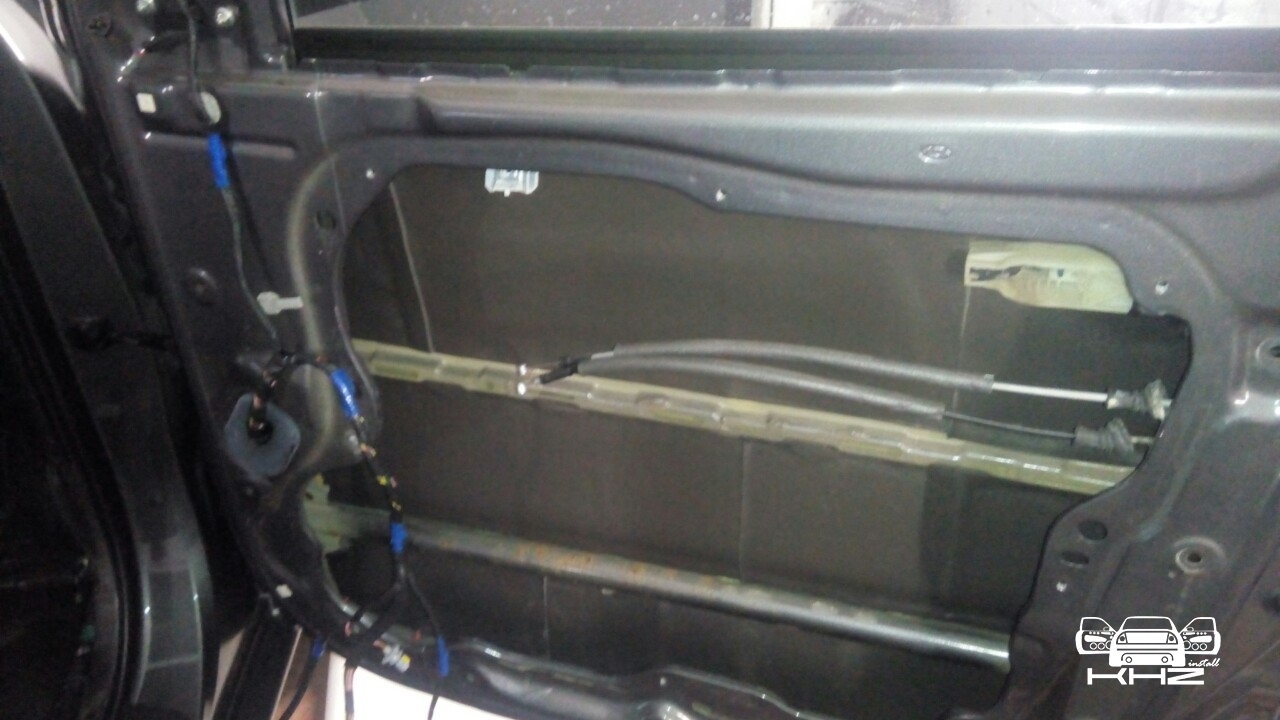

Два шари готові, переходимо до фільонки, тут вона виконана як щит, обробляємо його повністю - це третій шар, який гасить шум і додає щільності місцю, де стоять динаміки. Так само обробили карти, за допомогою армування карти і обклеюванням м'яким матеріалом, щоб прибрати всі тертя і зменшити шуми в салоні.

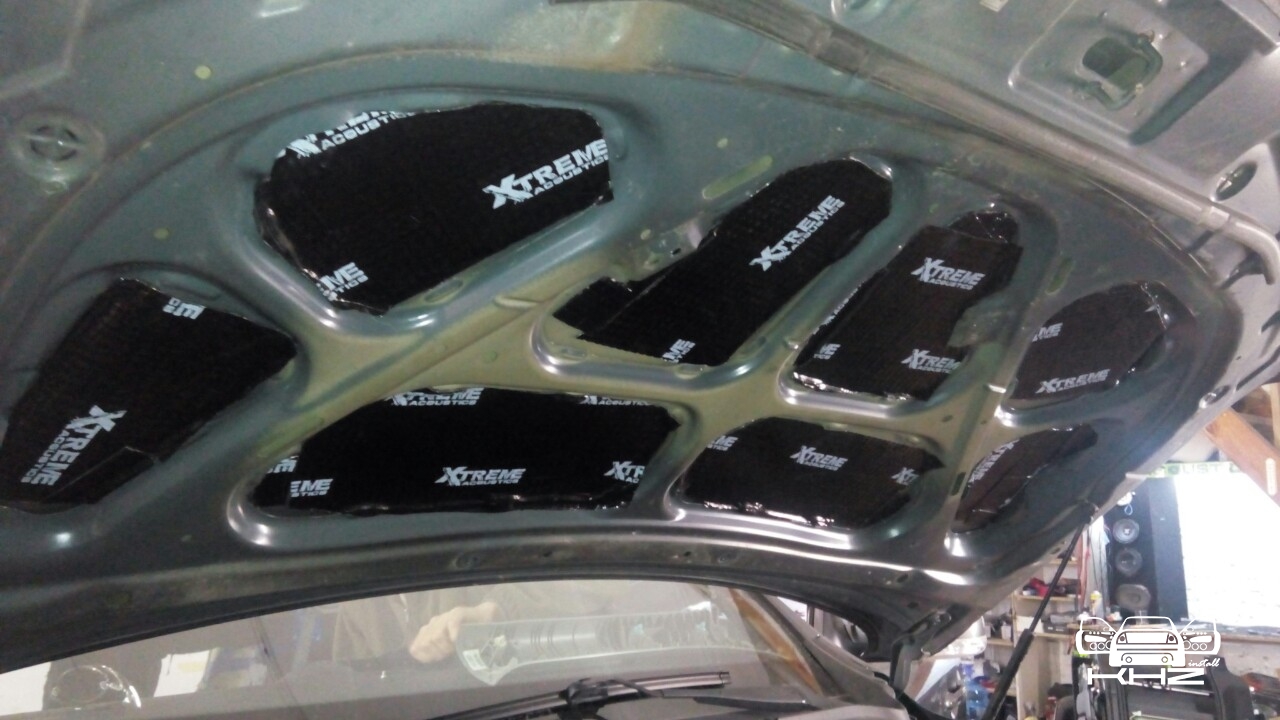

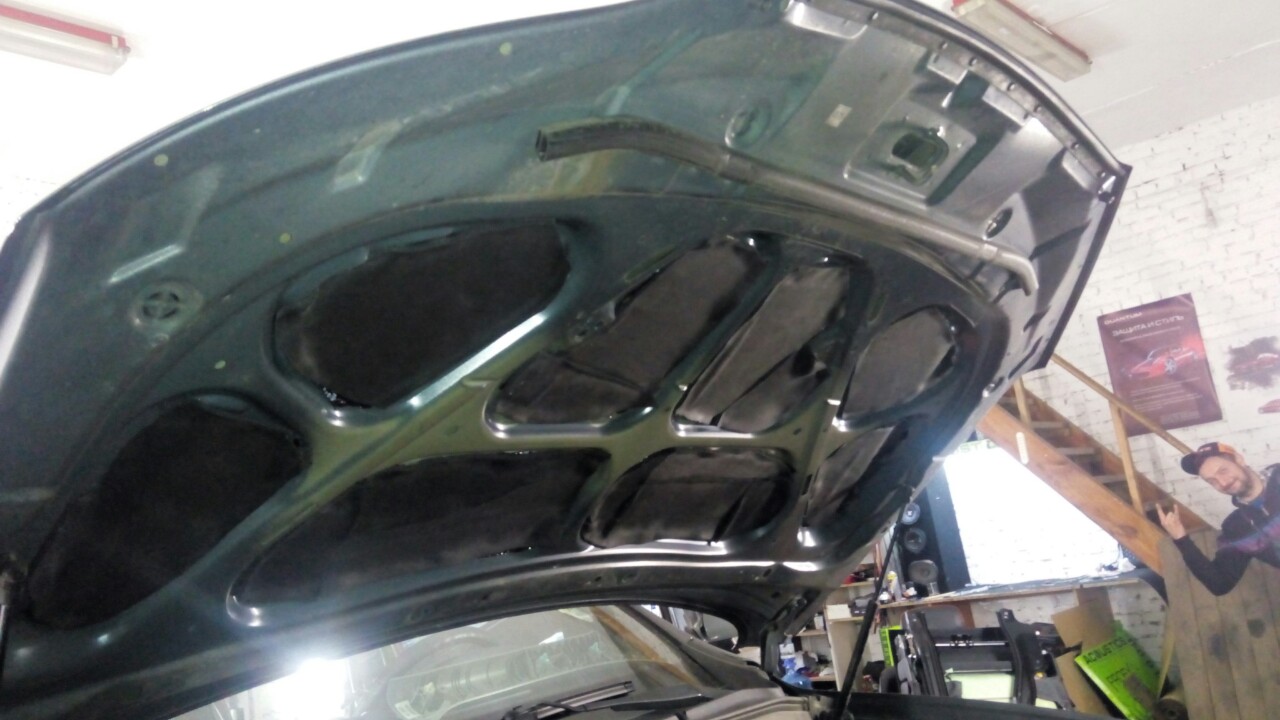

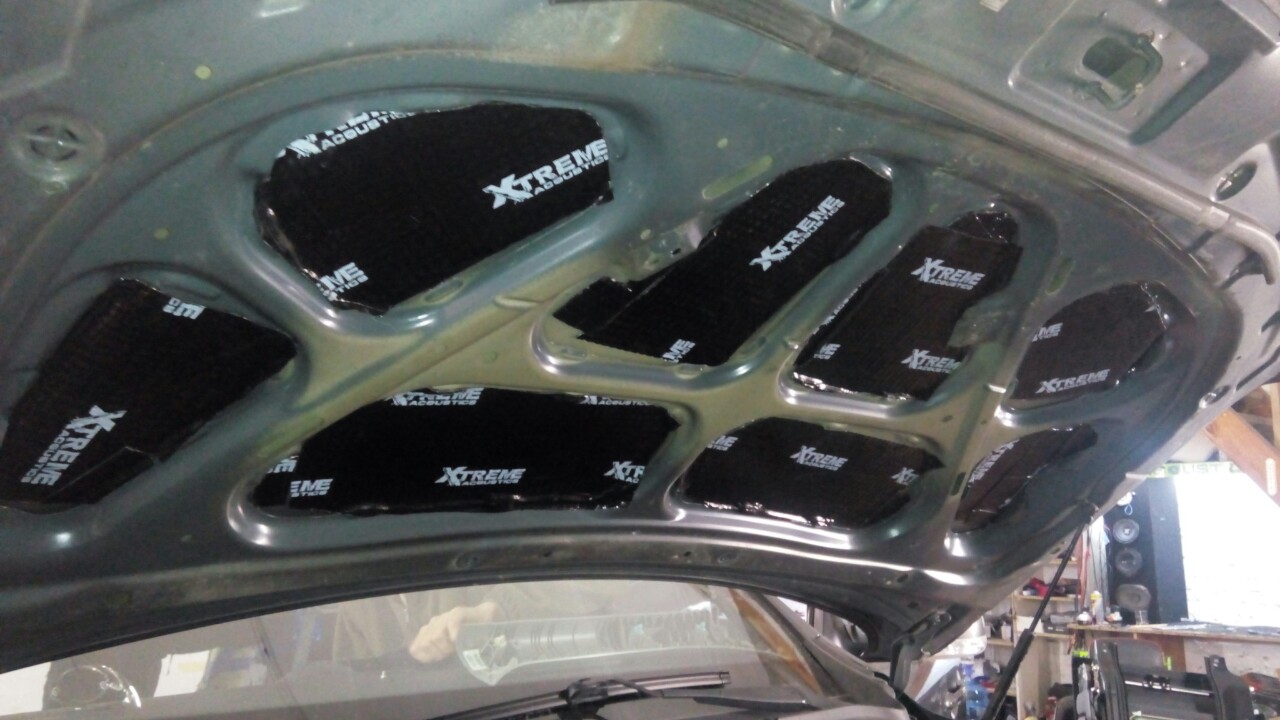

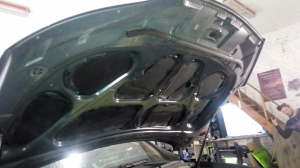

По дверях все, далі дивимося капот, він, як і ляда з арками, обробляється більш полегшеним матеріалом, щоб не зіпсувати одразу амортизатори цих елементів.

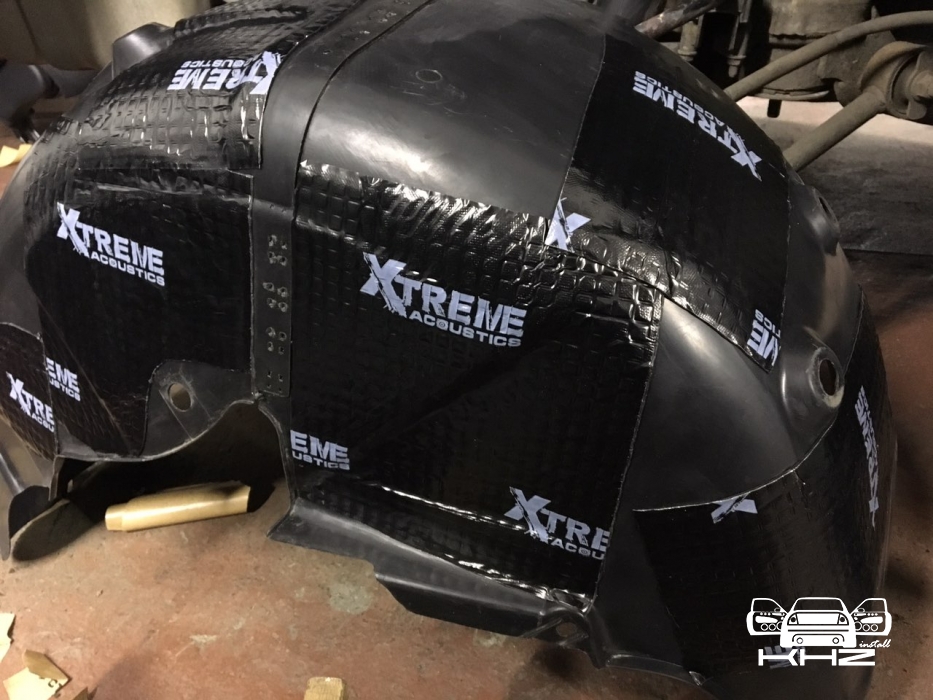

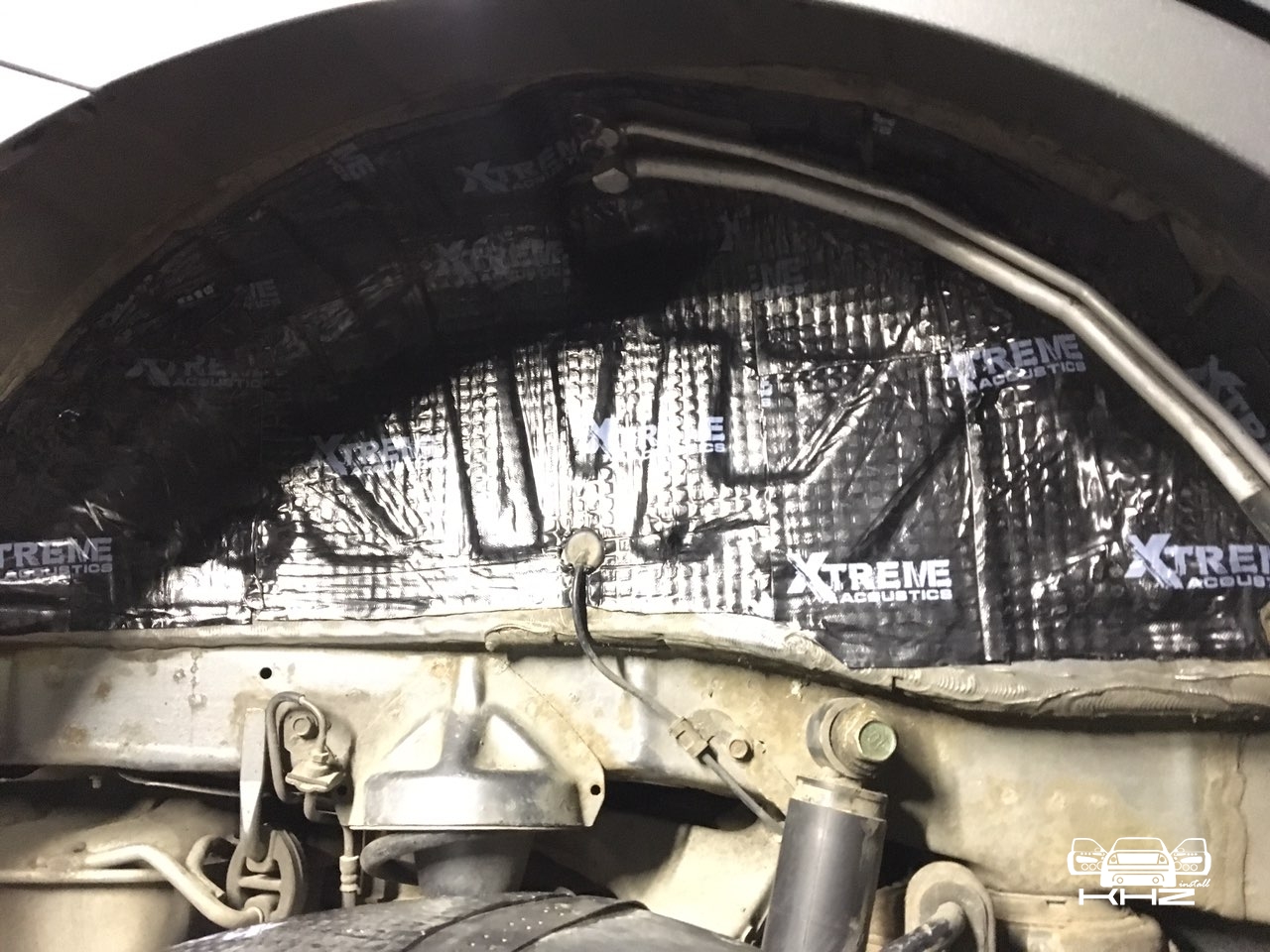

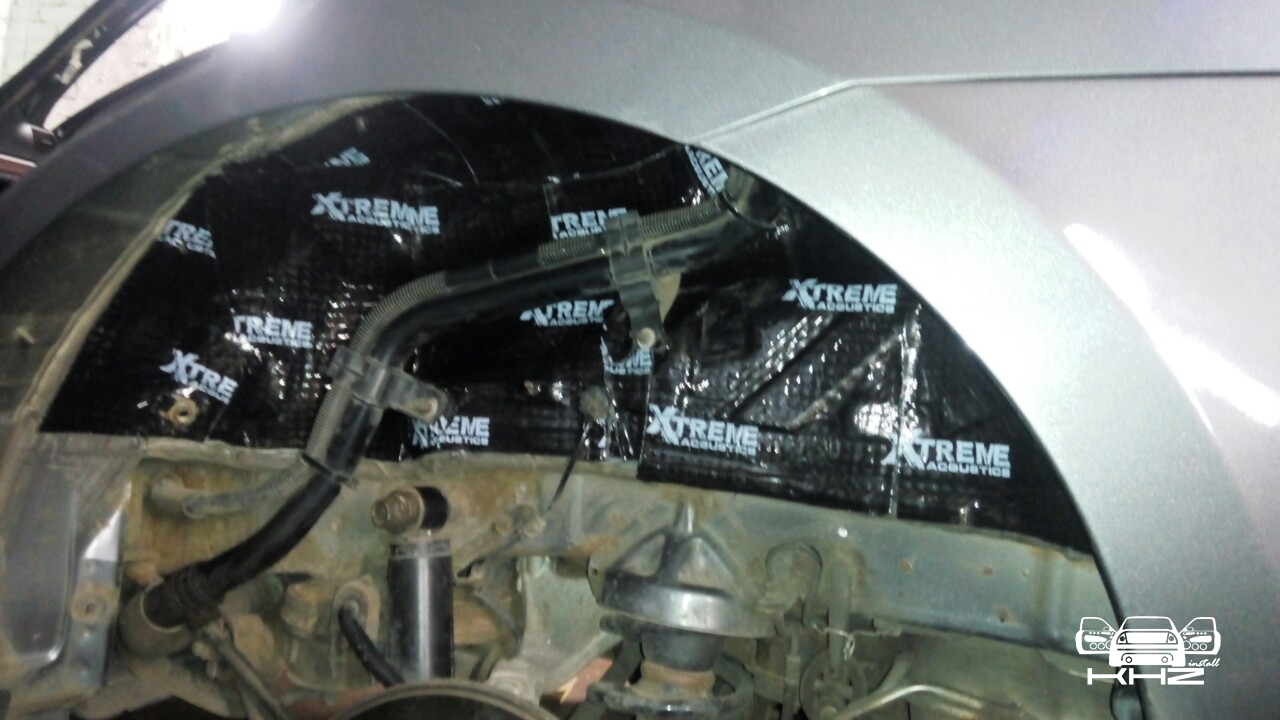

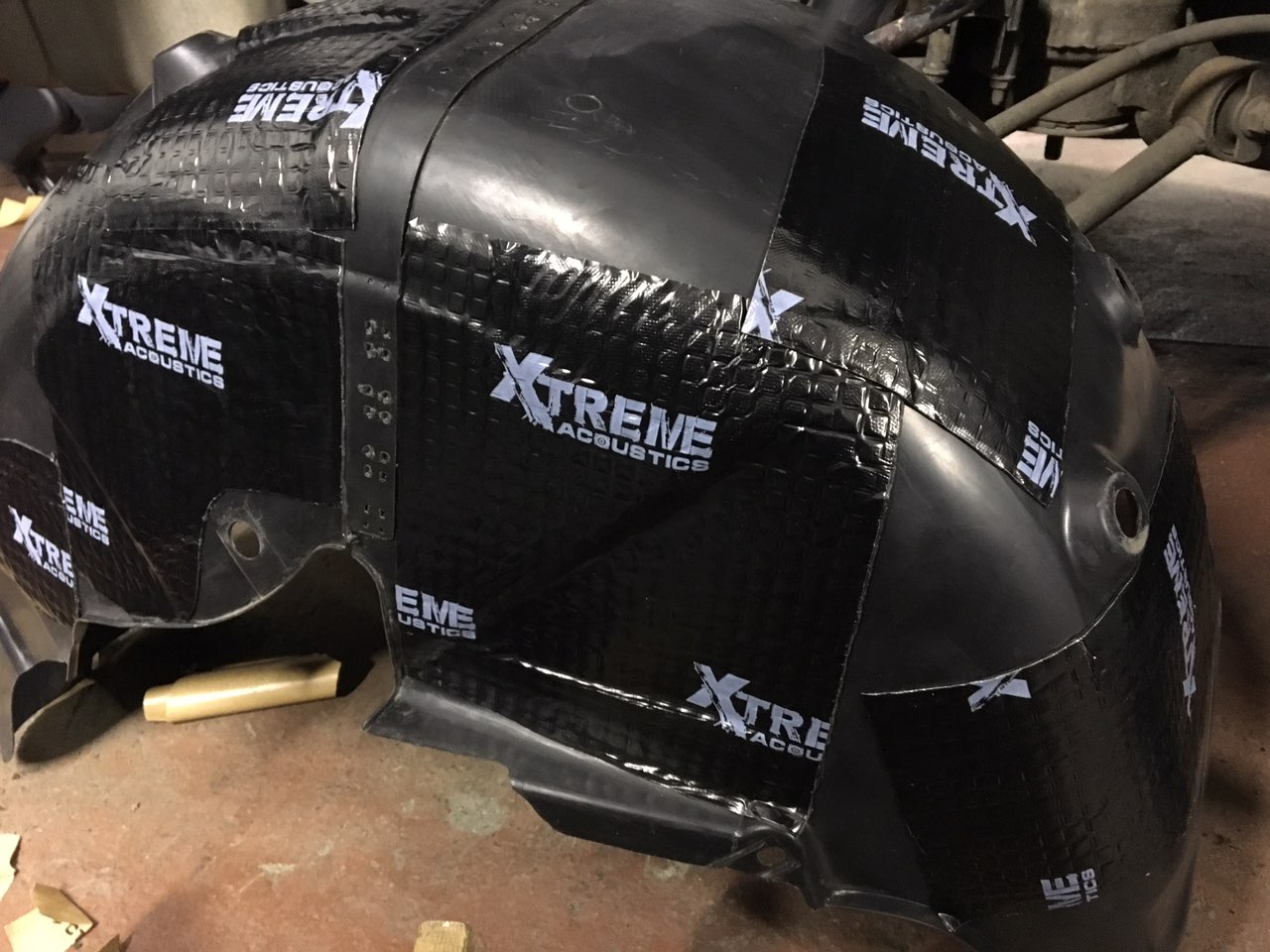

Далі колісні арки, ми знімаємо колеса, знежирюємо все і обклеюємо як метал за підкрилком, так і сам підкрилок частково, щоб прибрати з нього резонанс і шум від піску, води і дороги.

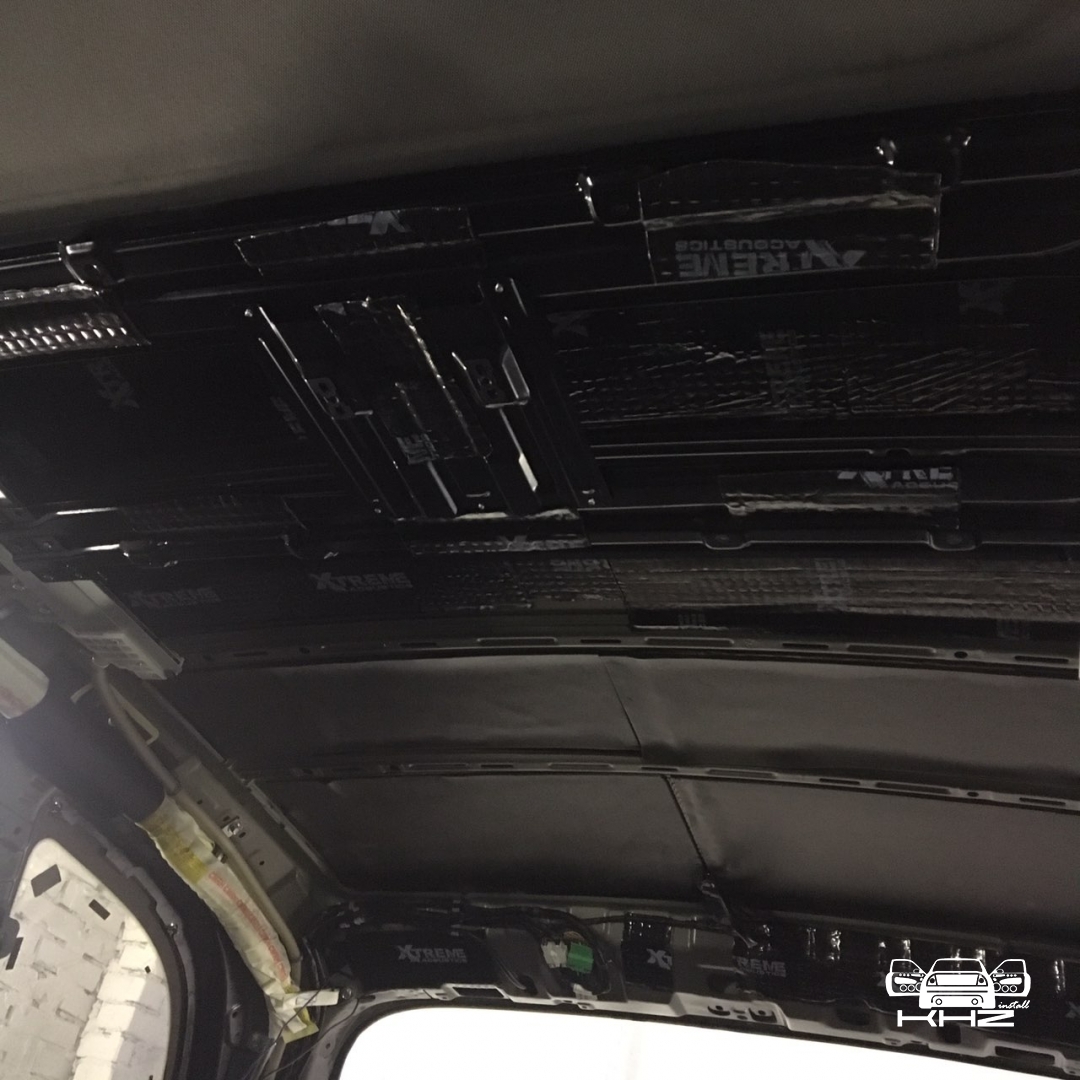

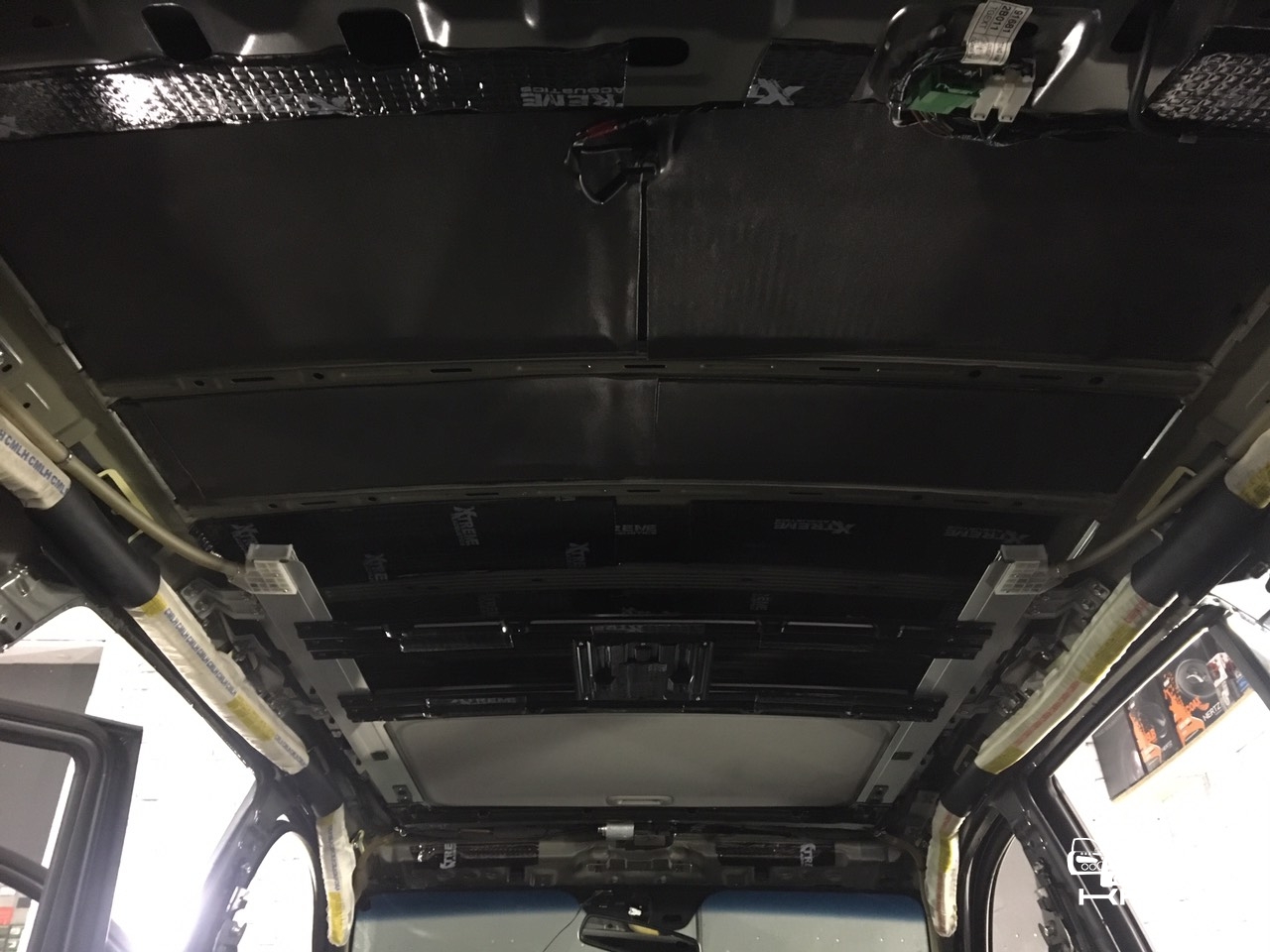

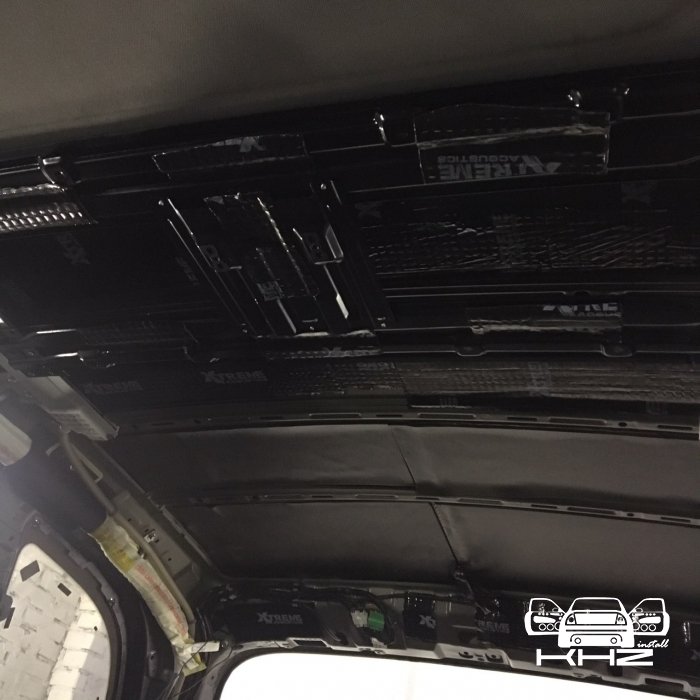

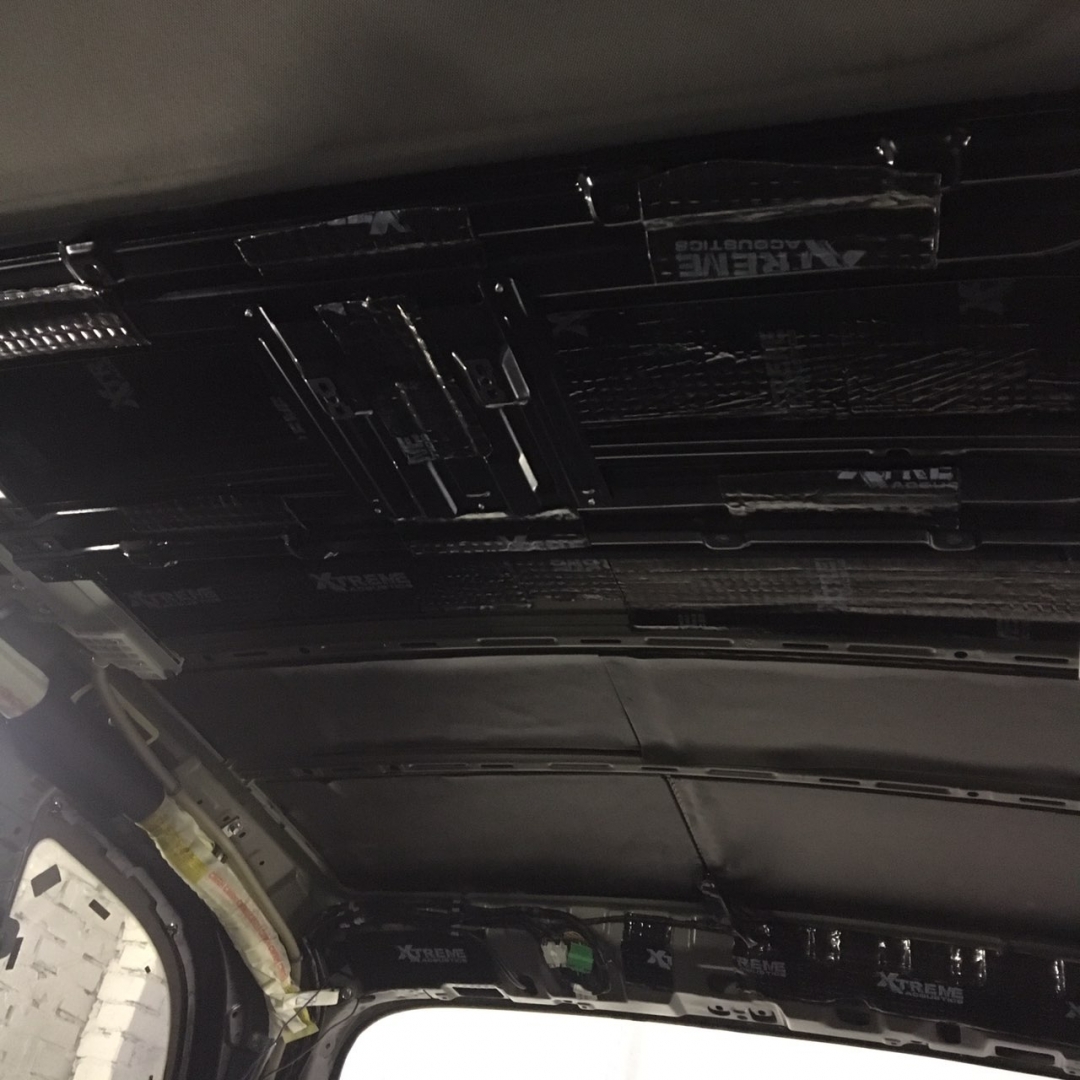

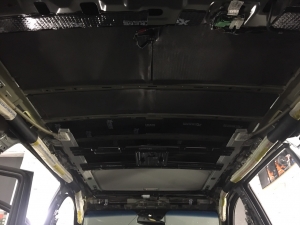

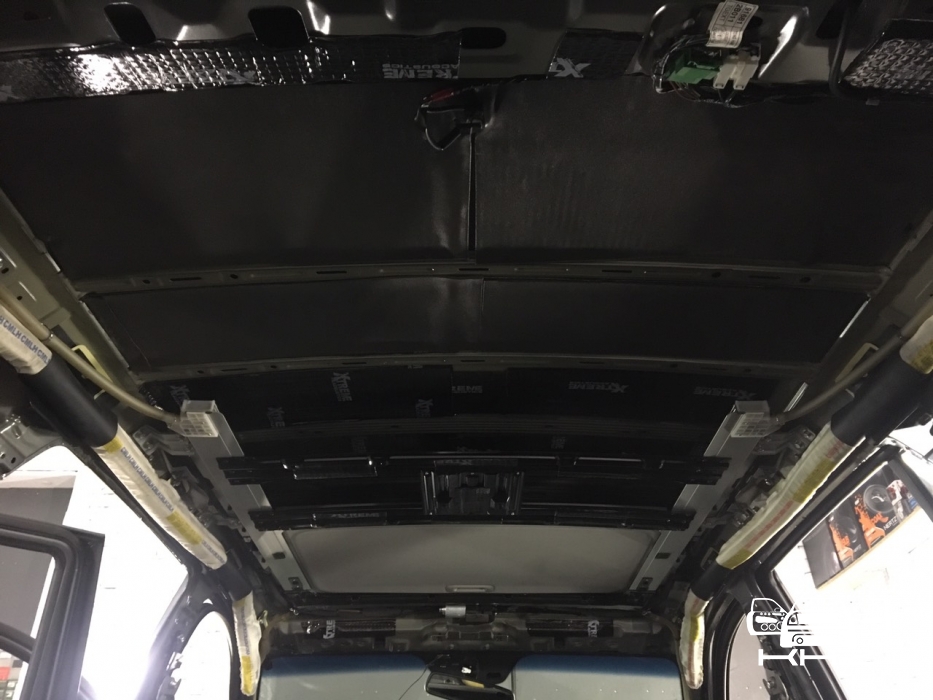

З арками закінчили, тепер кілька фото зі стелі, це так само одна з найбільш звукопровідних частин кузова, стелю в Hyundai SantaFe обклеїли так само полегшеними матеріалами, щоб вона не провисла під вагою.

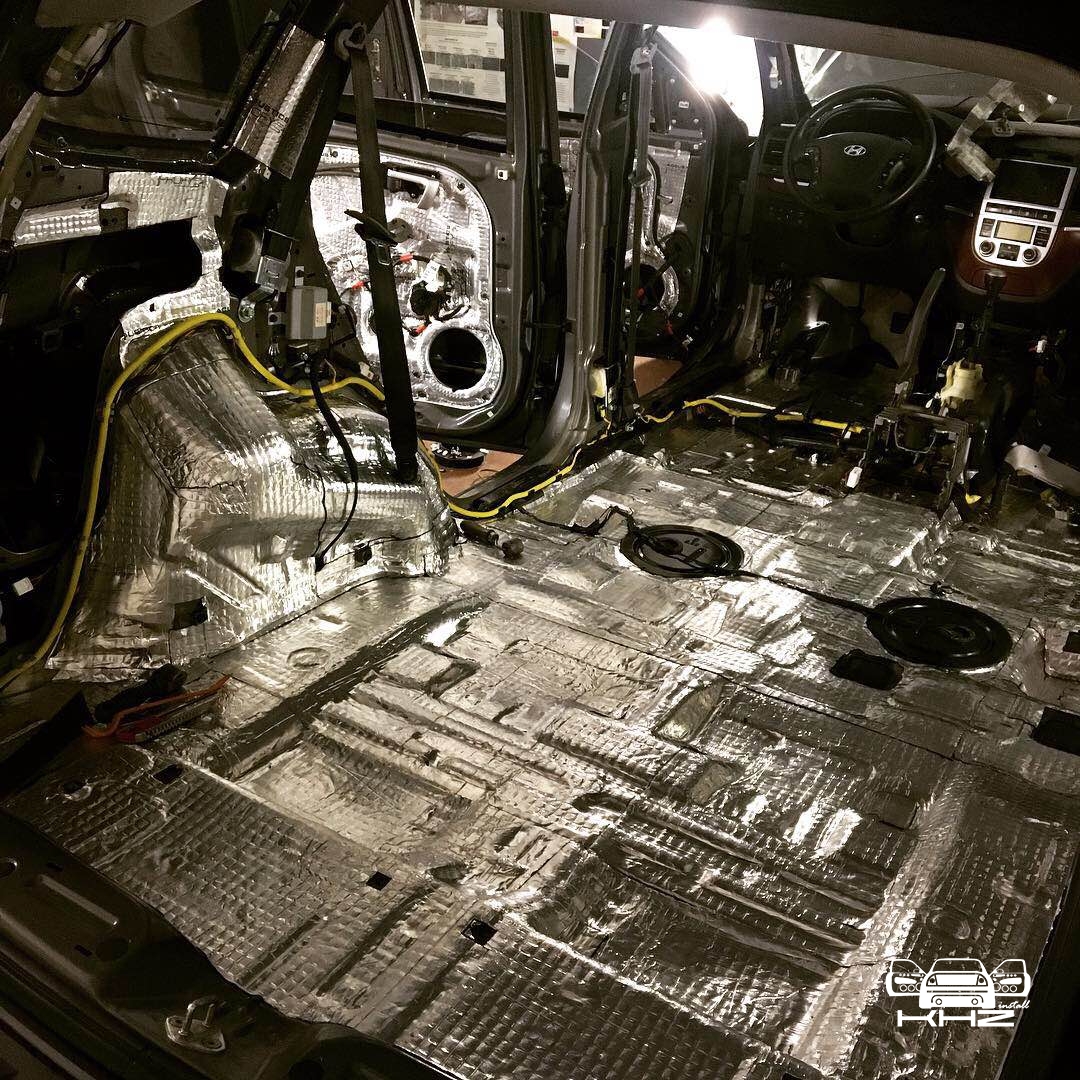

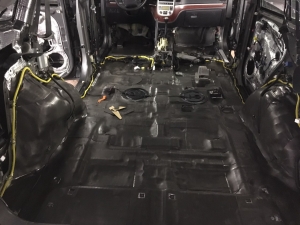

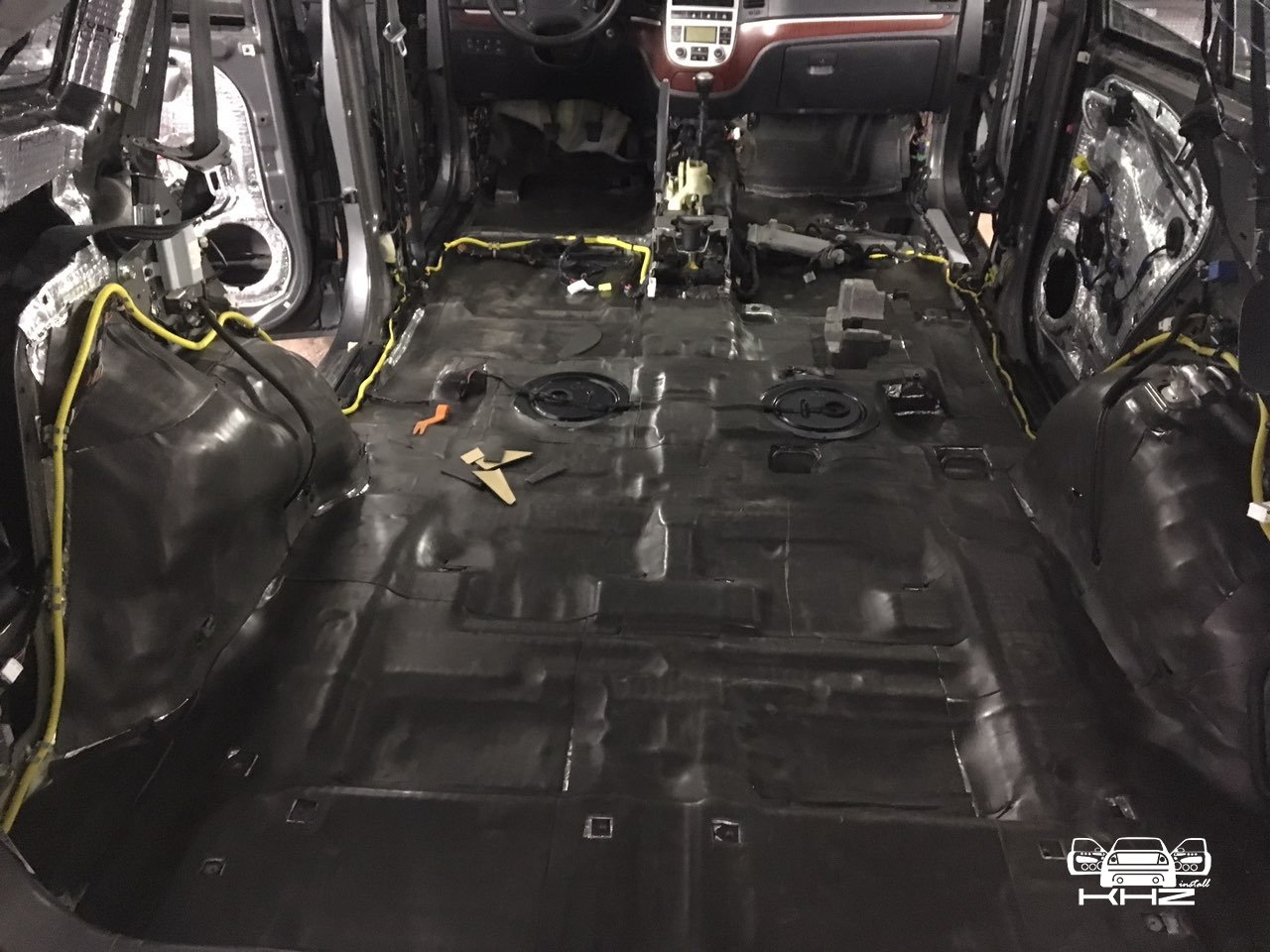

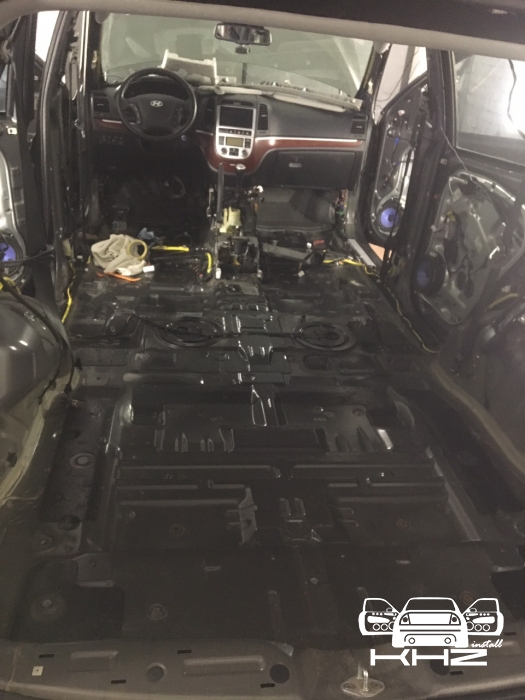

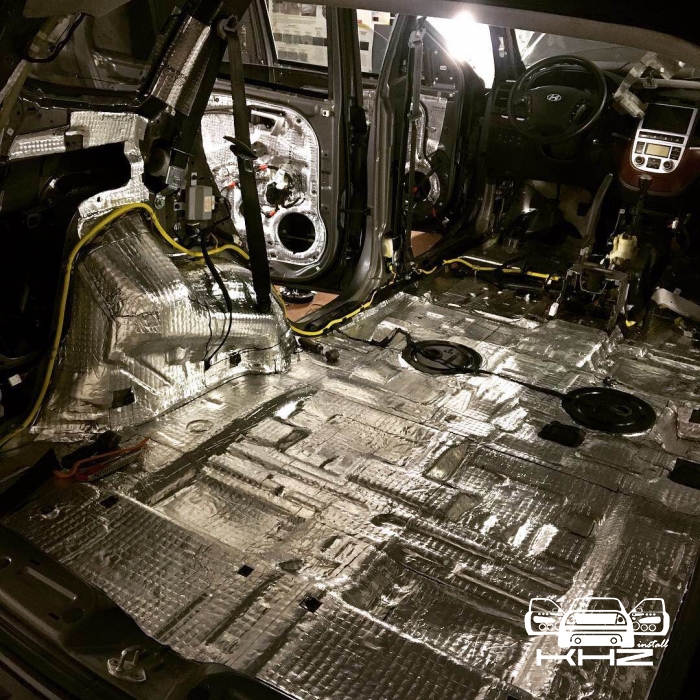

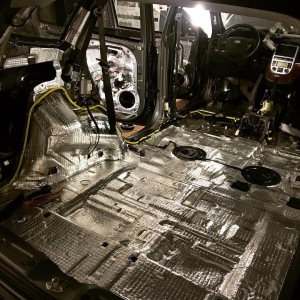

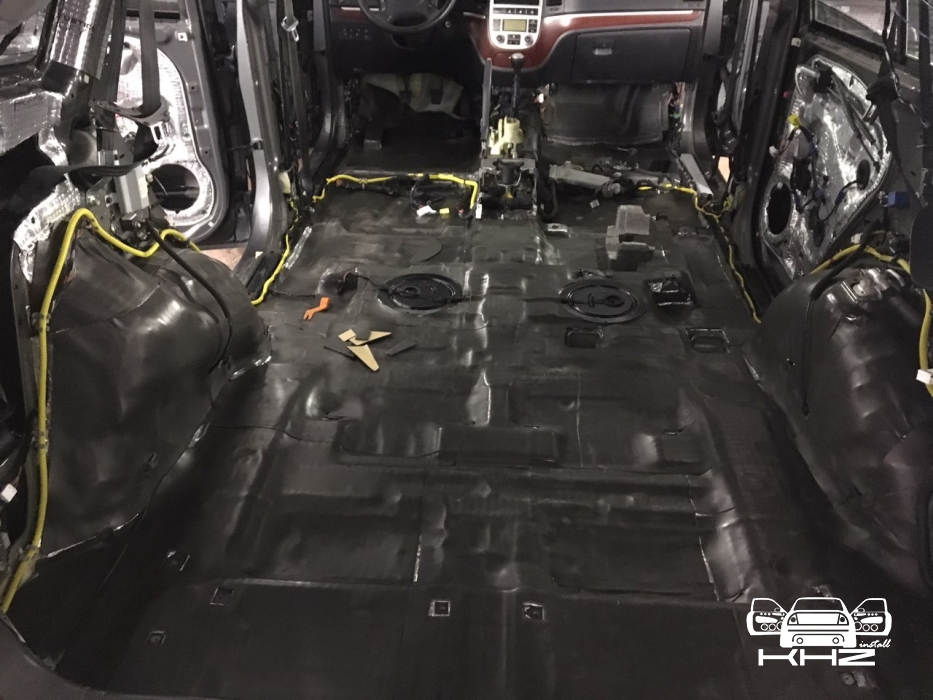

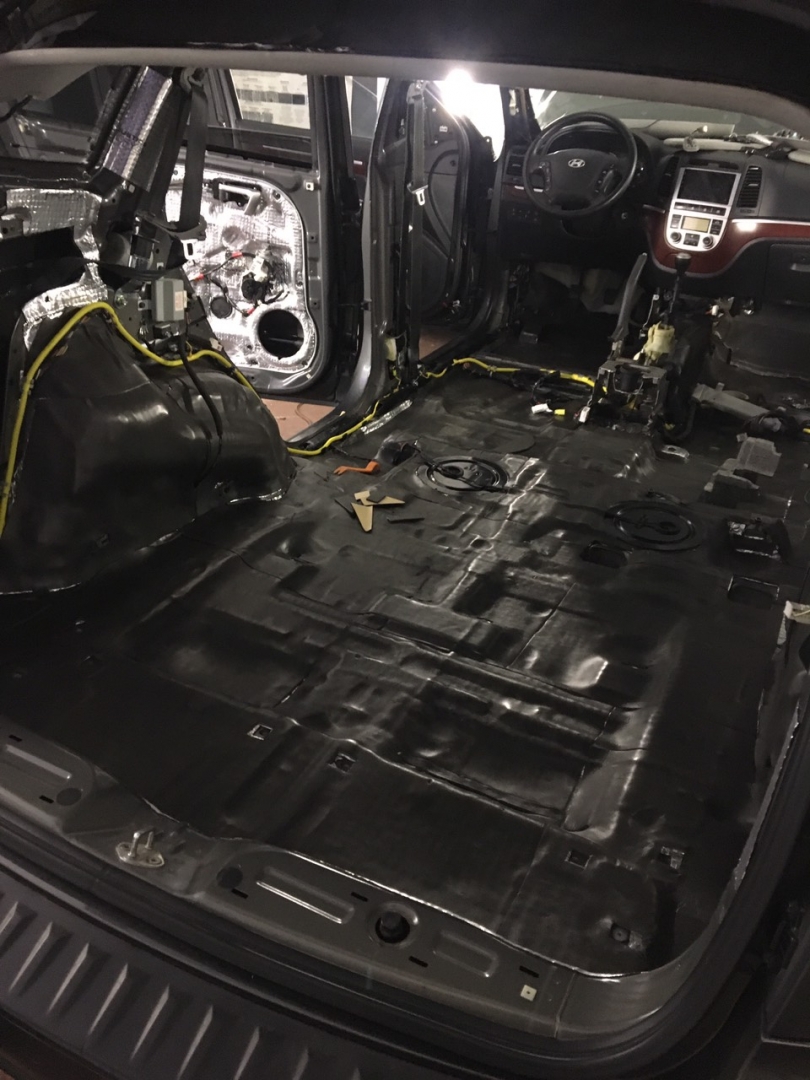

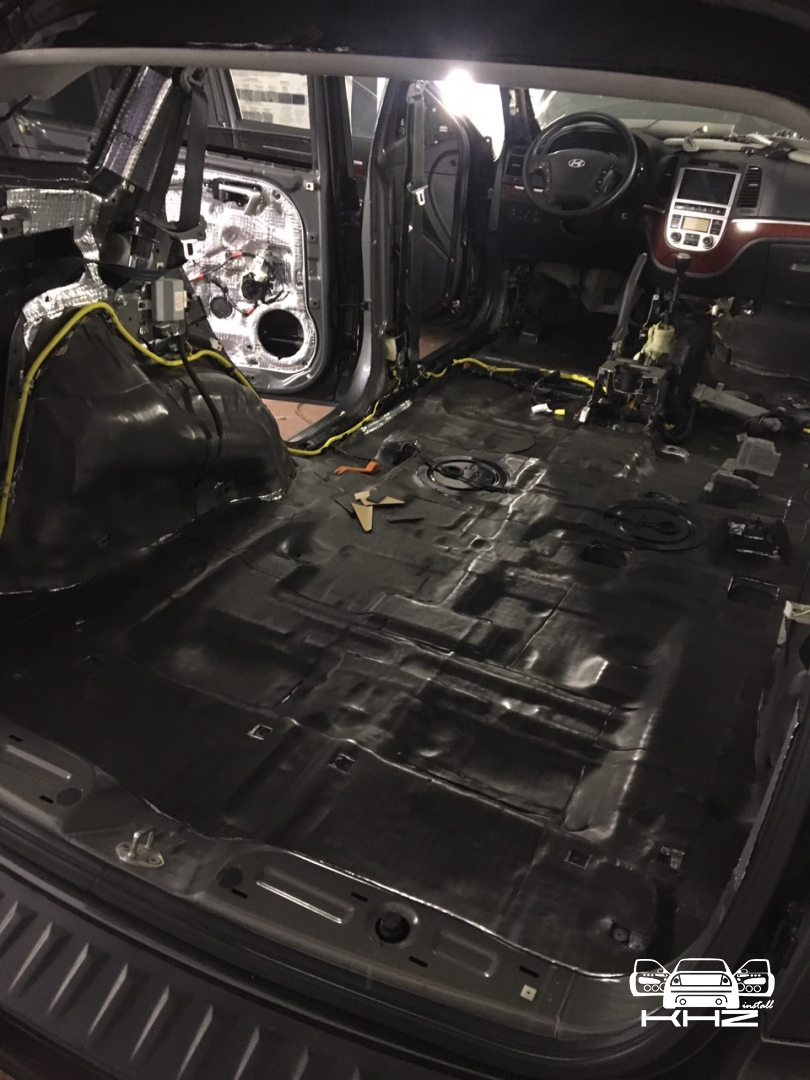

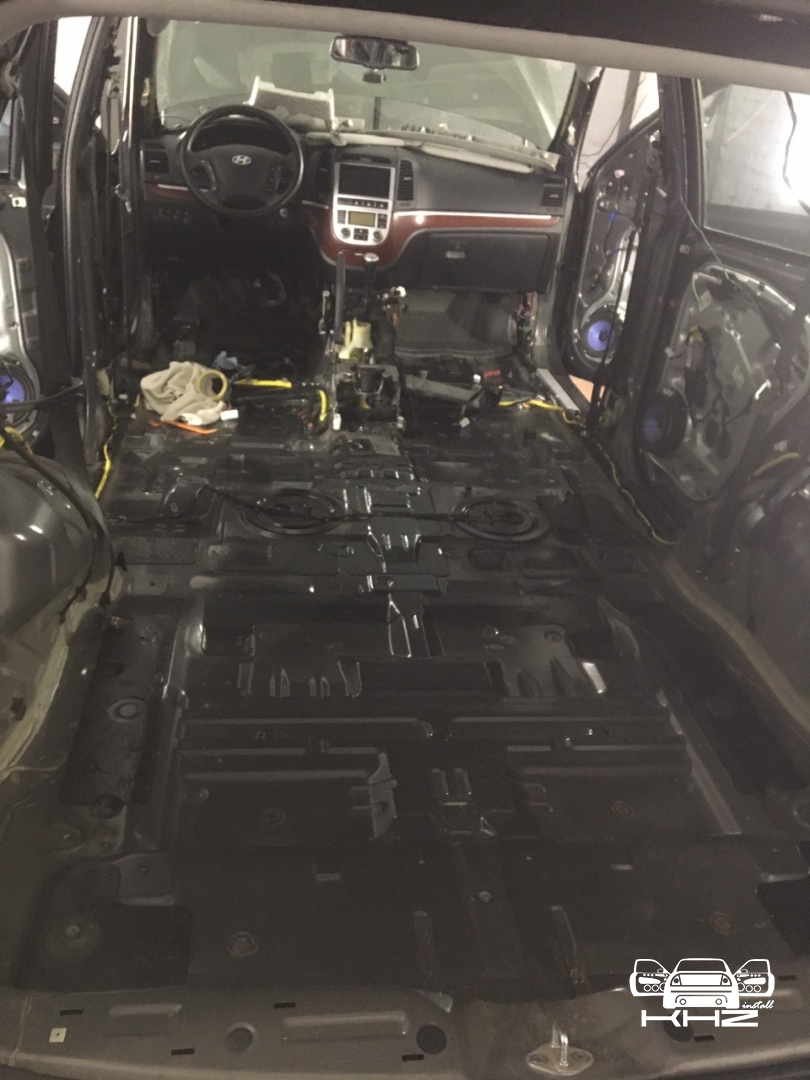

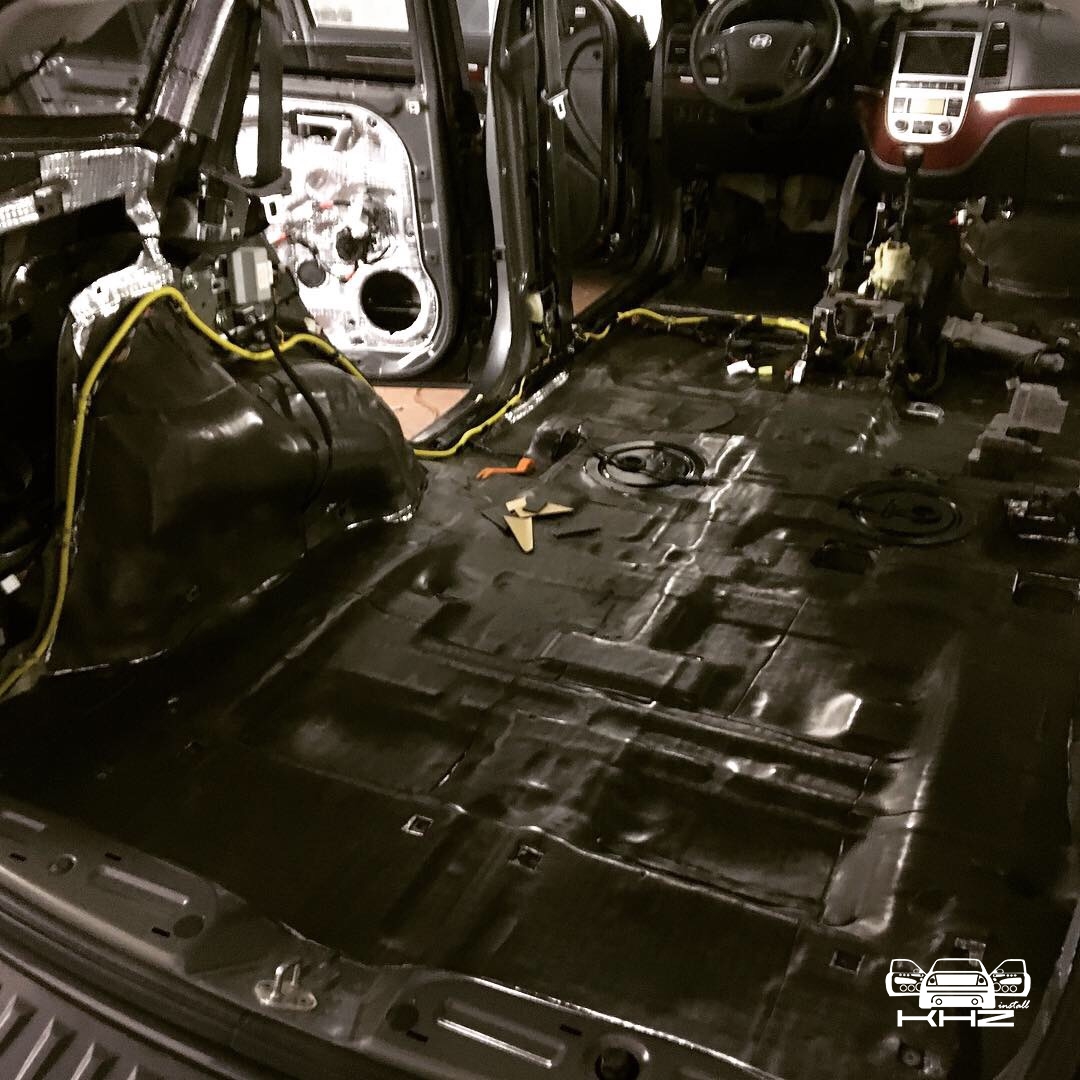

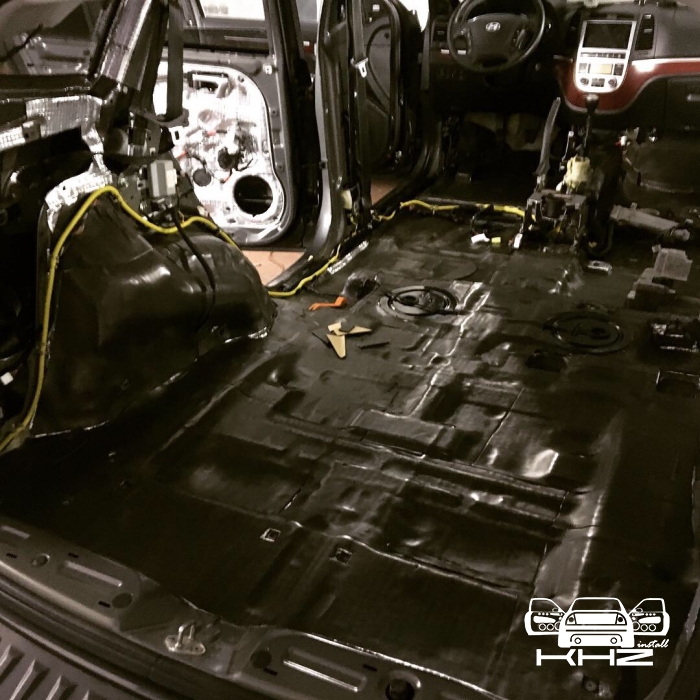

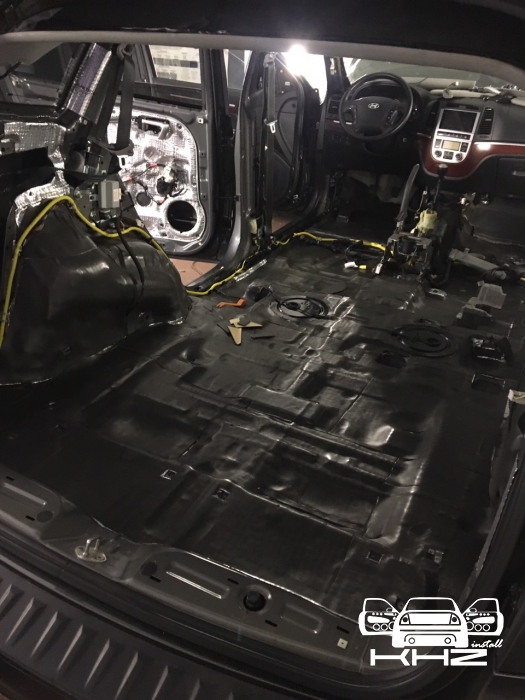

Тепер шумоізоляція підлоги і багажника Hyundai SantaFe, ці частини кузова оброблялися більш товстим матеріалом, щоб максимально прибрати шуми, віброізоляція товщиною 3.2 мм і сплен 4 мм. Було так, а стало так:

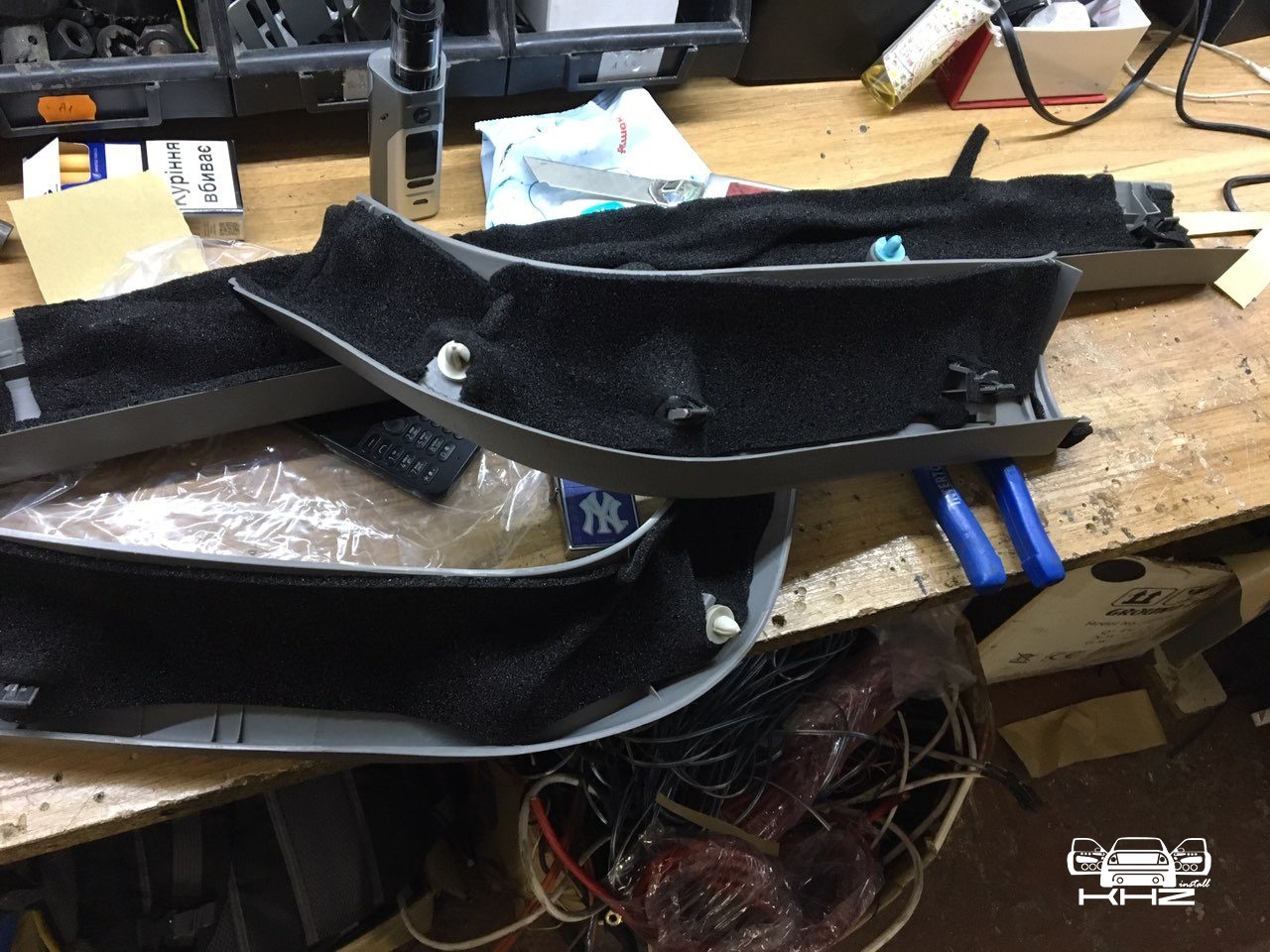

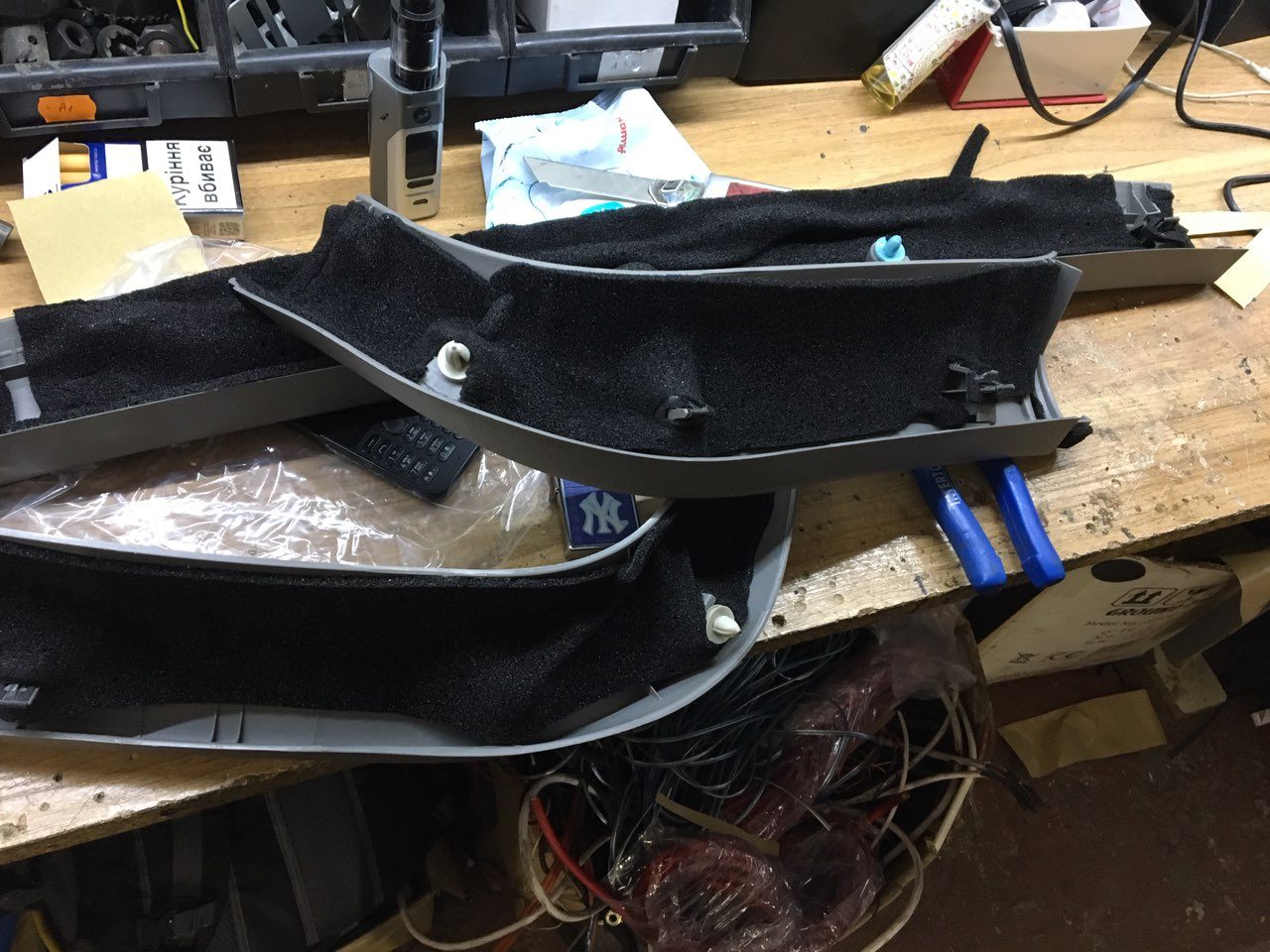

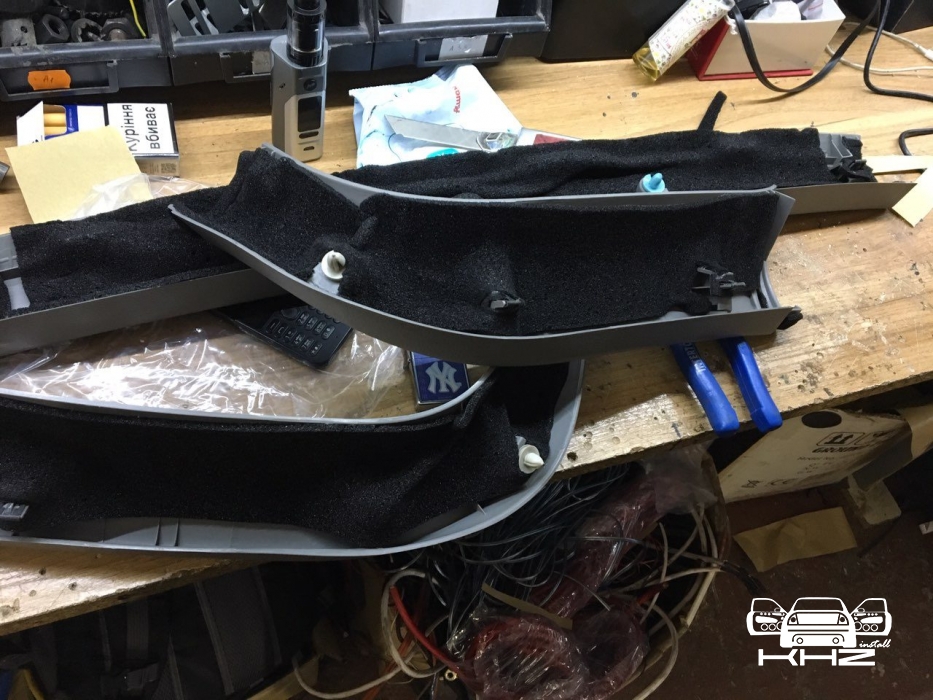

У шуму від дороги немає шансів потрапити в автомобіль! Так само ми обробили весь пластик, стійки, заглушки і декоративні накладки, щоб з часом вони не терлися між собою:

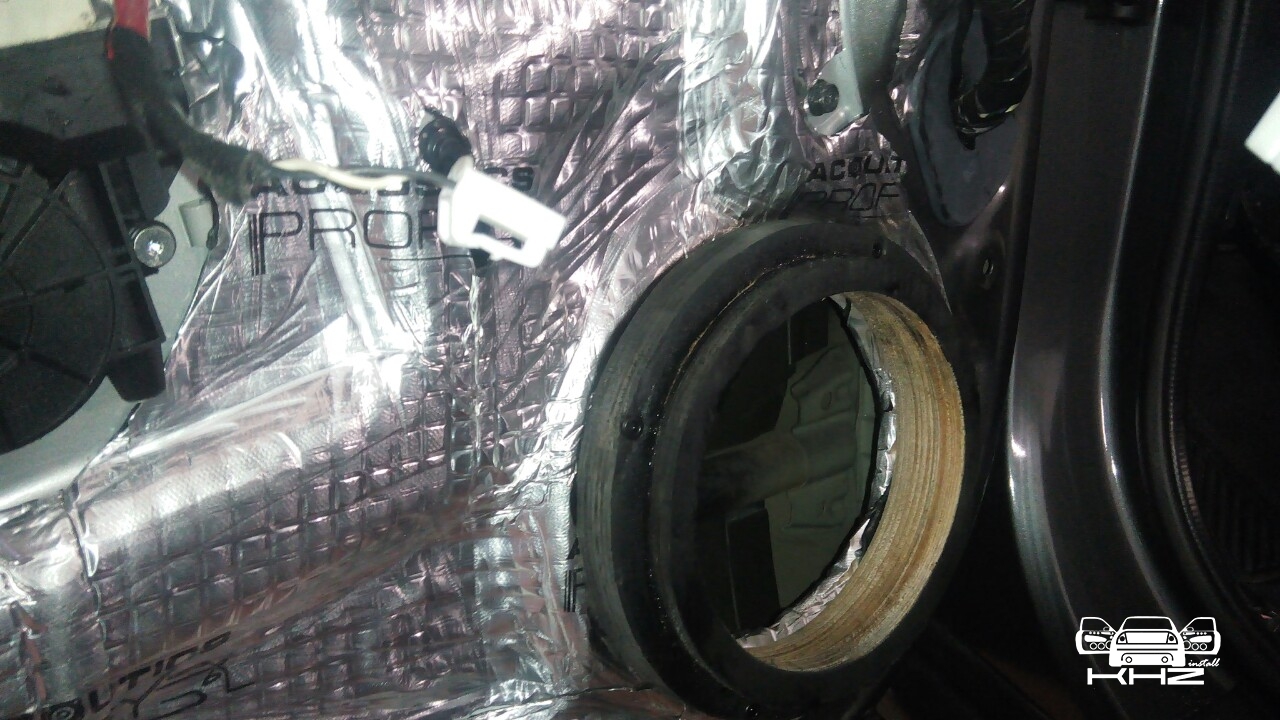

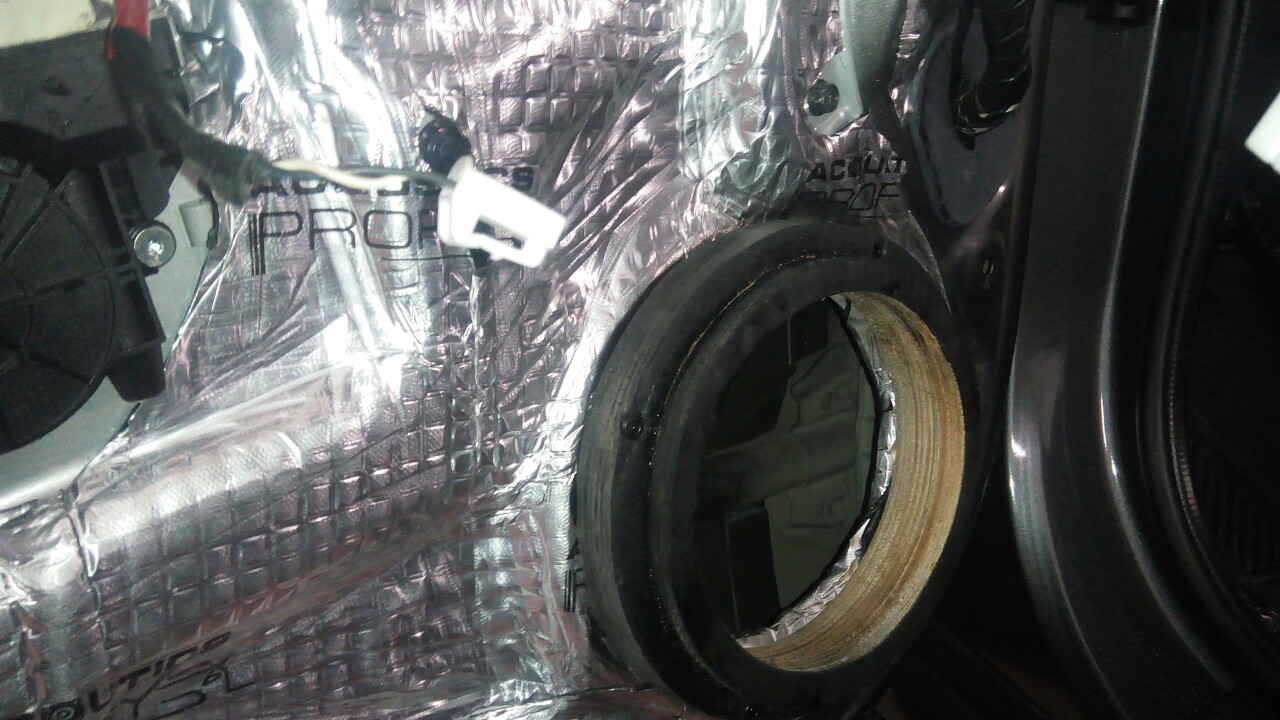

Тепер коли автомобіль обезшумлений і шумоізоляція Hyundai SantaFe вийшла на новий рівень, перейдемо до побудови нової акустичної системи з усіма новими елементами. І так що ж було заплановано зробити: - встановити нове гу з широкими можливостями налаштувань і високим рівнем сигналу - встановити два підсилювачі звуку, один для акустики, другий для сабової ланки - на фронт поставити акустику високого класу в компонентному виконанні - на тил акустику простіше, так би мовити для подзвучки - виготовити анатомічний сабвуфер в крило з цікавим сабвуфером, який би доповнив систему. Ось якось так, процес нижче: Було виготовлено проставочні кільця з фанери, для встановлення акустики, і закріплено до щитів, також усю акустичну проводку ми завели в двері від підсилювачів безпосередньо до динаміків.

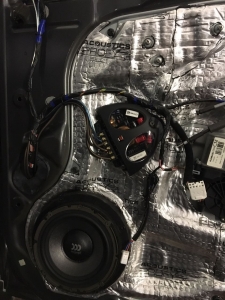

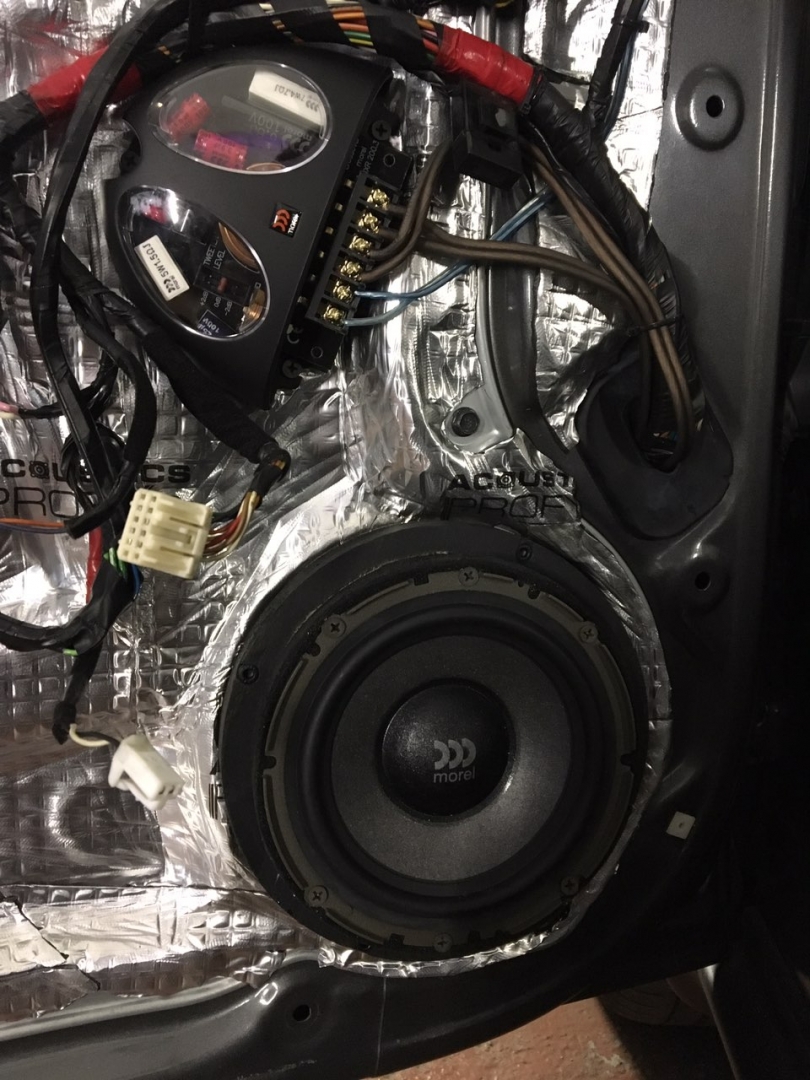

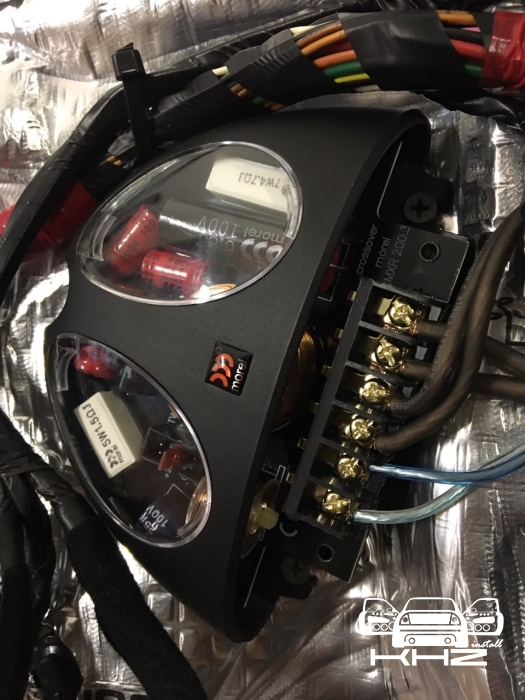

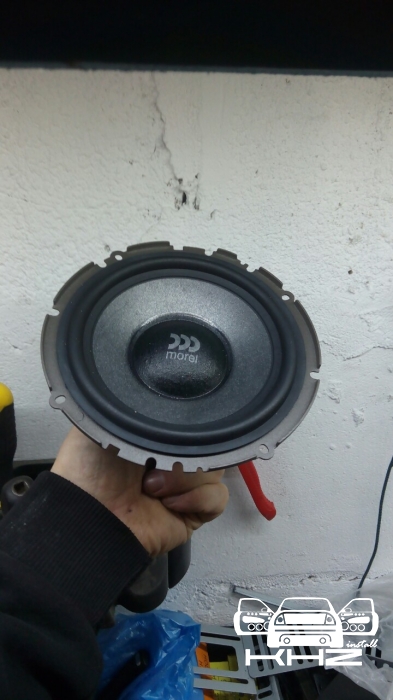

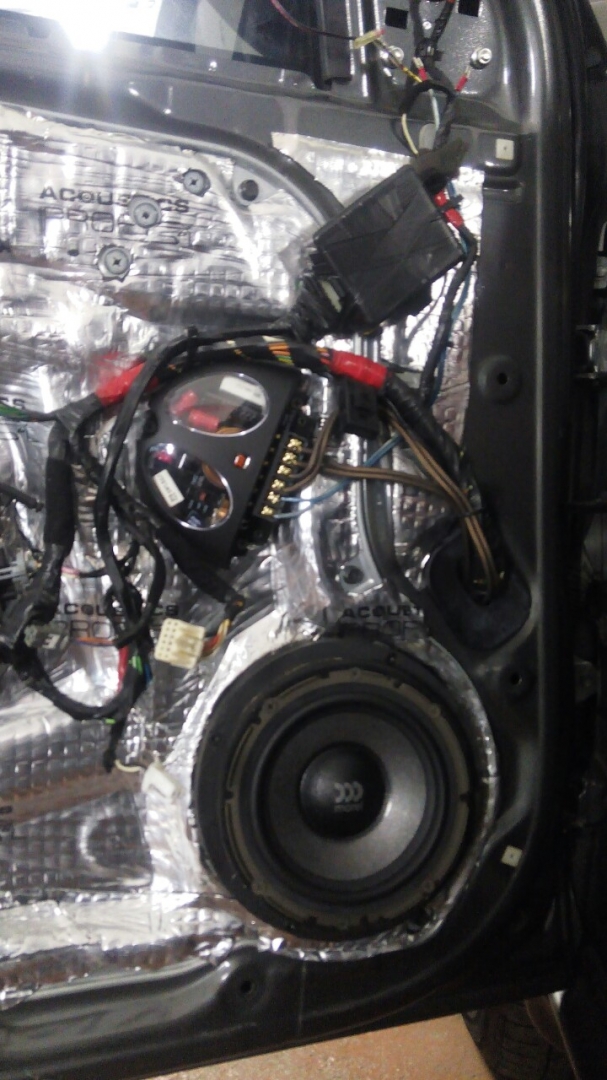

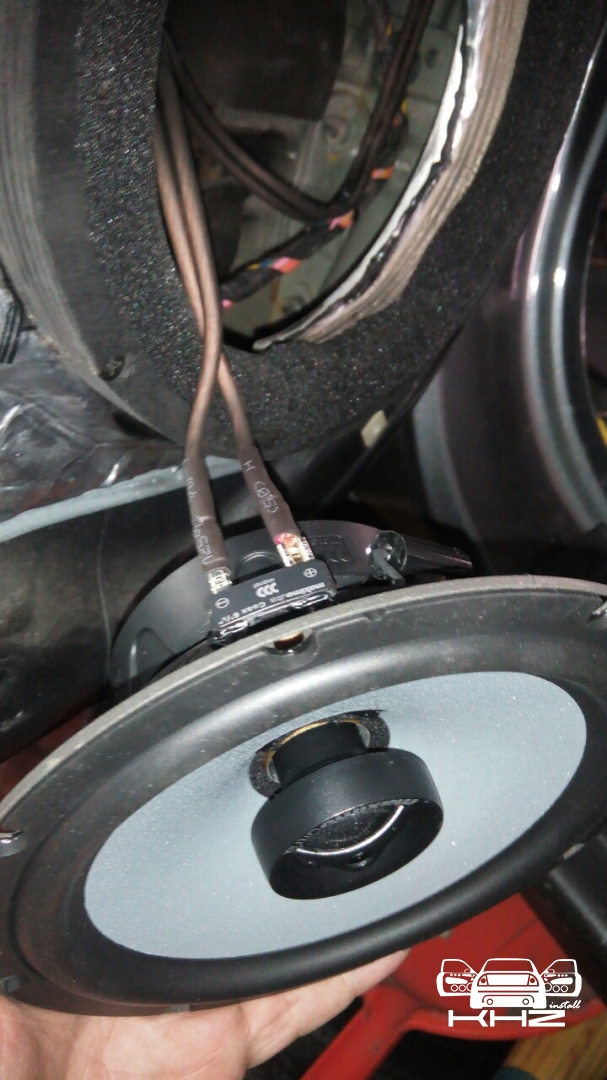

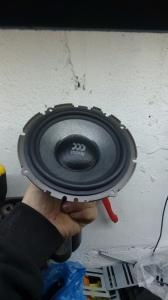

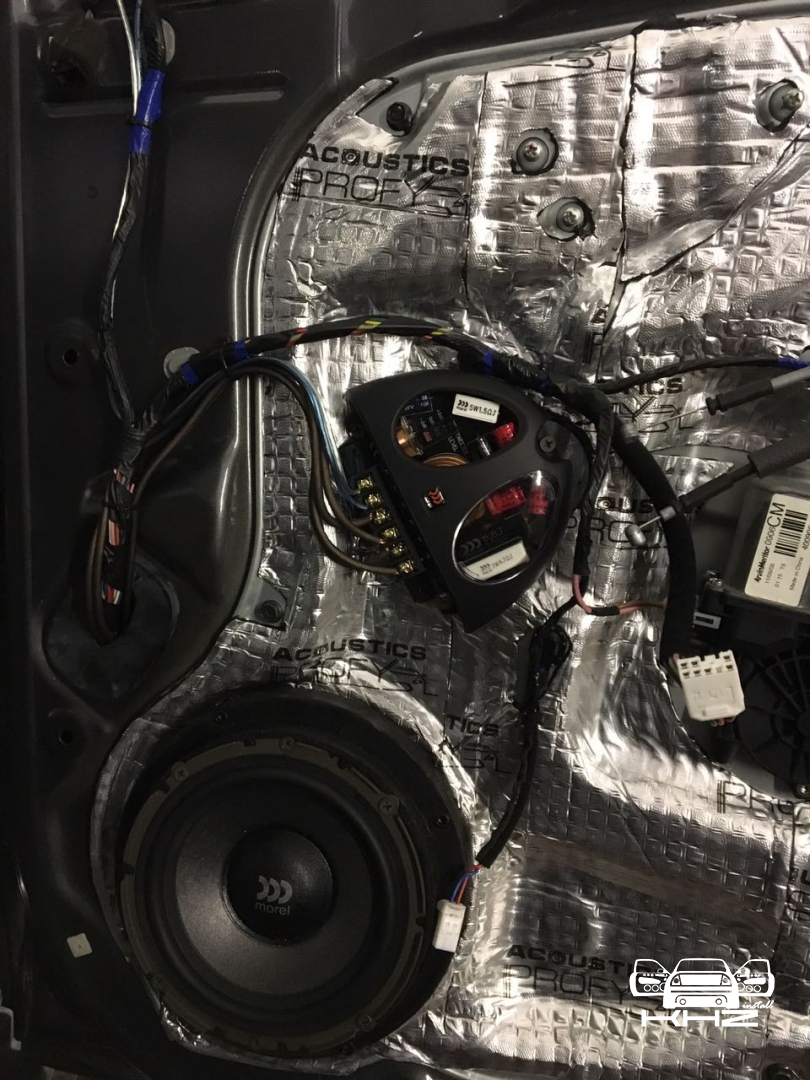

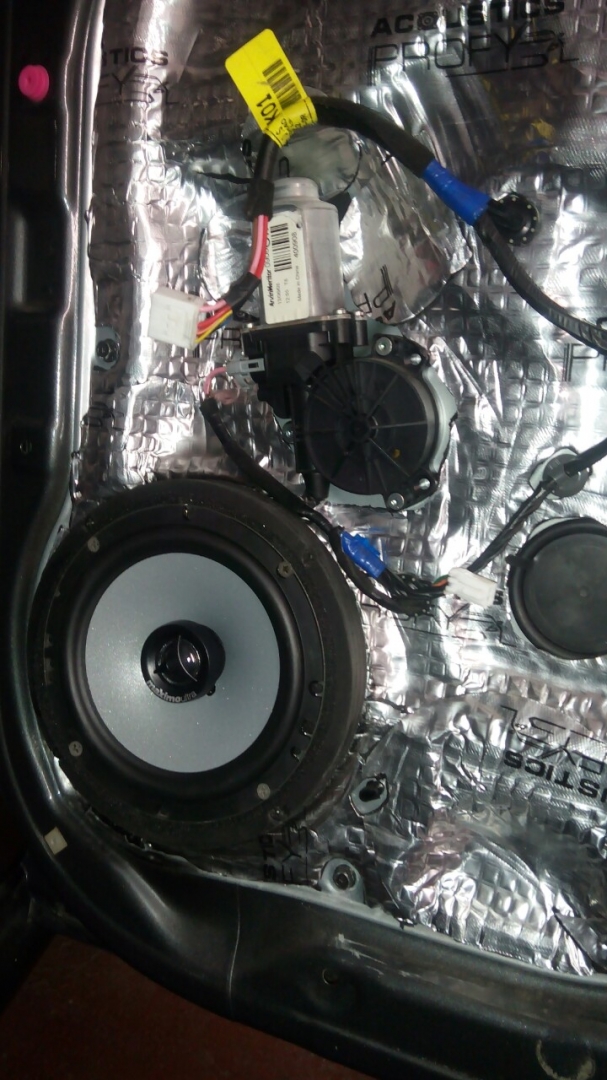

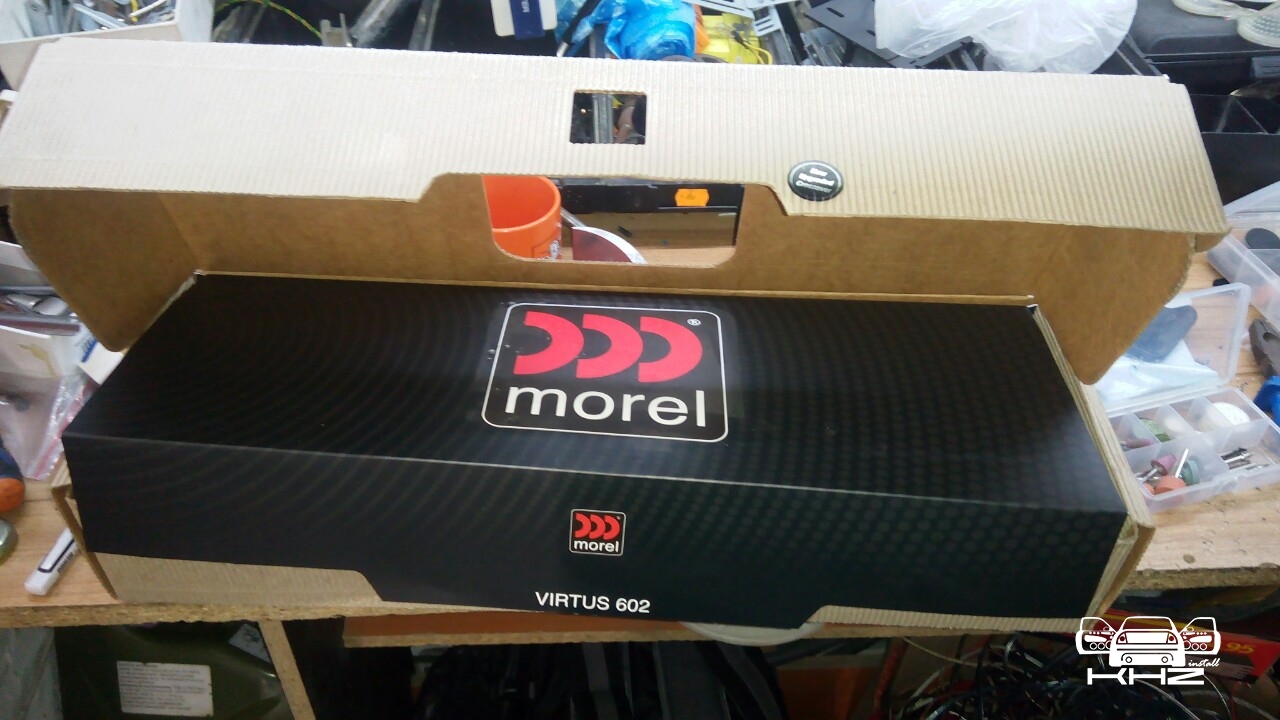

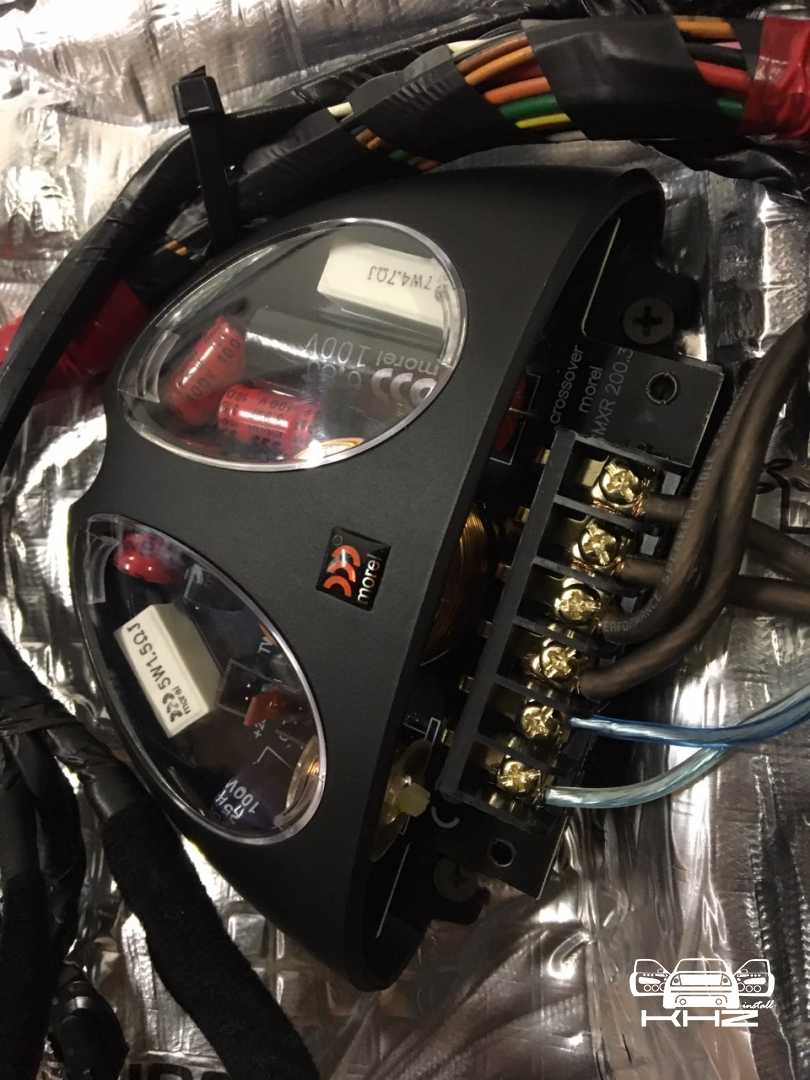

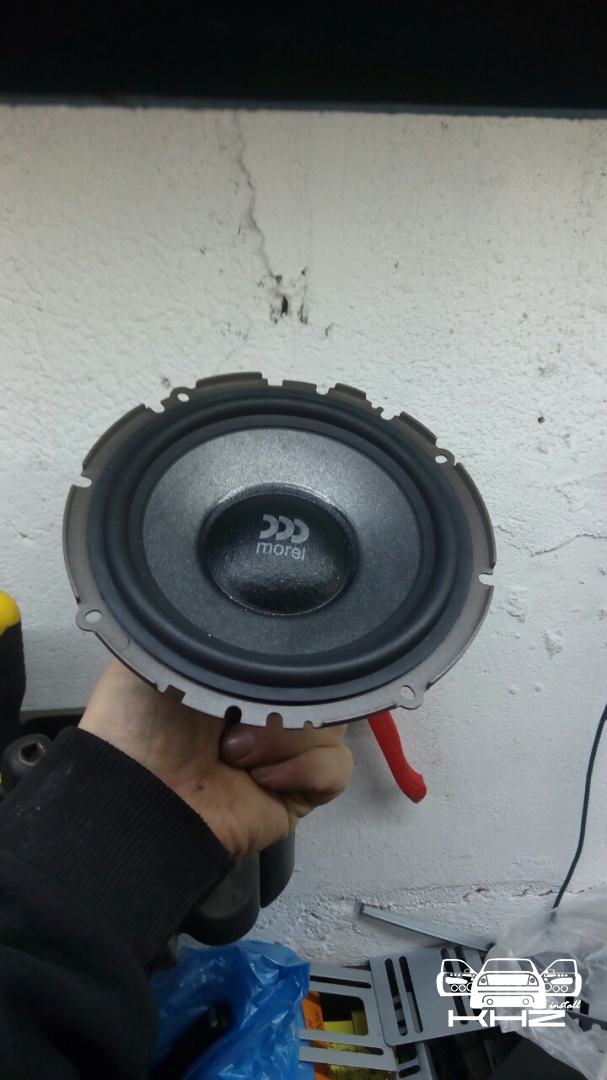

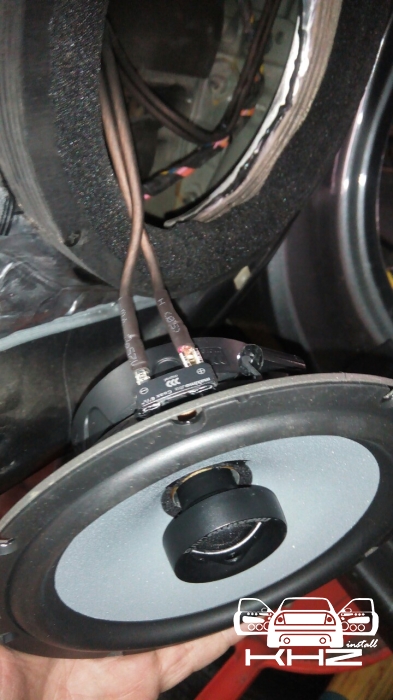

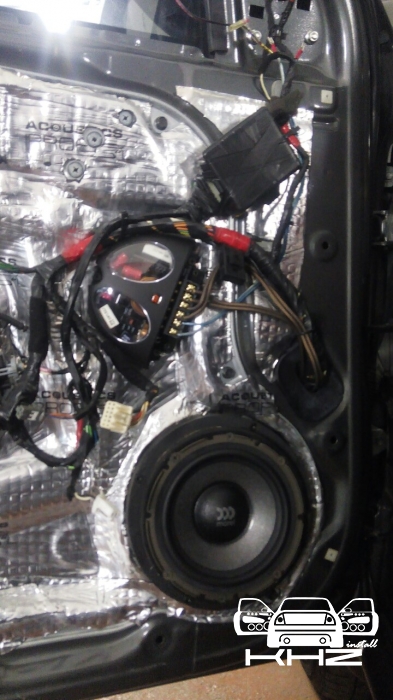

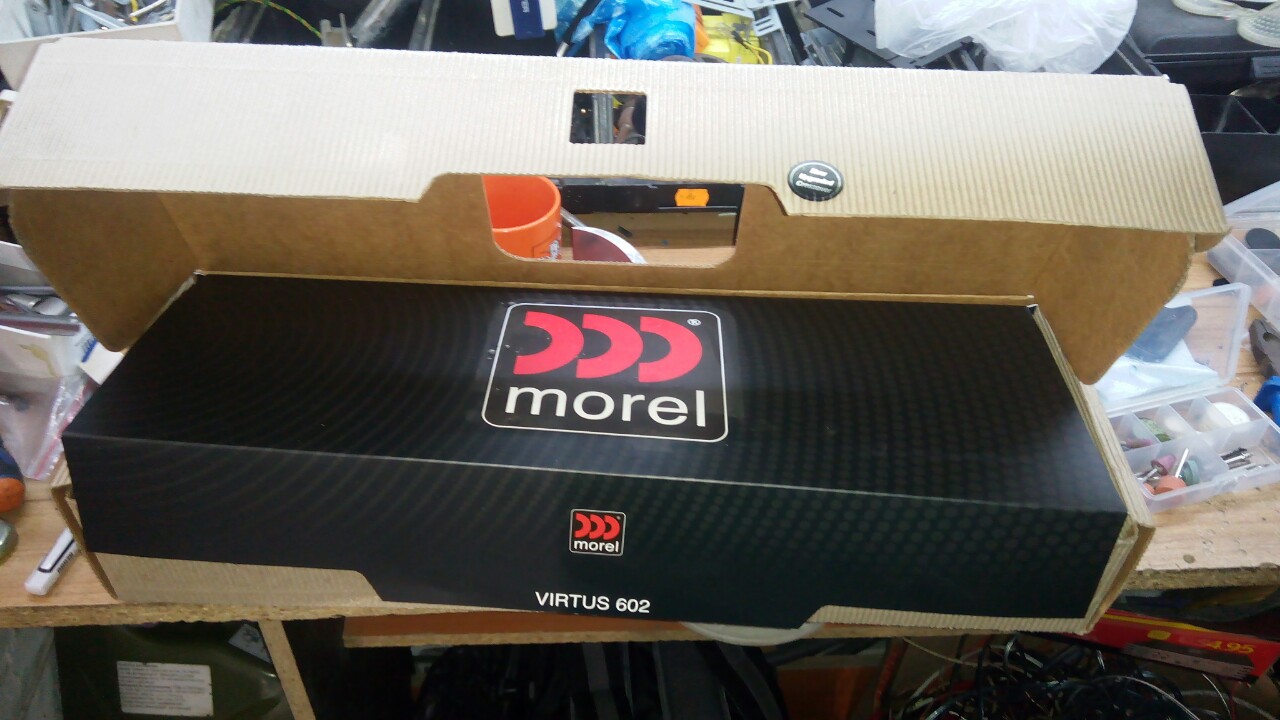

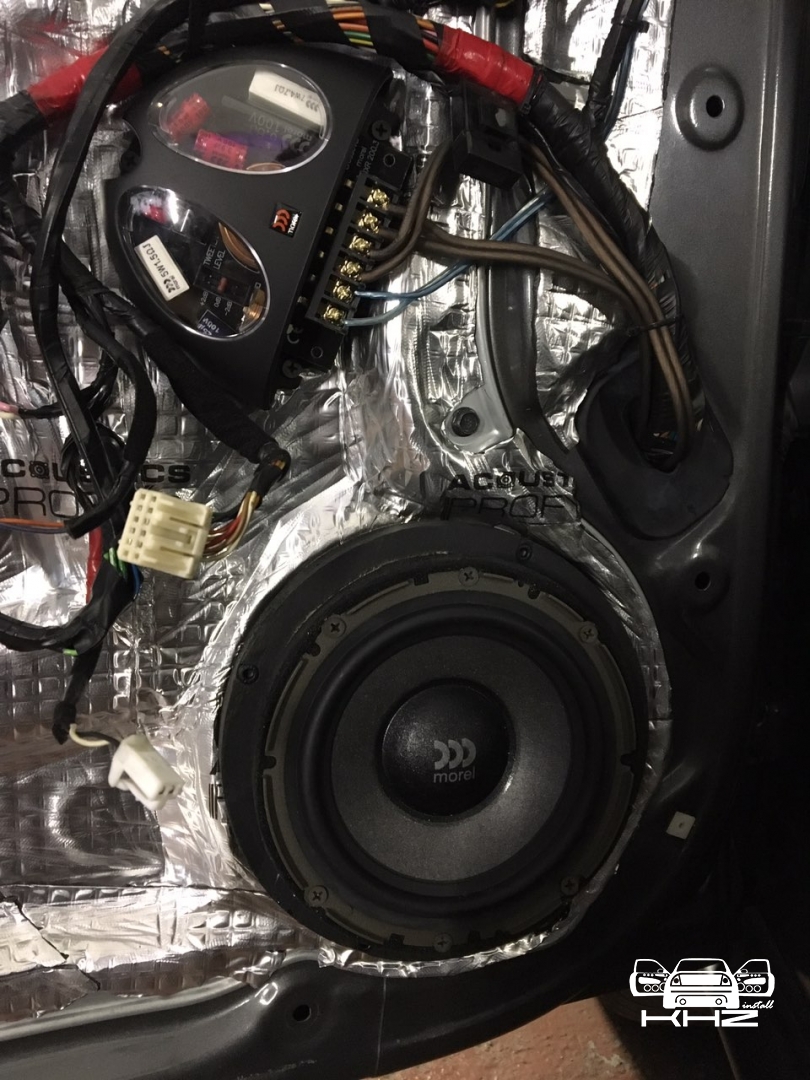

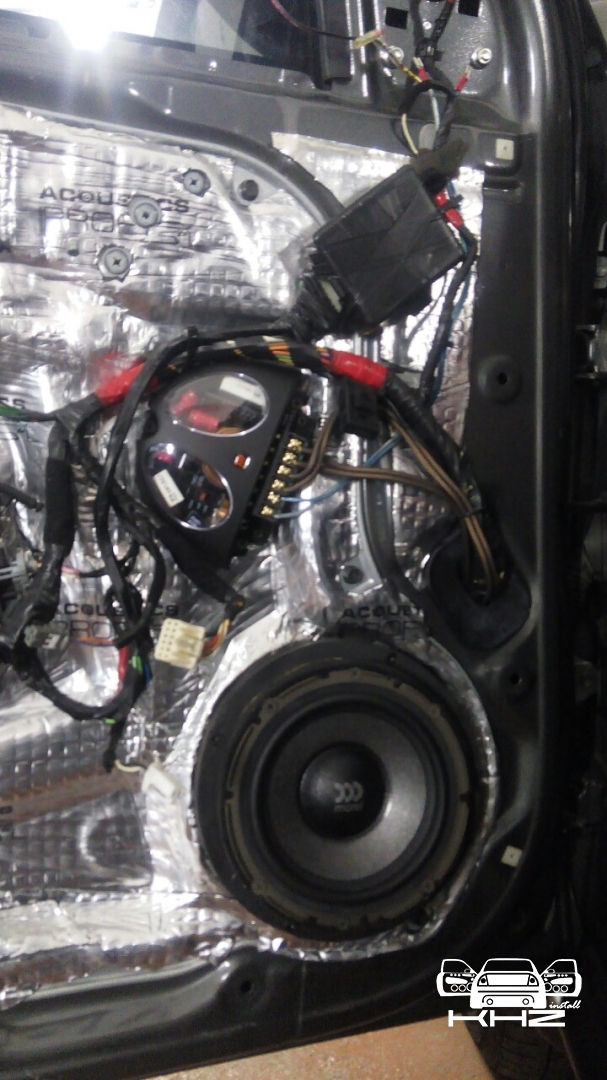

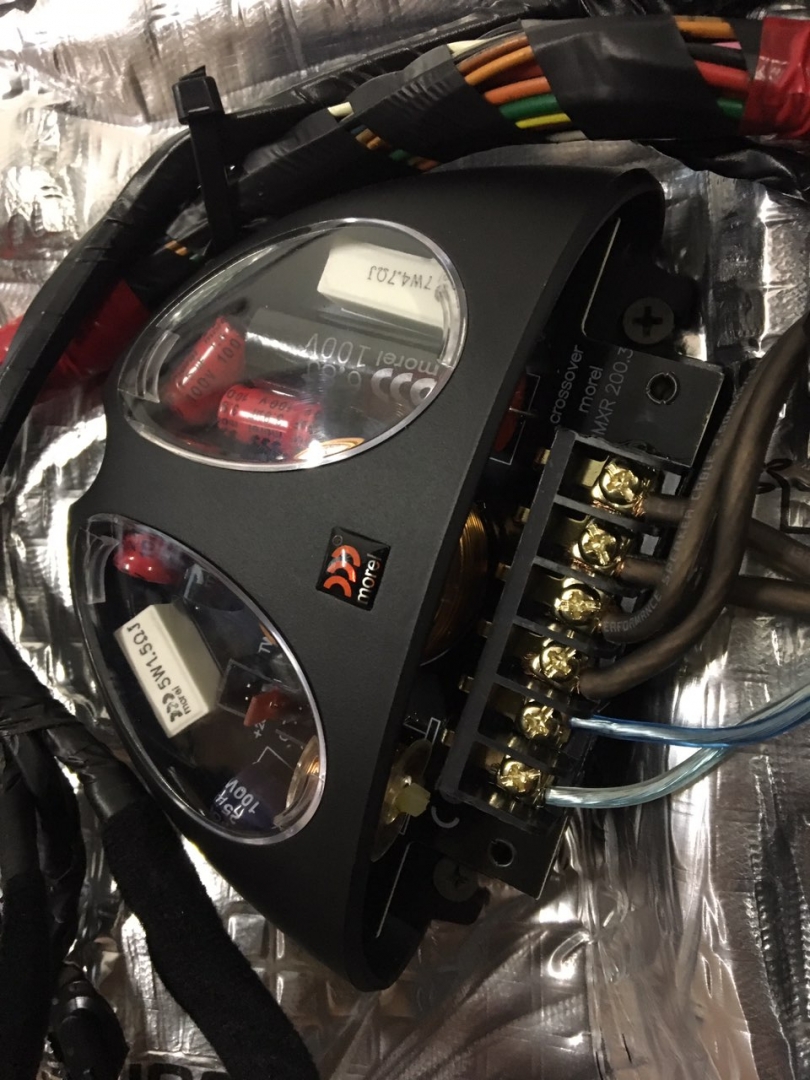

Вся проводка якісна і з високим перетином, щоб уникнути втрати потужності, а тепер про акустику, один із лідерів звуку - це, звісно, Morel, акустика Morel дуже добре зарекомендувала себе на ринку України, як за якістю, так і за звуковими характеристиками. На фронт була підібрана одна з топових моделей, а саме Morel Virtus 602, це акустика з гарною чутливістю і широким діапазоном частот. На тил була встановлена акустика лінійки простіше, а саме Morel maximo ultra coax 6, так як при побудові хорошого фронту задня акустика працює тільки як підзвучка. На фронті були ще цікаві кросовери, які розмістилися вище над динаміками, встановлена акустика в Hyundai Santa Fe має такий вигляд:

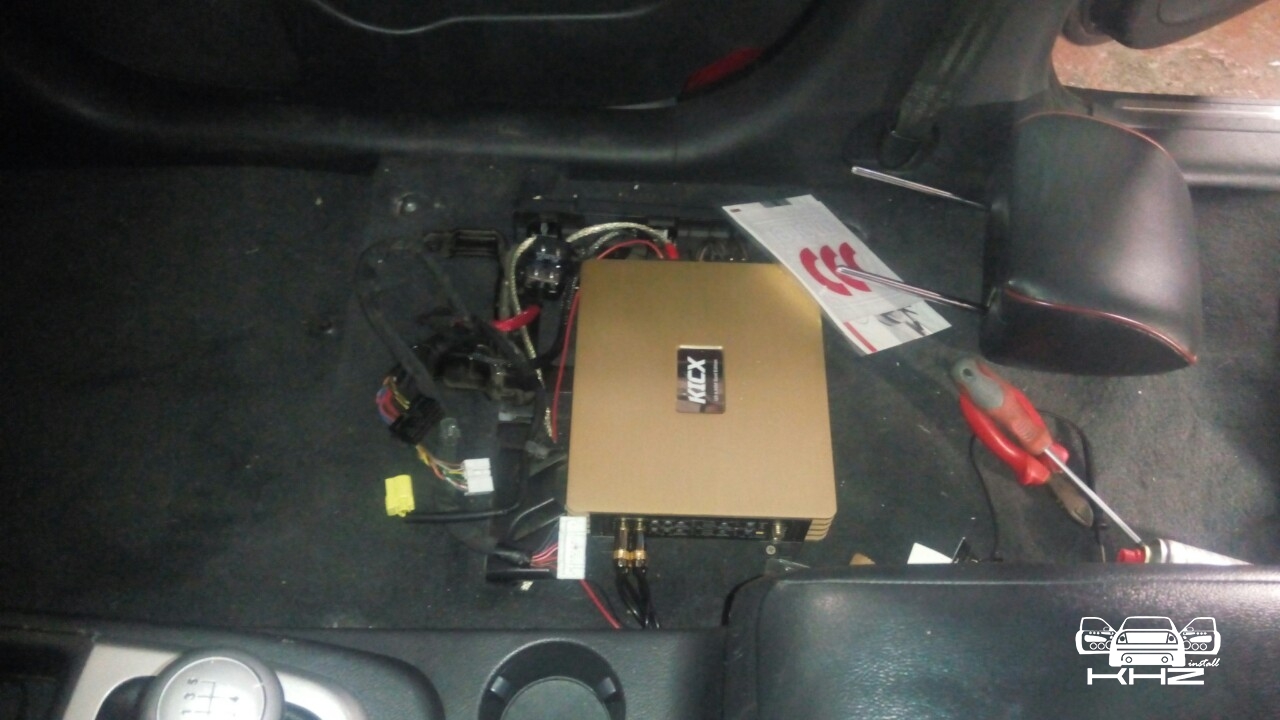

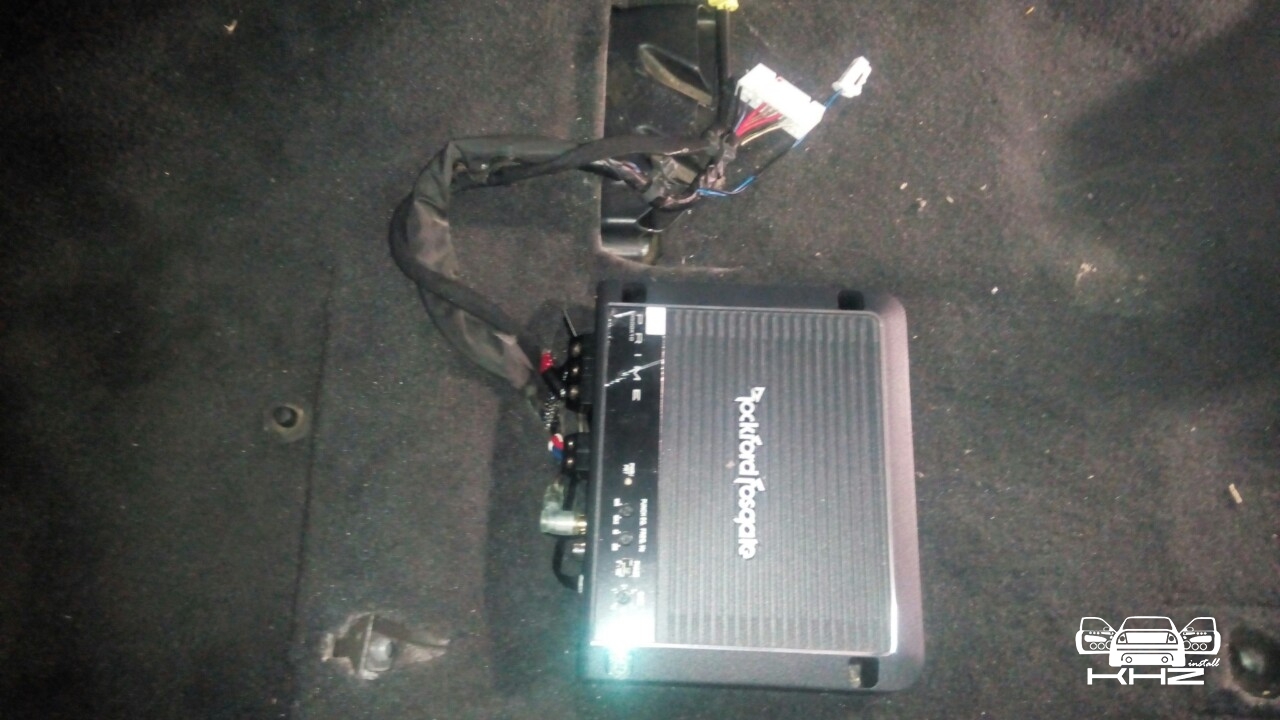

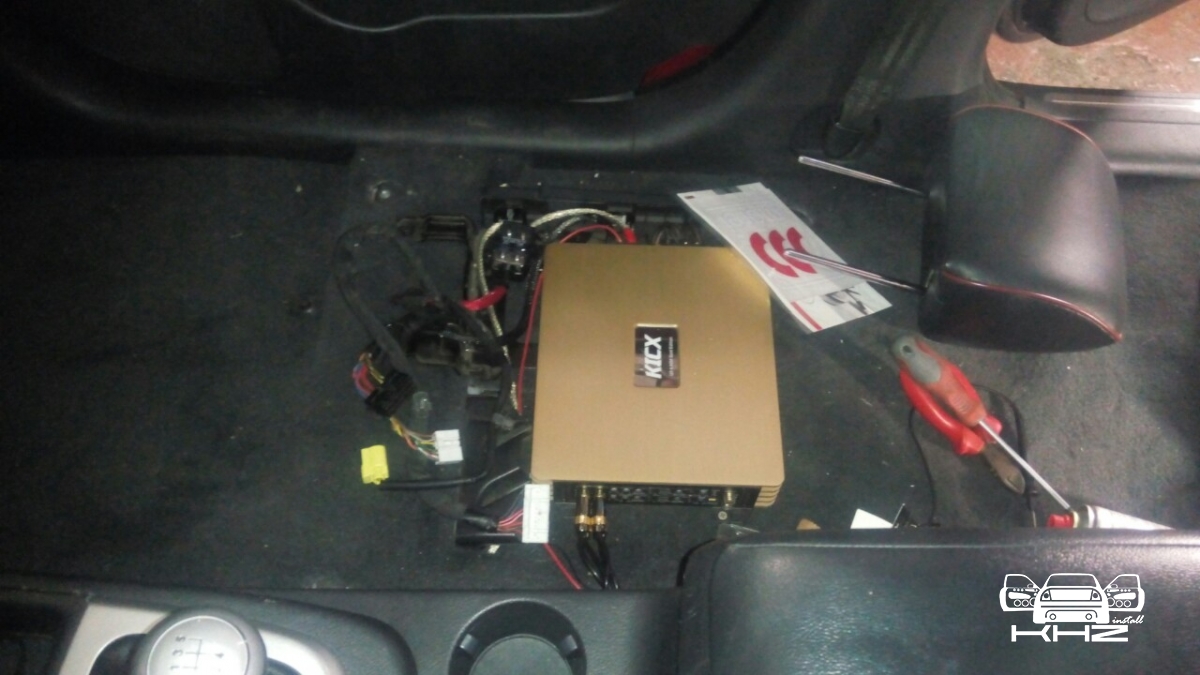

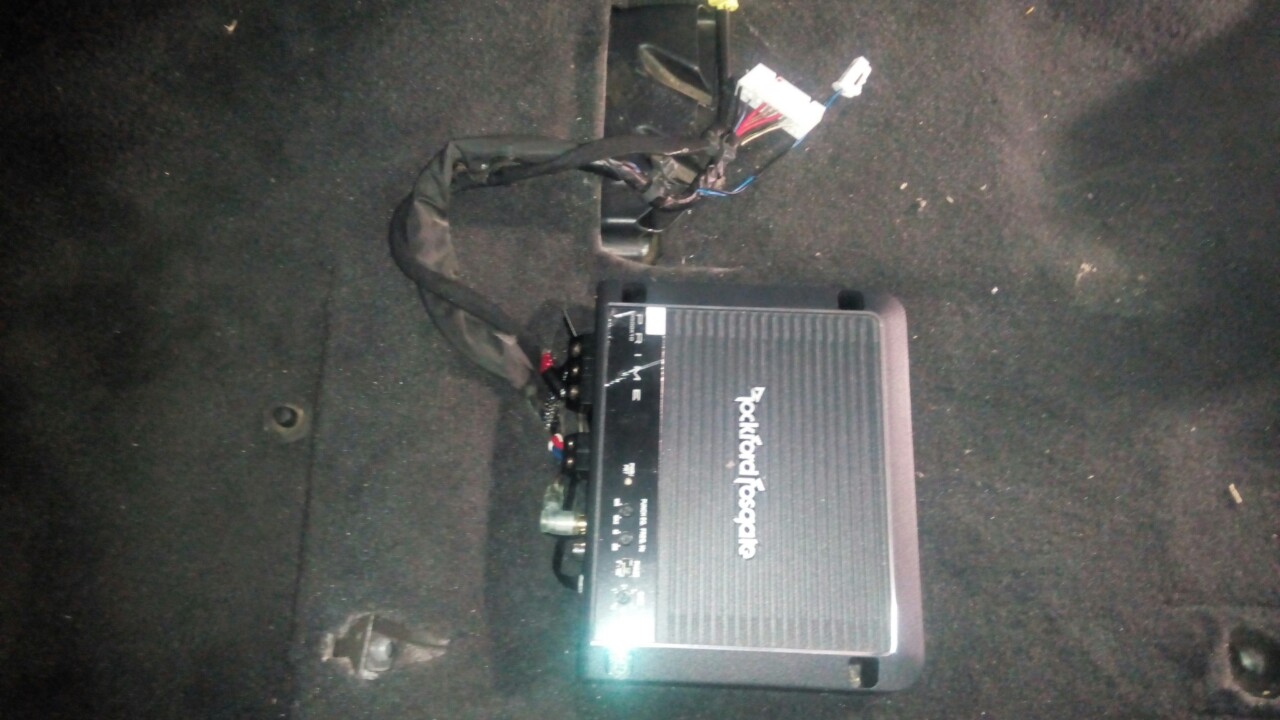

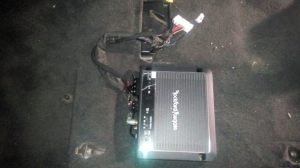

Акустика встановлена, далі підсилювачі звуку, єдине місце в Хюндай Санта Фе для встановлення підсилювачів - це під сидіннями. З одного боку було розміщено 4-х канальний Kicx QS 4.95 Gold і розподільник живлення для другого підсилювача Rockford R500 x1, який є моноблоком з потужністю в 500Вт в підключенні в 2 Ом. І має компактні розміри. Силова проводка була прокладена вся мідна і хорошого перетину, так само була захищена зміїною шкірою.

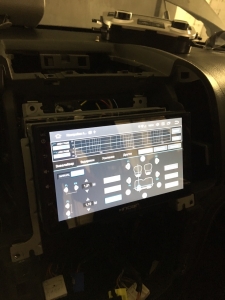

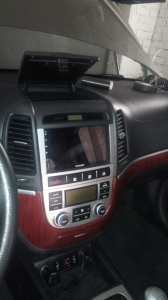

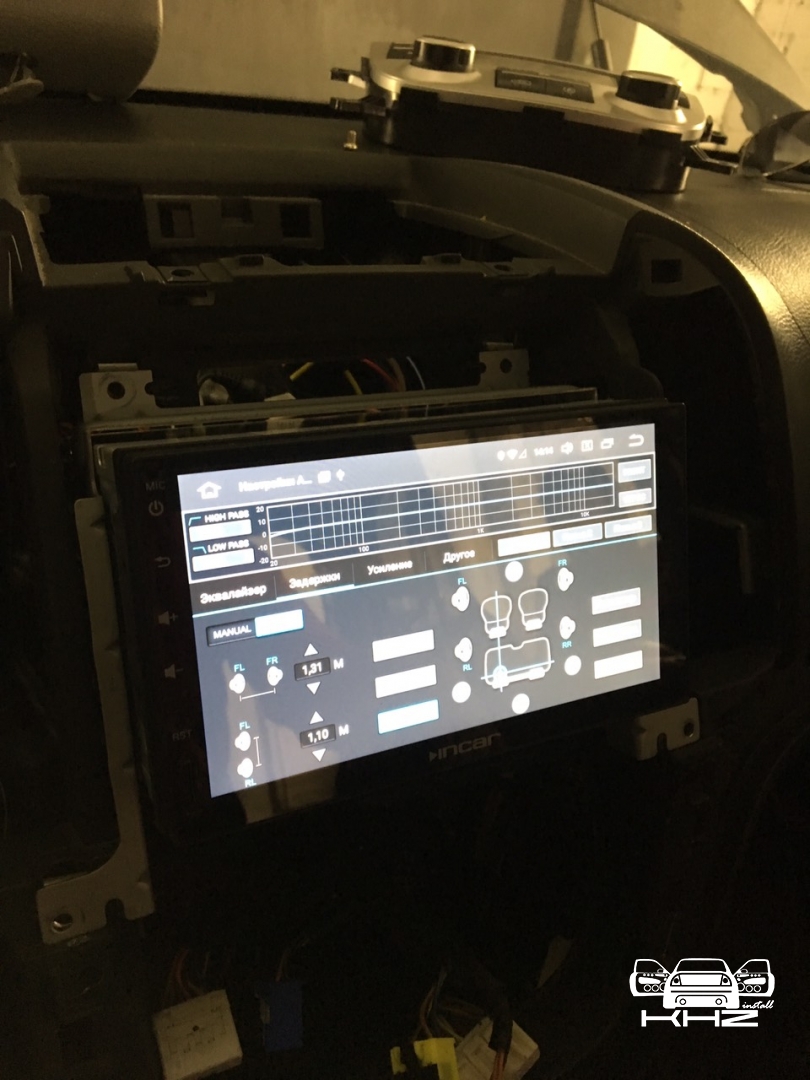

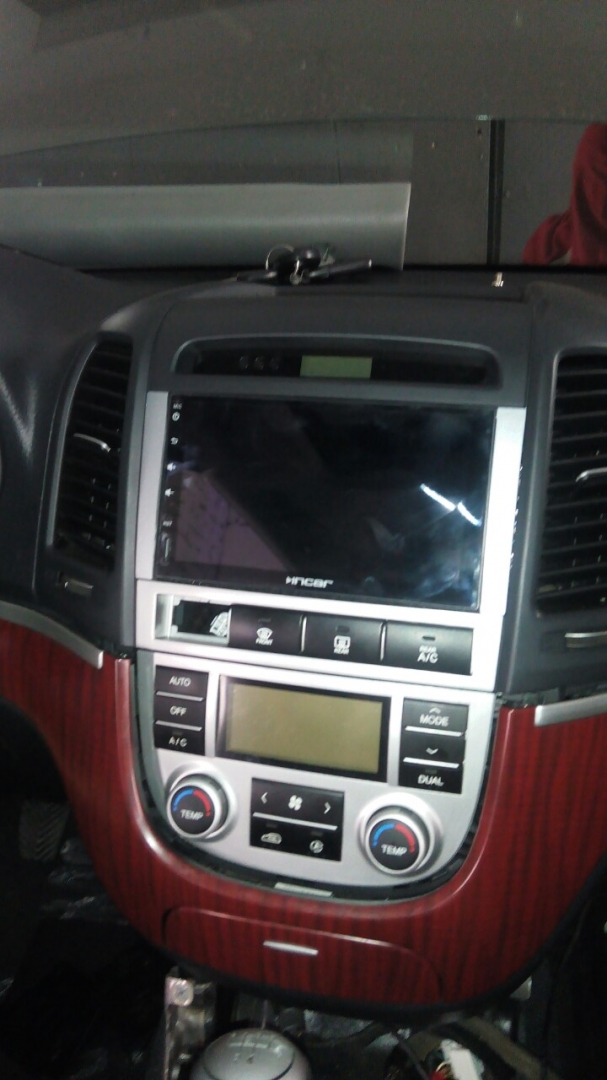

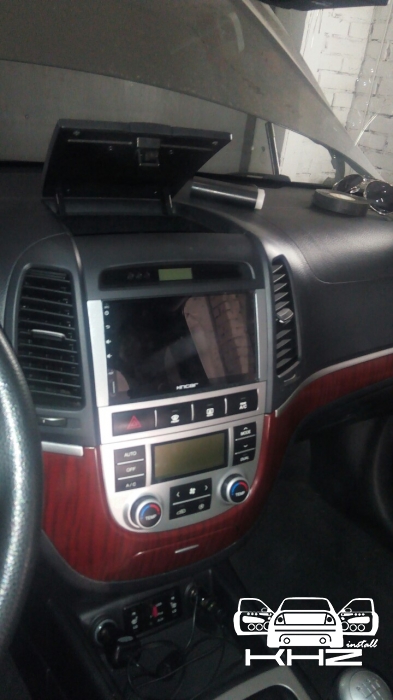

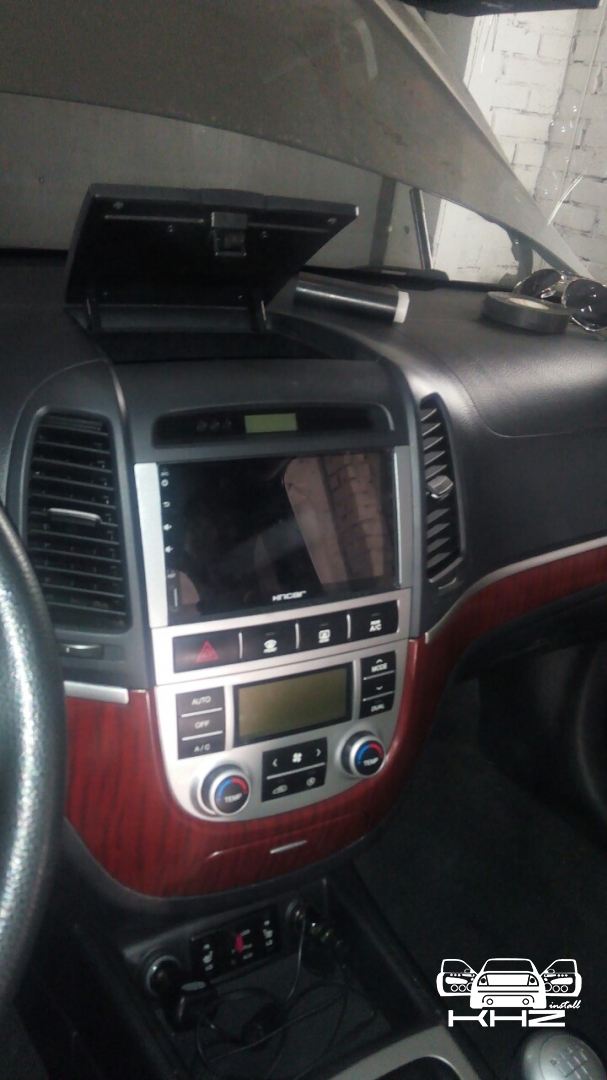

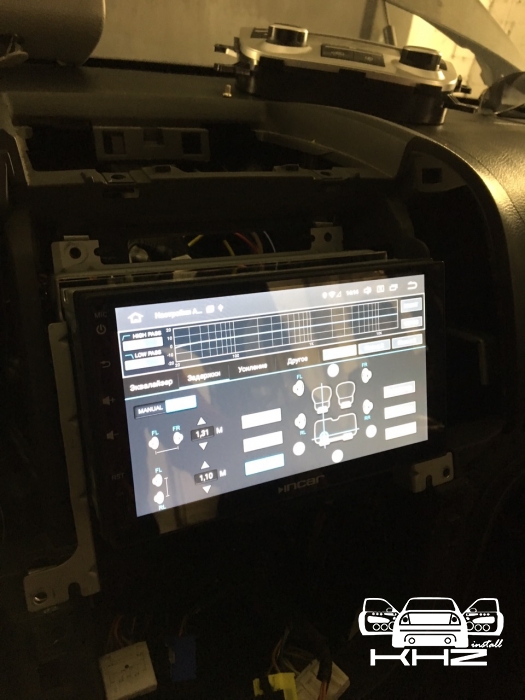

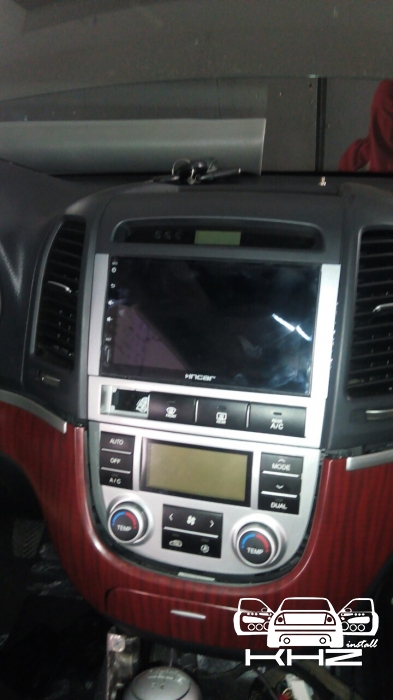

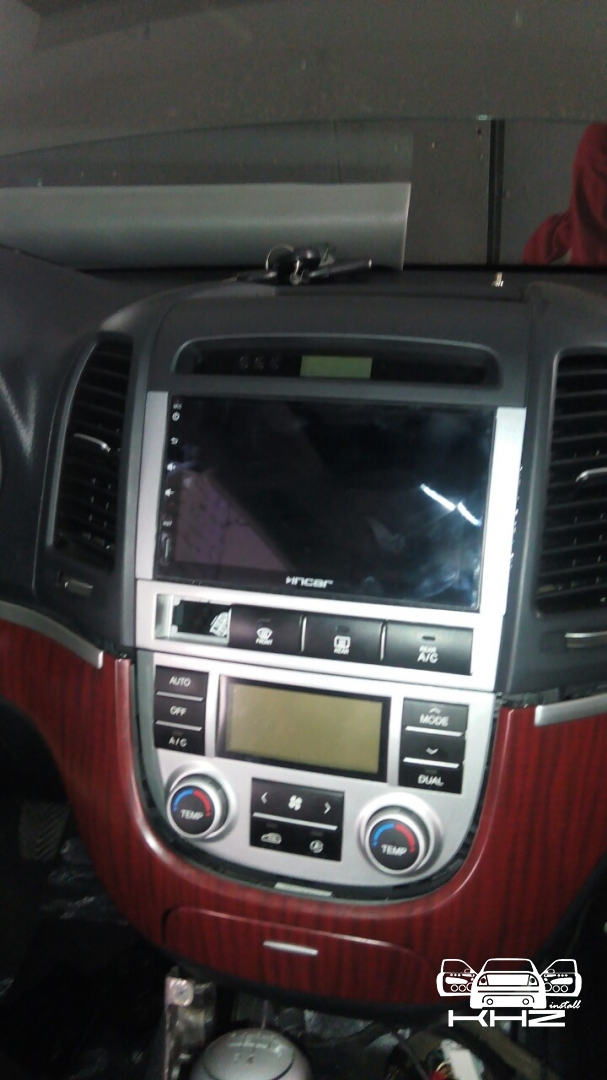

Підсилювач звуку для акустики в Hyundai SantaFe був закріплений на металеву раму, але на якій був штатний підсилювач, моноблок закріпився до підлоги через килим за допомогою дерев'яних рамок. Далі мова піде про заміну магнітоли в Хюндай Санта Фе. Заводська магнітола дуже псувала звук, а завдання стояло його поліпшити, однозначно вона була до заміни, у нас був 100% варіант у відповідному бюджеті, хоч магнітола і китайська, але вона зроблена дуже якісно і не поступається брендовим магнітолам, які в 2 рази дорожче! Це процесорна магнітола з повним спектром налаштувань і затримок INCAR AHR 9280 DSP, так як ми ставимо її в не перший раз, ми знаємо що вона не підведе. Єдиний нюанс в установці, це те що перехідна рамка для установки, що не фантастично підходить до магнітол не брендовим, з цього ми її допрацювали, і інсталювали так:

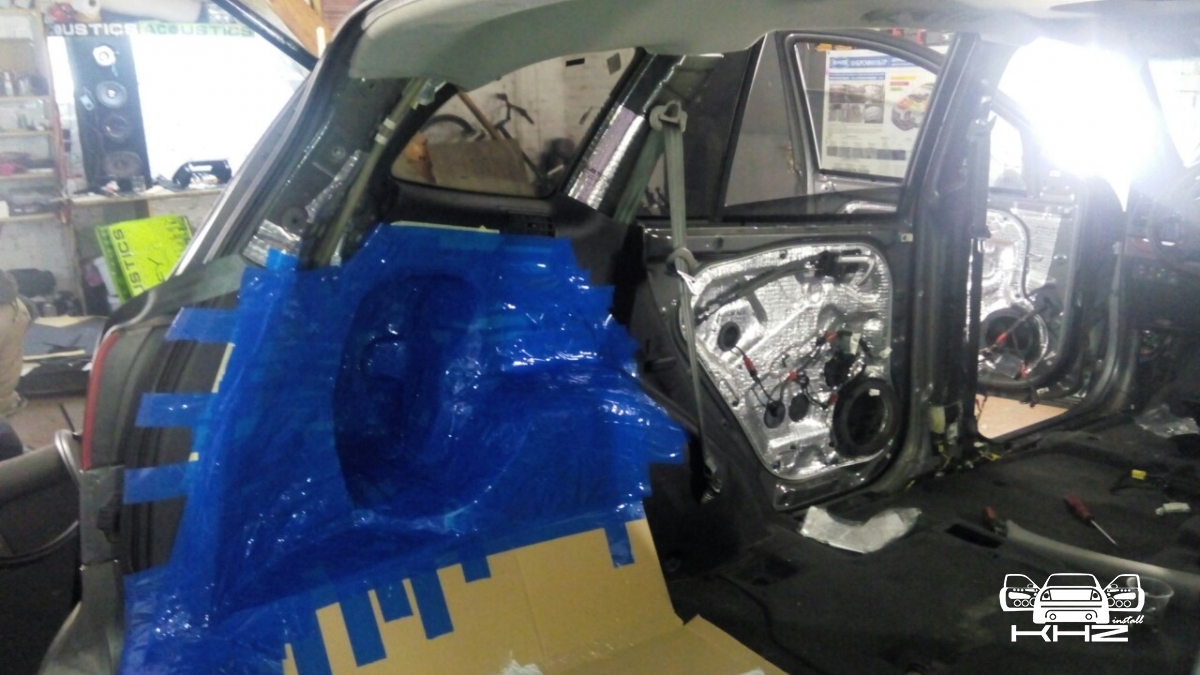

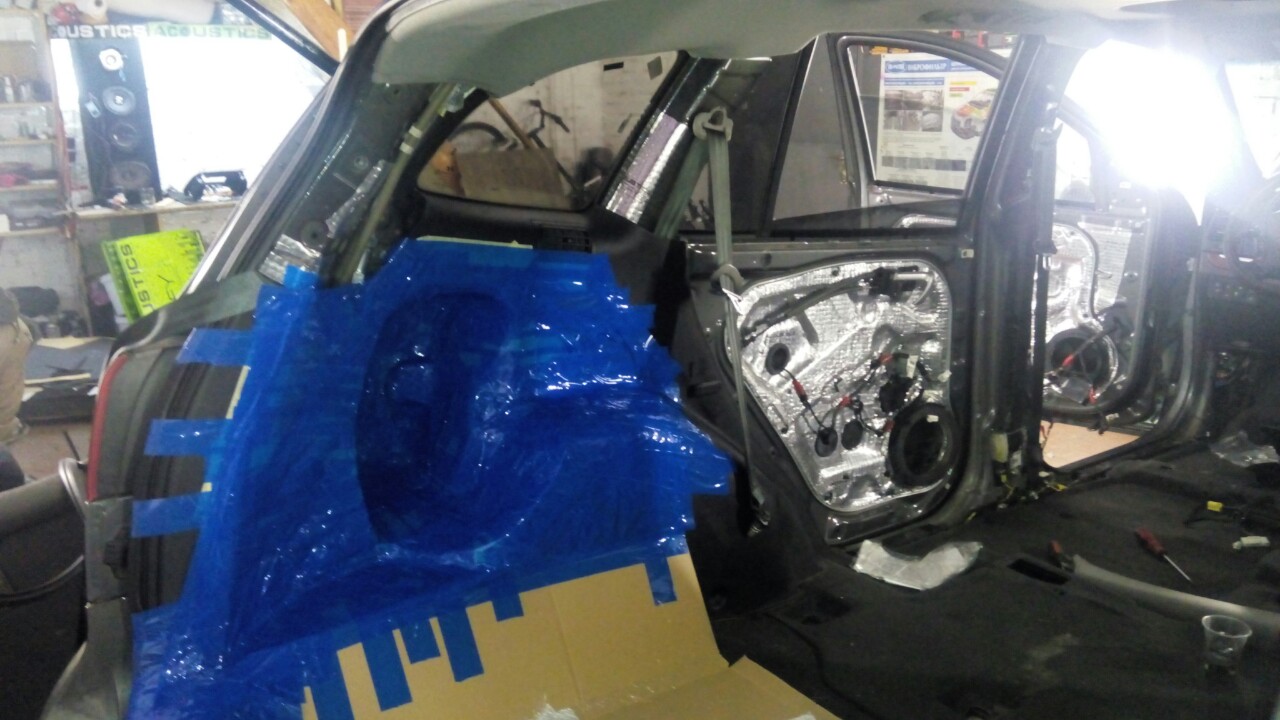

Так само ми під'єднали штатний роз'єм ЮСБ до нової магнітоли, щоб це виглядало максимально по штатному. Ну і на фінал ми залишили виготовлення анатомічного сабвуфера в цей автомобіль, починаємо з обклеювання ніші і вирізки посадки в пластику:

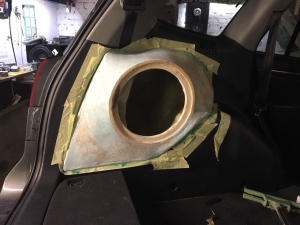

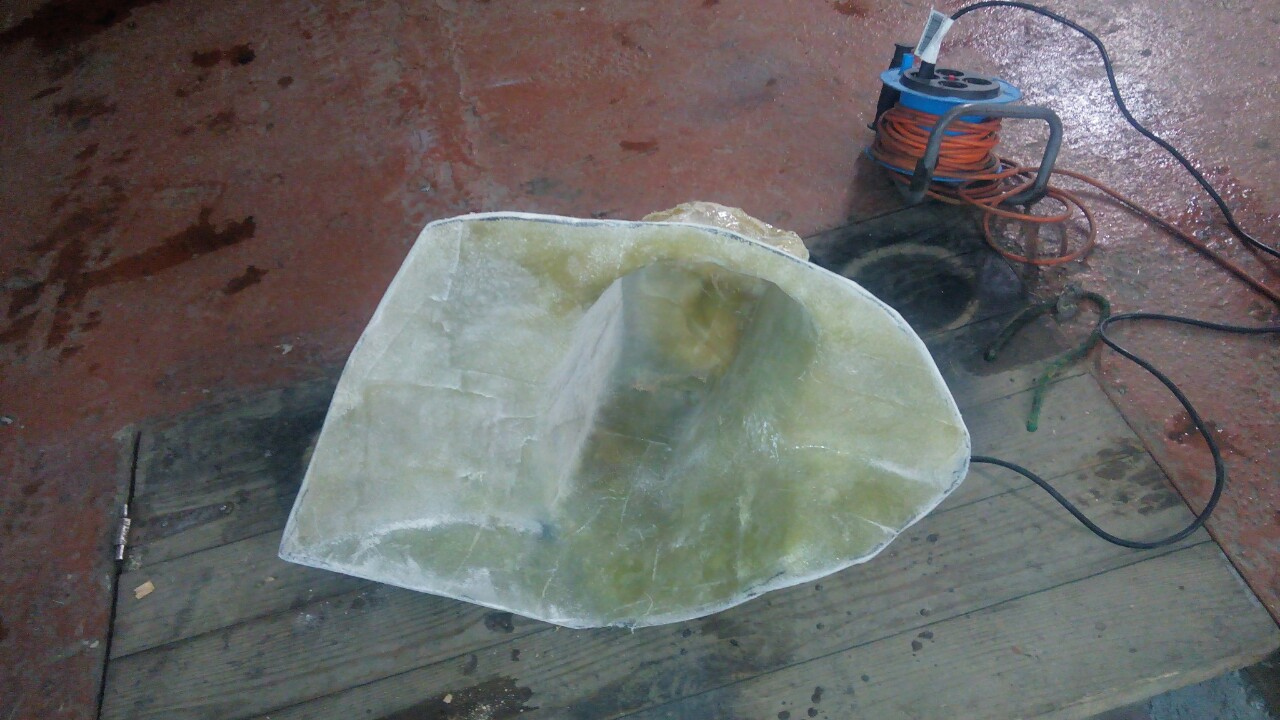

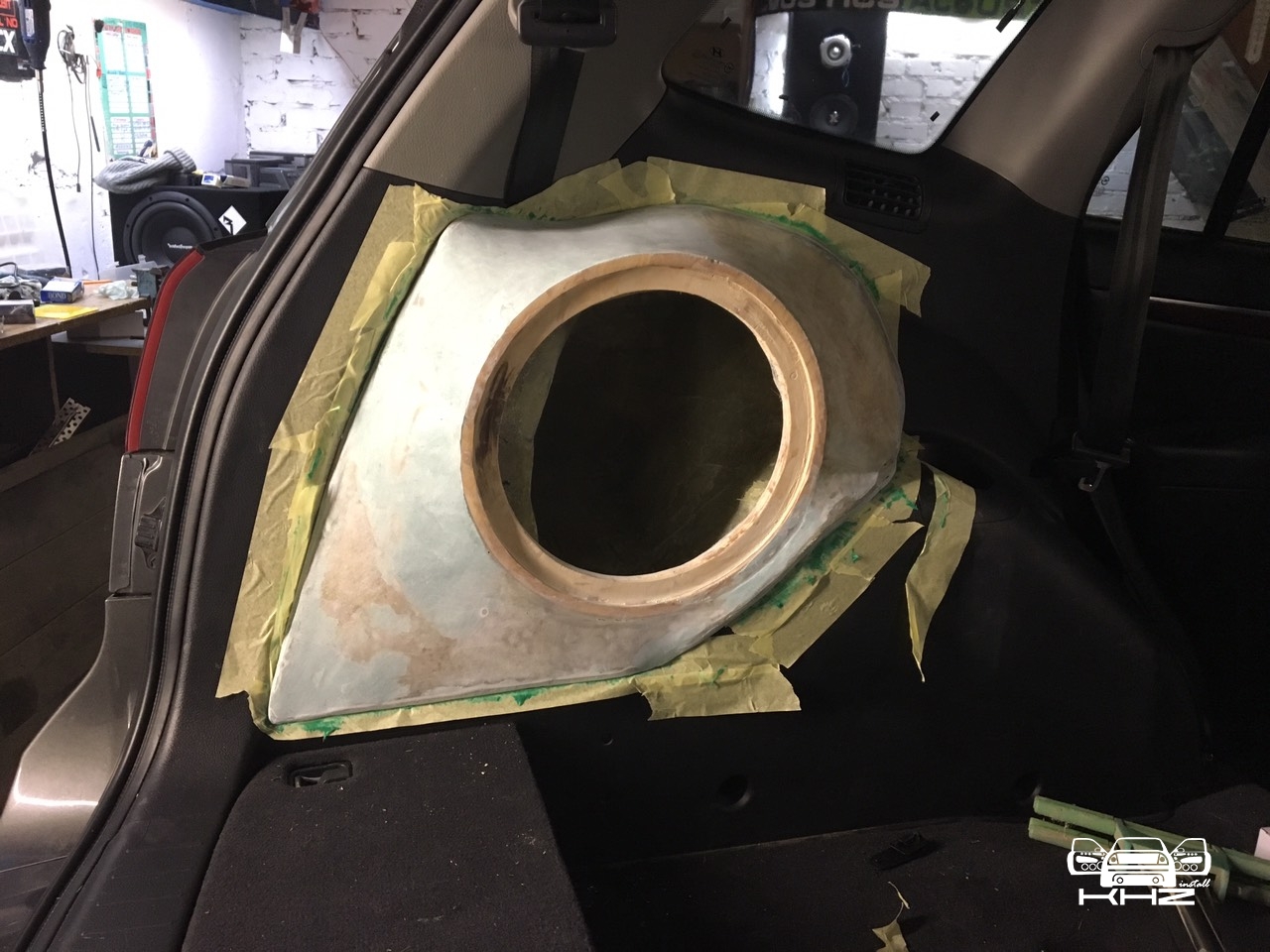

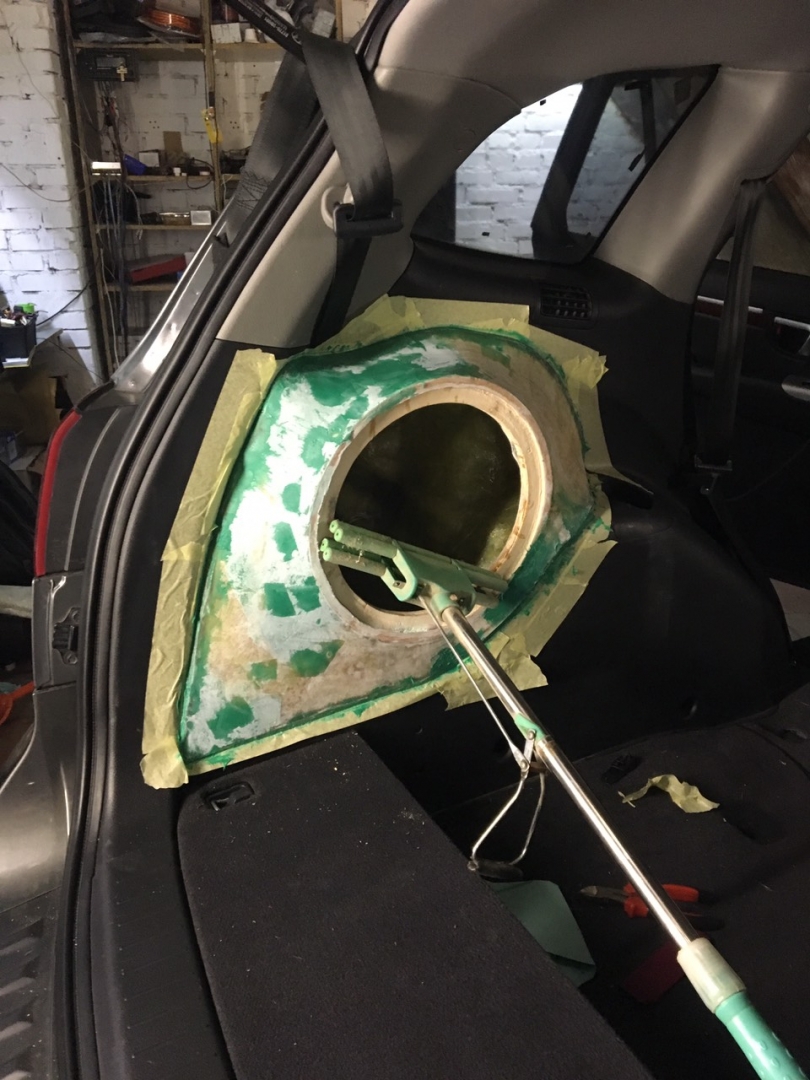

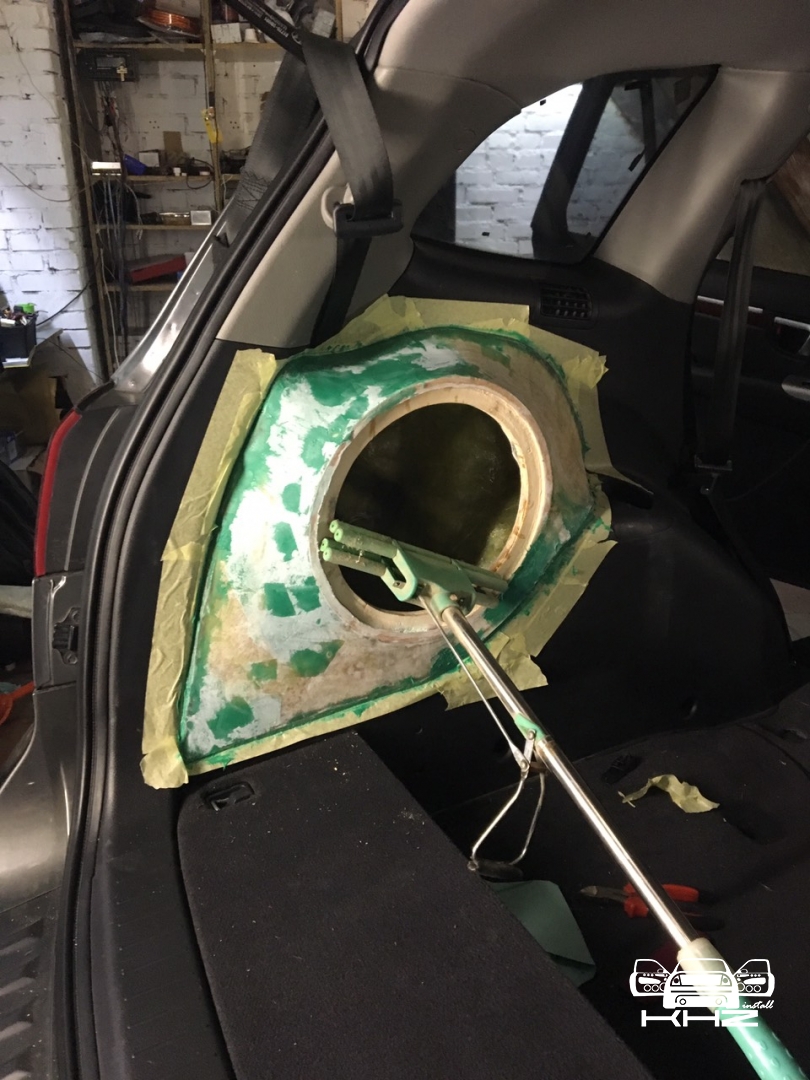

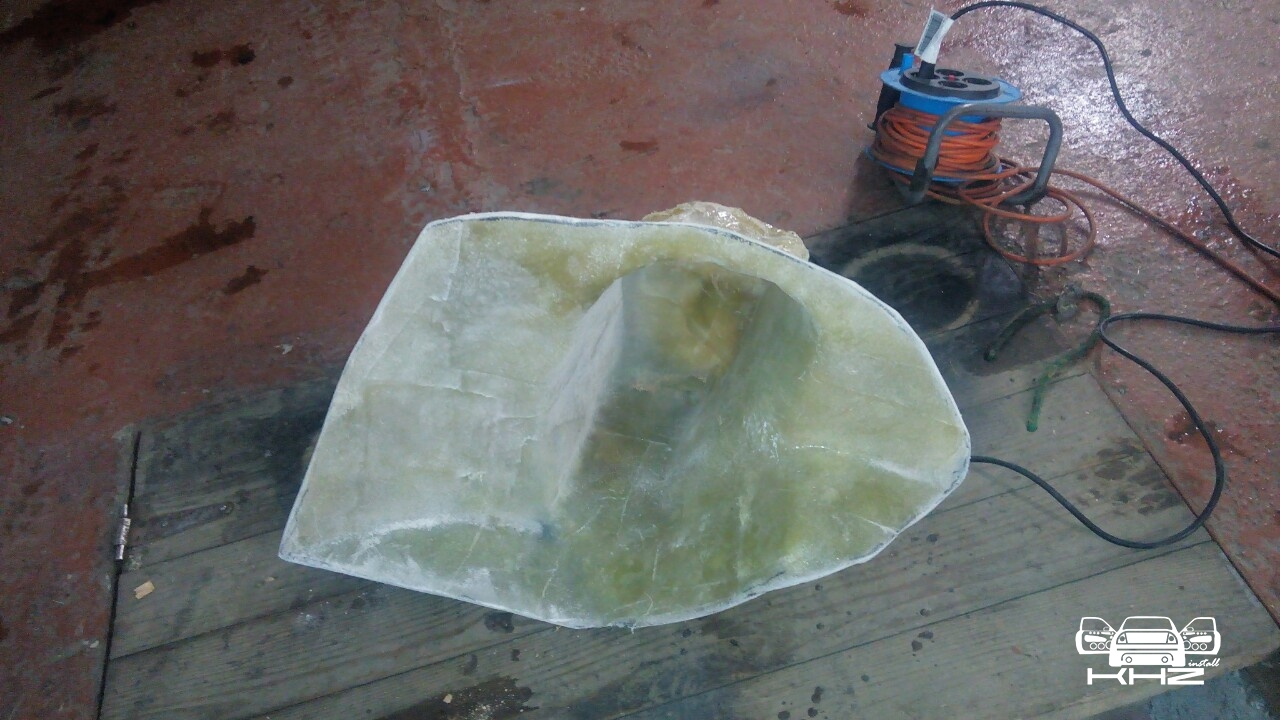

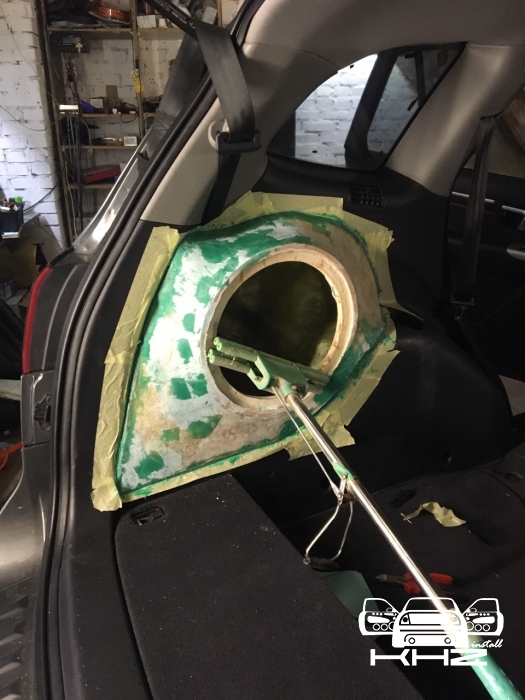

Нанесли смолу і скломат, зняли матрицю, зробили потовщення стінок і обрізали по межах, щоб сформувати лицьову стінку і встановити посадкове кільце під сабвуфер.
Коли ми сформували лицьову стінку сабвуфера Hyundai SantaFe, і зміцнили її зсередини, ми отримали ось такий виріб, і приступили до формування виробу, прибираючи всі зазори.

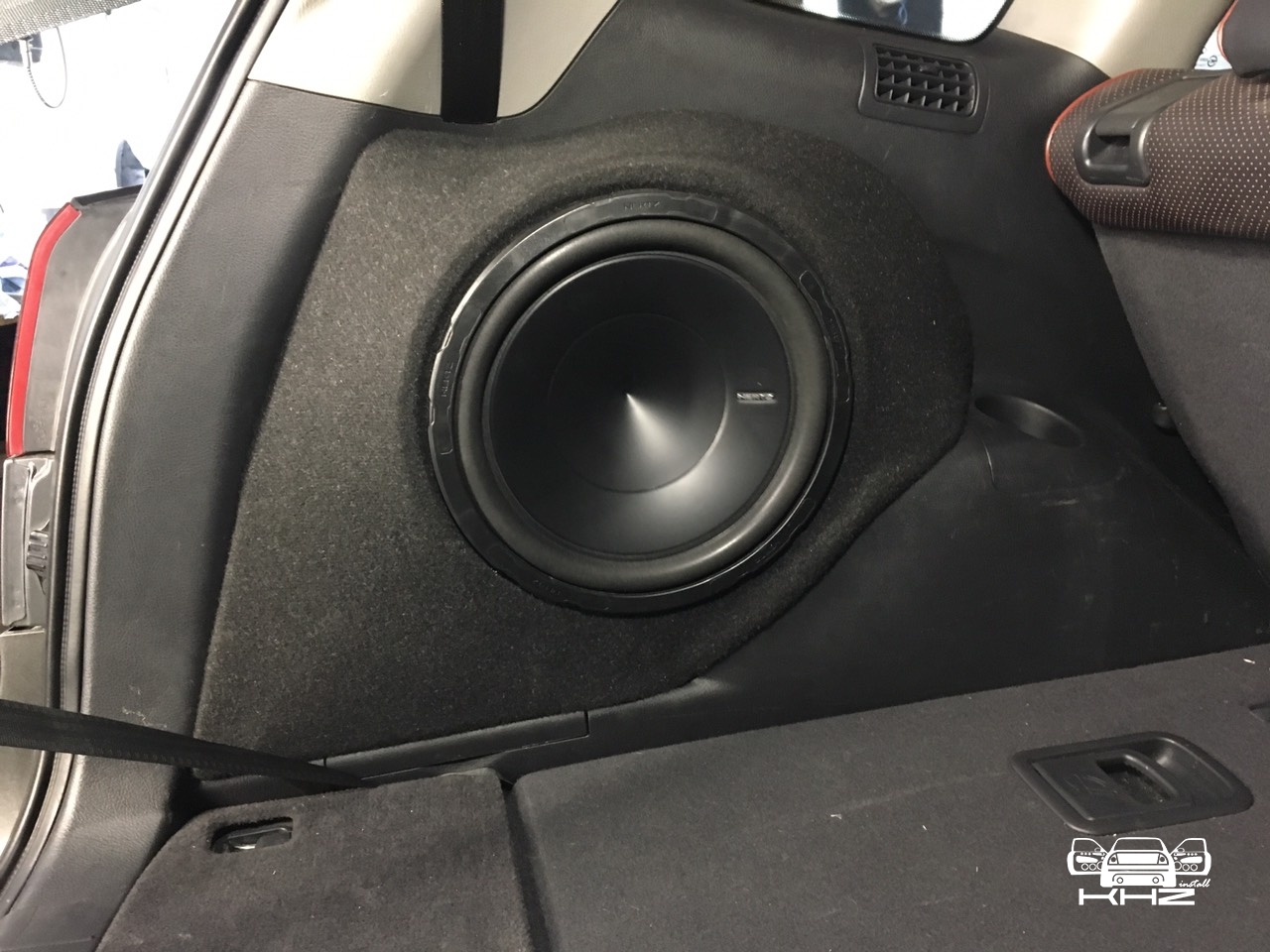

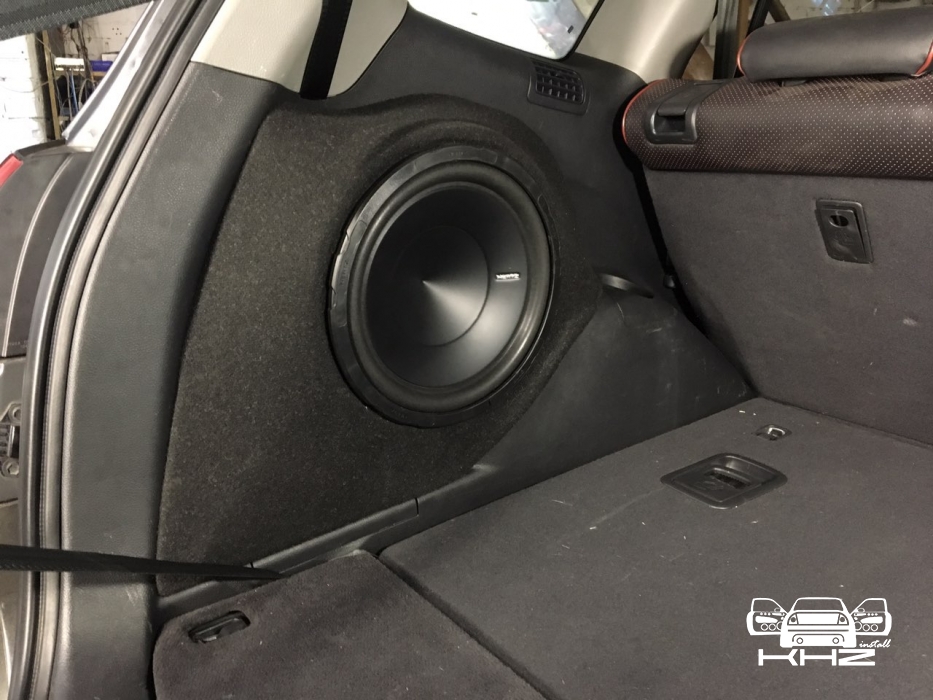

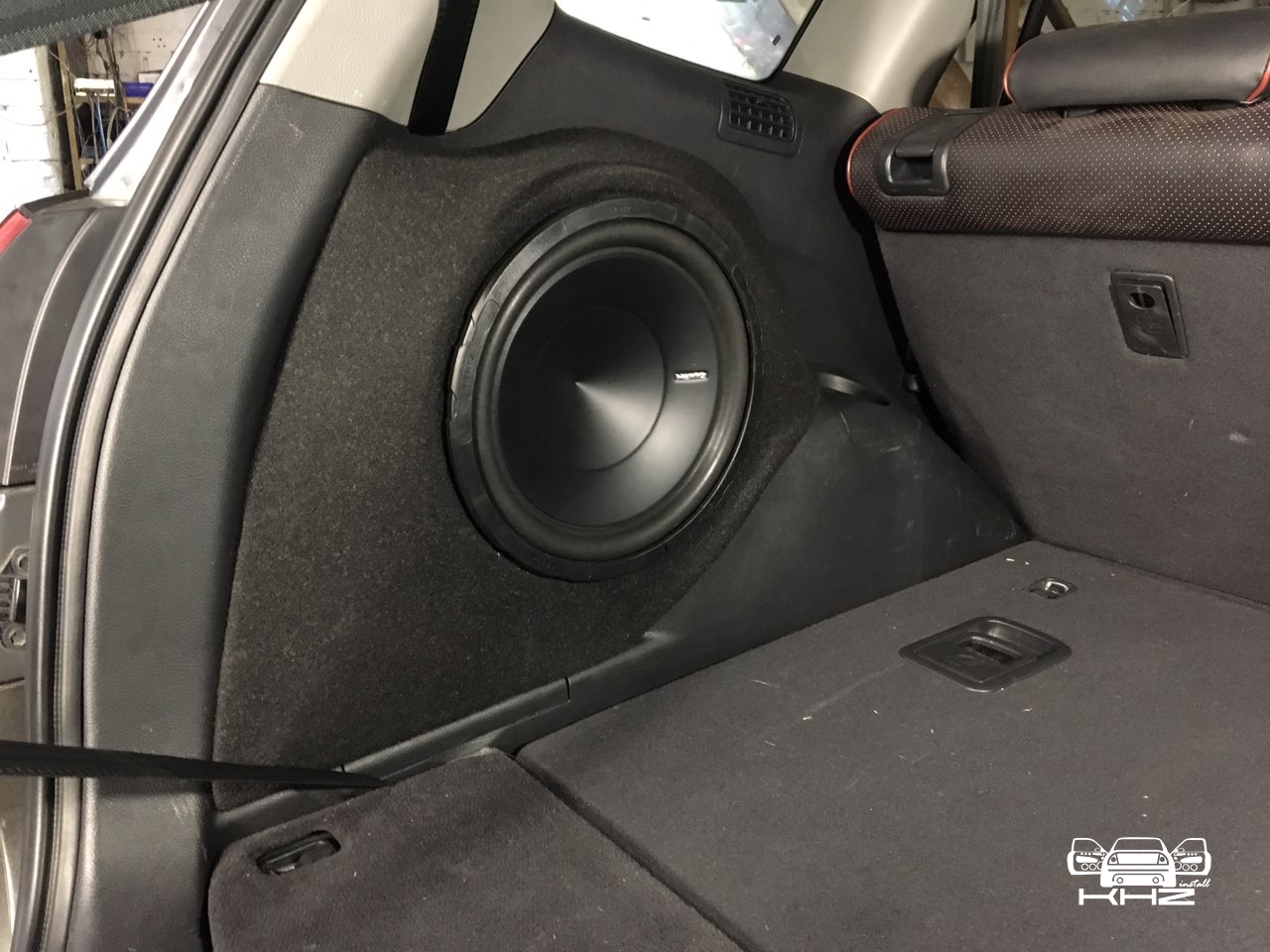

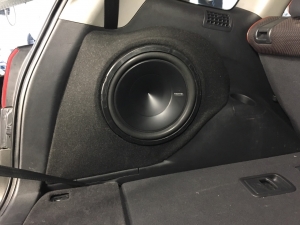

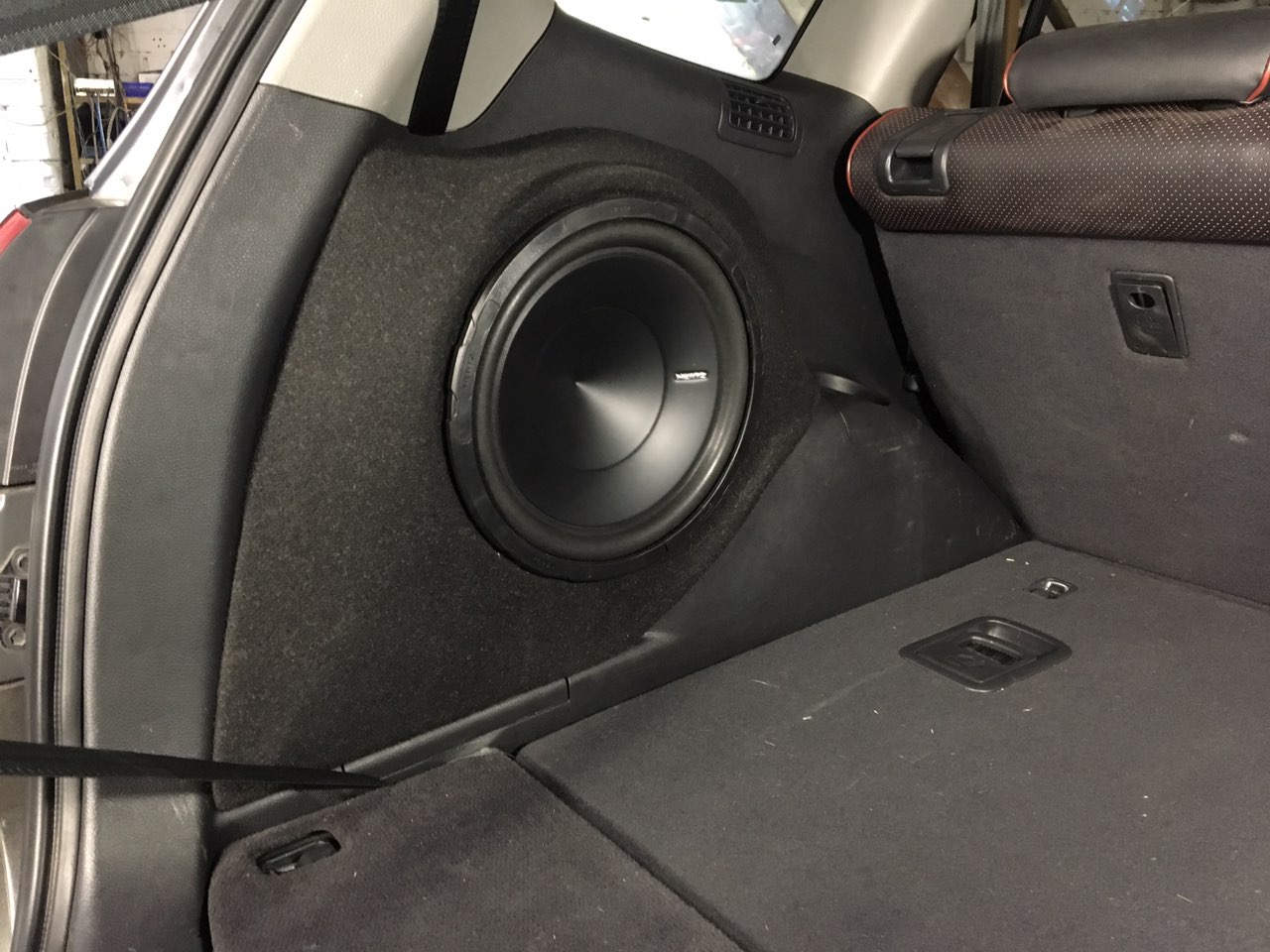

Після виведення гладких стінок і коли короб прилягав щільно, ми перетягнули його чорним карпетом, закріпили так, щоб він не рухався до металевих частин кузова, і завели кабель високого перерізу від моноблока, закріпили сабвуфер і ось він наш черговий короб стелс, зроблений нашими руками під автомобіль Hyundai SantaFe.

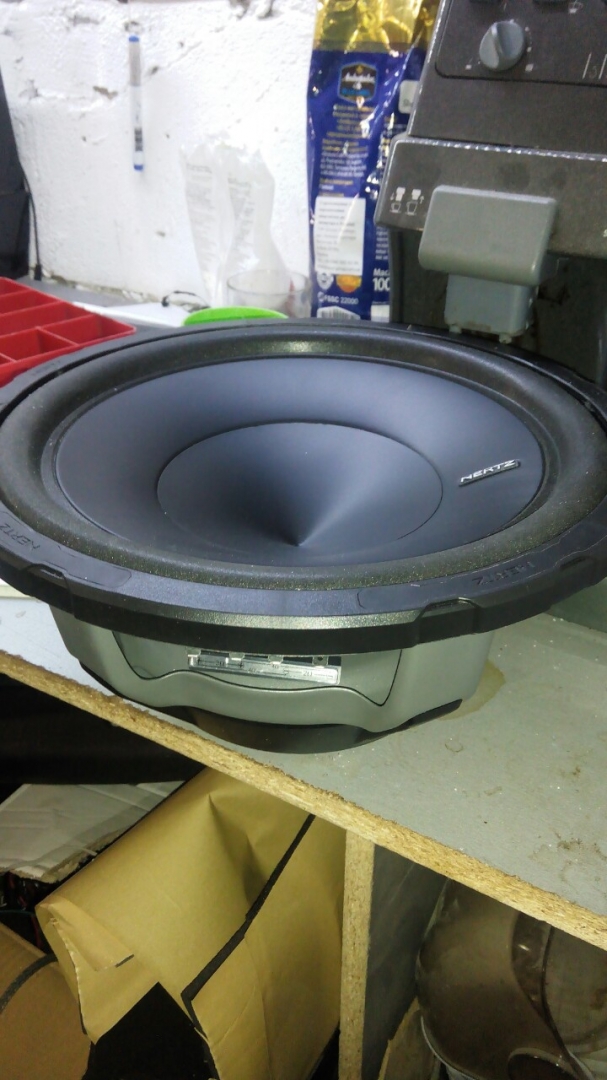

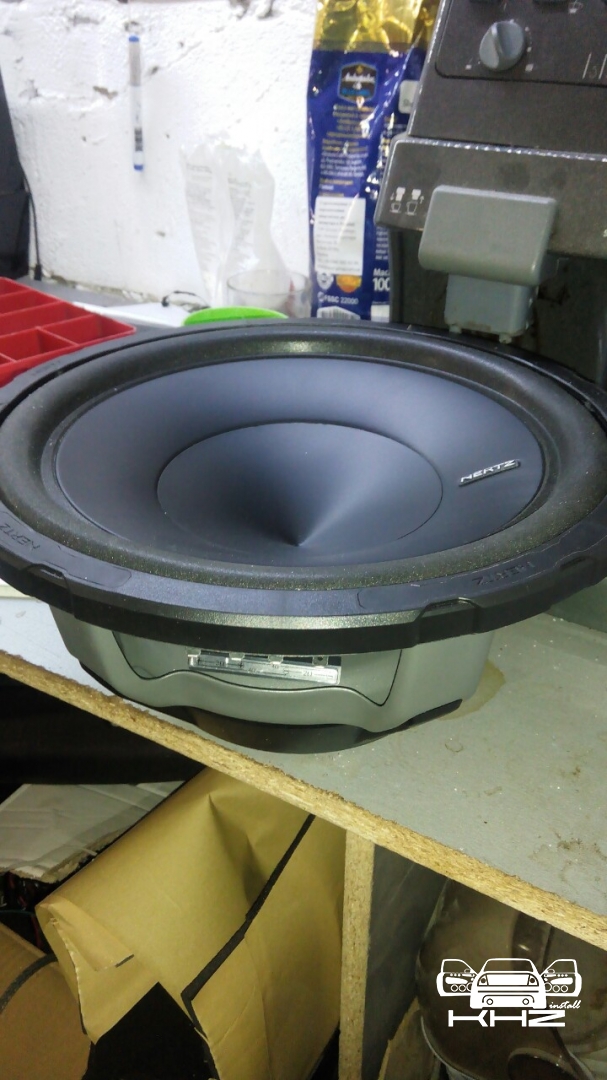

Сабвуфер ми використовували перевірений і один з наших улюблених, це сабвуфер Hertz Energy ES 300.5 D, це 2-х котушковий красень з чудовим запасом потужності та високою чутливістю, який ніколи не пасе задніх навіть без потужного підсилювача, та дає змогу під'єднати його в 2 Ом. Після прослуховування ми зрозуміли що всі ці елементи зробили свою справу, і привели нас до того результату, на який ми розраховували. Дана система і шумоізоляція автомобіля зайняла 5 робочих днів, як бачите навіть такі обсяги роботи, ми виконуємо швидко! Звертайтеся.
