І так почнемо з того, що заводська акустика в БМВ не дуже звучить, тому її рекомендовано замінити, і дуже важливий момент - правильно її підібрати! Суть у тому, що частина акустики не створена для роботи з підсилювачем, тому рекомендуємо перед купівлею проконсультуватися з установниками. У нашому випадку господар автомобіля вже купив акустику Kicx розміром 13 см, у БМВ цих років стоїть 13-см акустика. І так почнемо із завдань, які перед нами стояли:

• встановлення нової компонентної акустики на фронт.
• встановлення підсилювача звуку для сабвуфера.
• виготовлення короба під сабвуфер і встановлення в підлокітник.
• встановлення штатної магнітоли від Bmw E39.

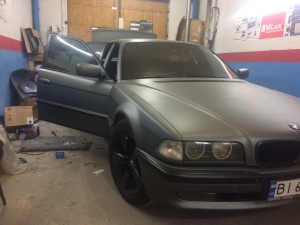

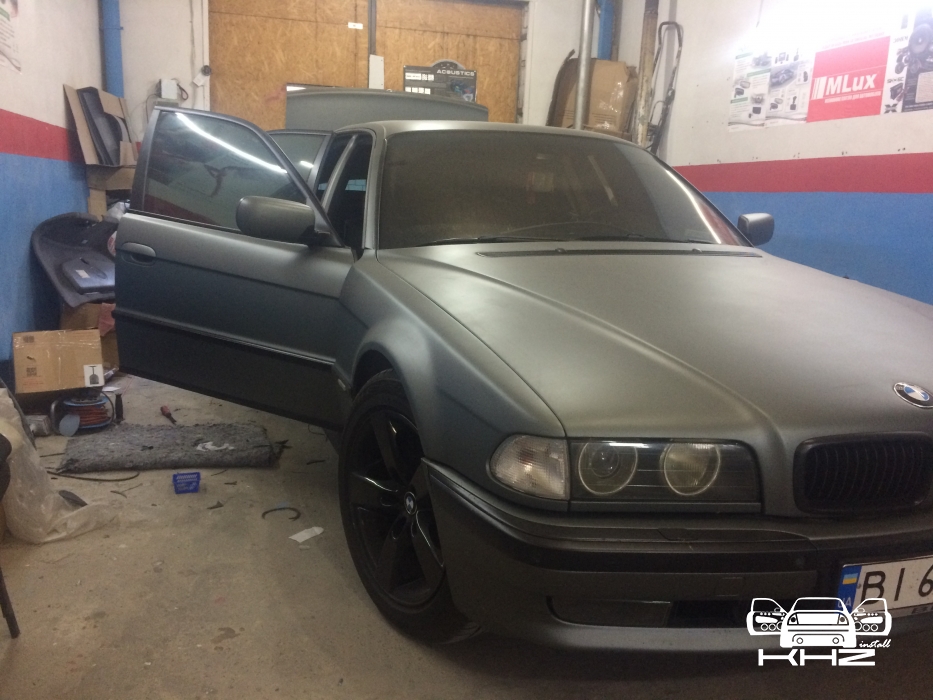

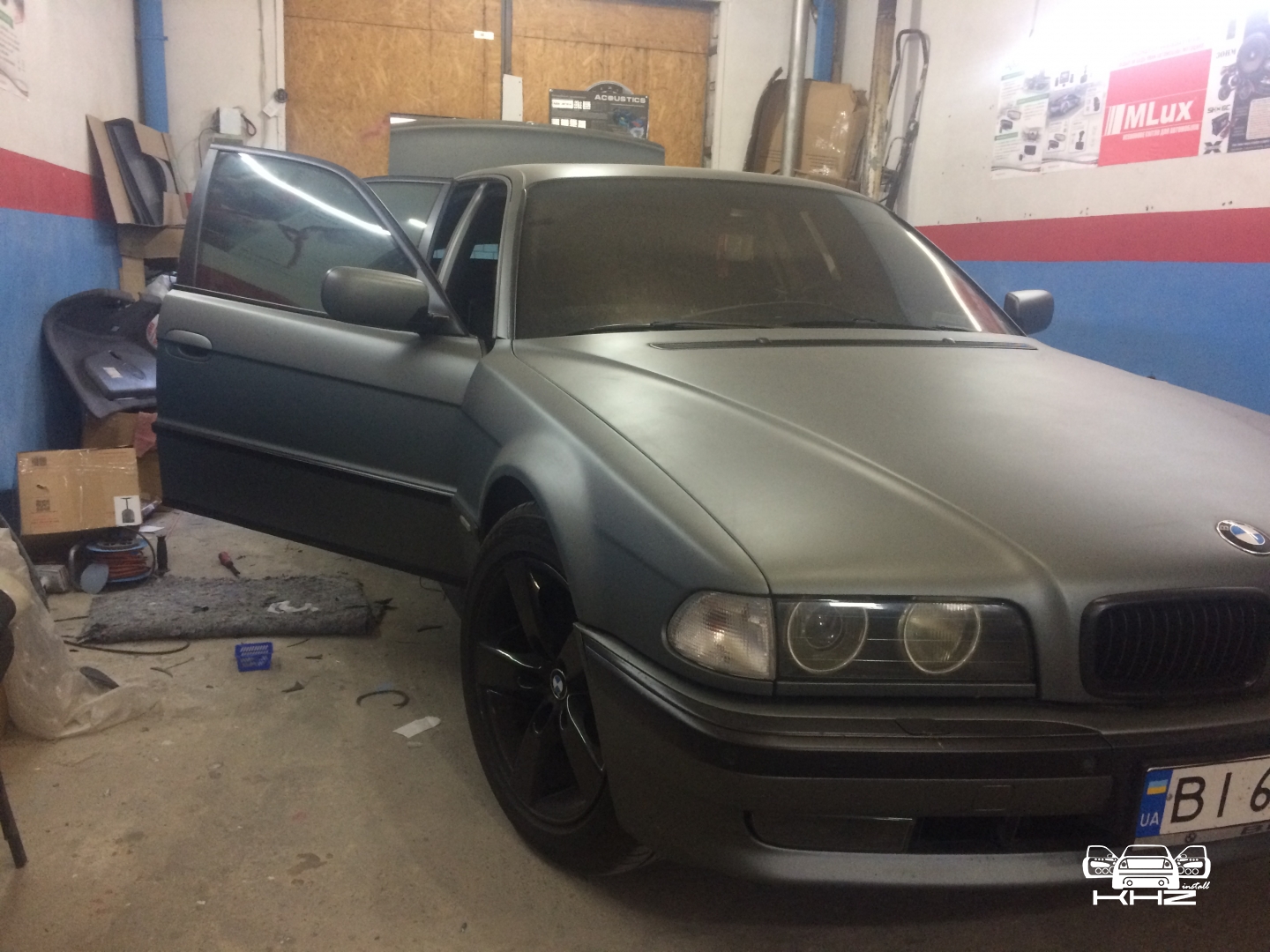

BMW E38 має такий вигляд:

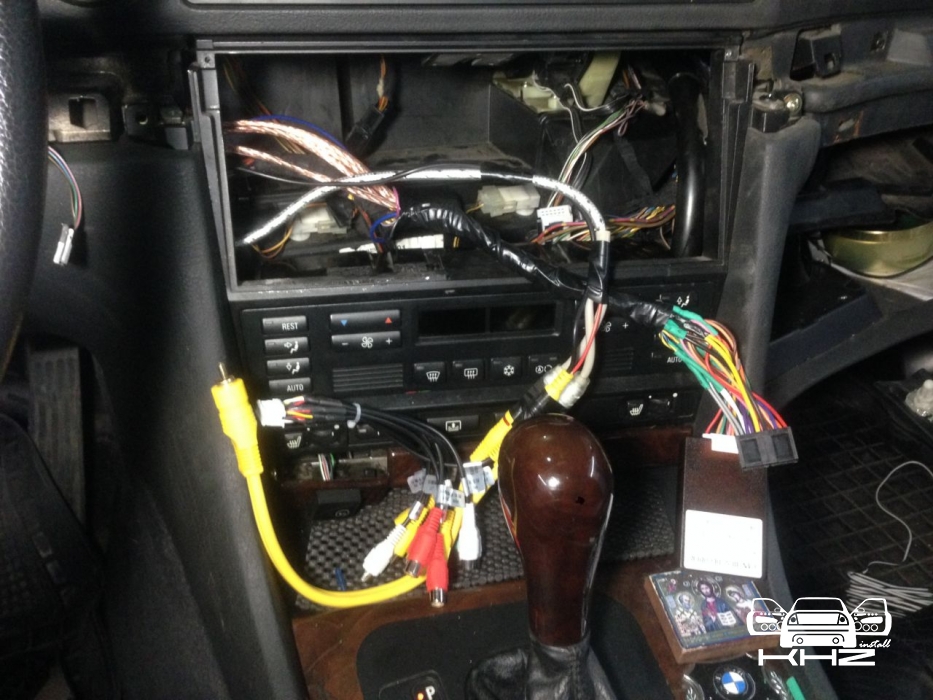

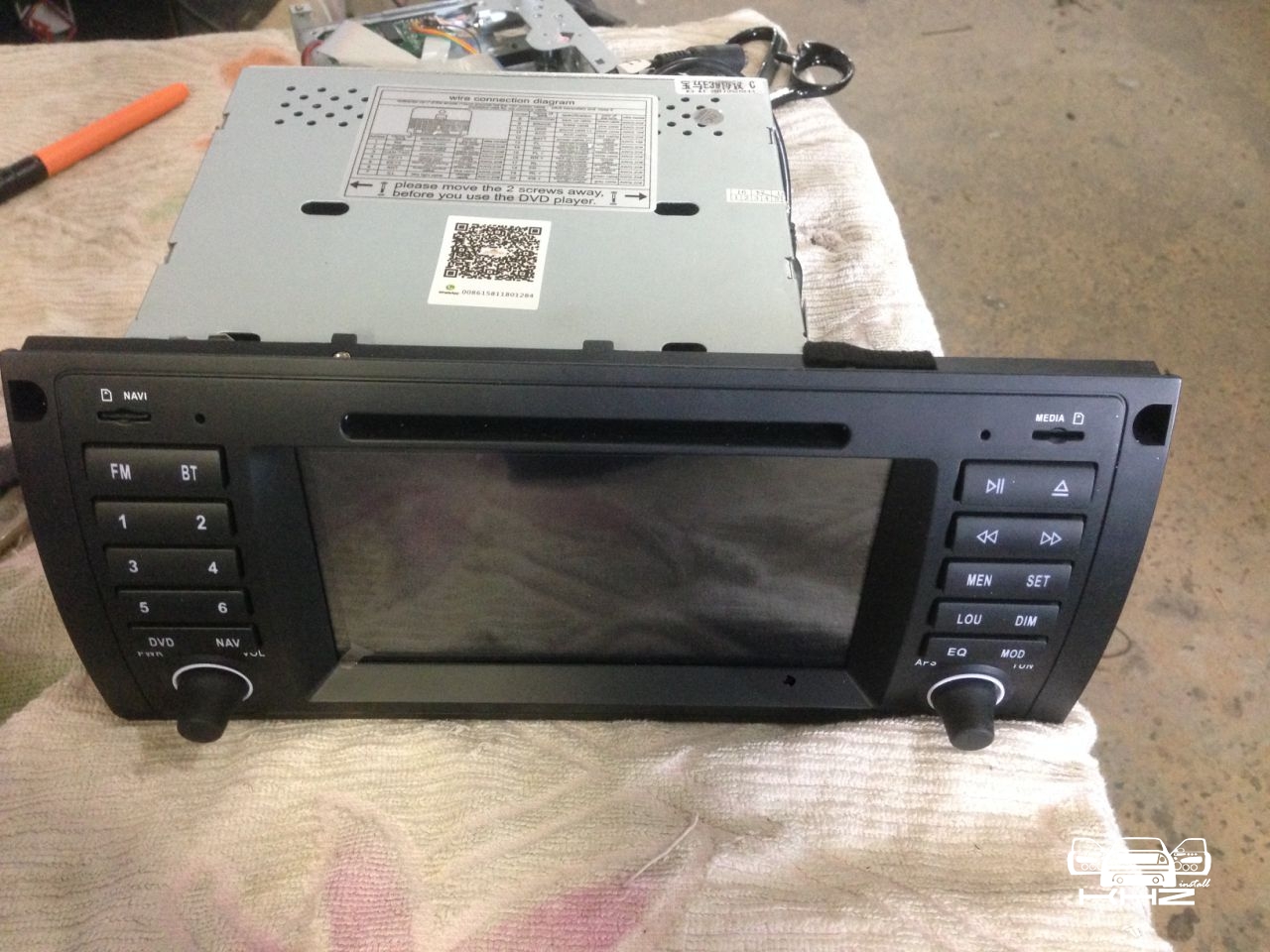

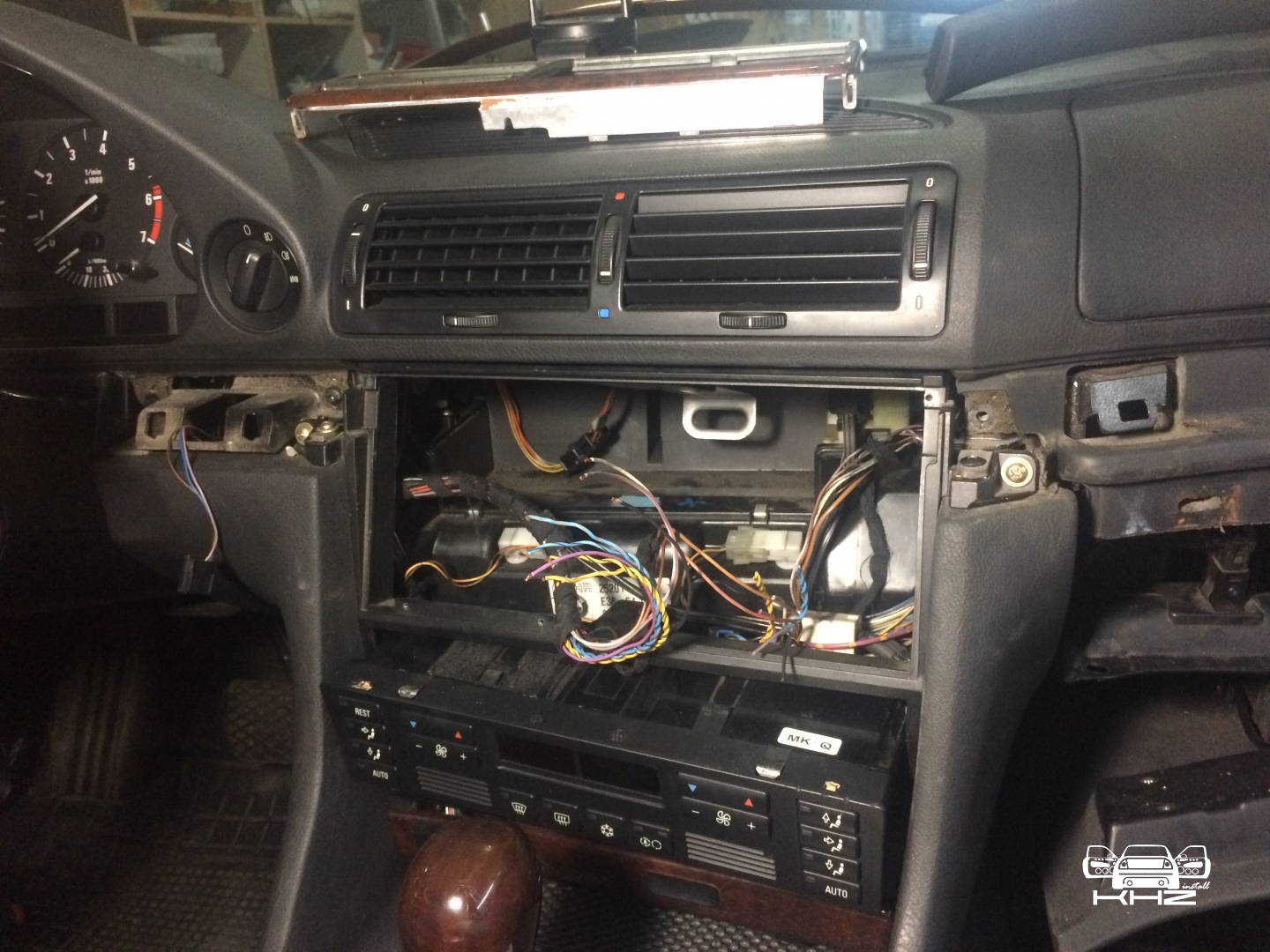

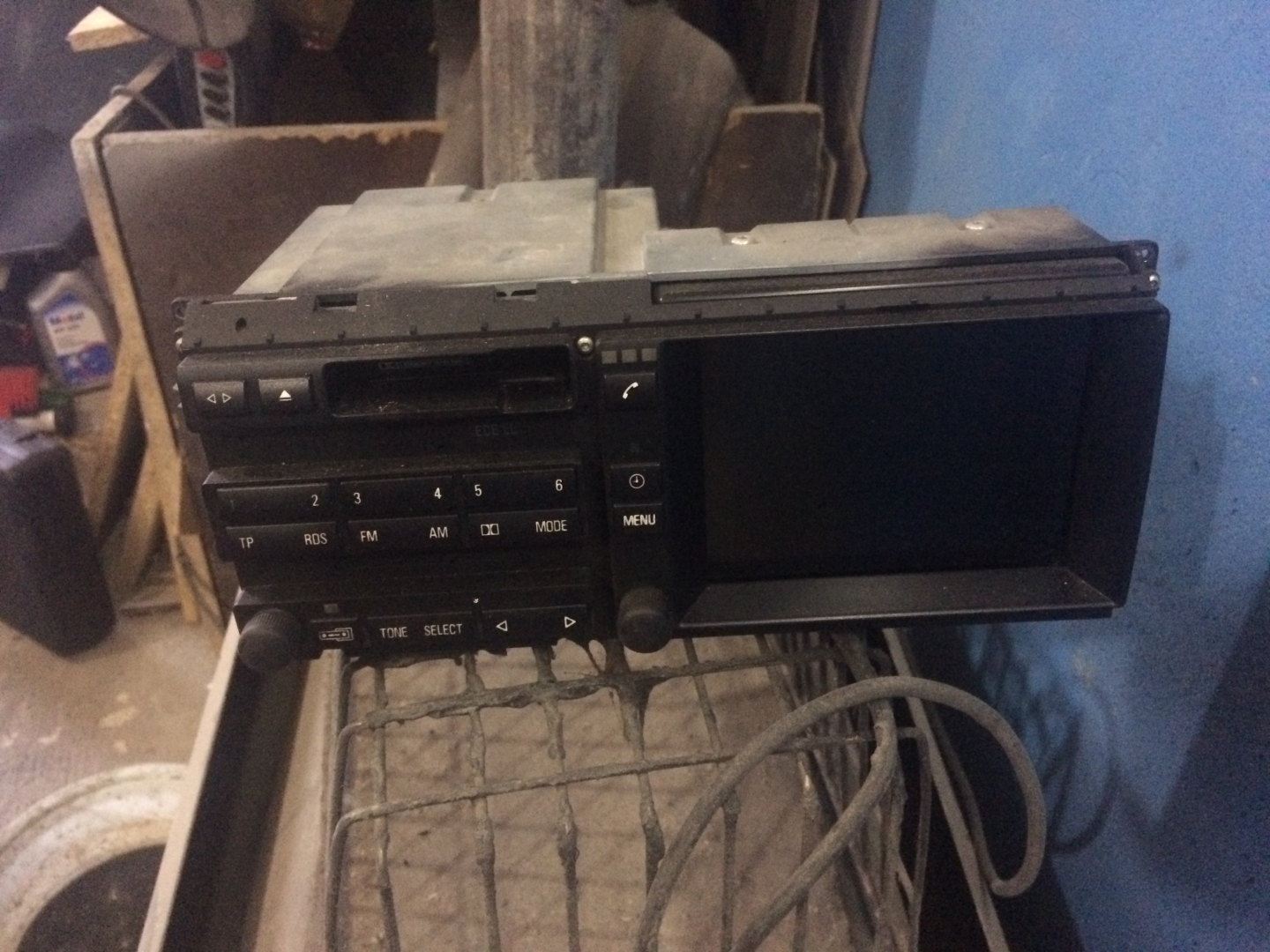

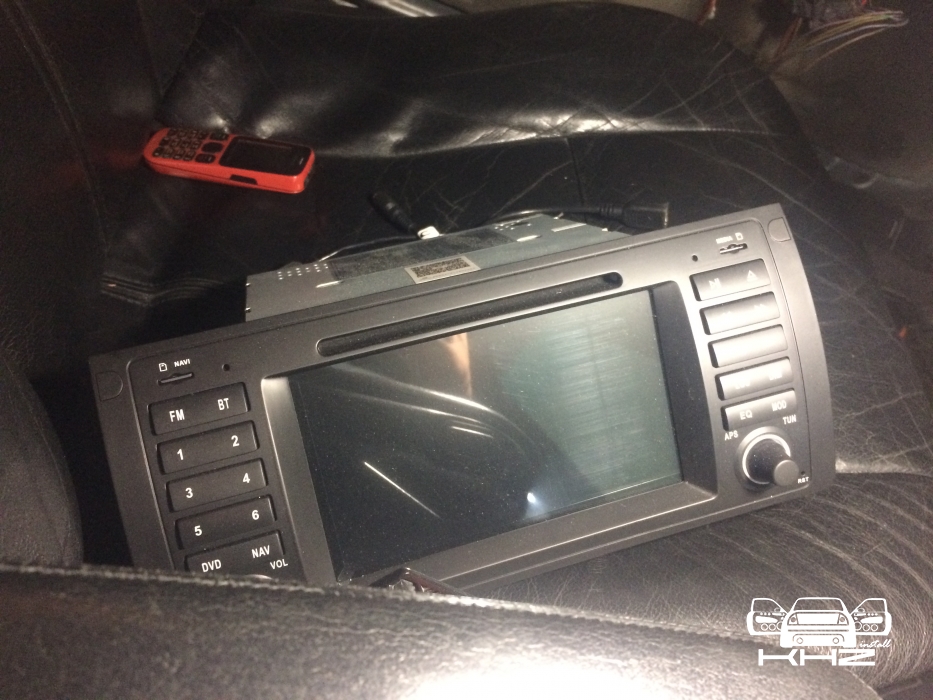

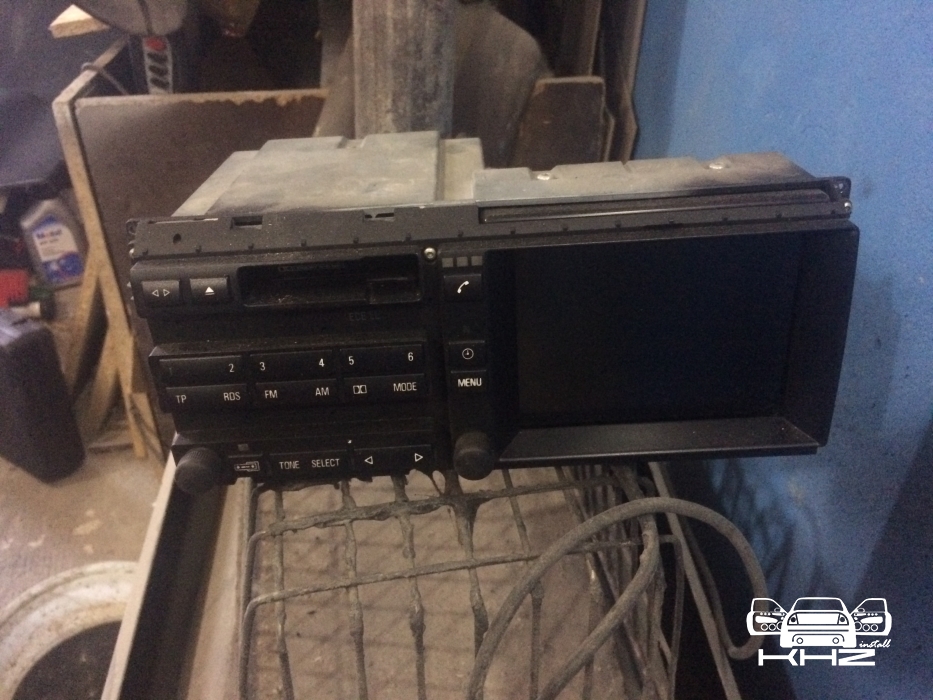

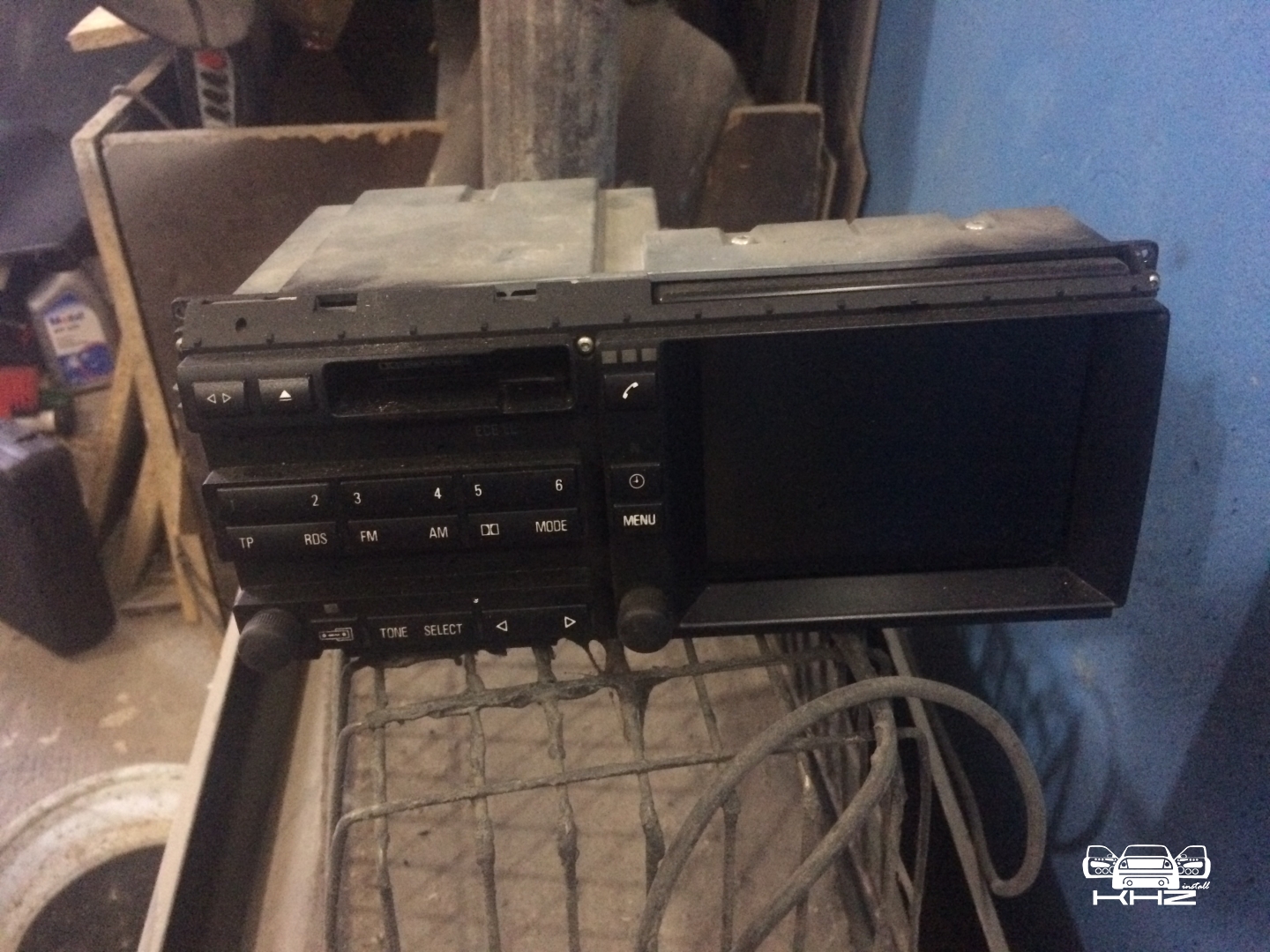

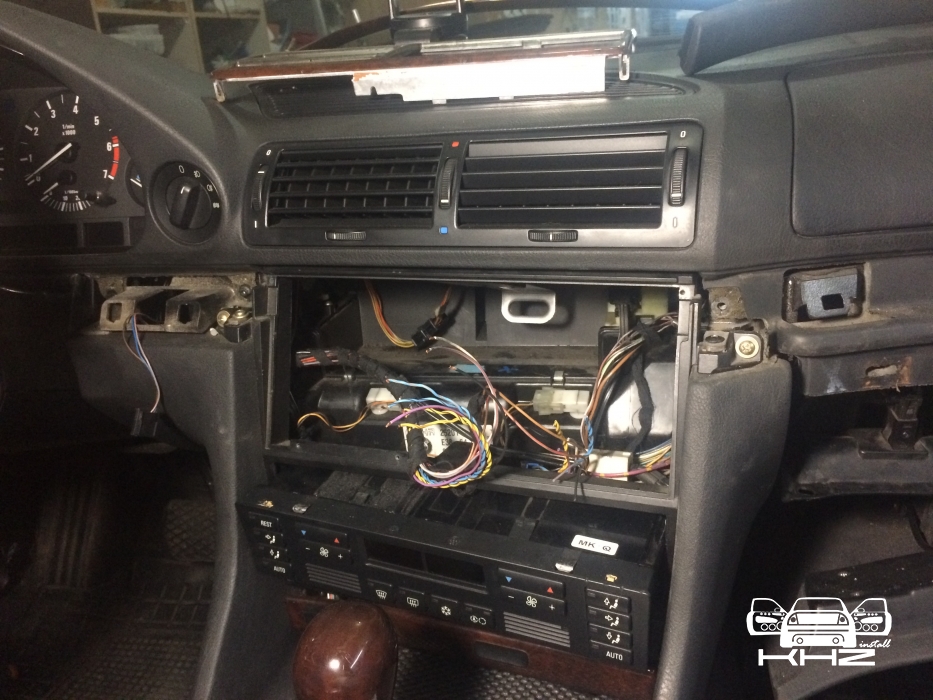

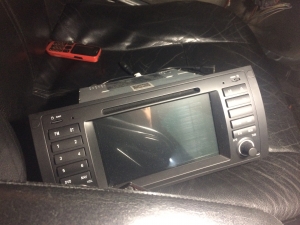

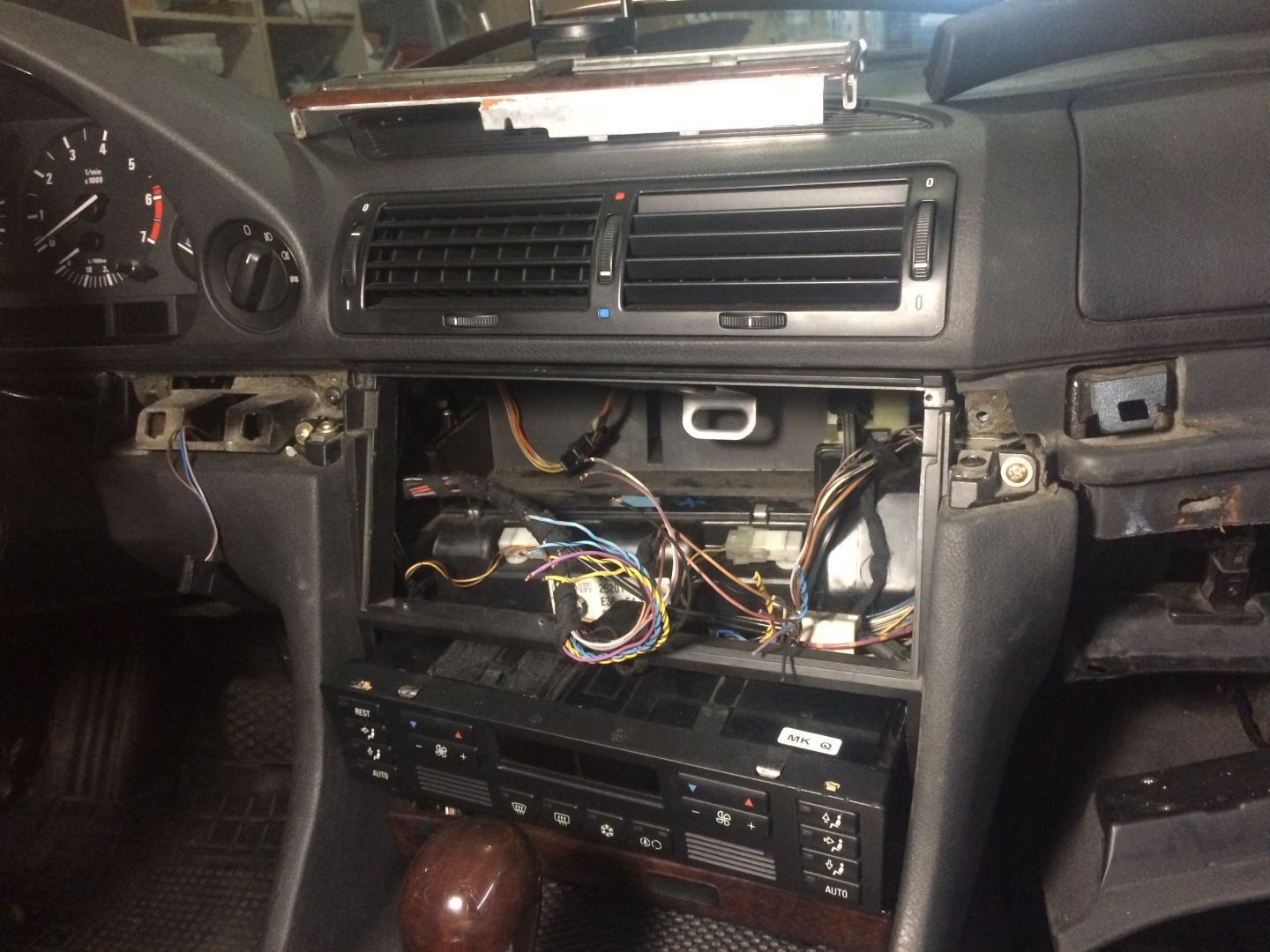

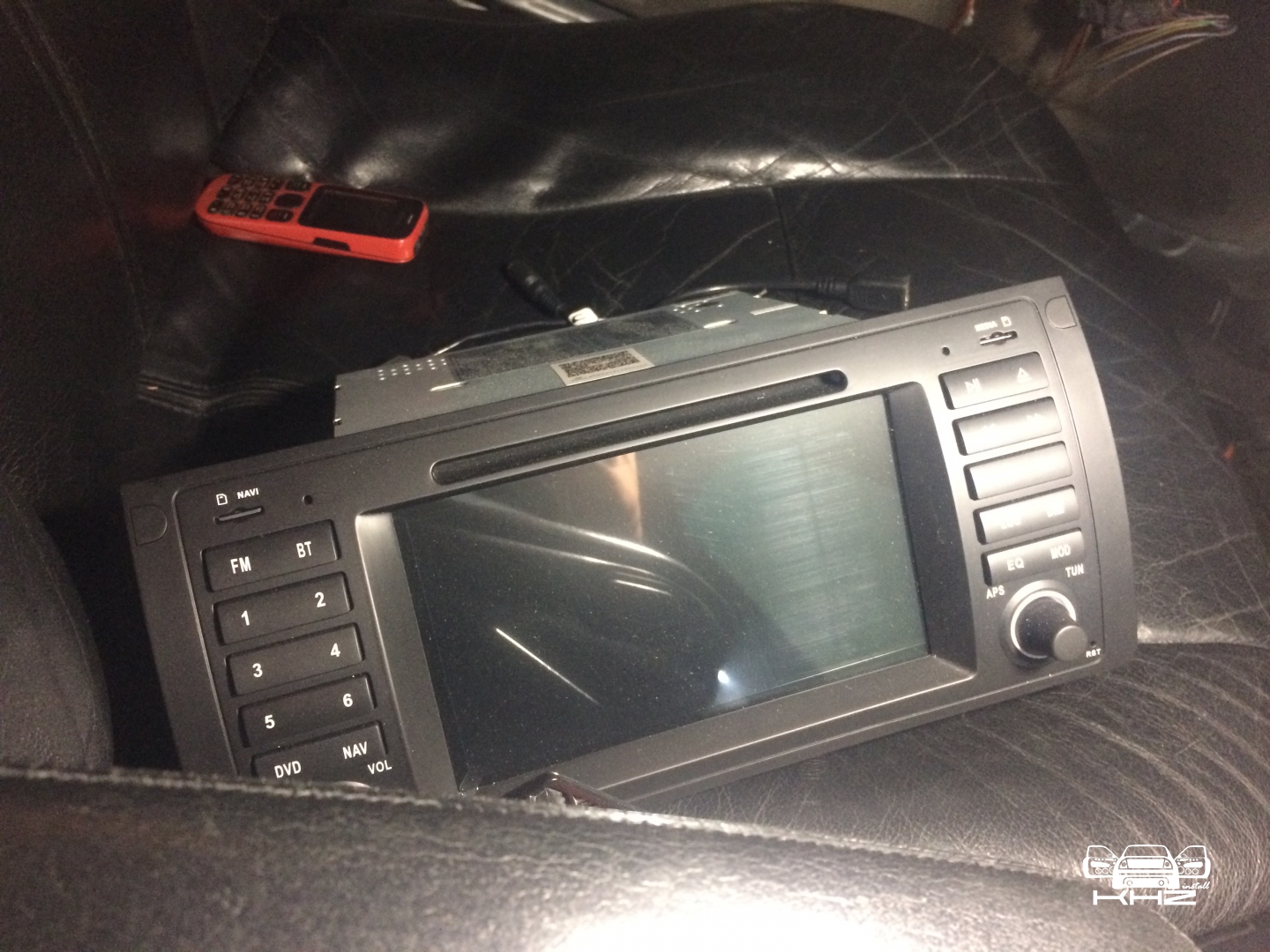

І так почнемо з того, що замовник привіз магнітолу штатну, на якій написано, що вона підходить як на Е39, так і на Е38. Але після перегляду цієї магнітоли стало зрозуміло, що вона взагалі не підходить до цього автомобіля, оскільки вона впирається в приводи клімат-контролю і в багато інших місць. Демонтуємо стару магнітолу:

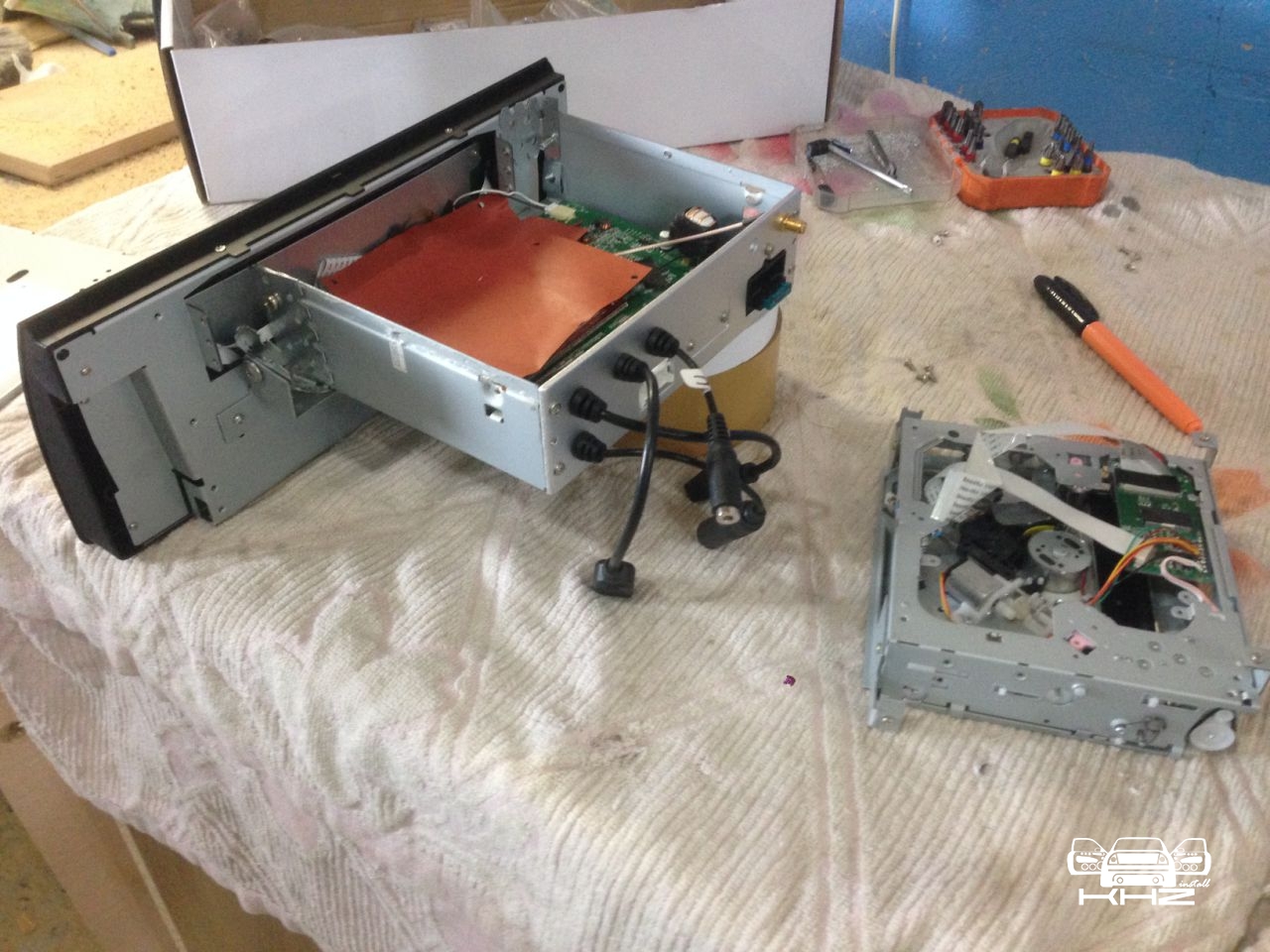

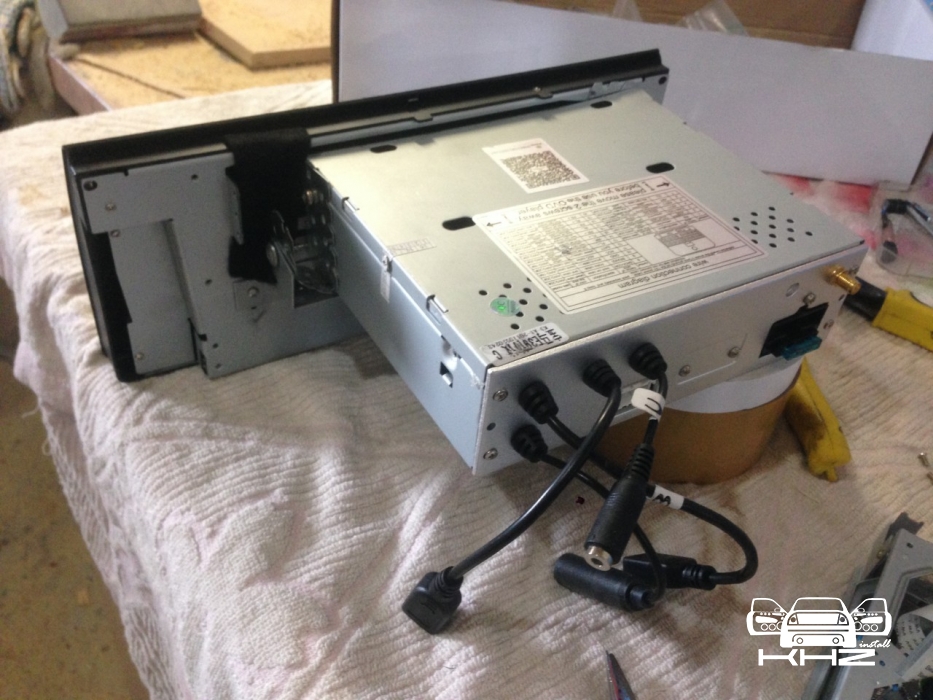

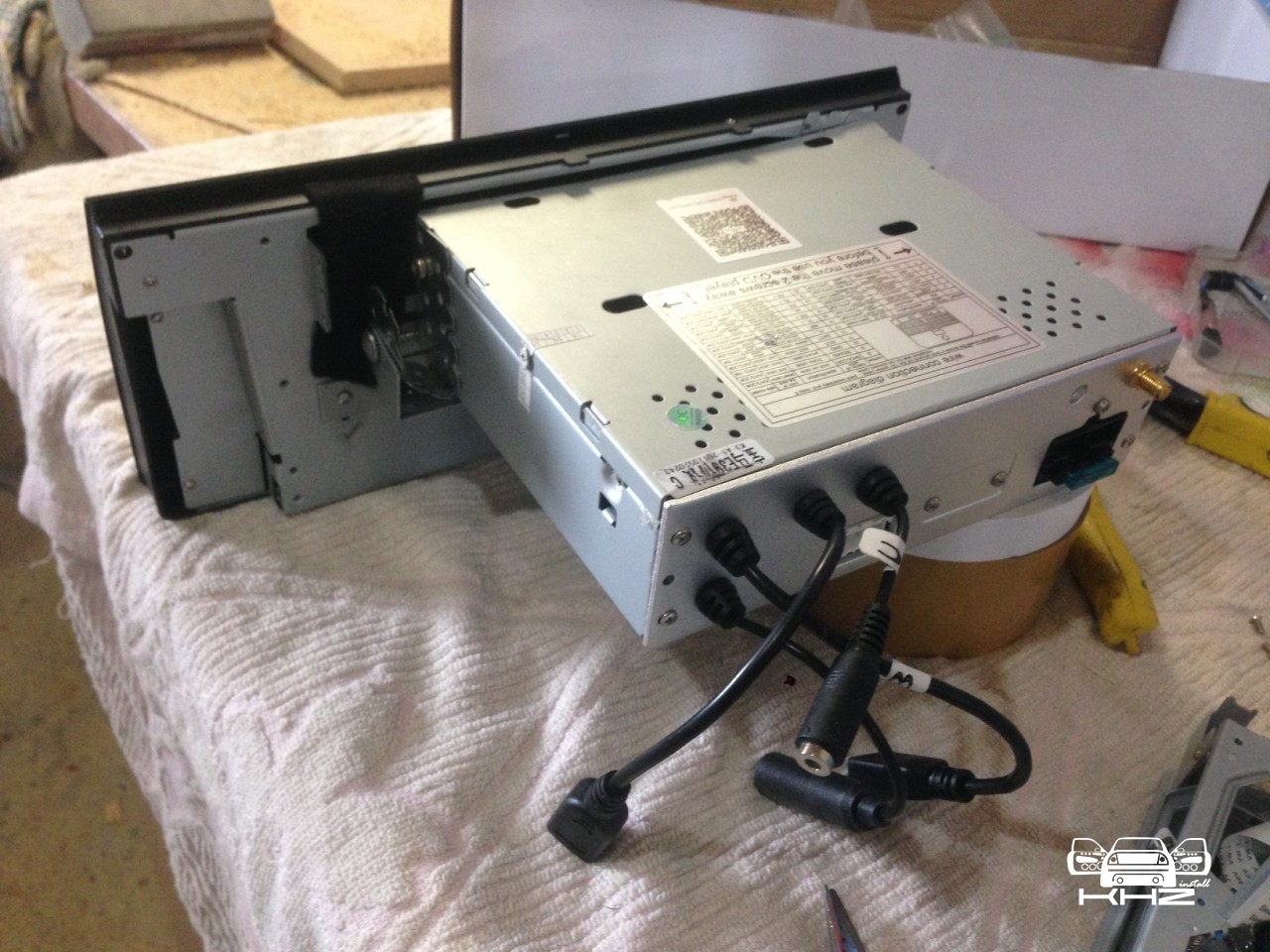

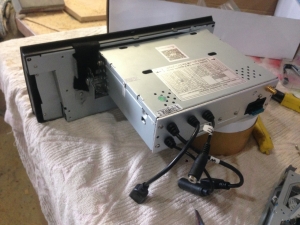

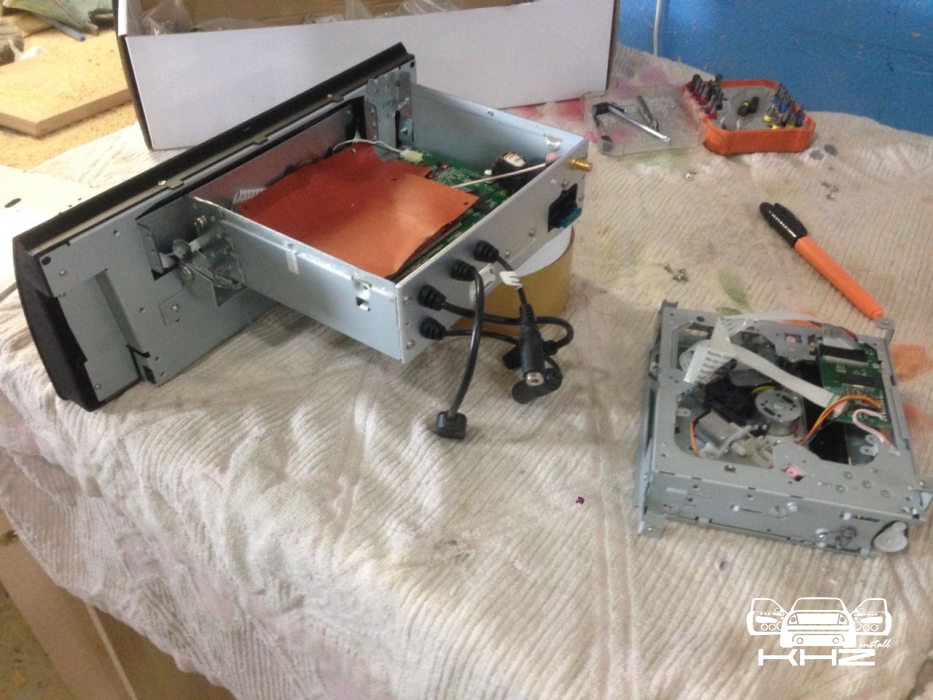

Спочатку ми намагалися якось демонтувати внутрішні частини, щоб влізла магнітола, але всі ці частини були задіяні, і їх демонтувати не можна, але у нас є правило - що ніхто не їде від нас без музики! Ми розібрали магнітолу, демонтували cd-привід, для того щоб змістити основний внутрішній корпус у лівий бік, щоб магнітола сіла в отвір. Чому ви запитаєте так ми вирішили, замовник просто замовив магнітолу на АліЕкспресс і повернути її немає можливості - ми знайшли вихід з положення.

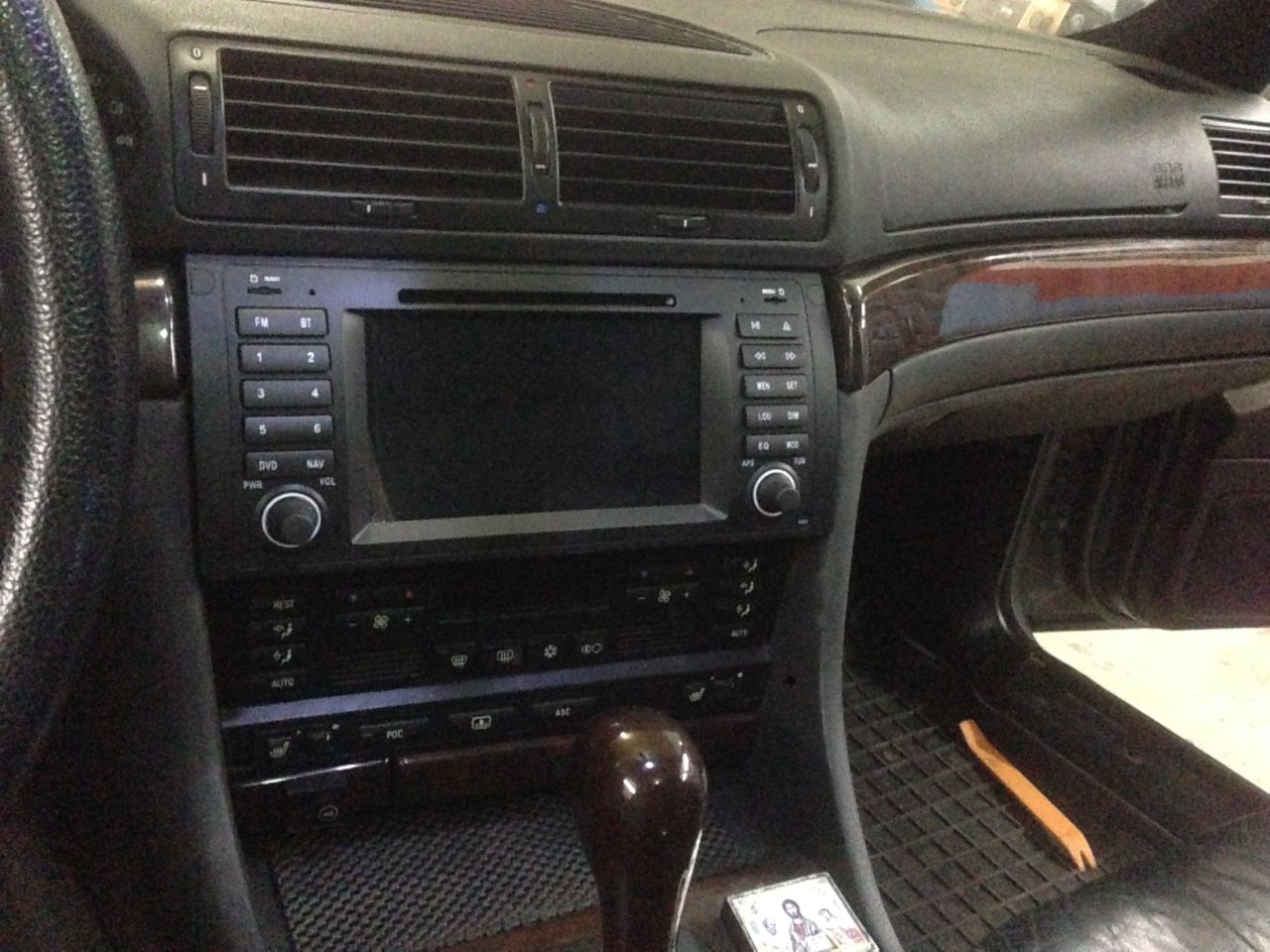

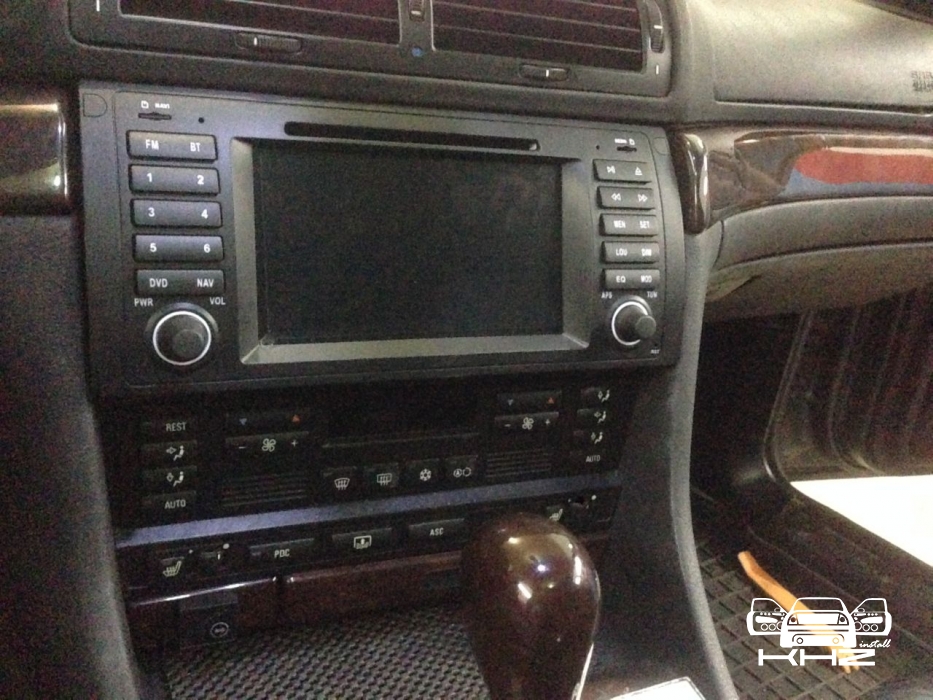

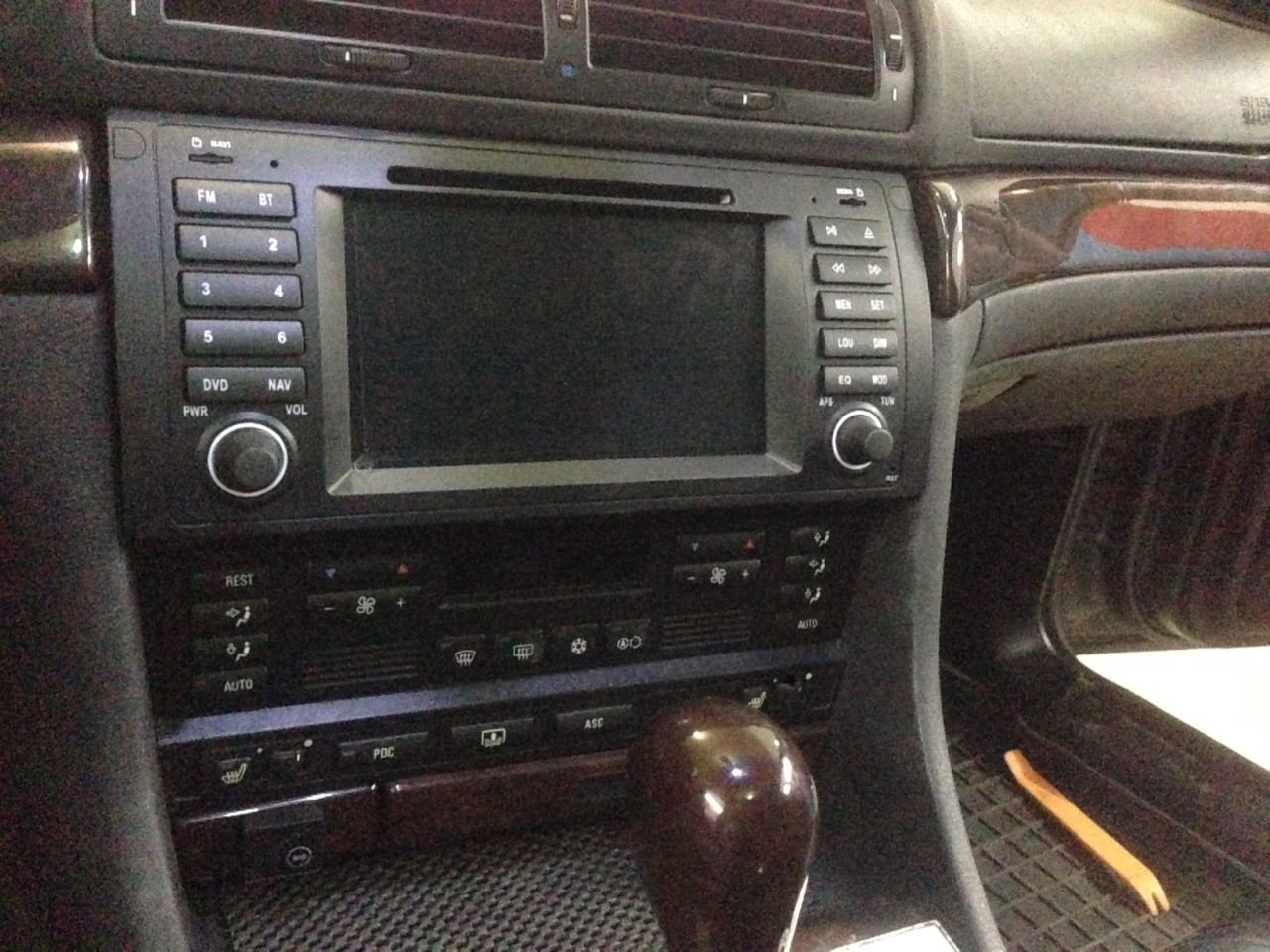

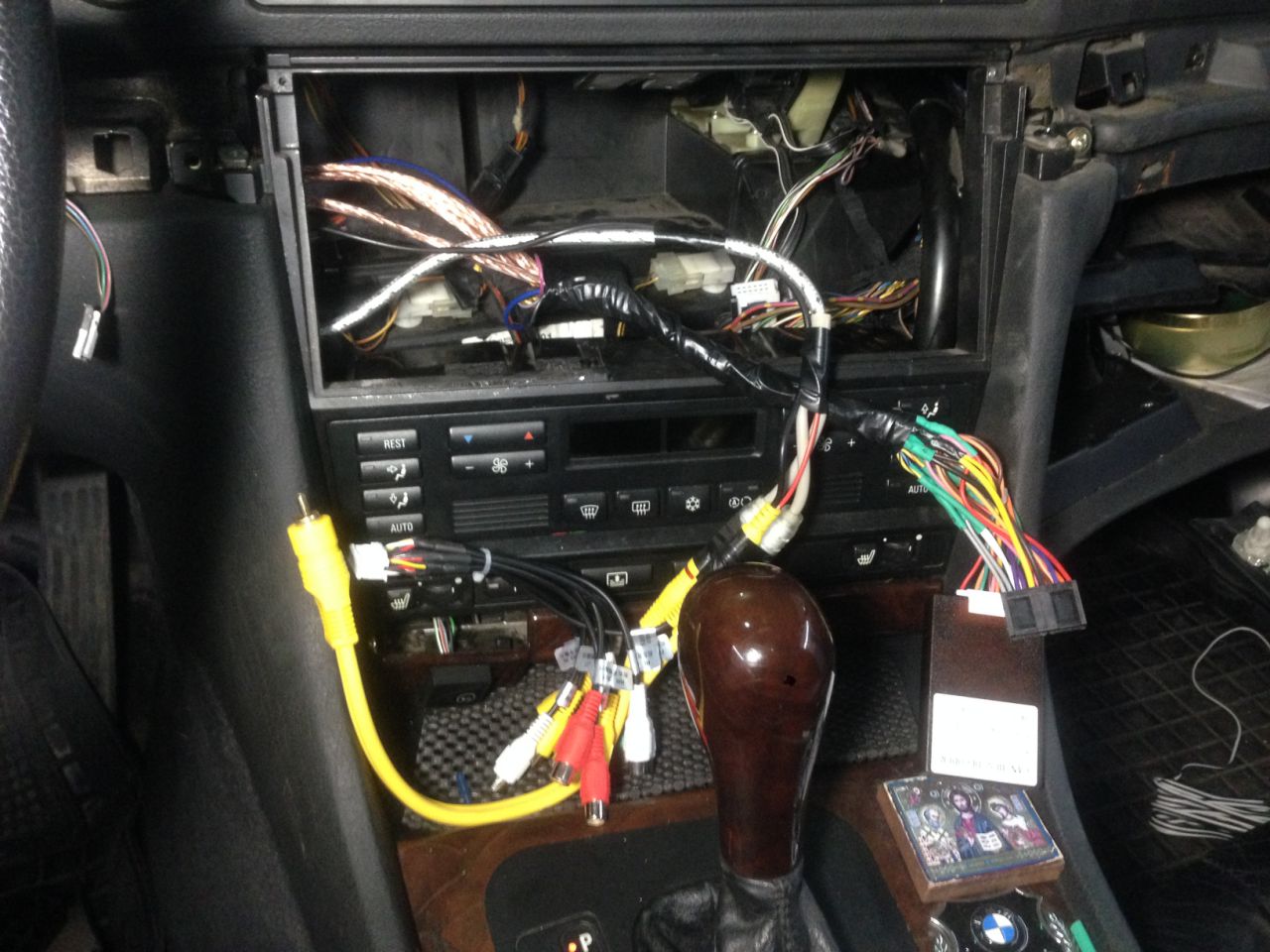

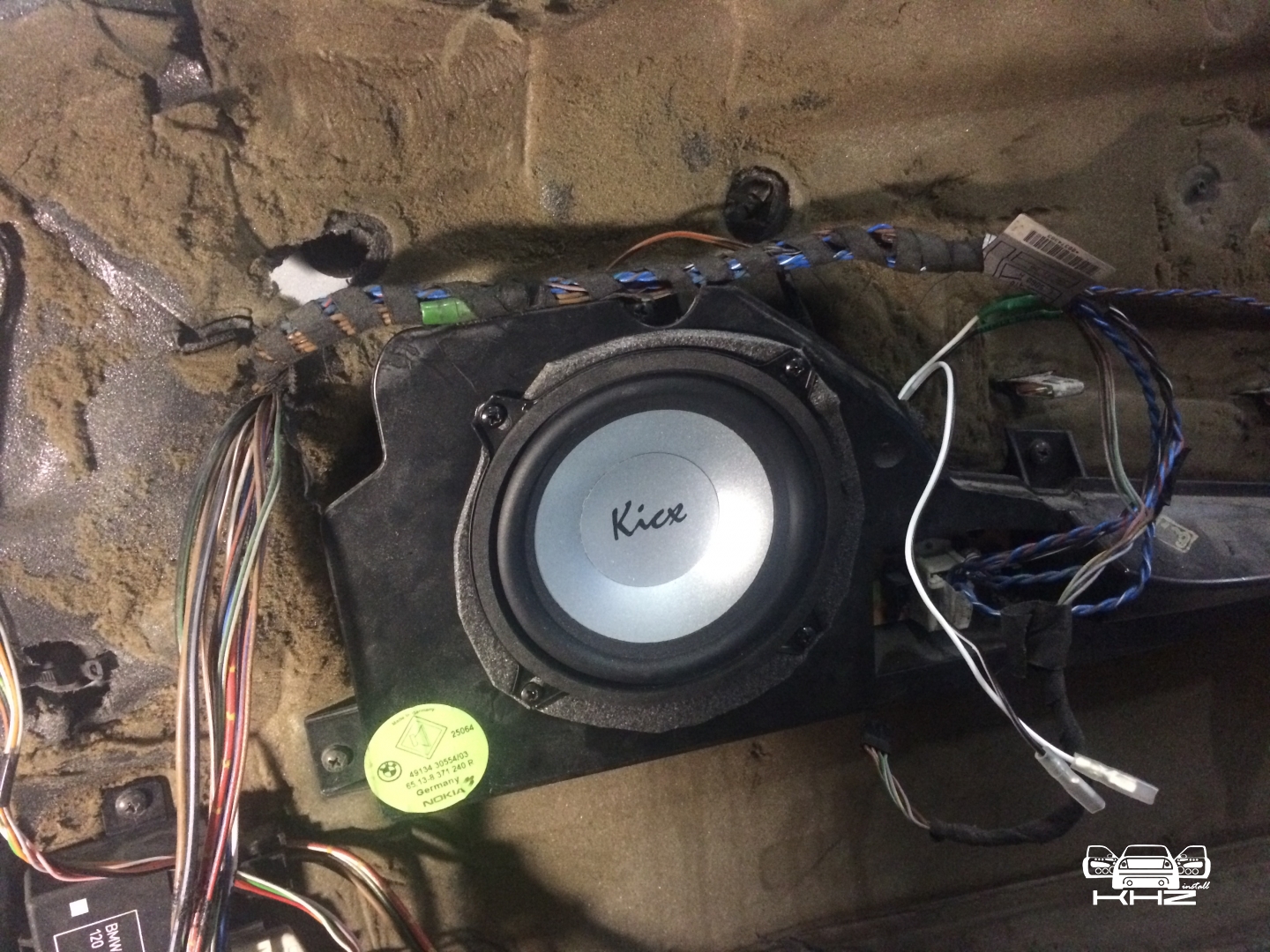

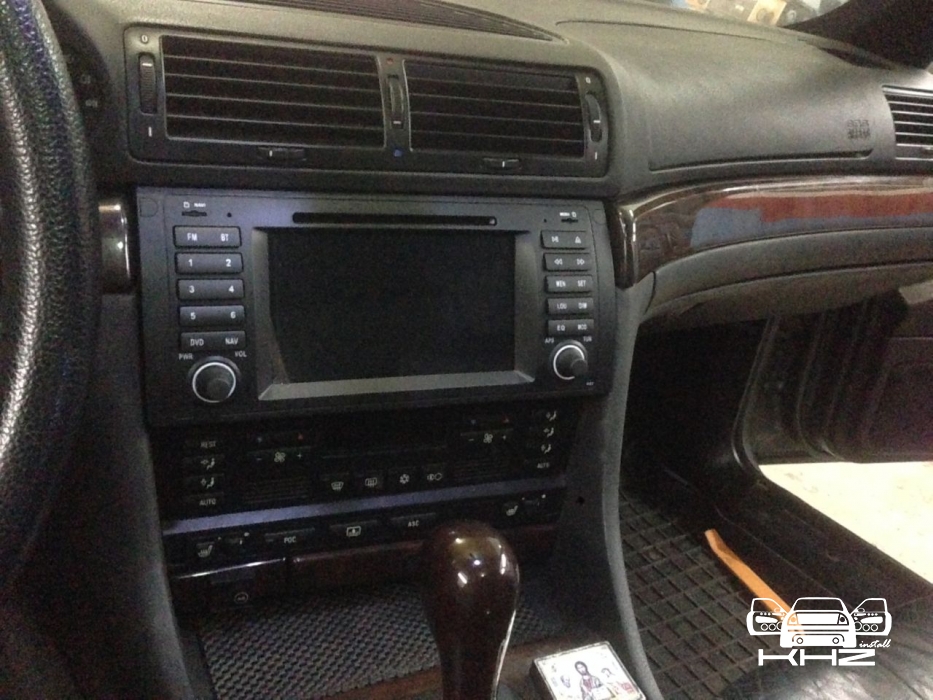

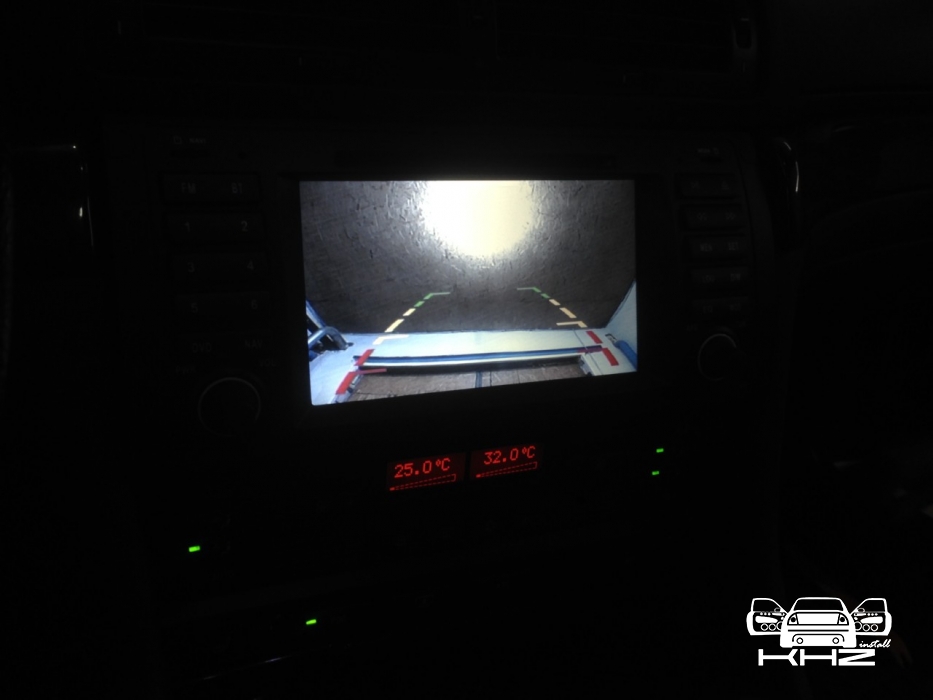

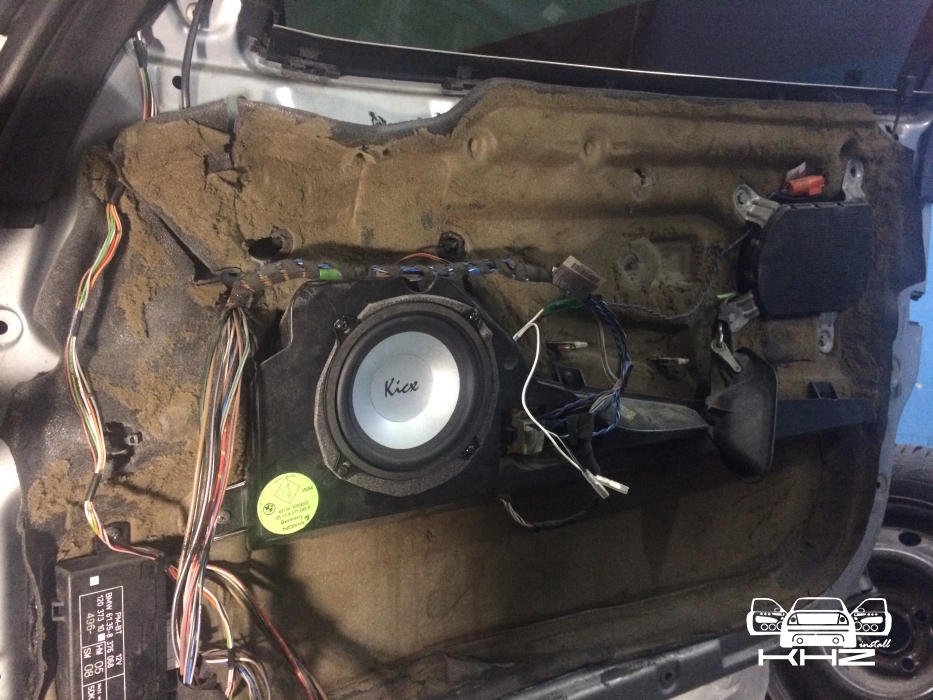

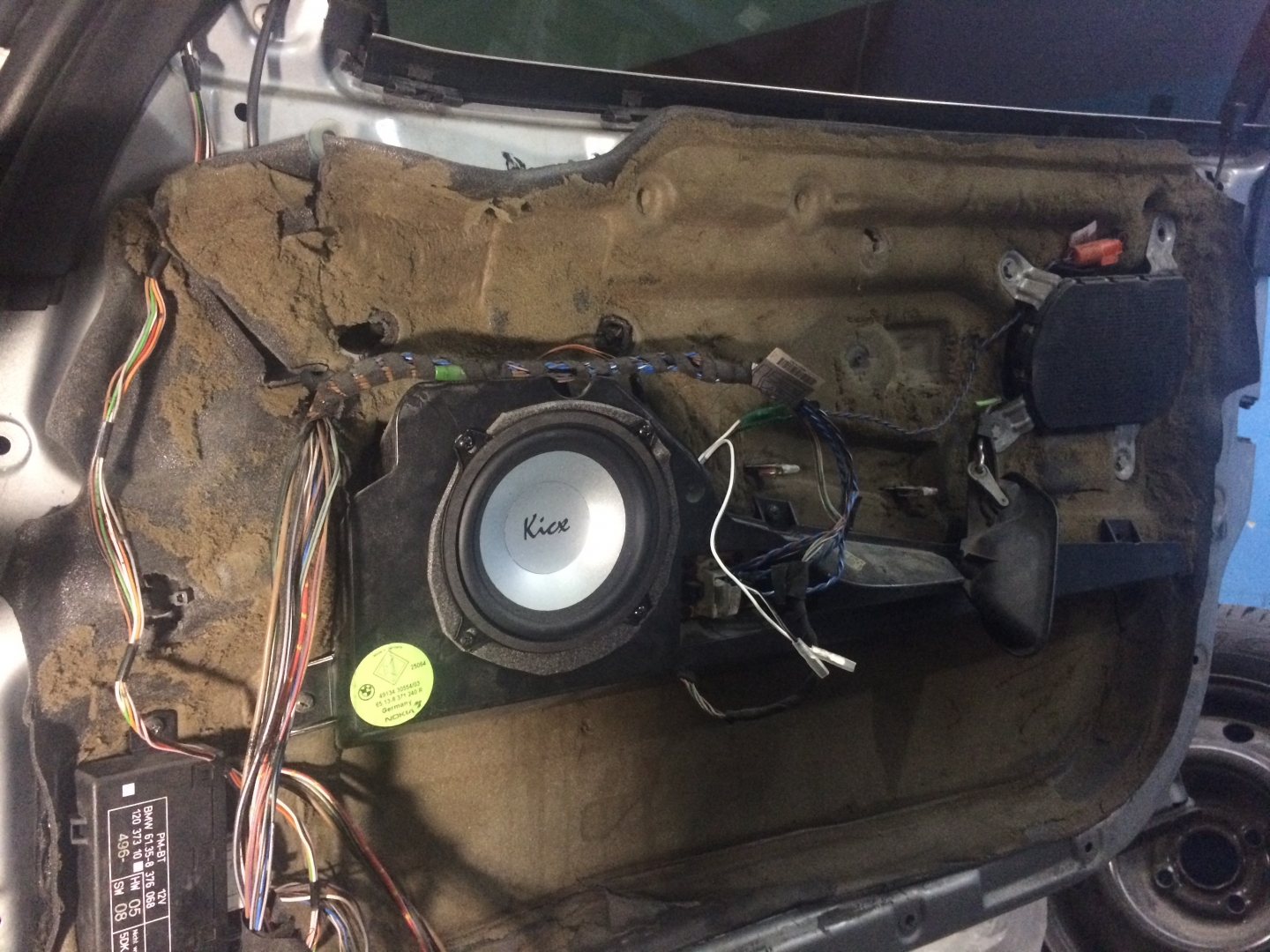

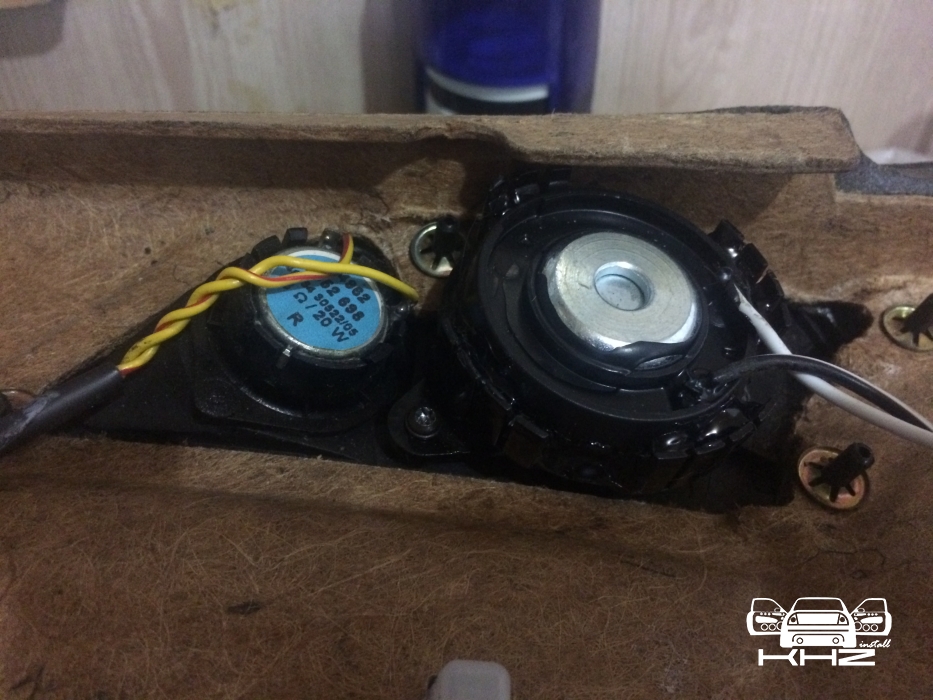

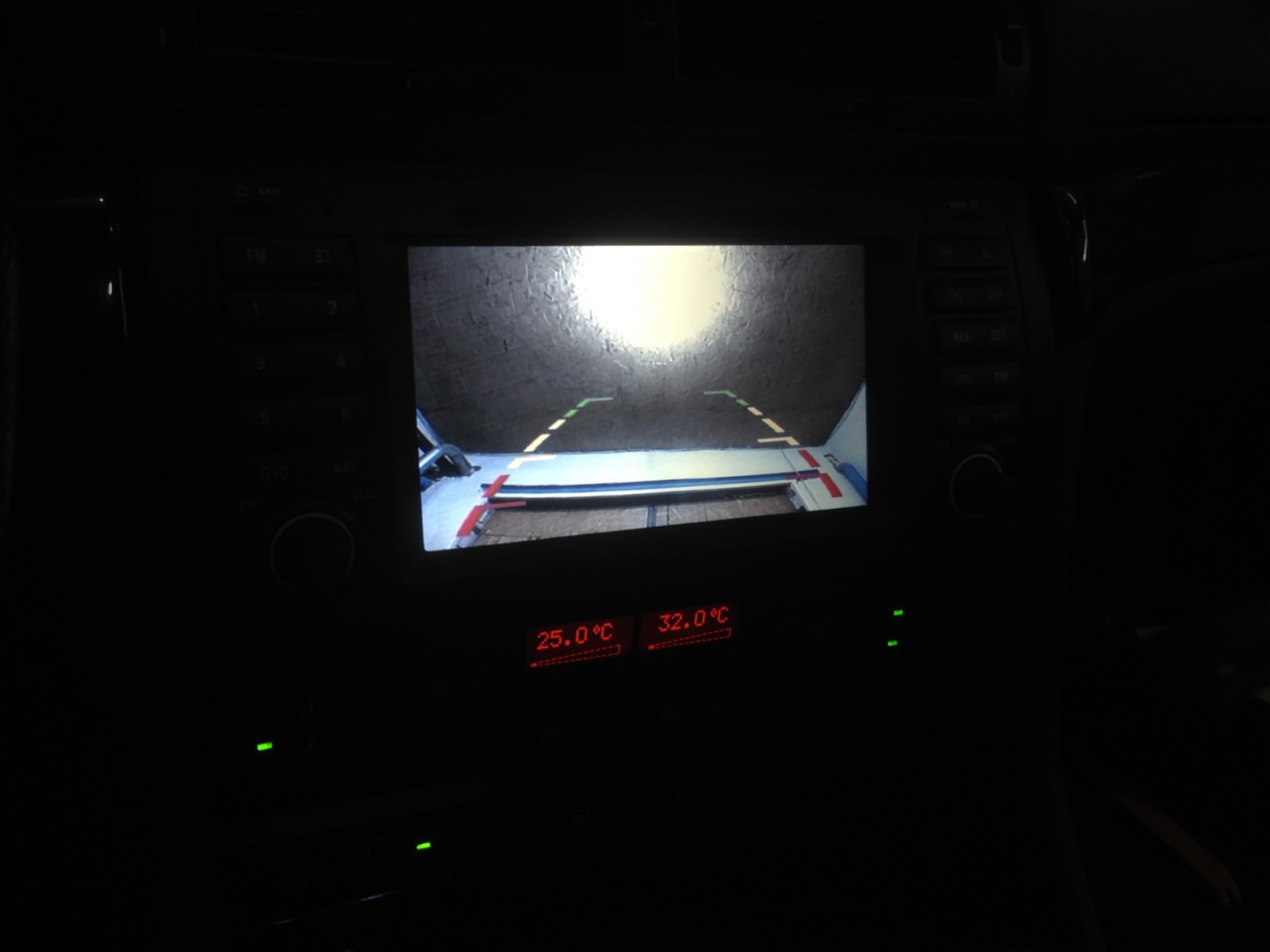

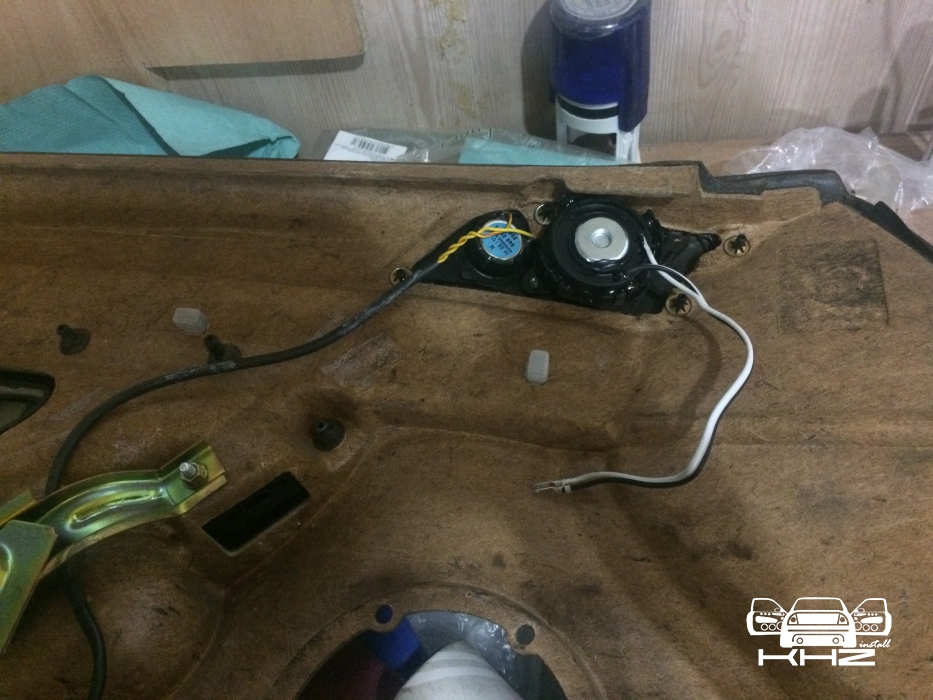

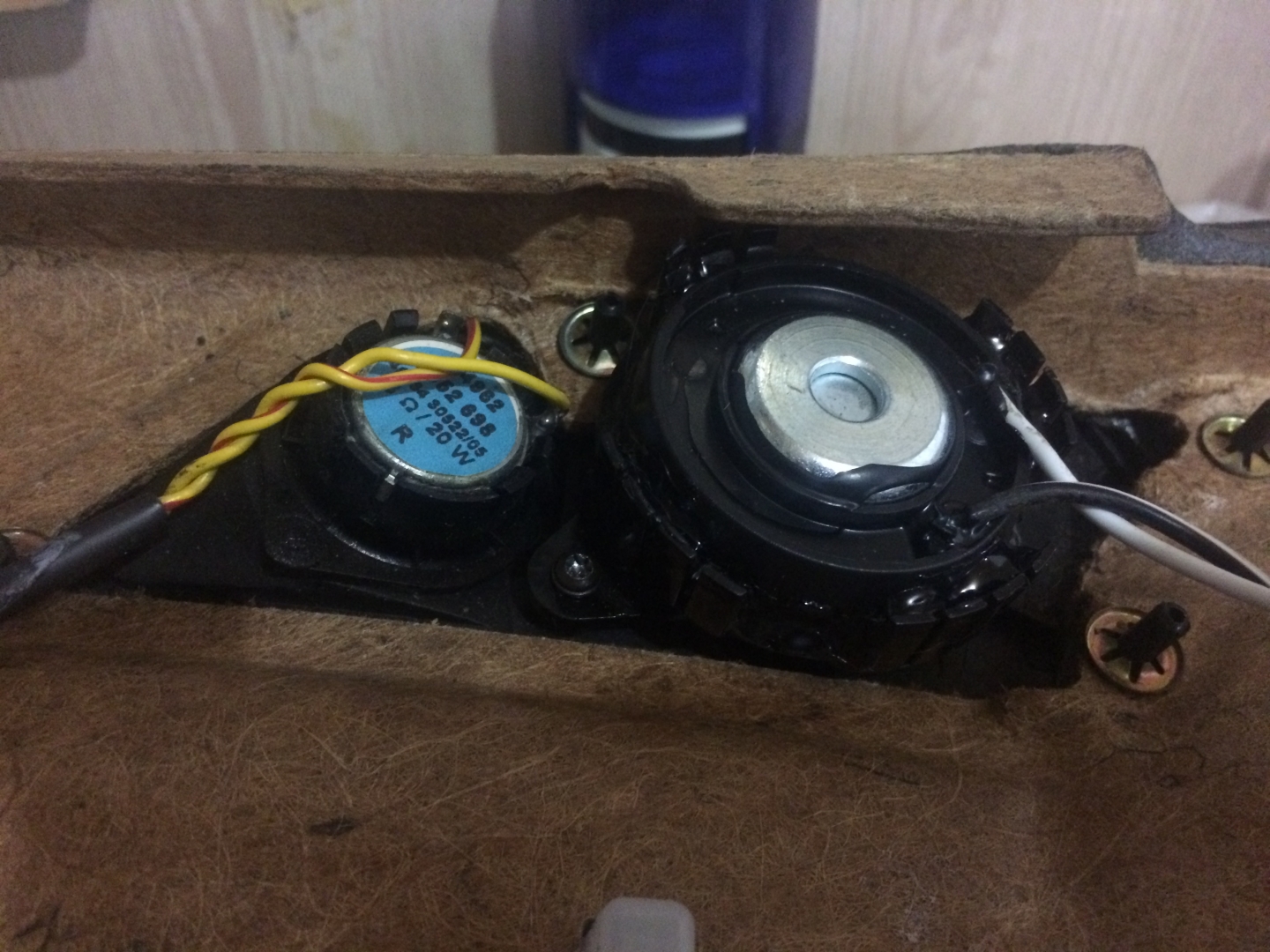

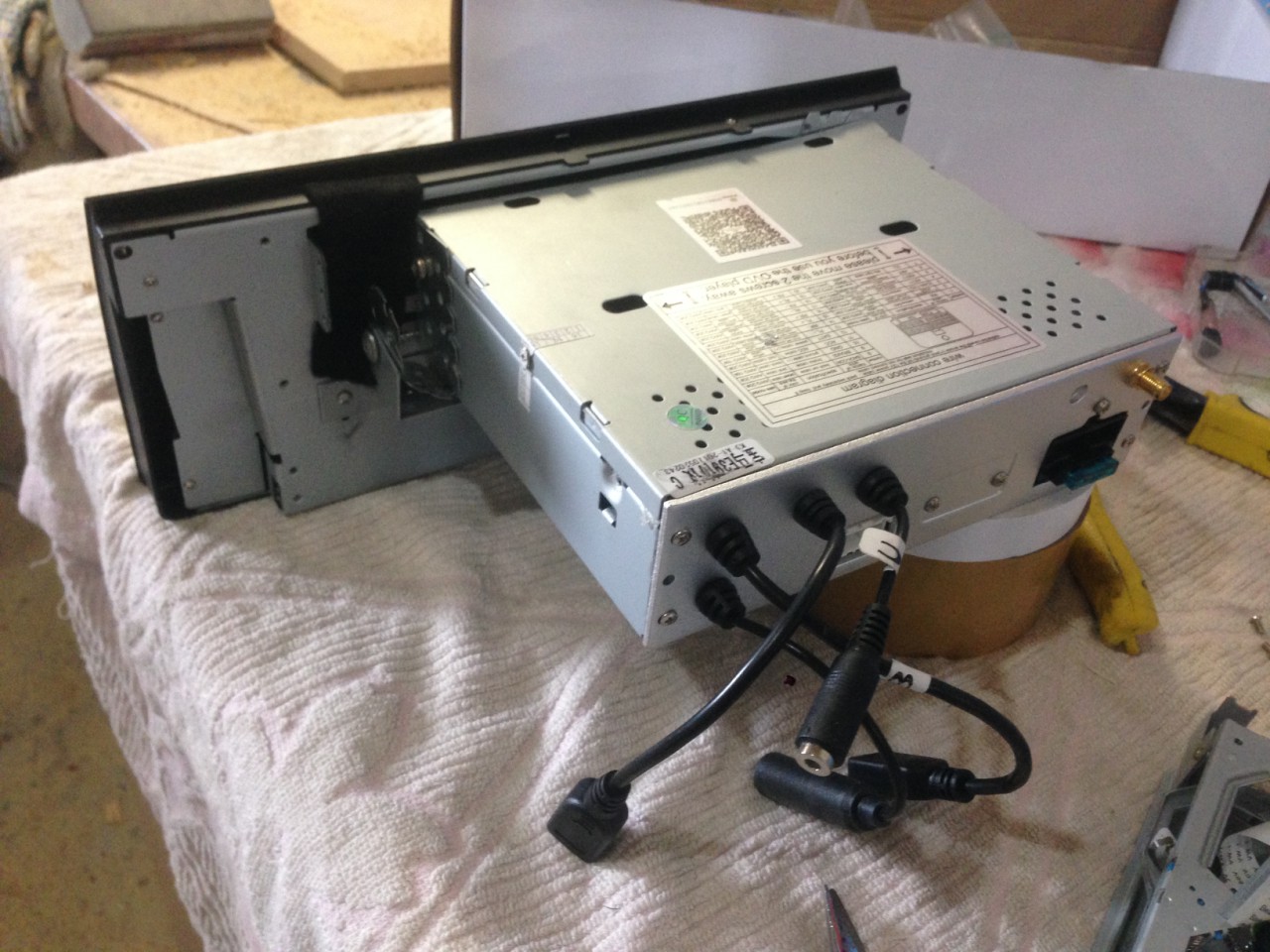

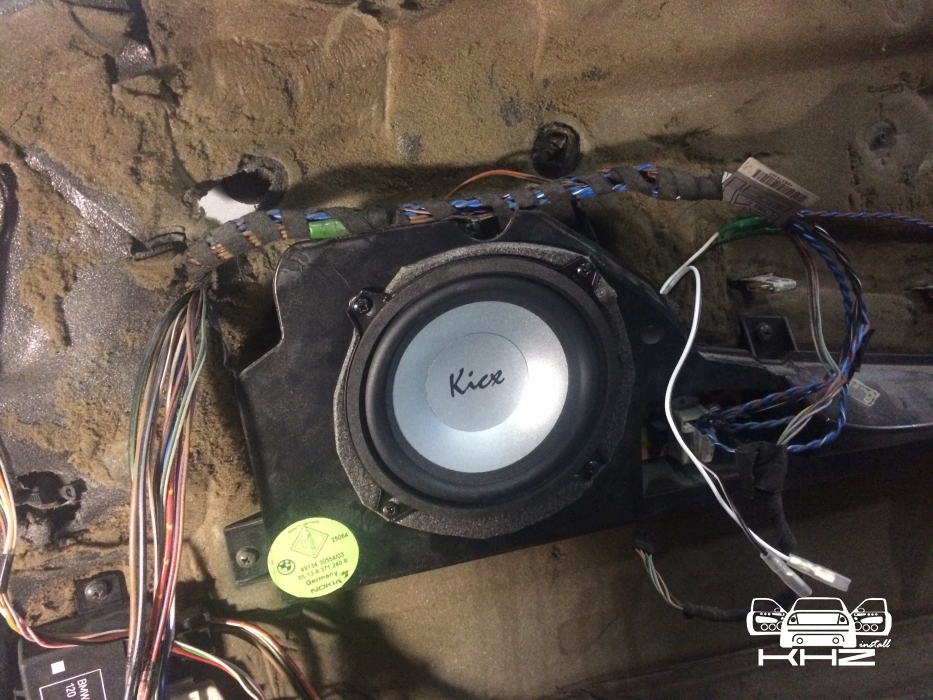

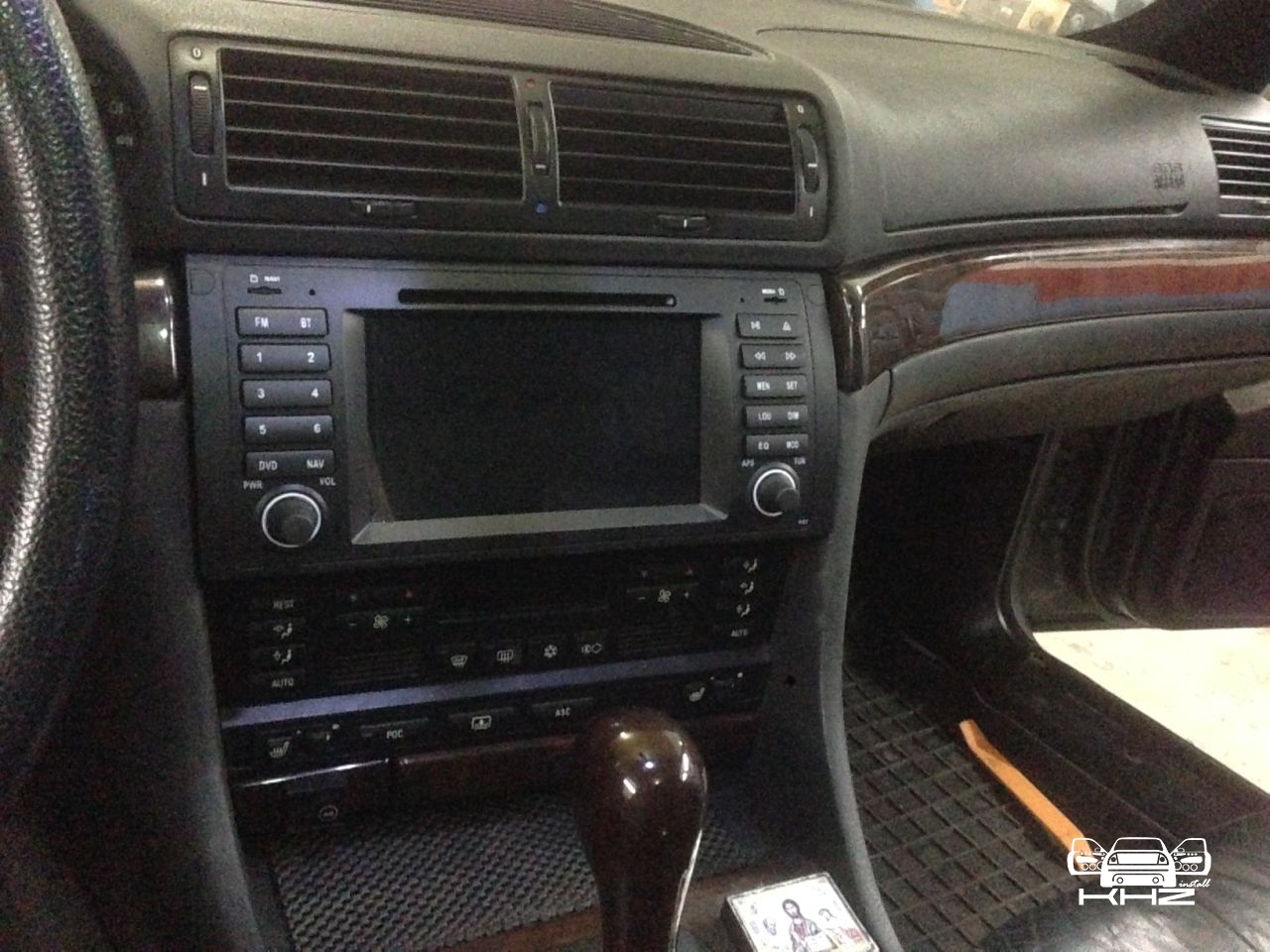

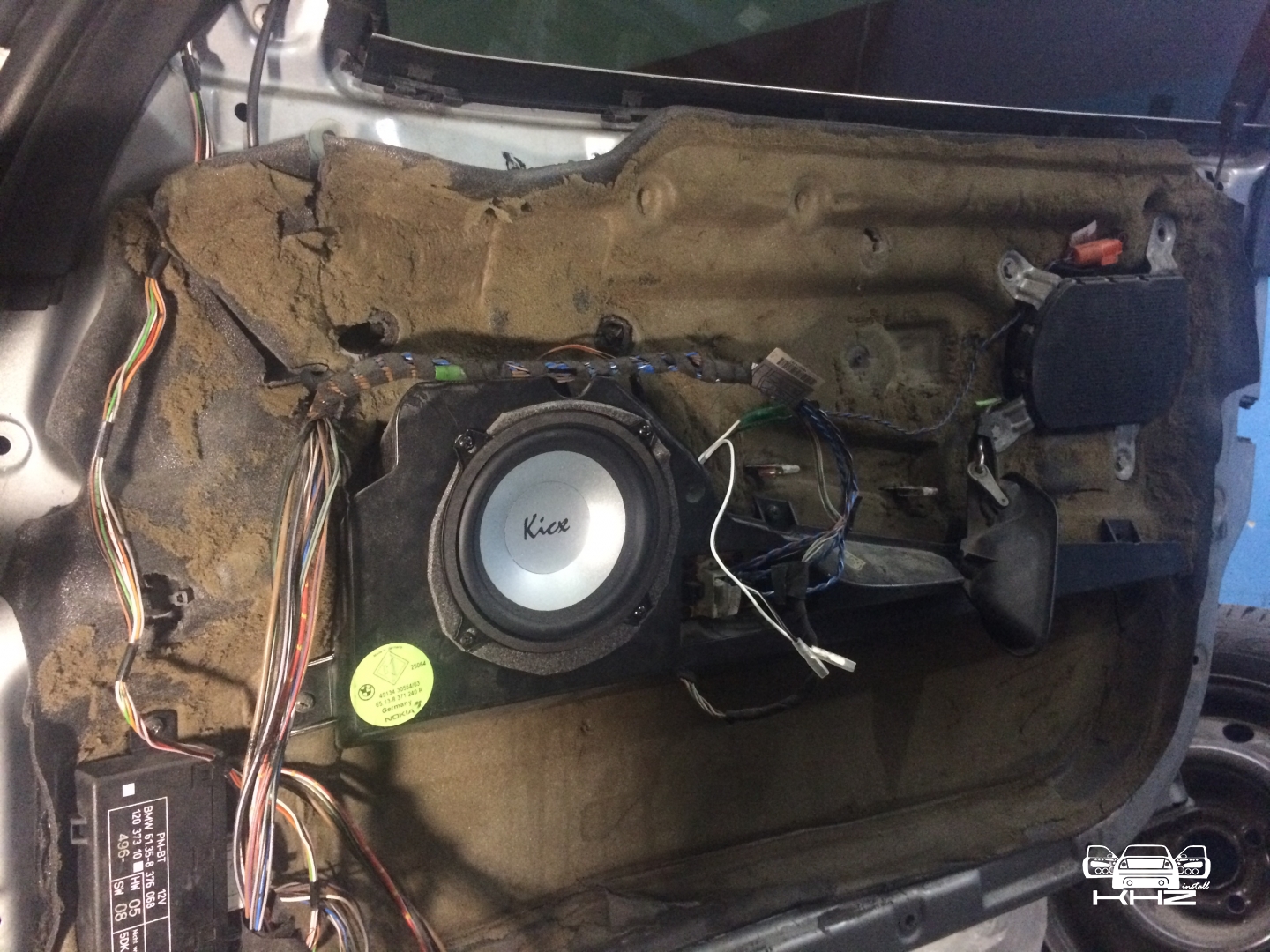

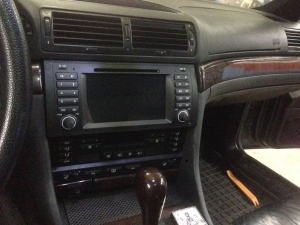

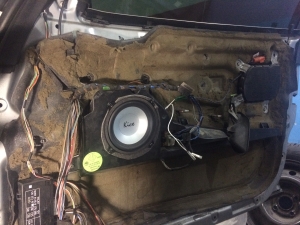

Основний корпус було зміщено на 6-7 см ліворуч, і магнітола зайшла, шлейфи акуратно було укладено і захищено від втручання. Тепер скажемо про акустику, її ми під'єднали від магнітоли, це компонентна акустика 13 см, її встановлюють у штатні музичні бокси, що розташовані на фільонці дверцят, кросовери ми встановили всередині боксів, і акустика лягла на підкладку з м'якого матеріалу.

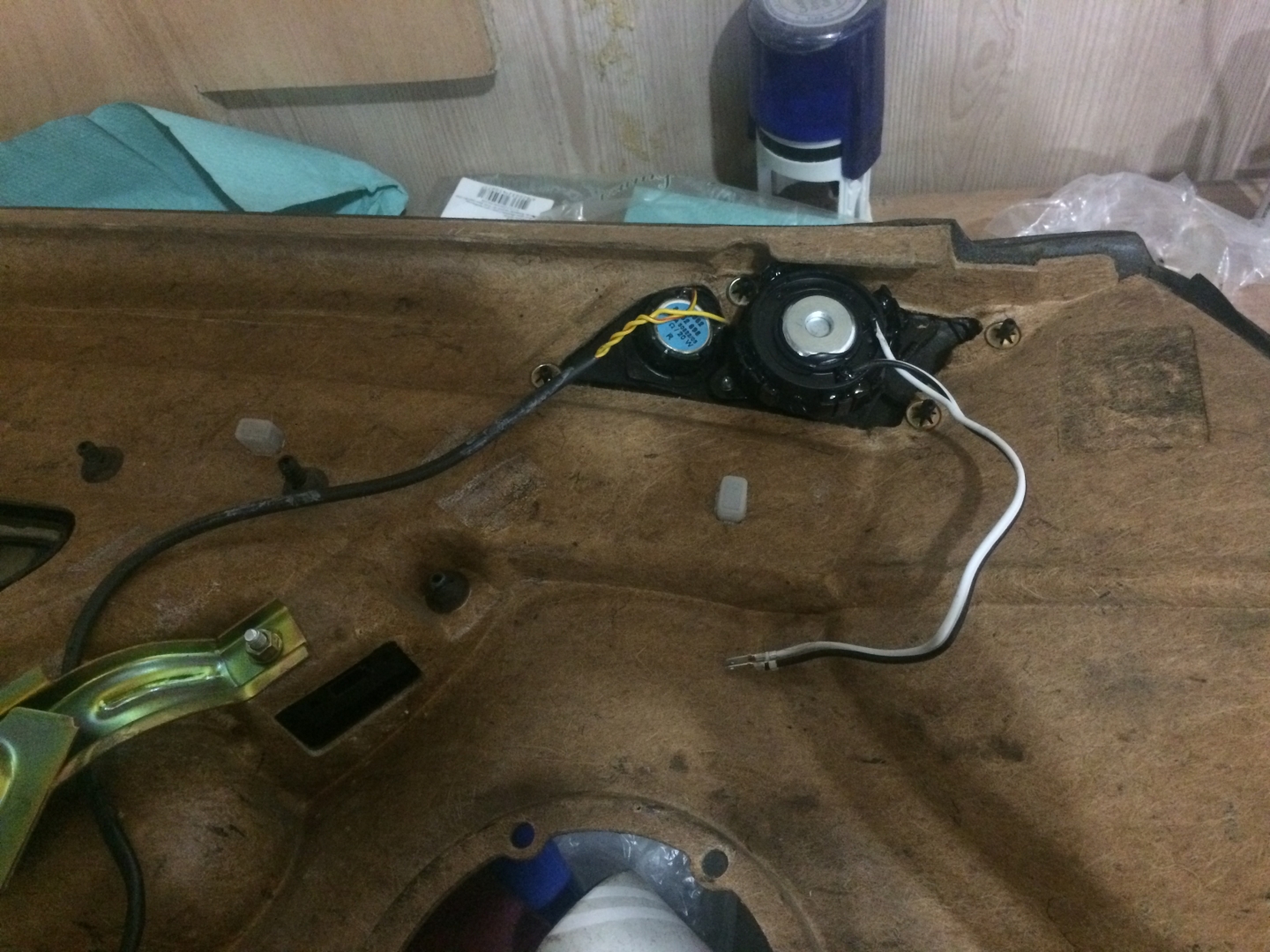

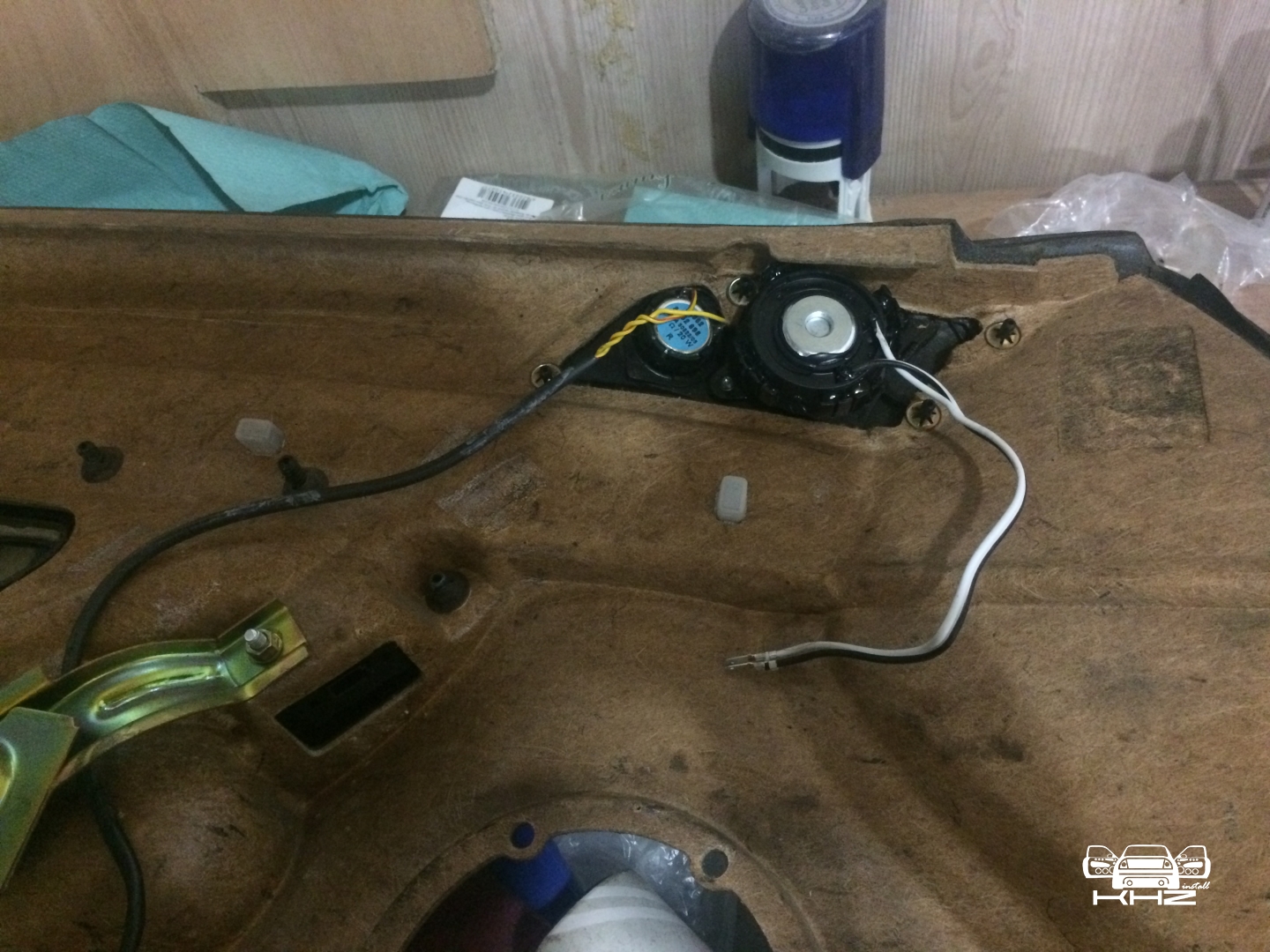

Твітера були встановлені в місця, де стояли середньочастотники, оскільки вони не маленькі, і місце твітерів штатних не влазили! Встановили ми їх за допомогою термо клею.

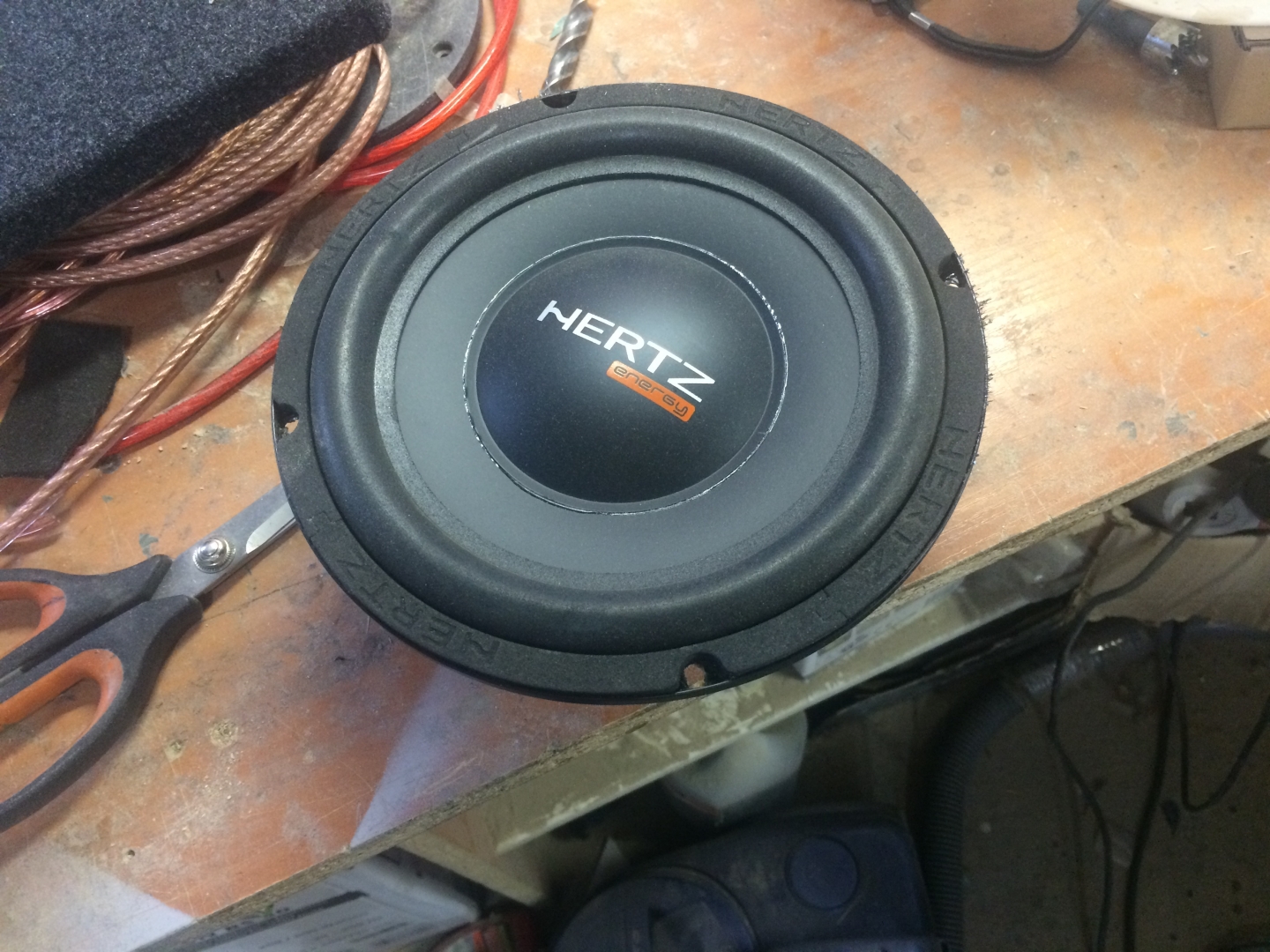

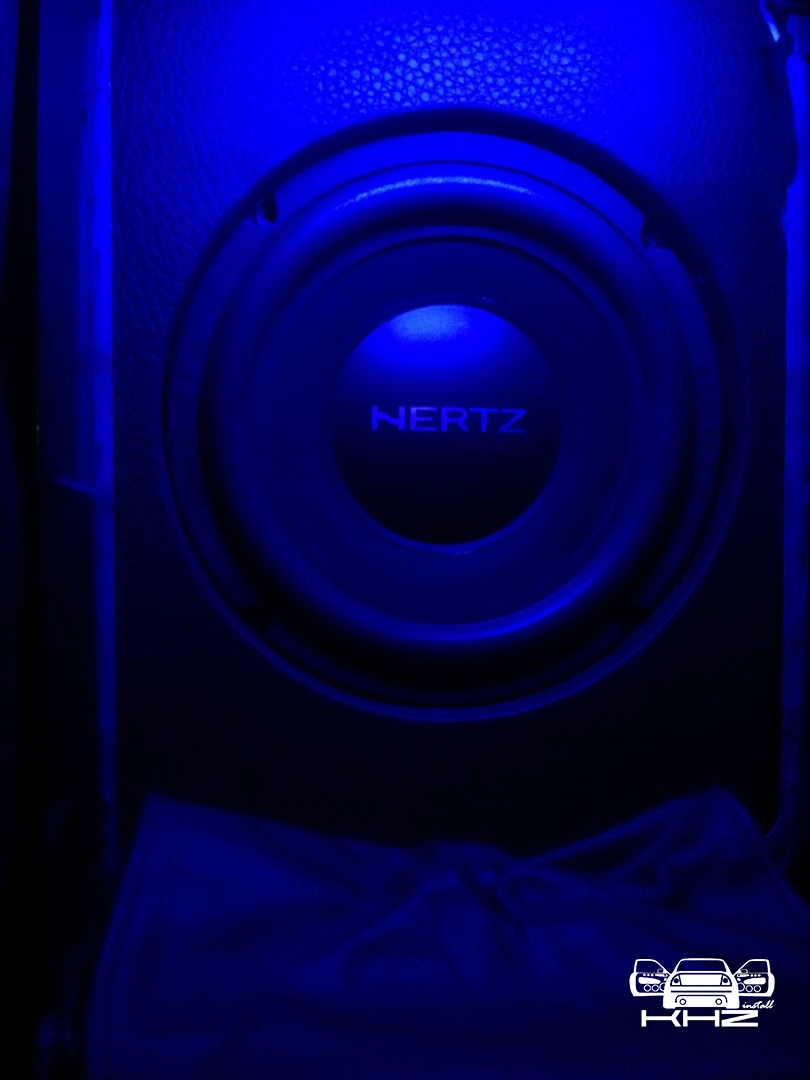

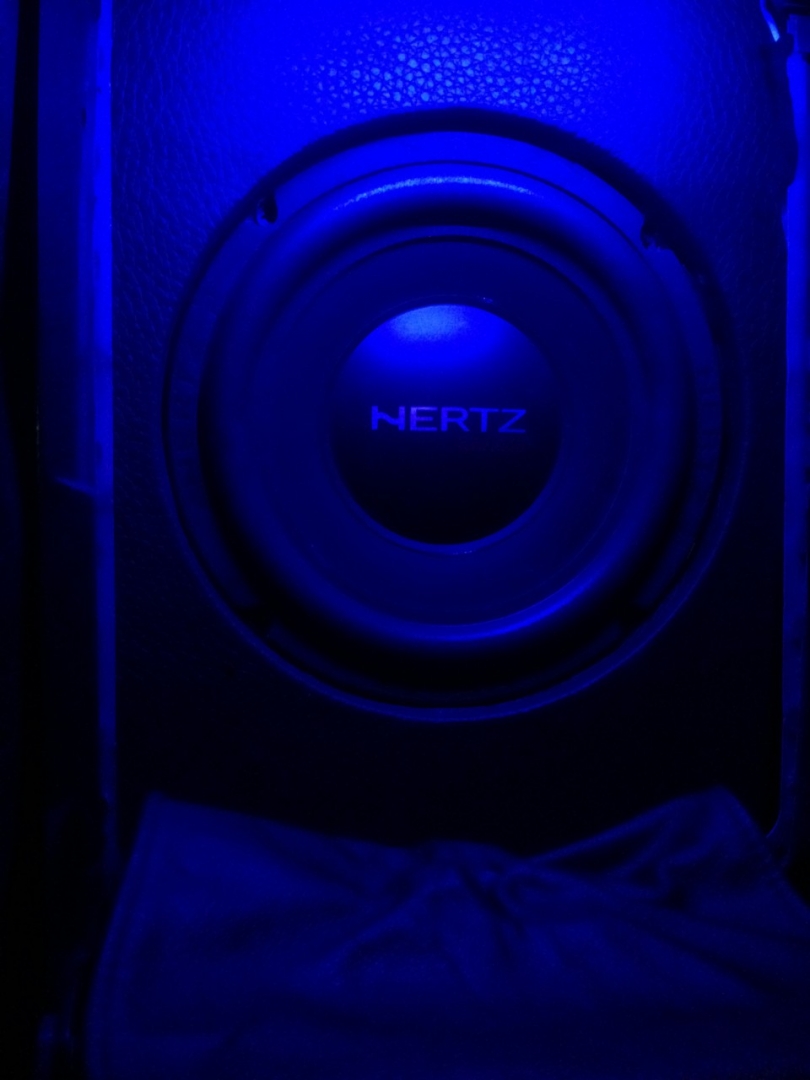

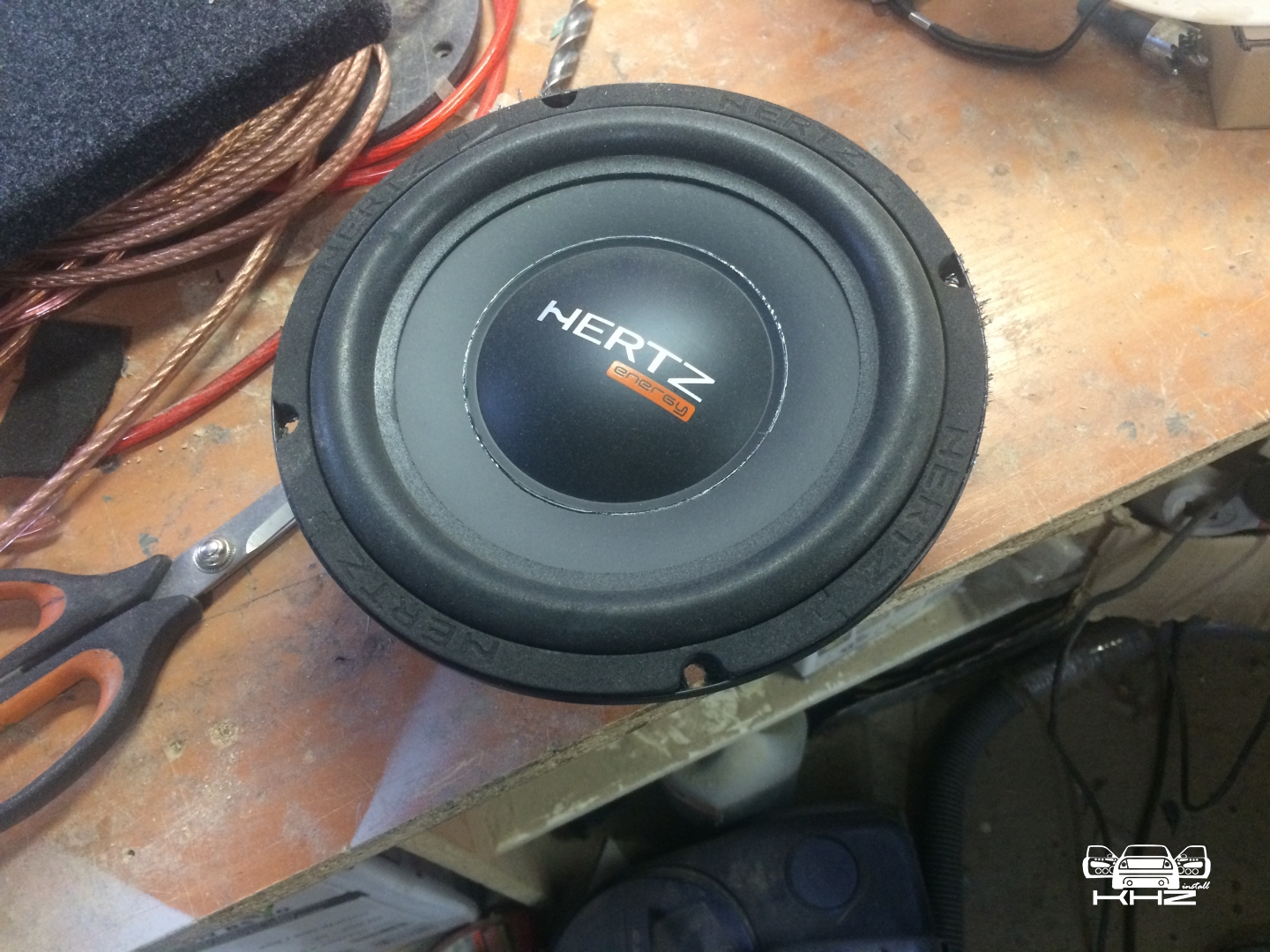

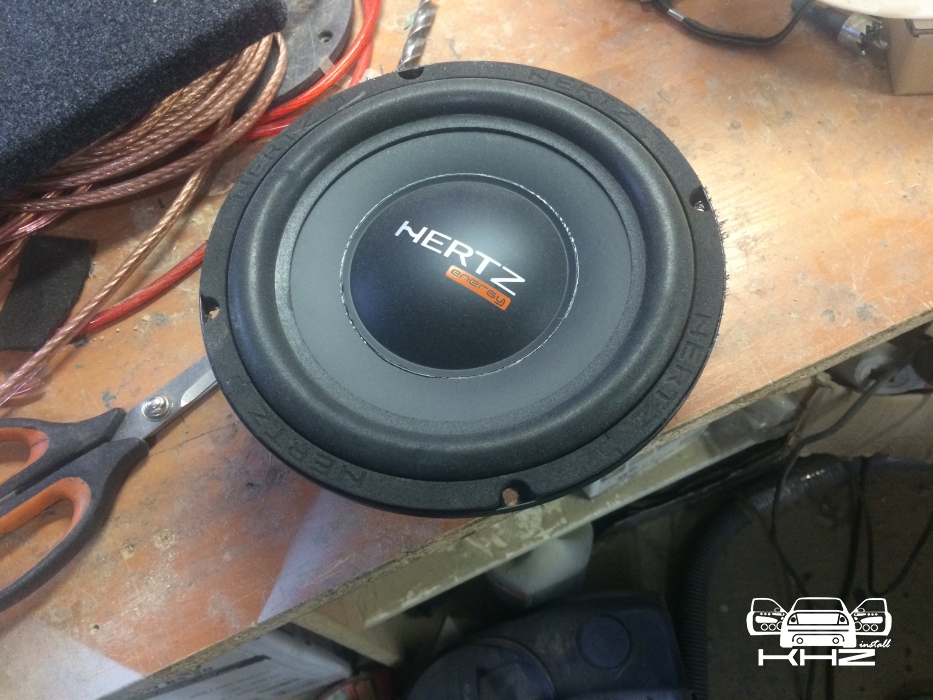

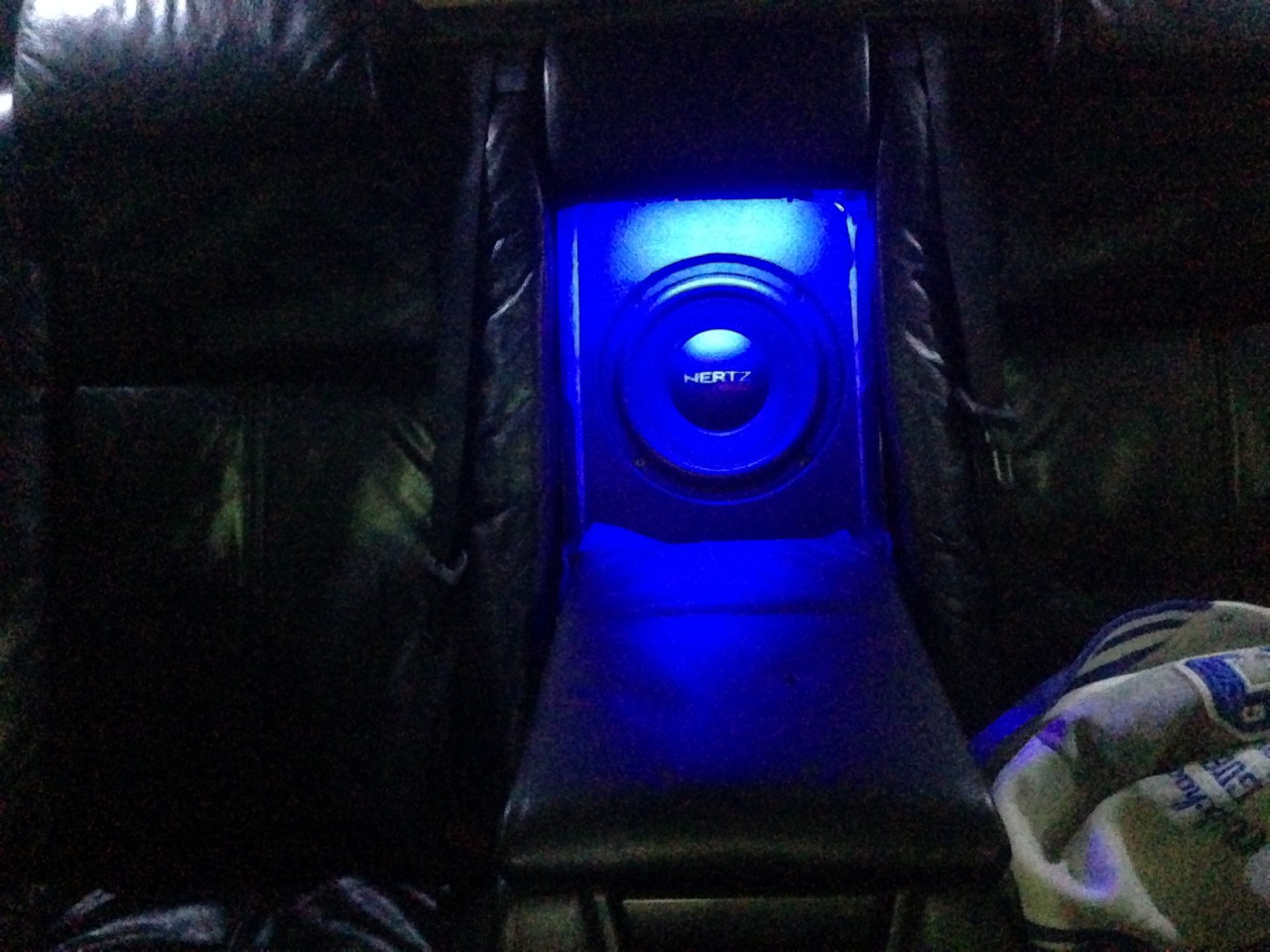

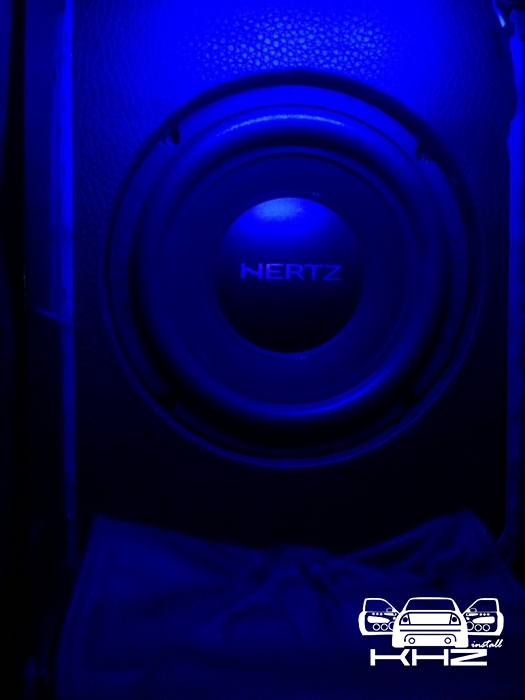

Замовник попросив йому встановити сабвуфер в підлокітник, основною вимогою було: - щоб він був максимально компактним і грав в отвір підлокітника, наш вибір зупинився на невеликому 20см сабвуфері фірми Hertz, лінійки Energy. Ось такий вигляд має цей малюк:

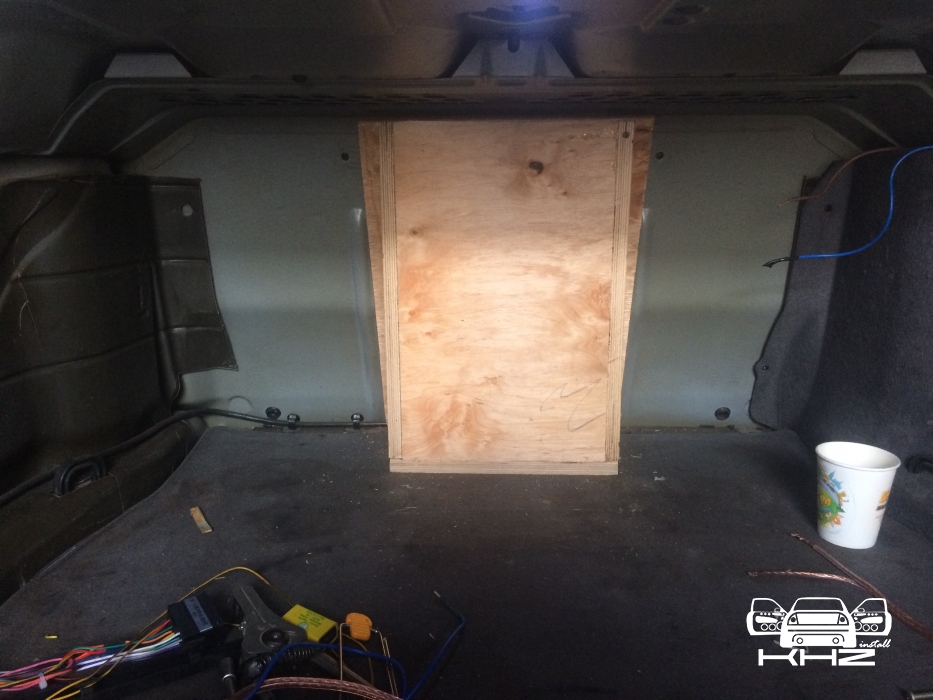

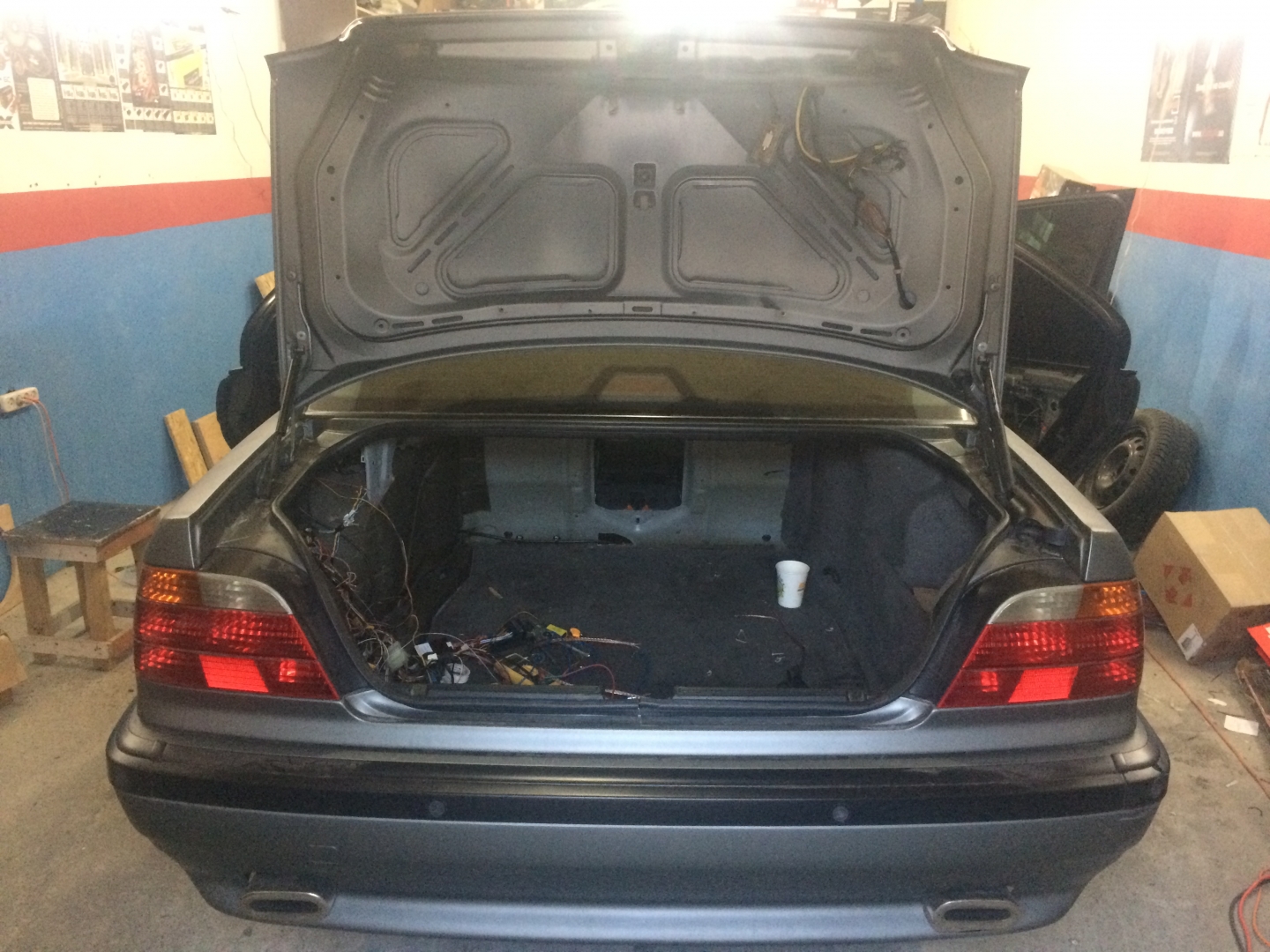

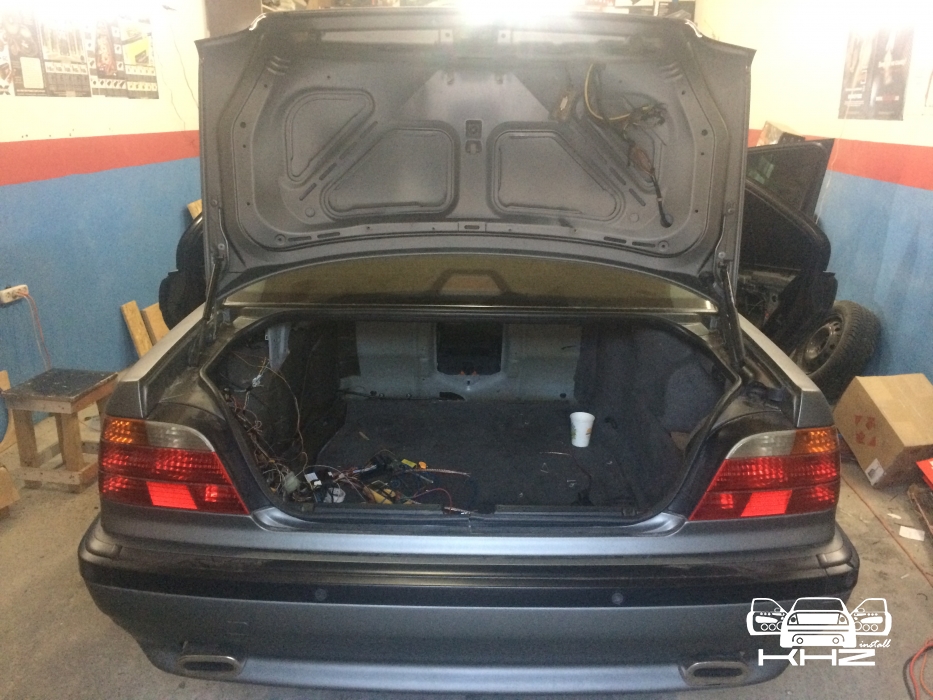

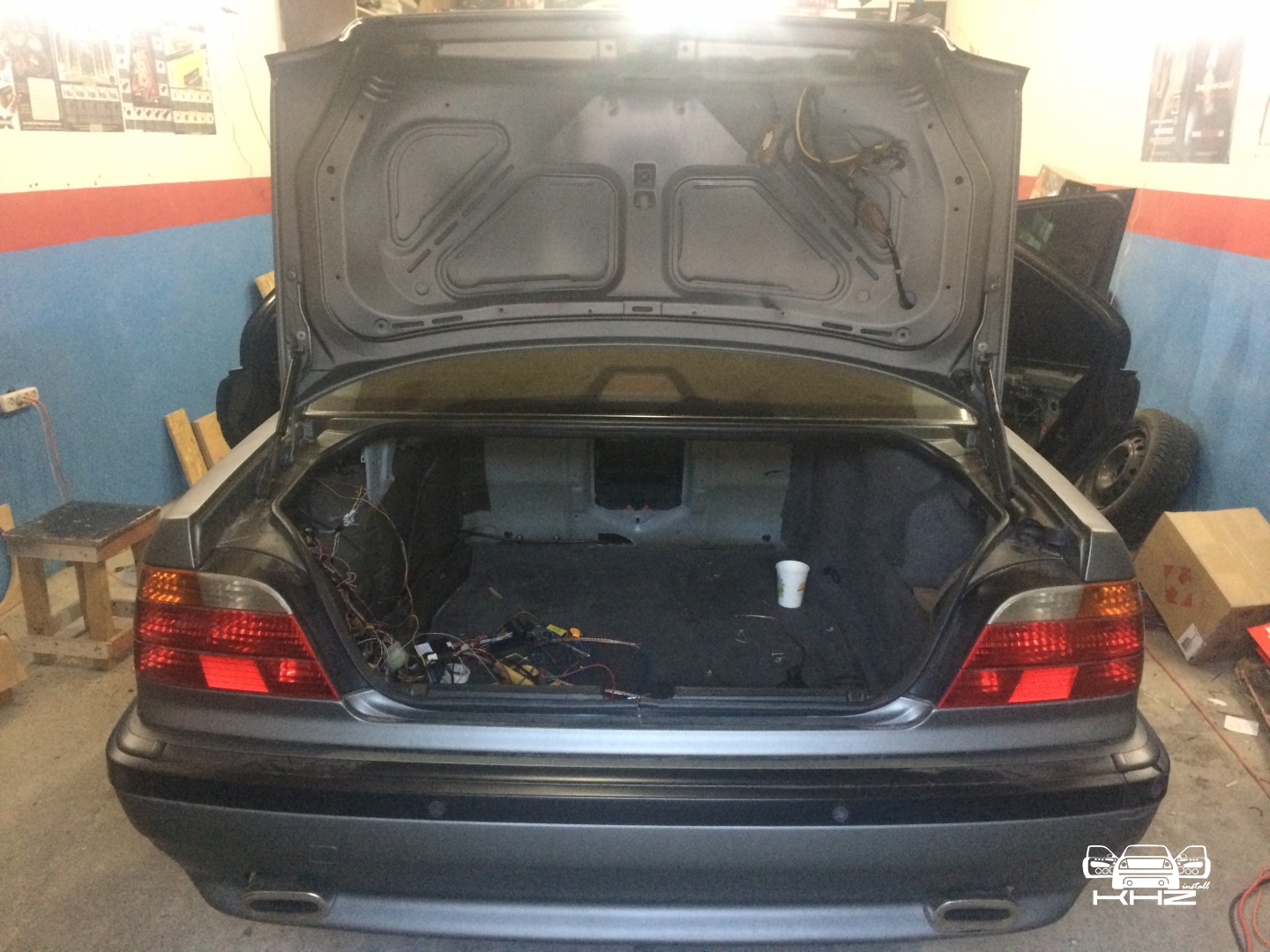

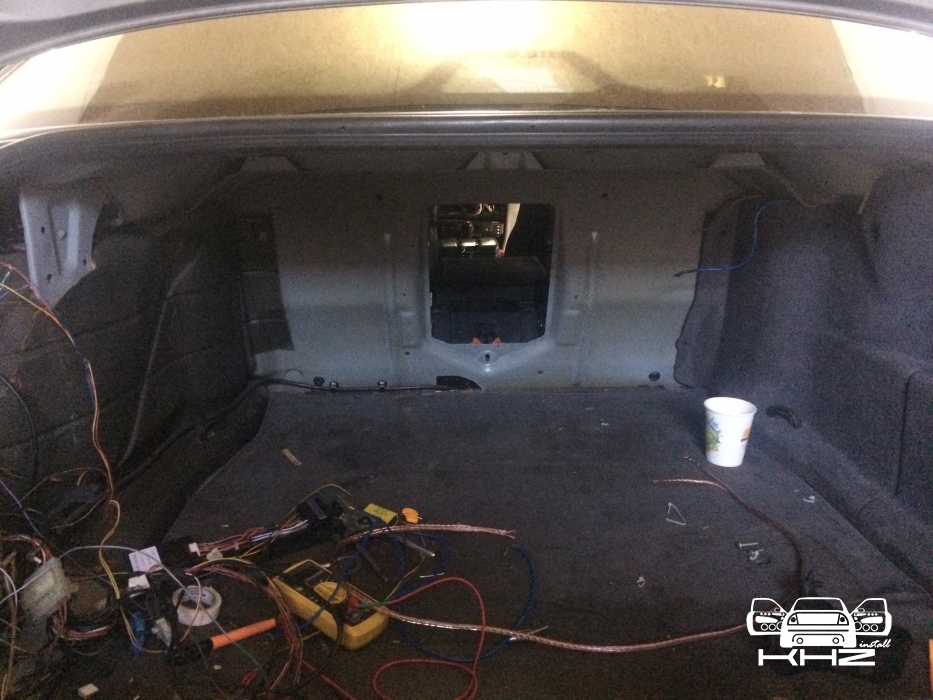

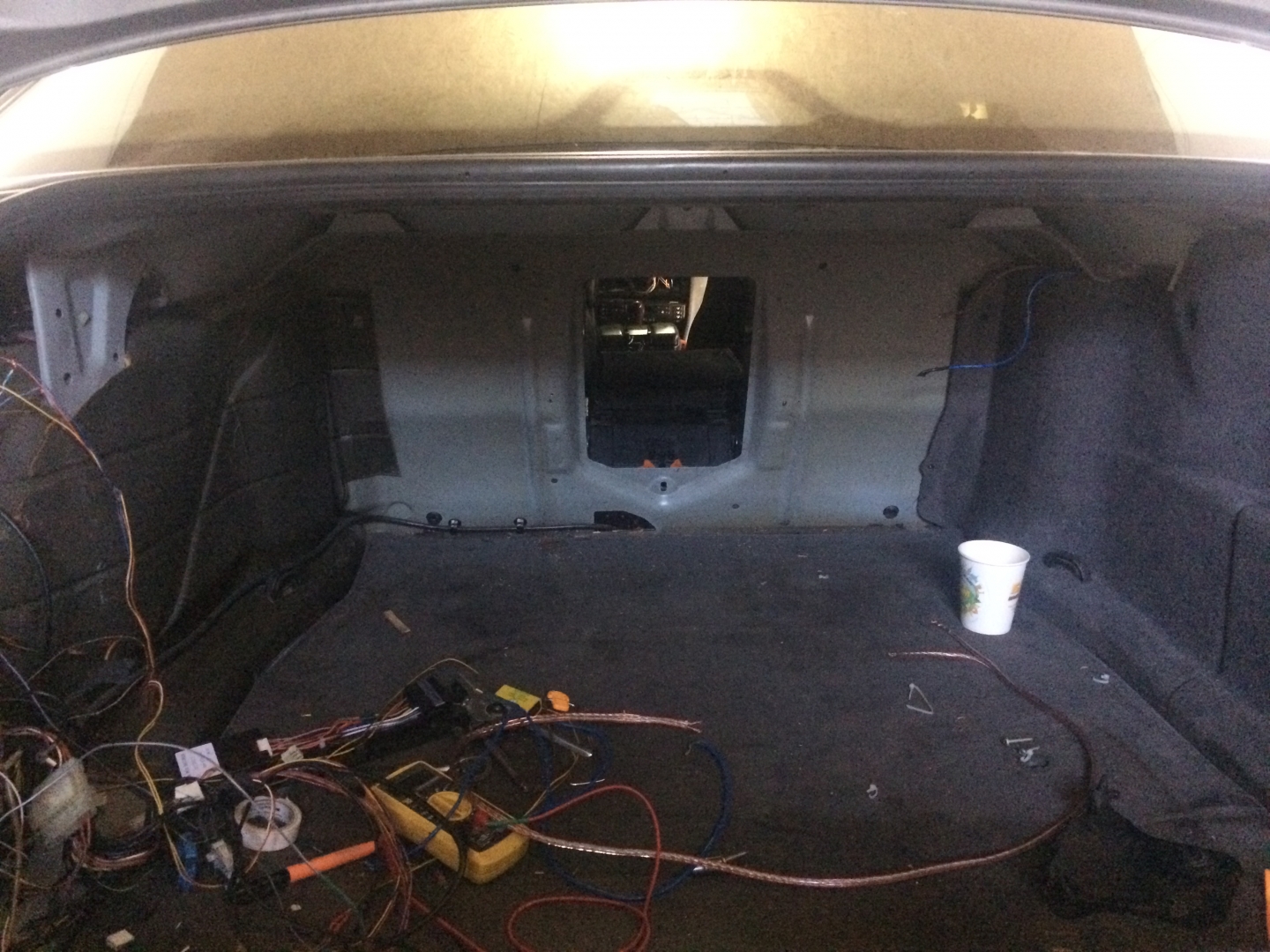

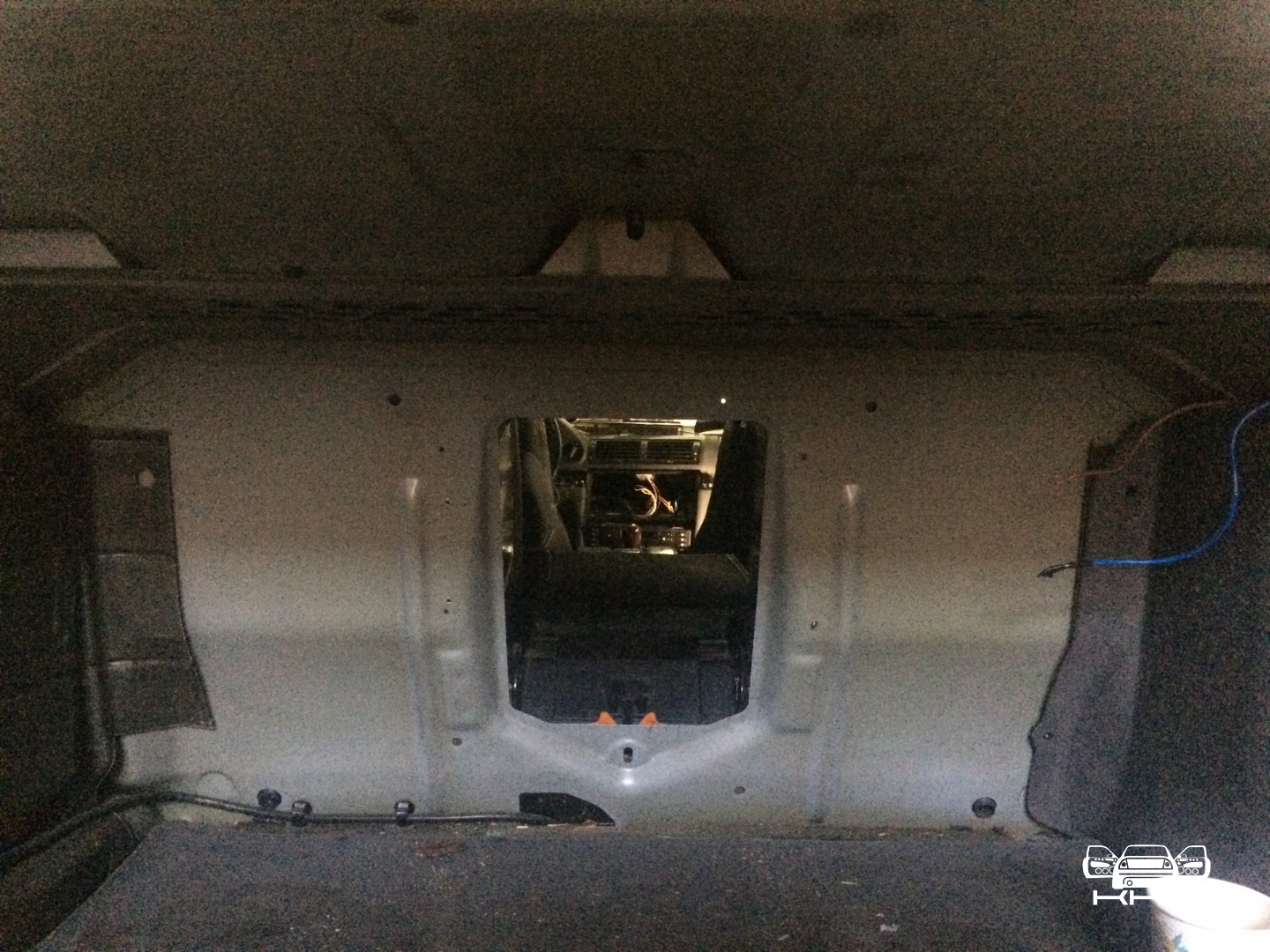

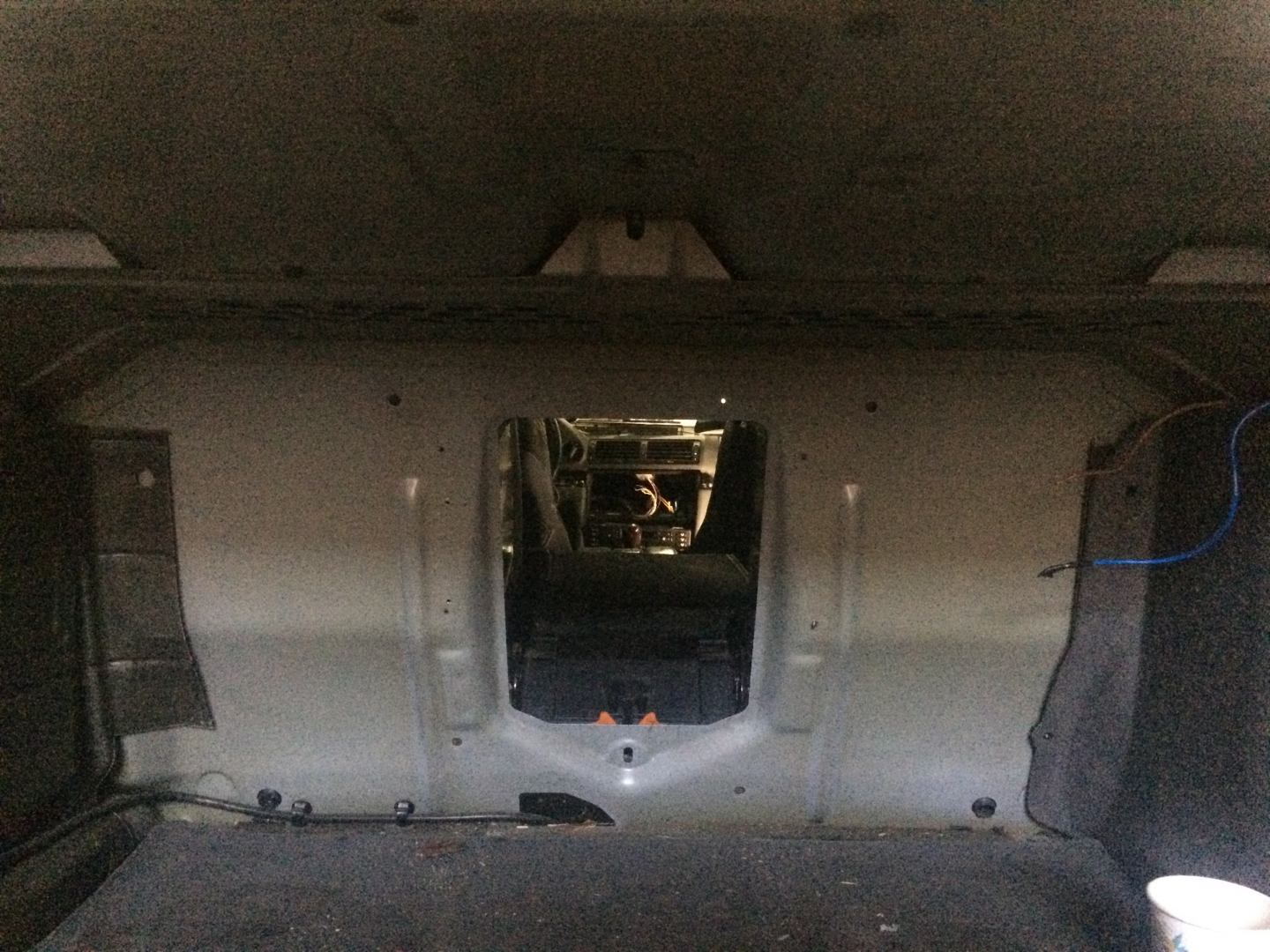

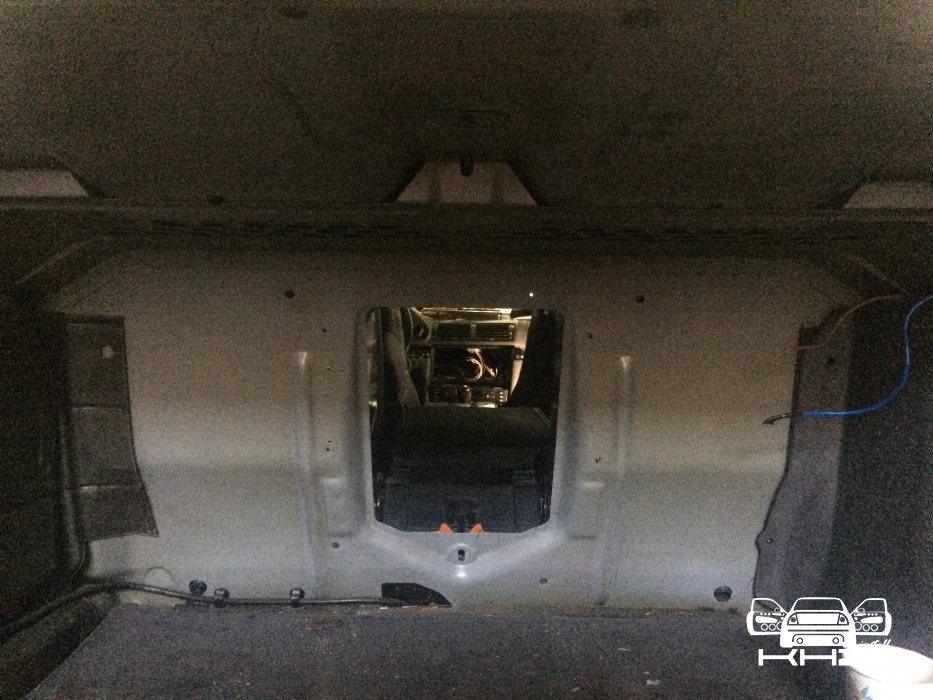

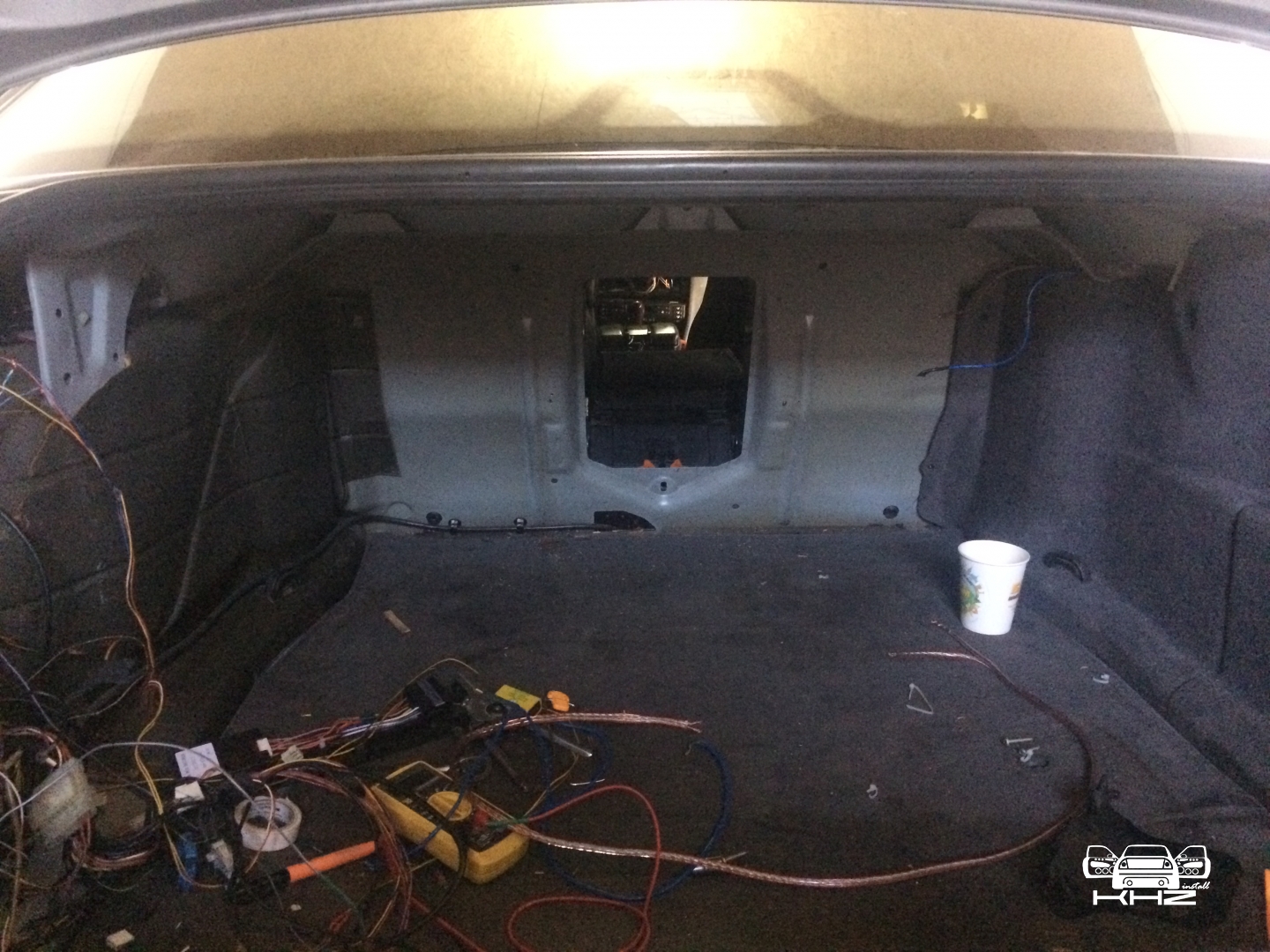

Даний сабвуфер має невеликі вимоги до літражу, і вимагає тільки 8-10 літрів об'єму, що нам дуже вигідно, ось такий вигляд має багажник даного автомобіля, і задня стінка багажника, куди потрібно встановити короб, не рівна, а з вигином, тому короб потрібно робити з косою передньою стінкою.

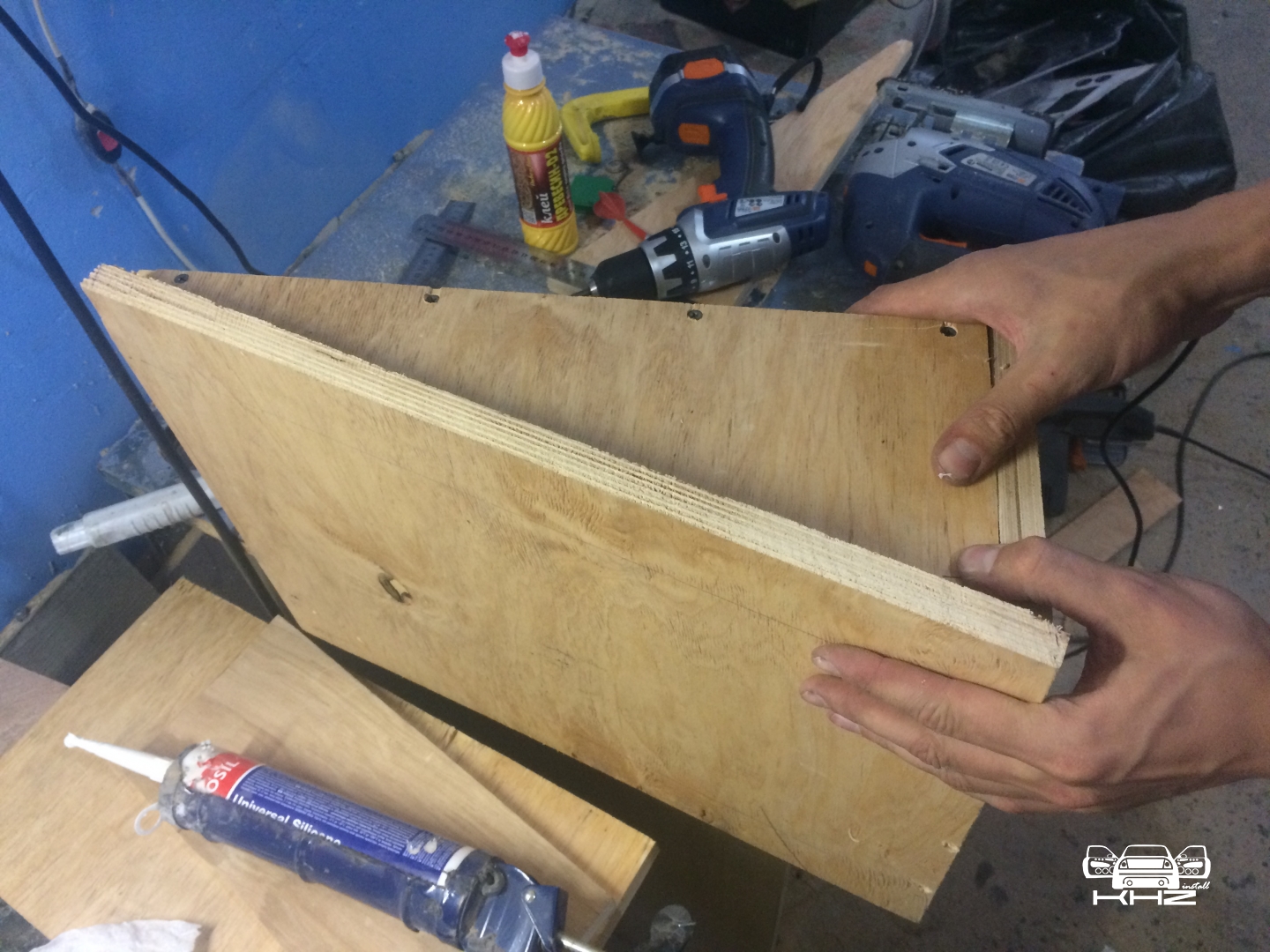

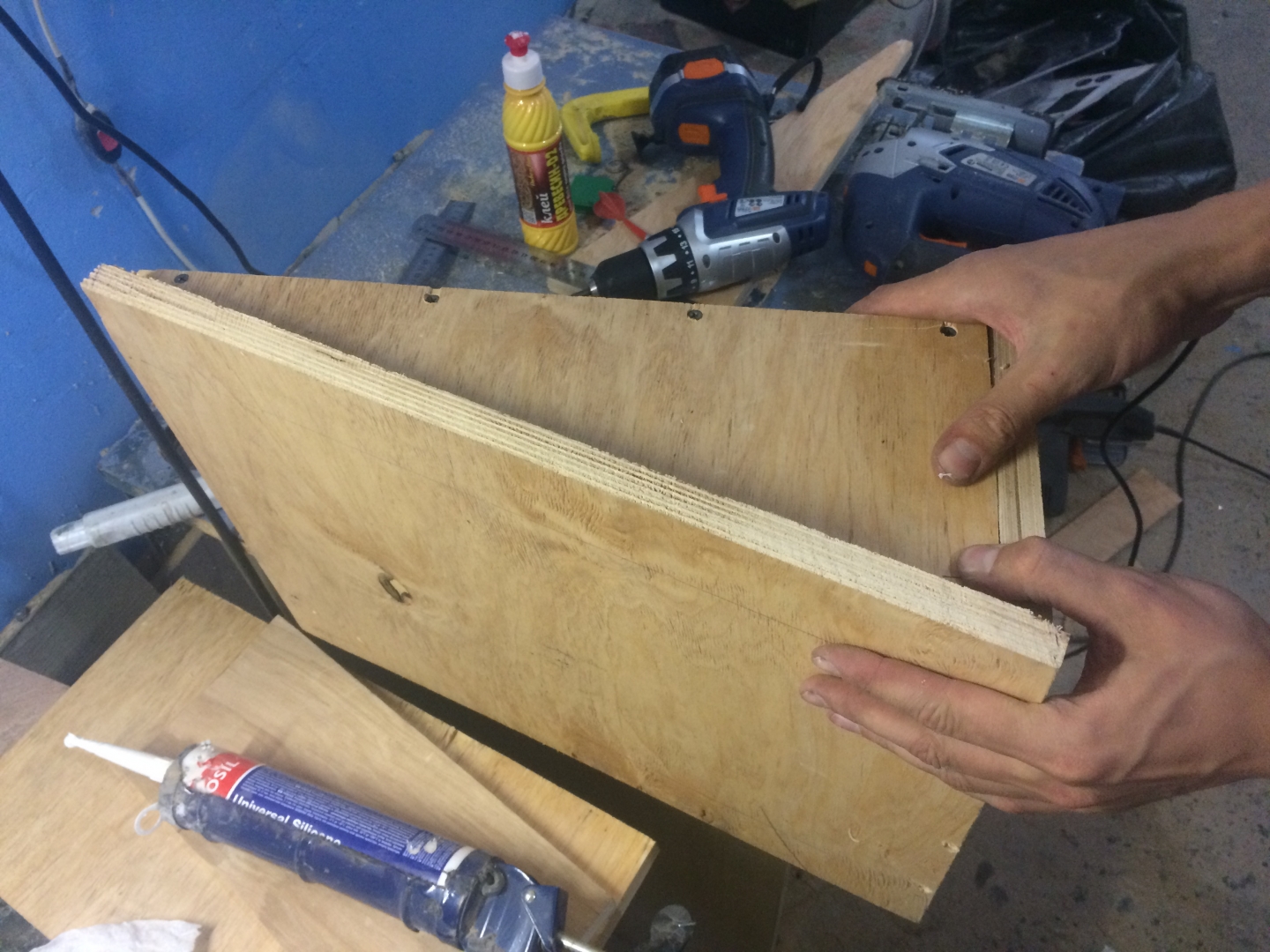

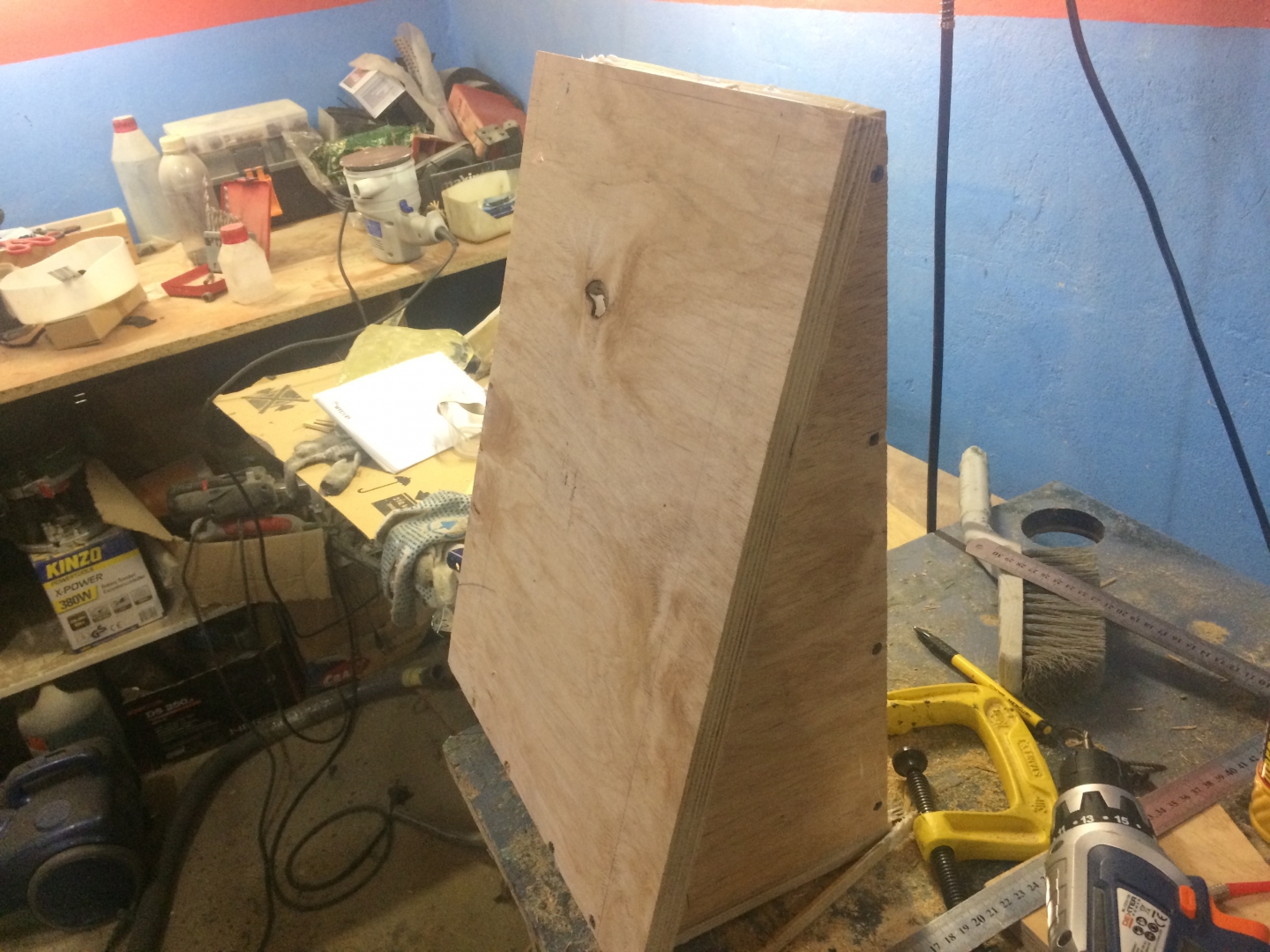

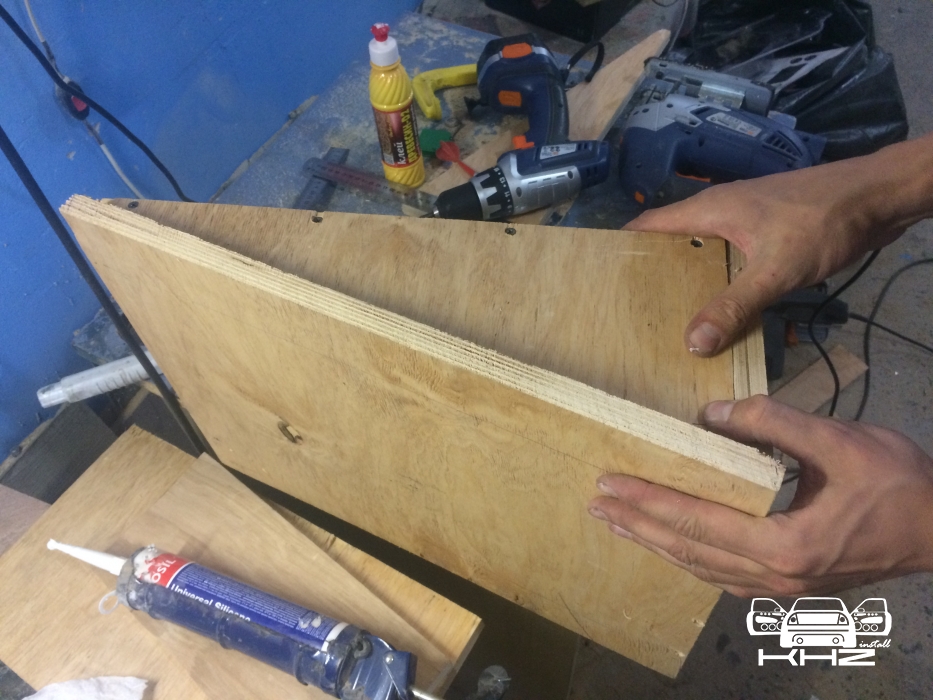

Всі короби ми робимо з якісної фанери, яка прослужить довгі роки, і має найкращі якості для звуку. Процес проектування ми не покажемо, а покажемо як ми його складали.

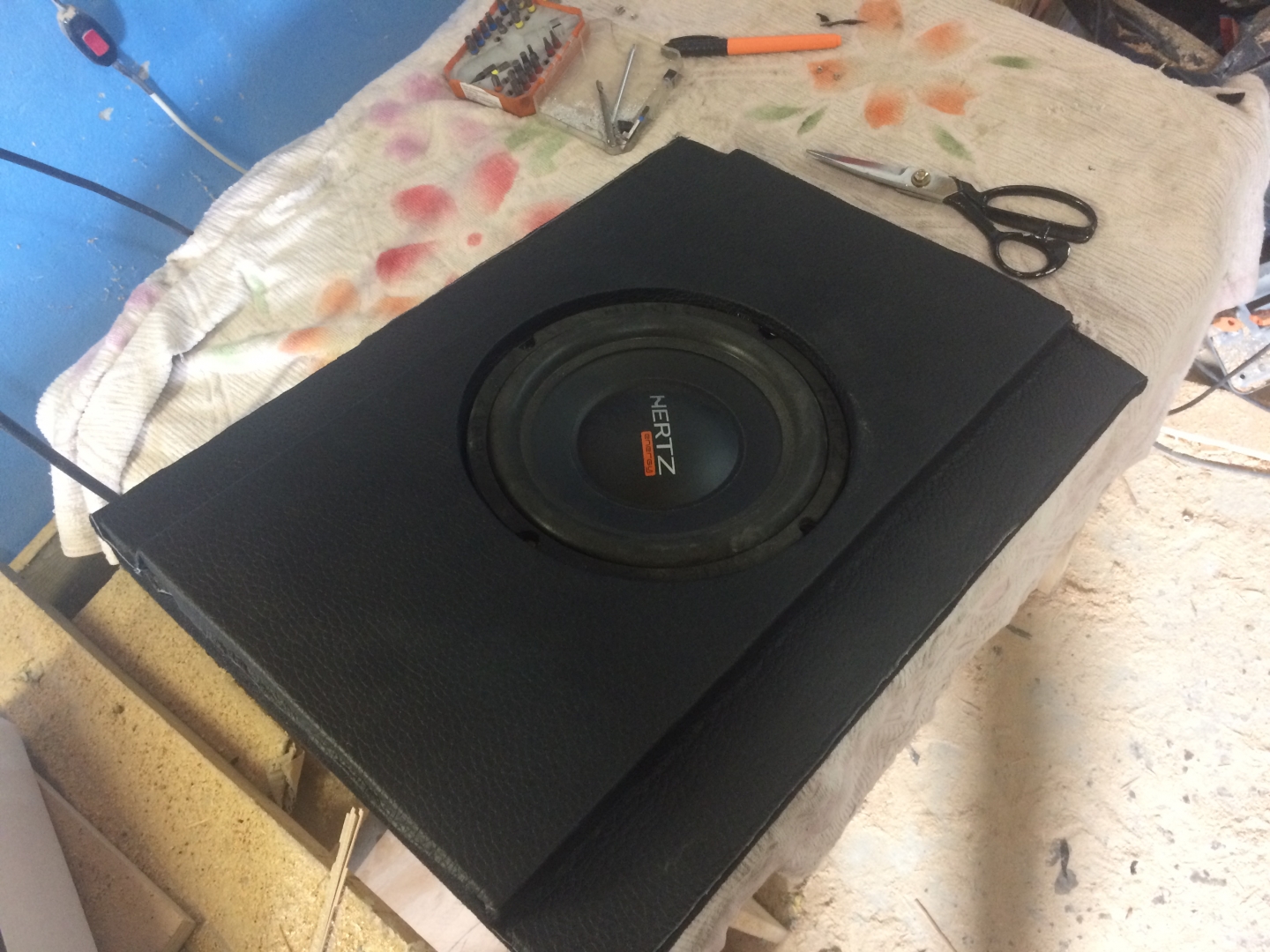

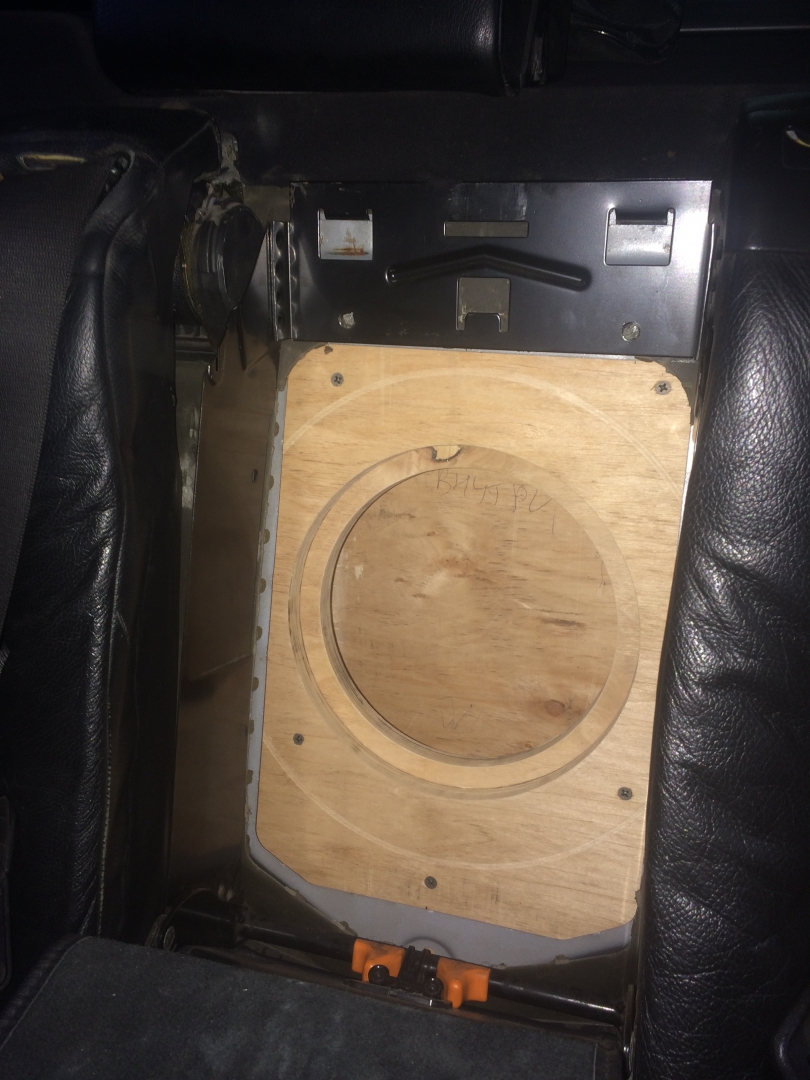

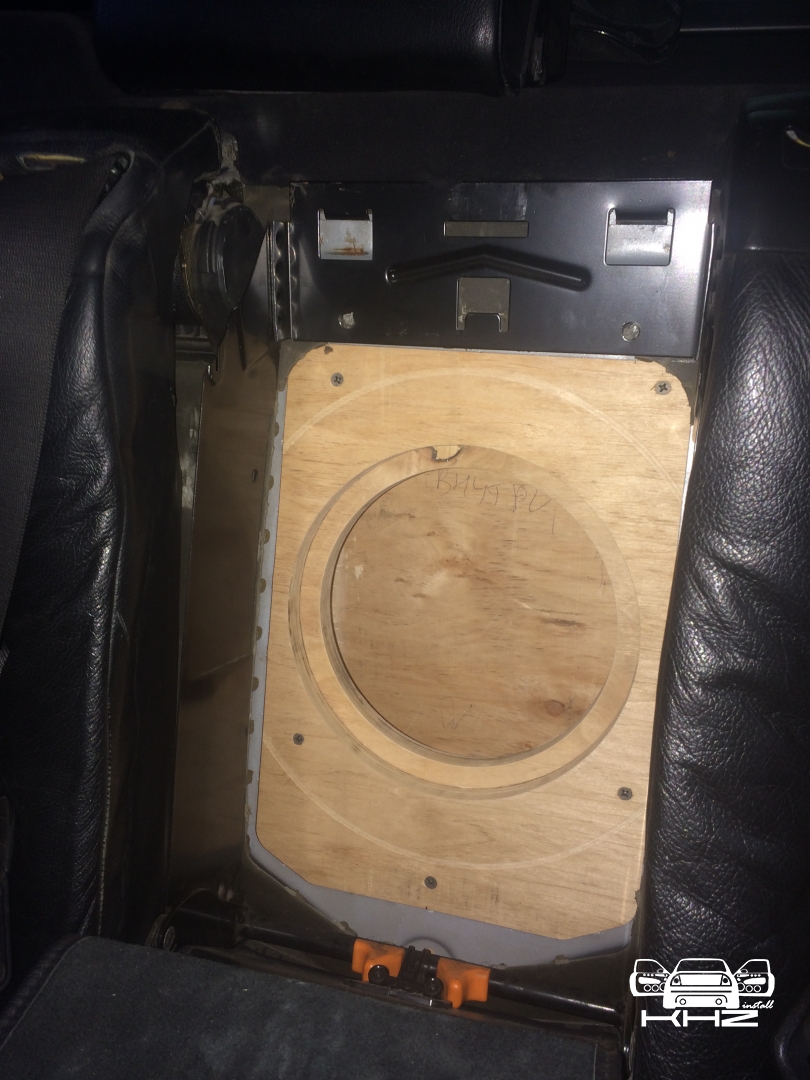

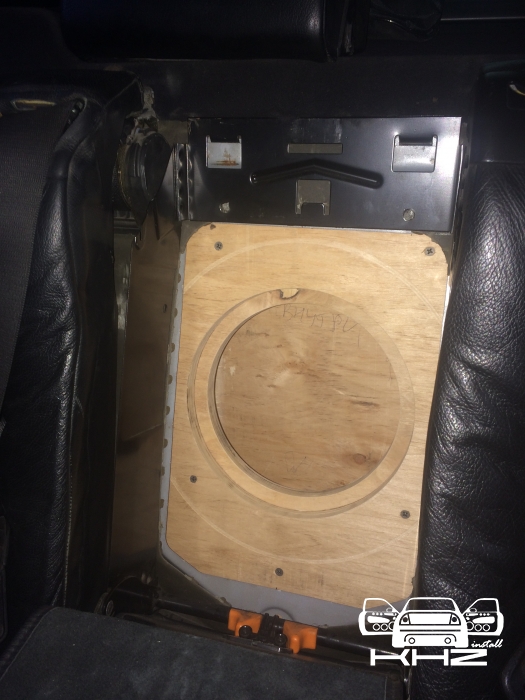

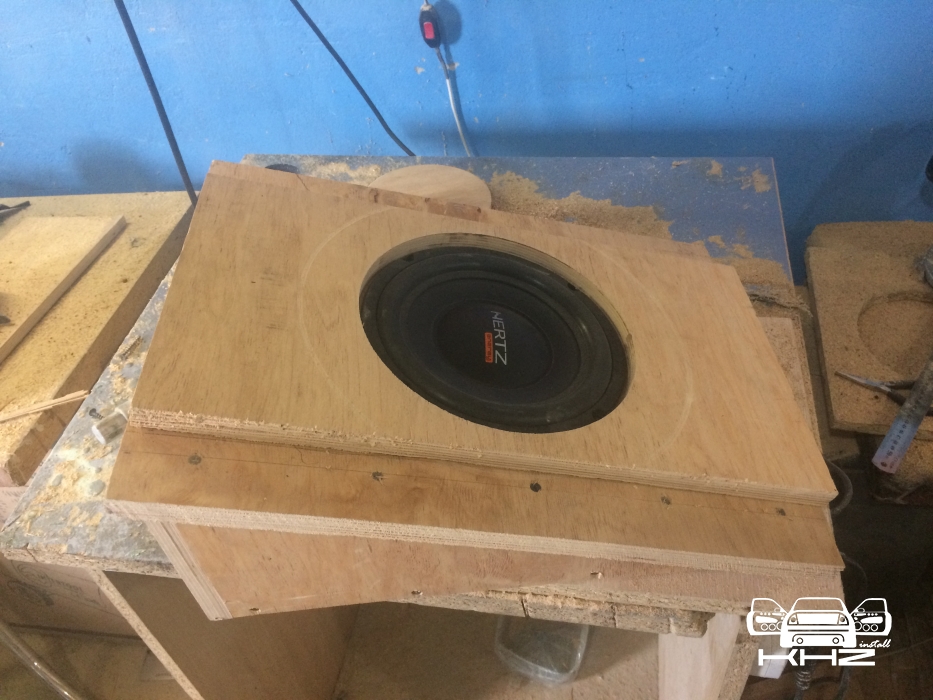

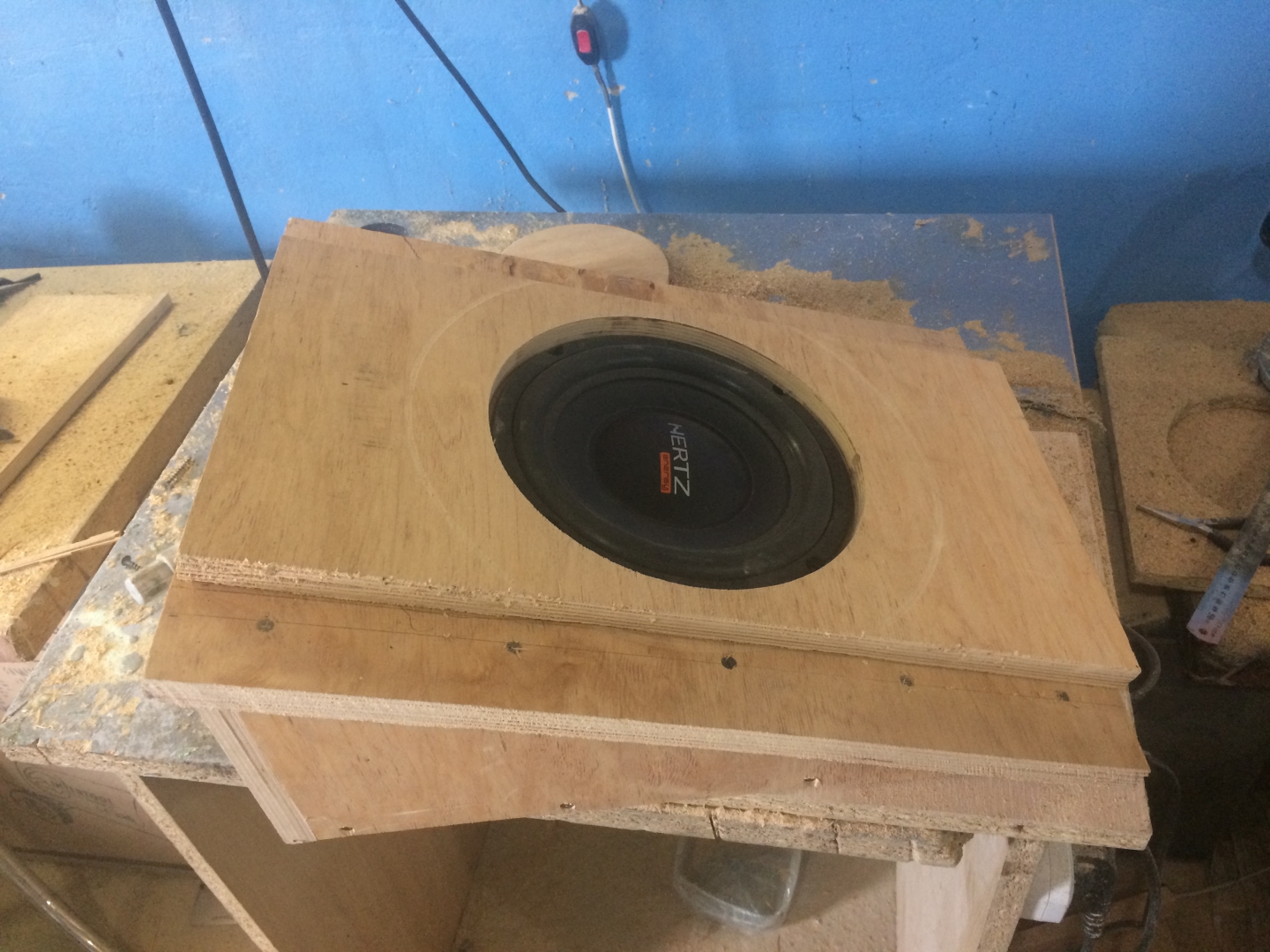

щоб максимально втопити короб у підлокітник, ми зробили подвійну лицьову стінку, перша стінка вужча, а друга ширша. І зробили так, щоб сам сабвуфер був повністю втоплений.

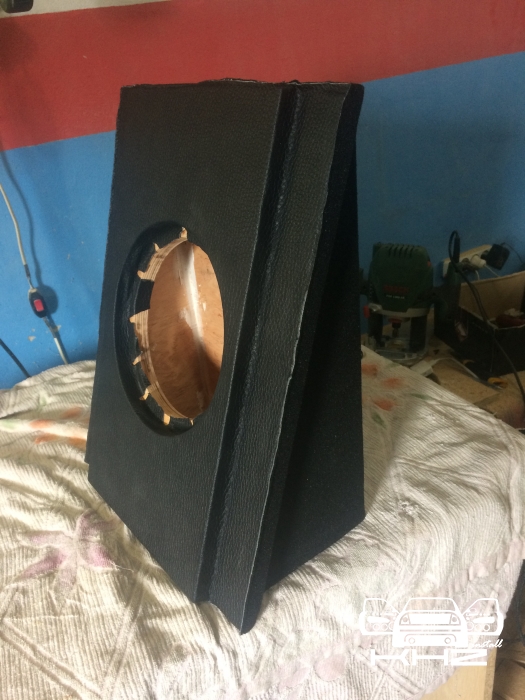

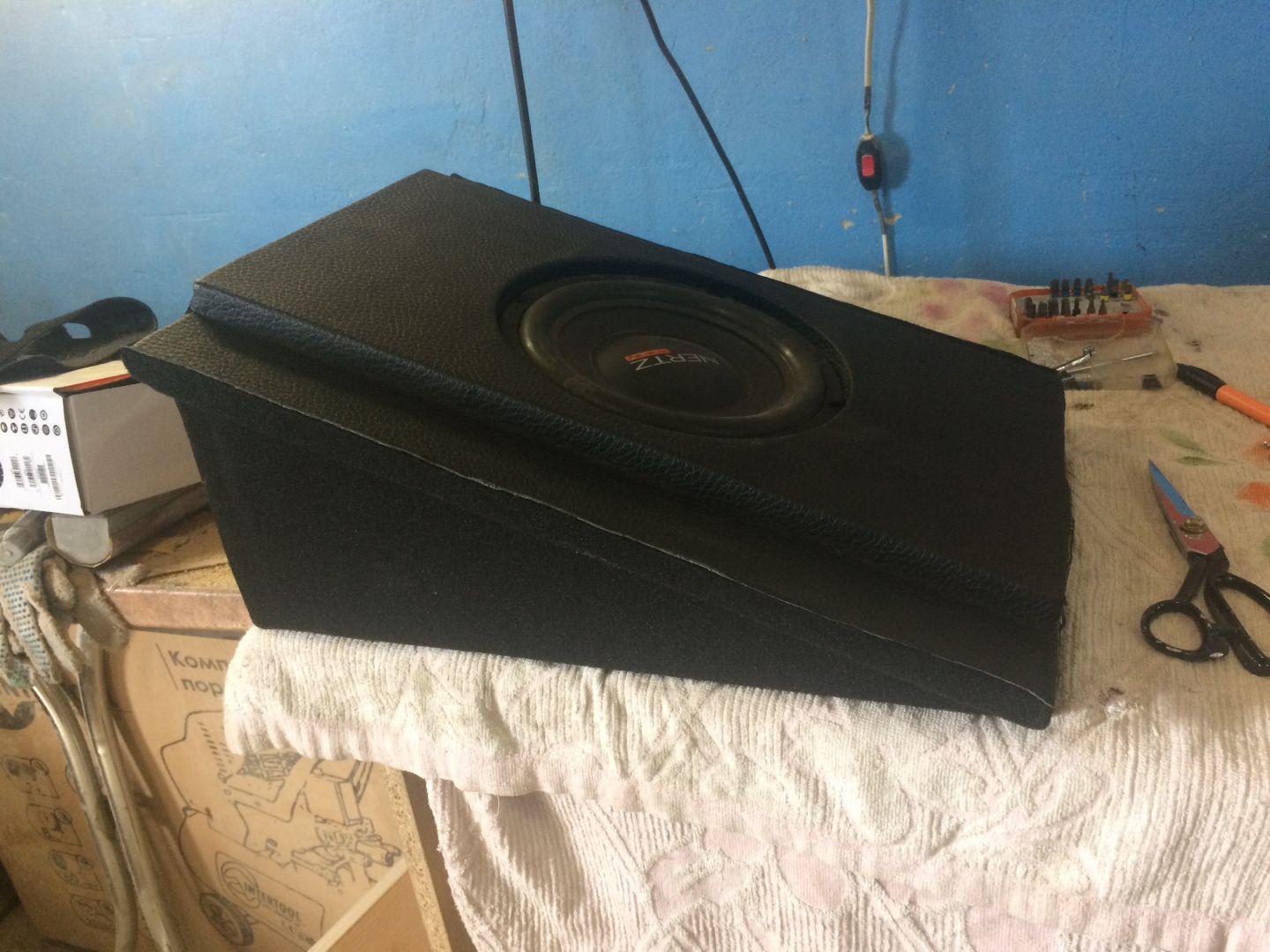

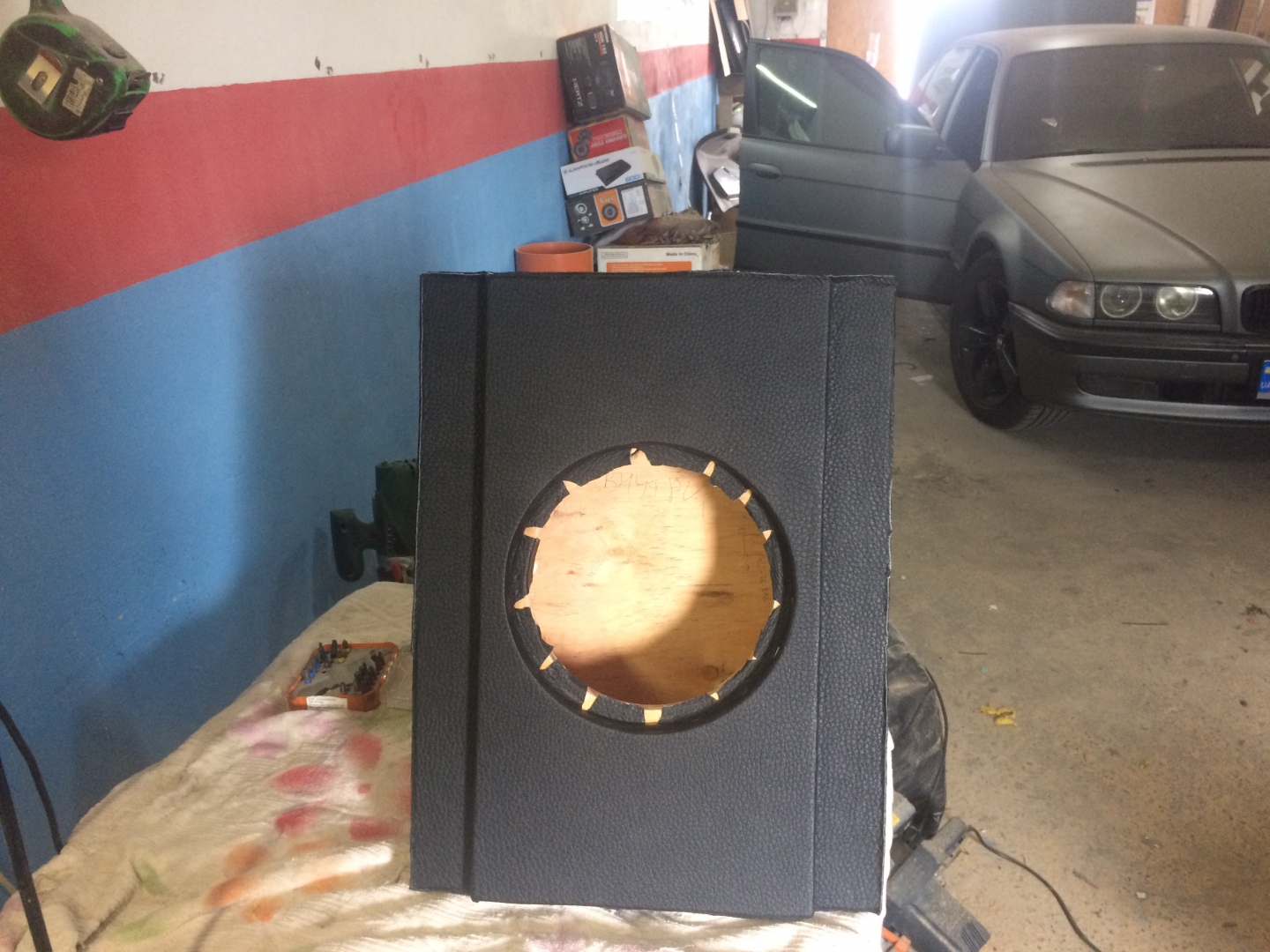

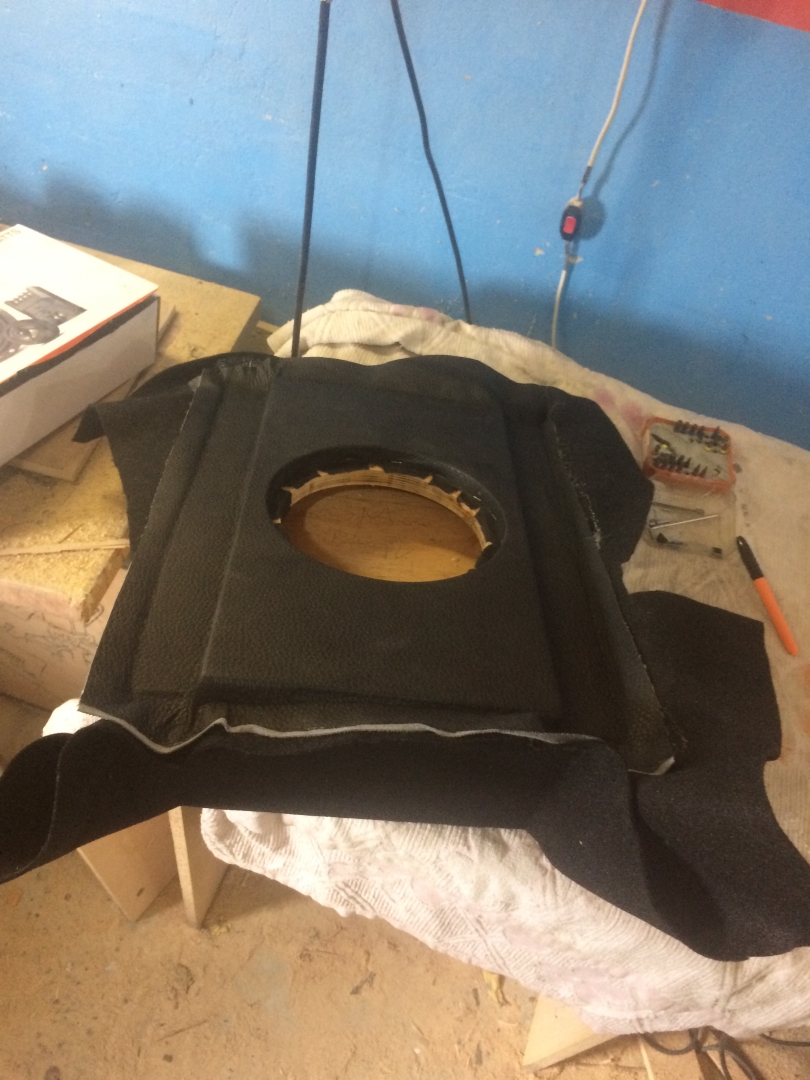

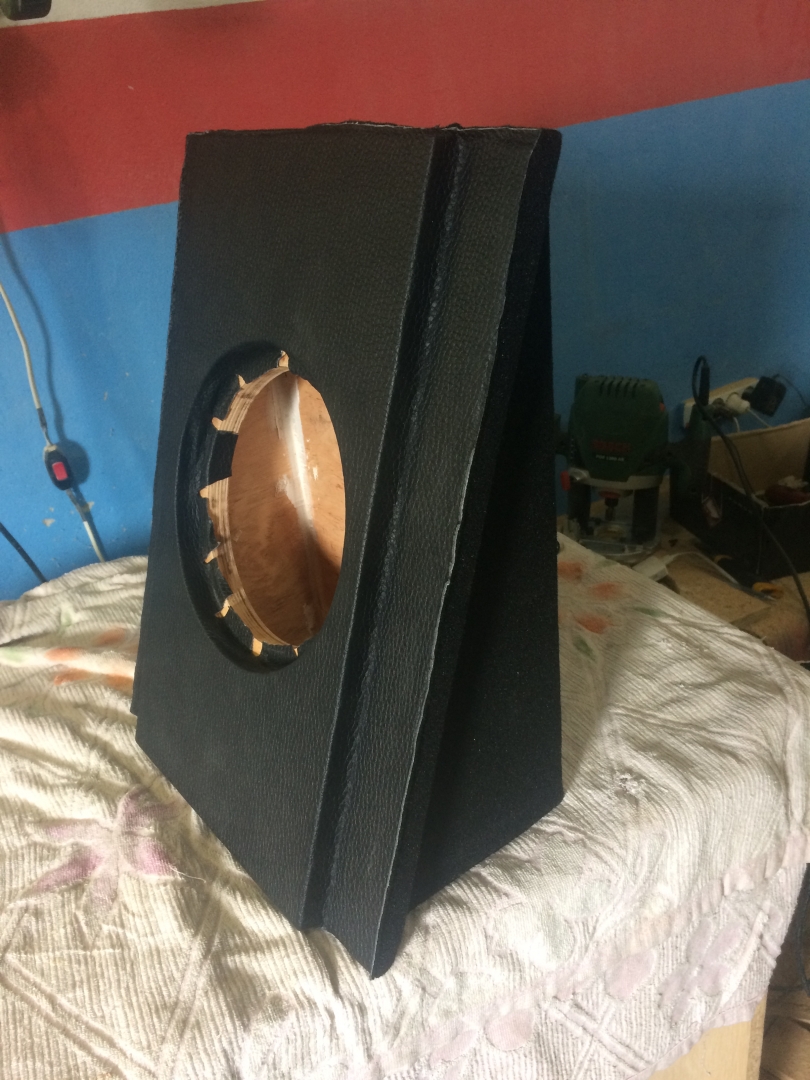

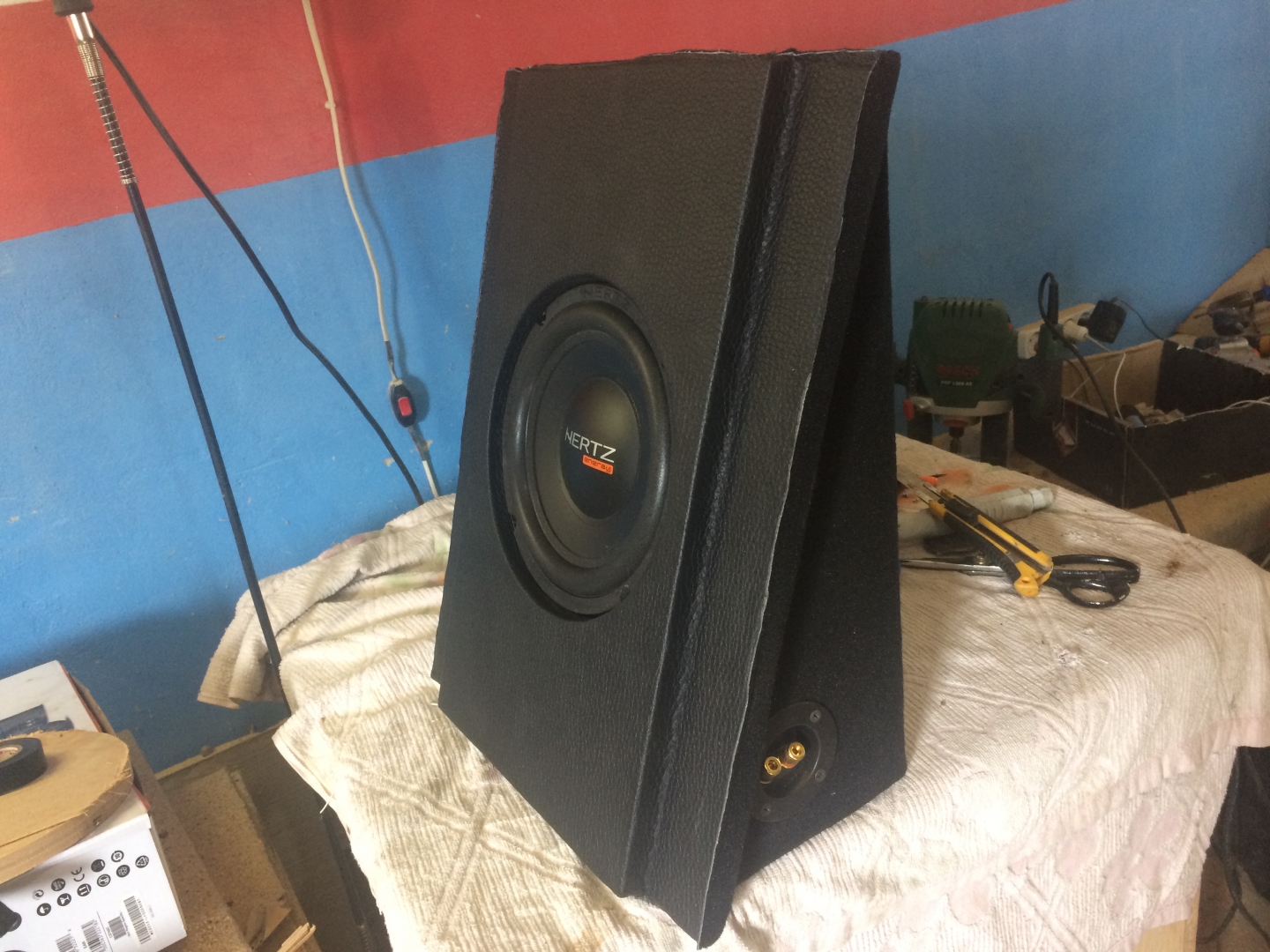

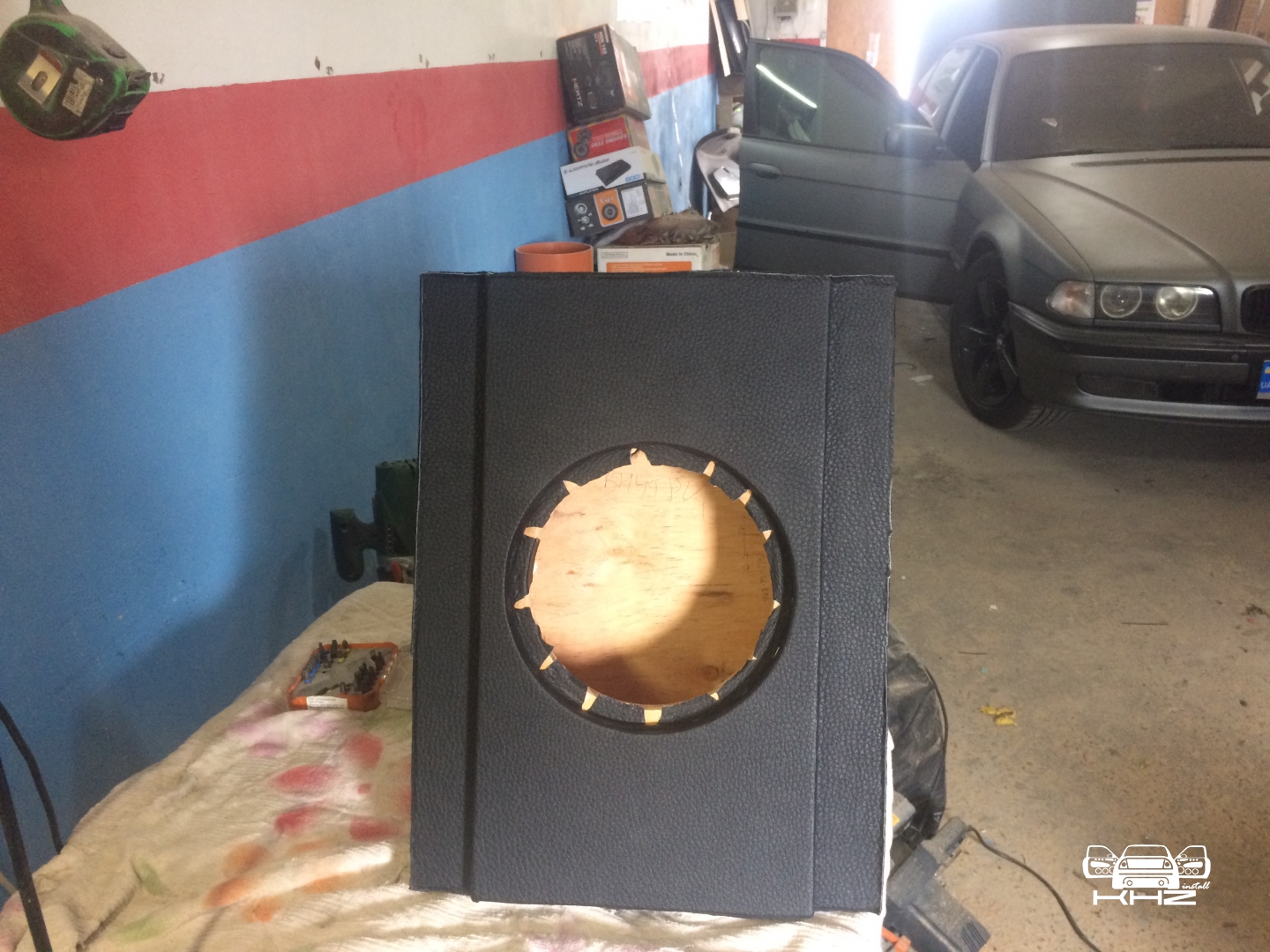

Після примірки сабвуфера приступаємо до перетяжки нашого короба і зсередини промазуємо всі стики герметиком. Перетяжка у нас складатиметься з 2-х матеріалів, першим ми перетягуємо лицьову частину корпусу в чорний кожзам, а задню стінку перетягуємо в чорний карпет. І наш короб перетворюється.

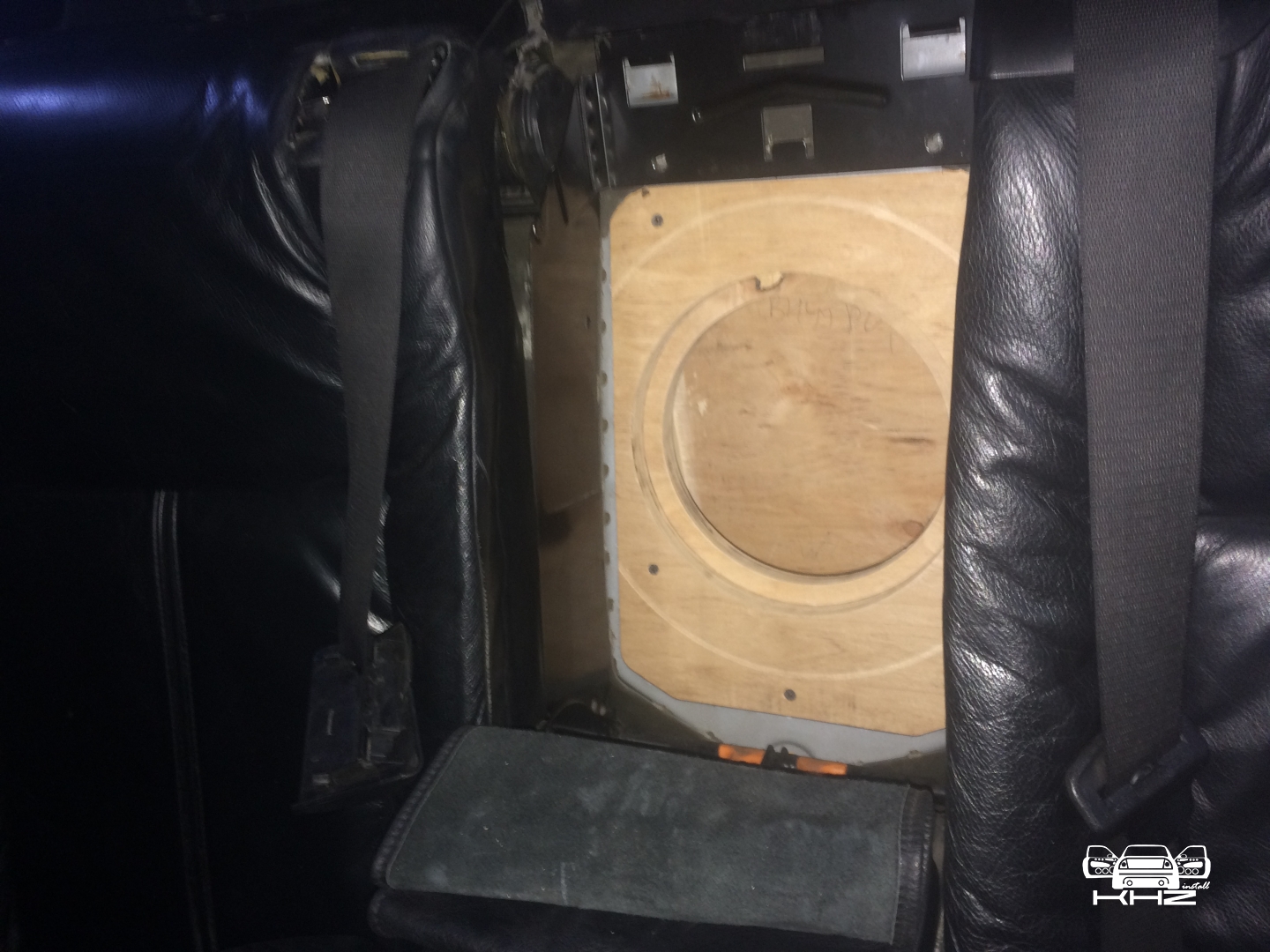

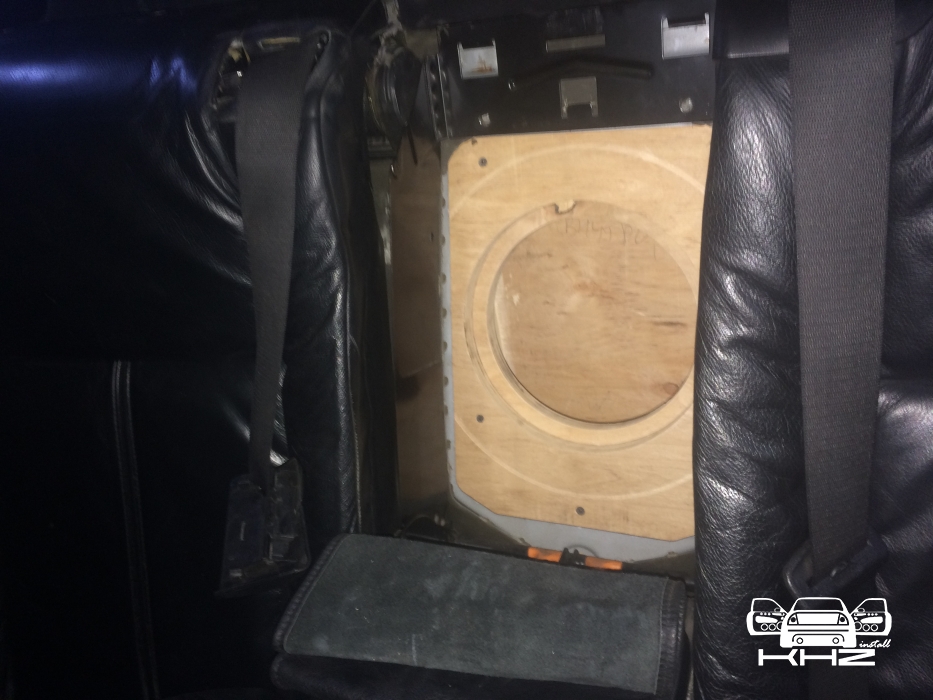

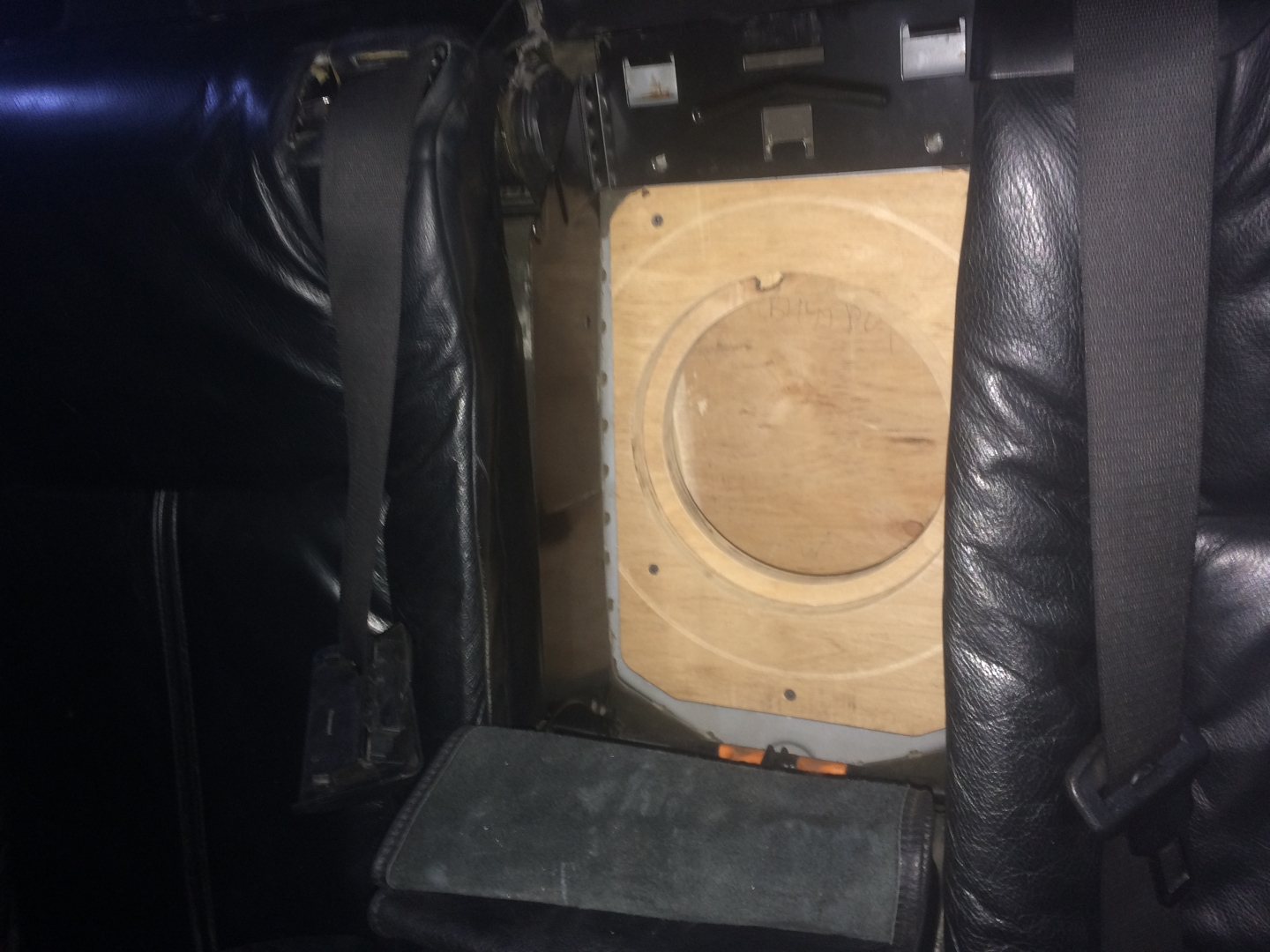

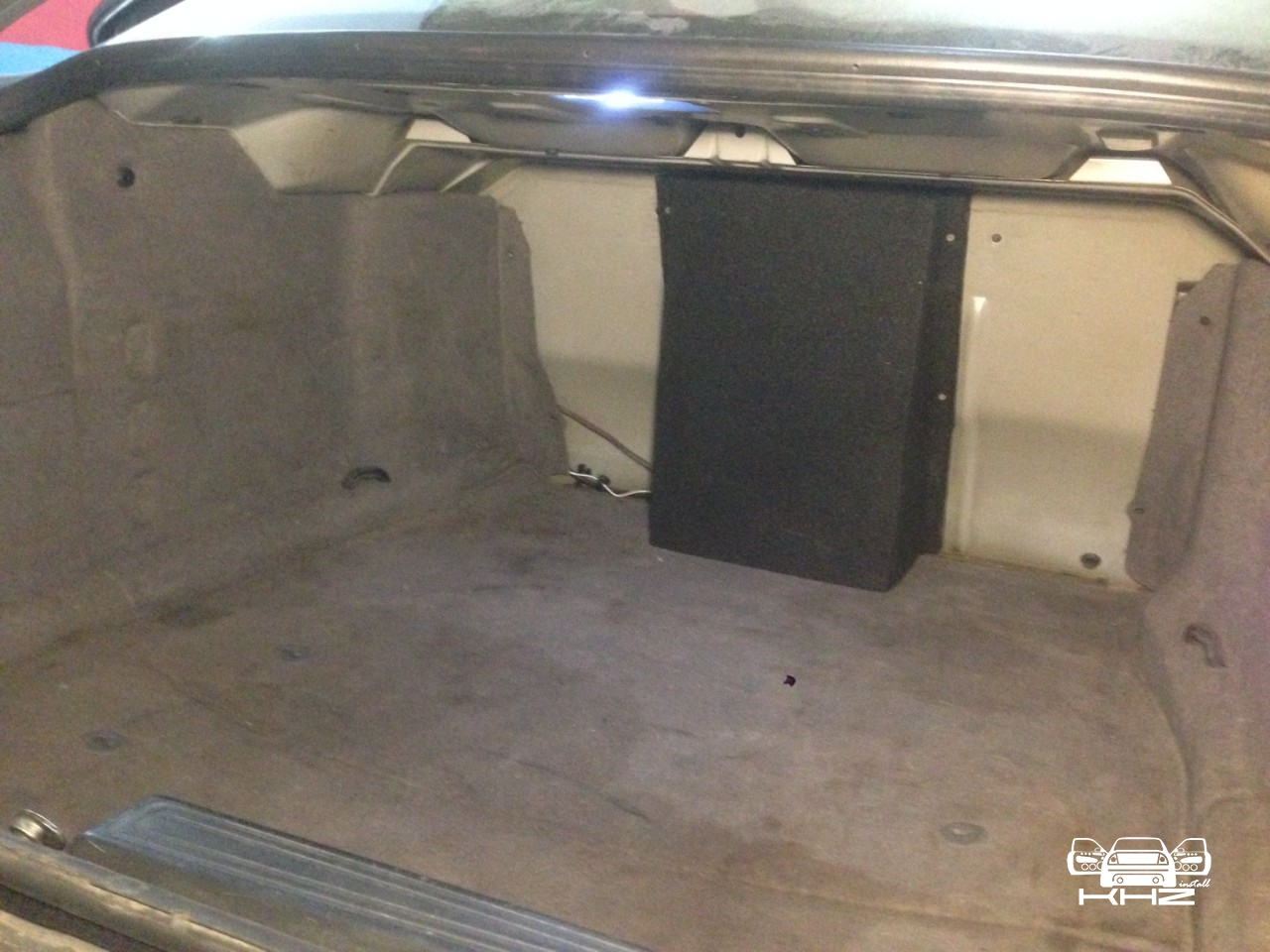

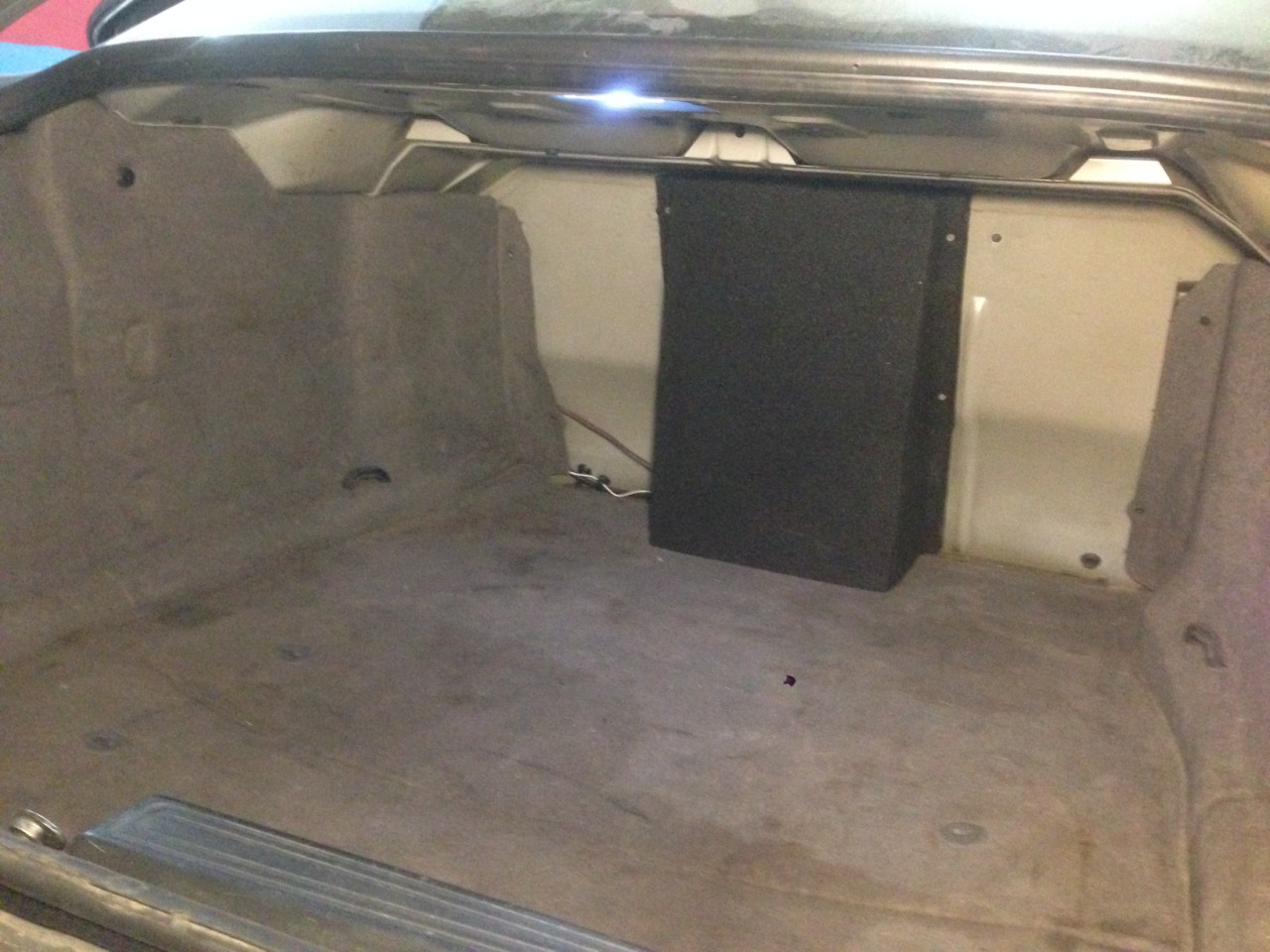

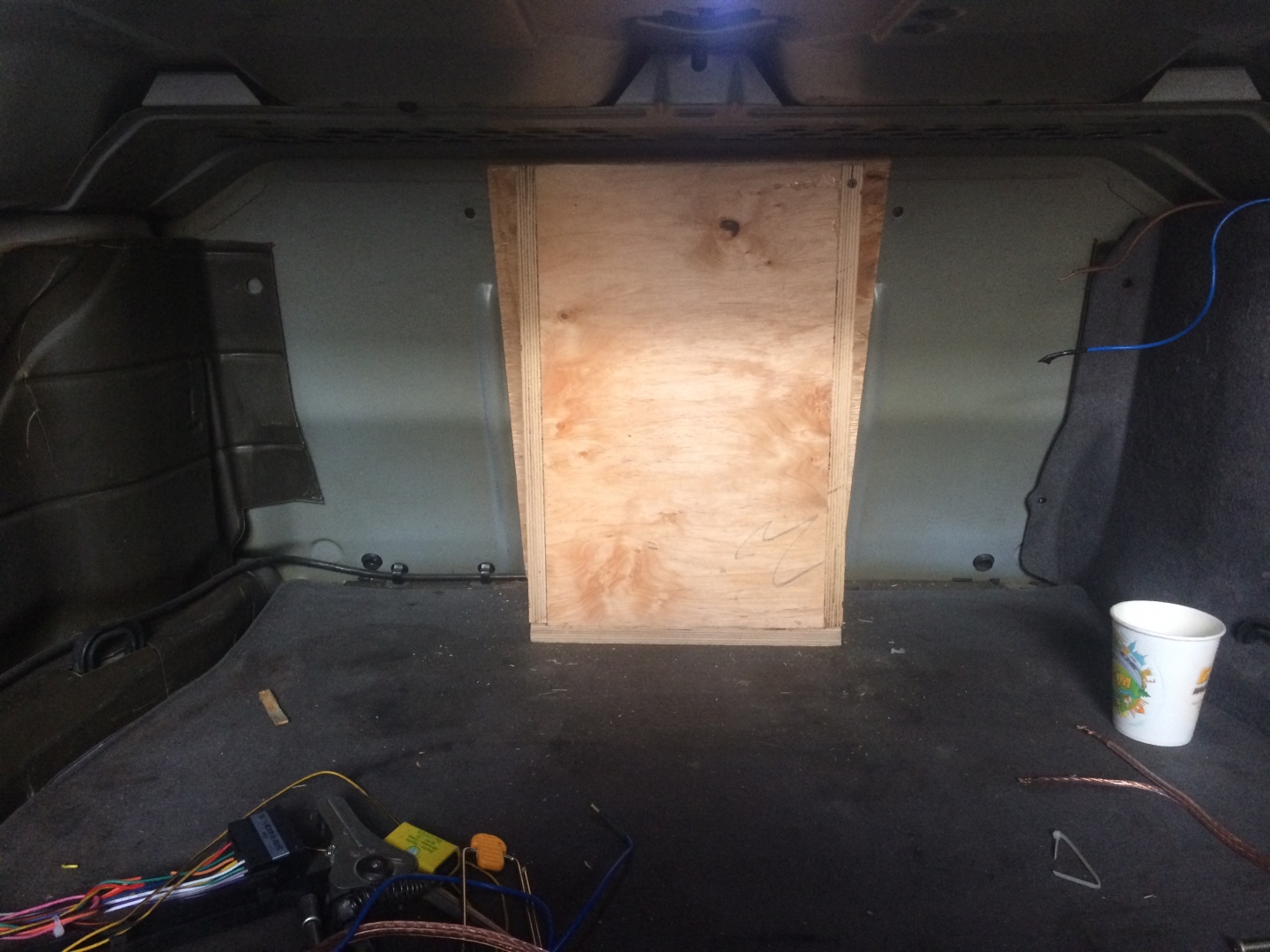

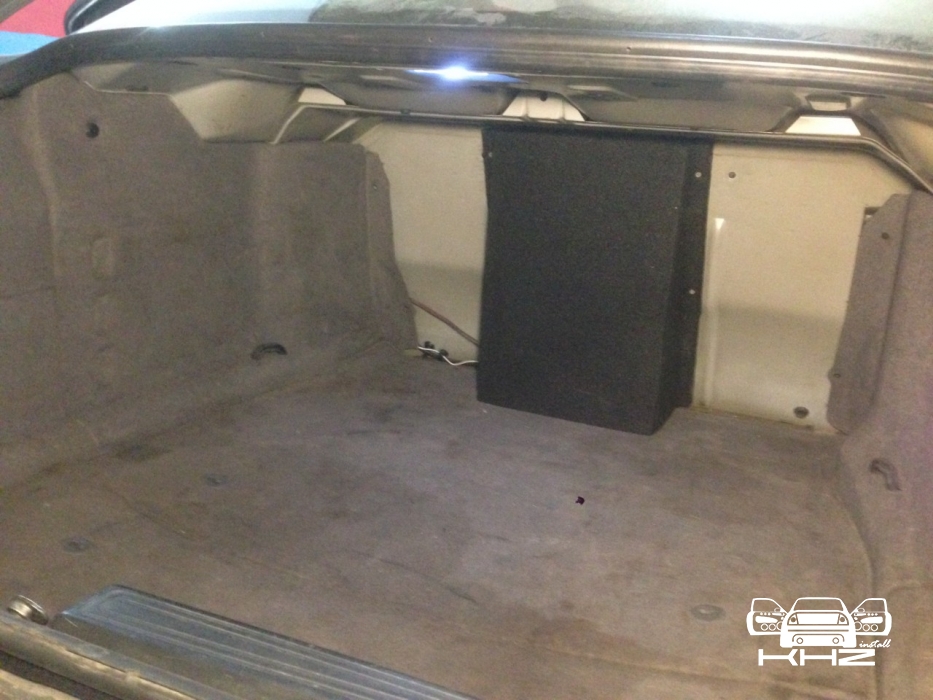

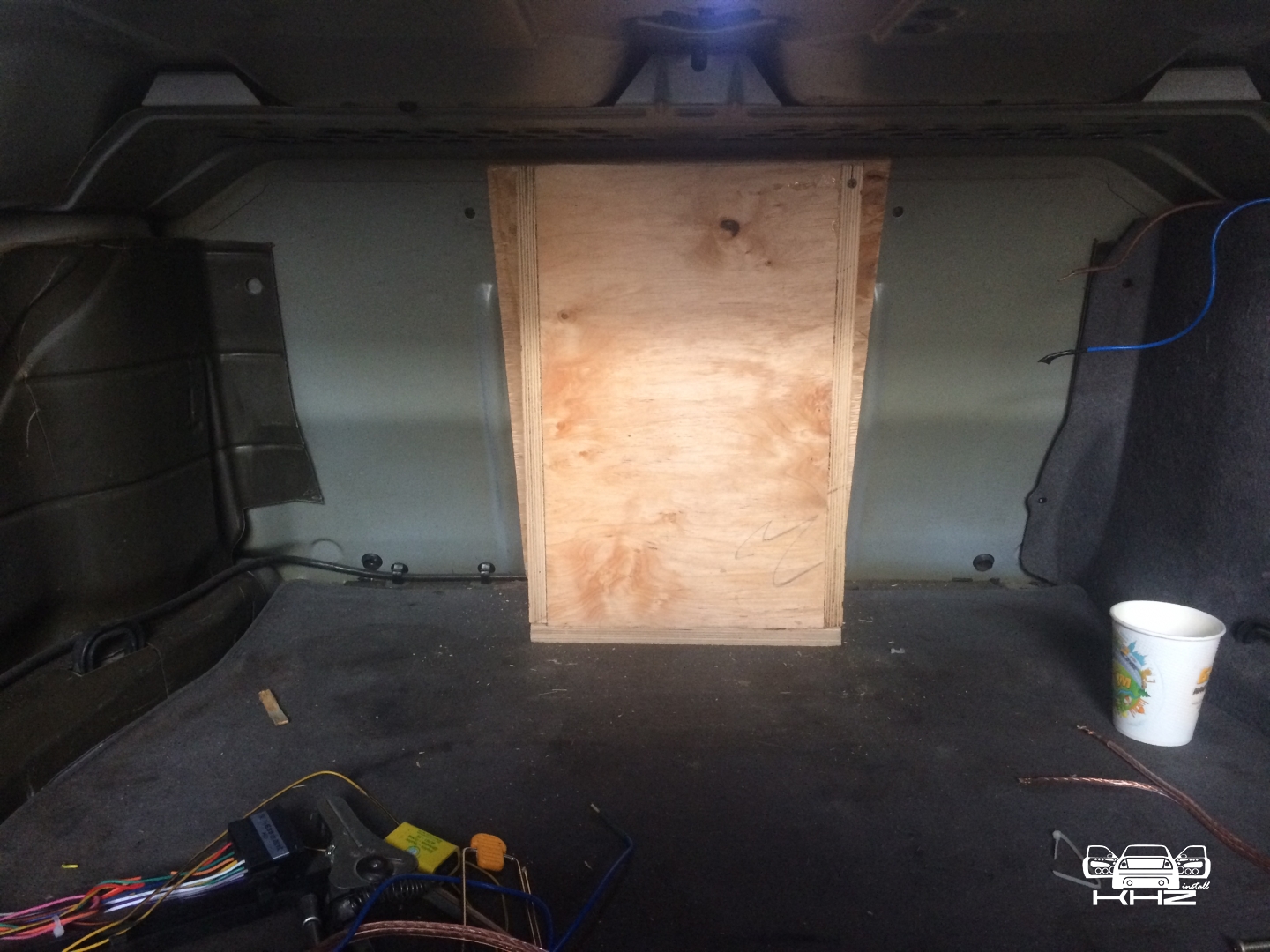

Примірка, як стає короб з багажника і з салону, начебто все йде за планом.

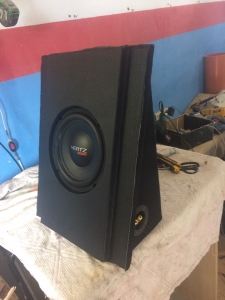

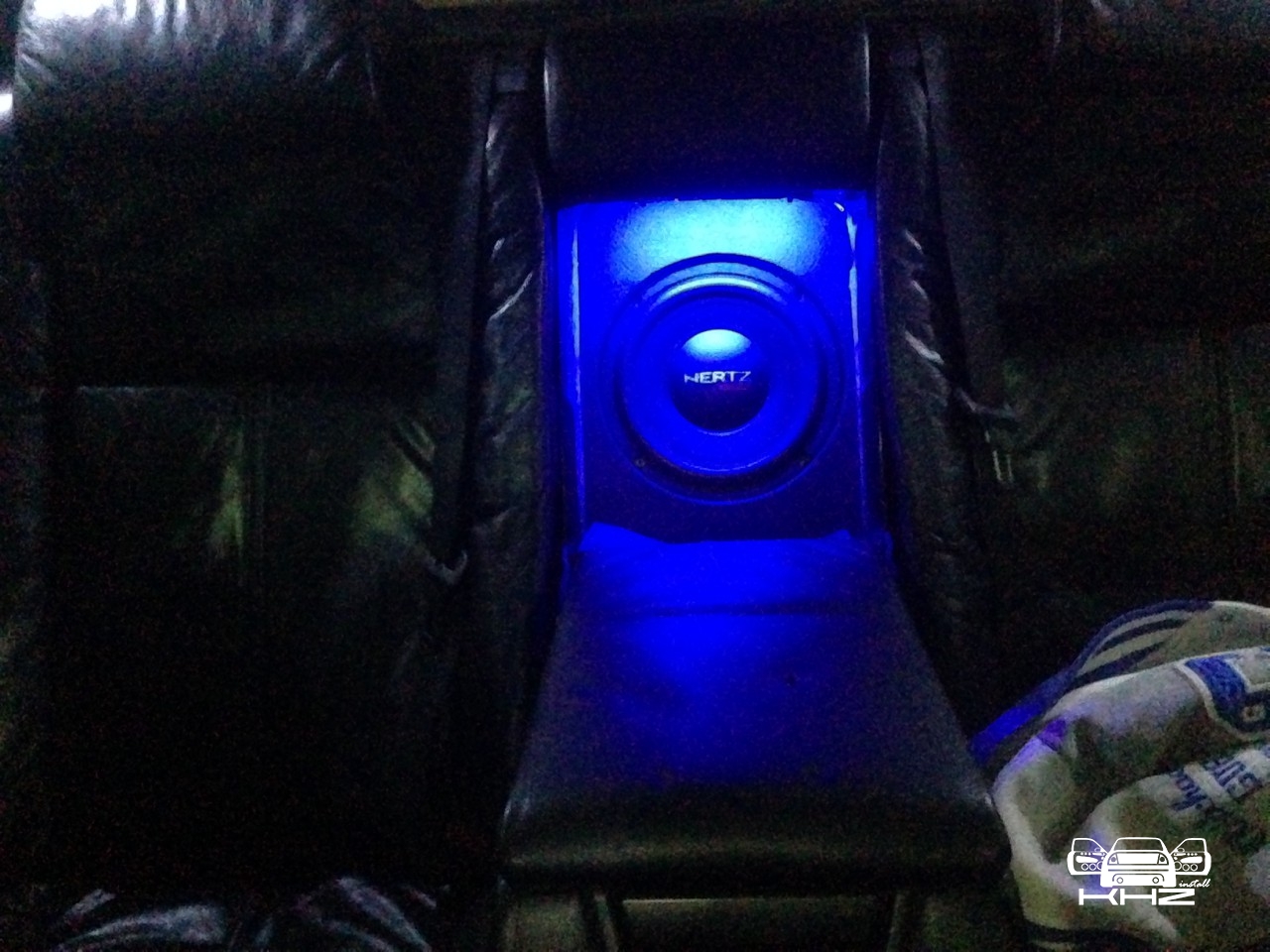

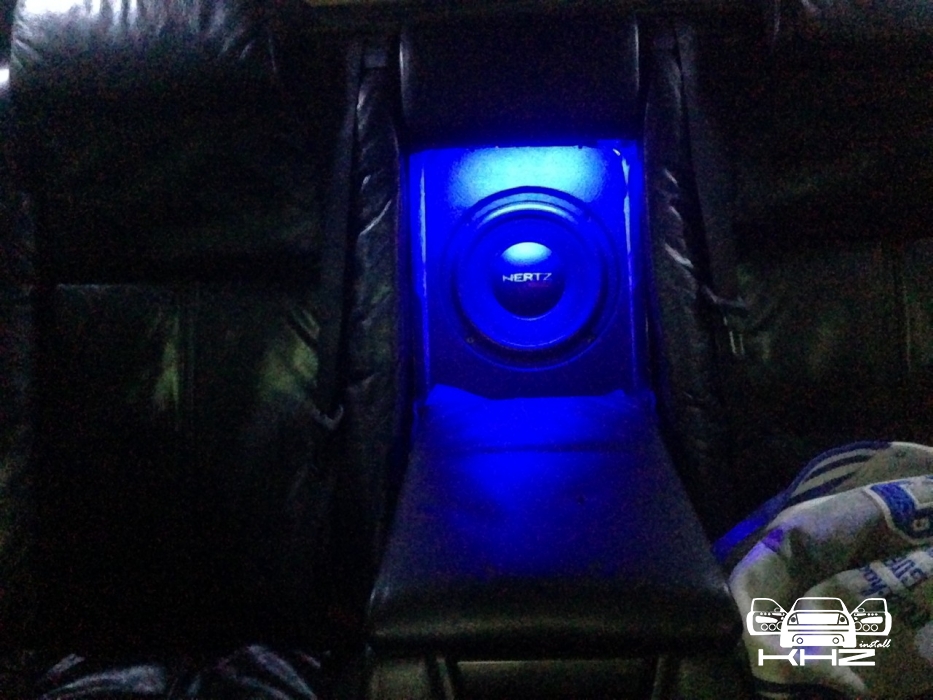

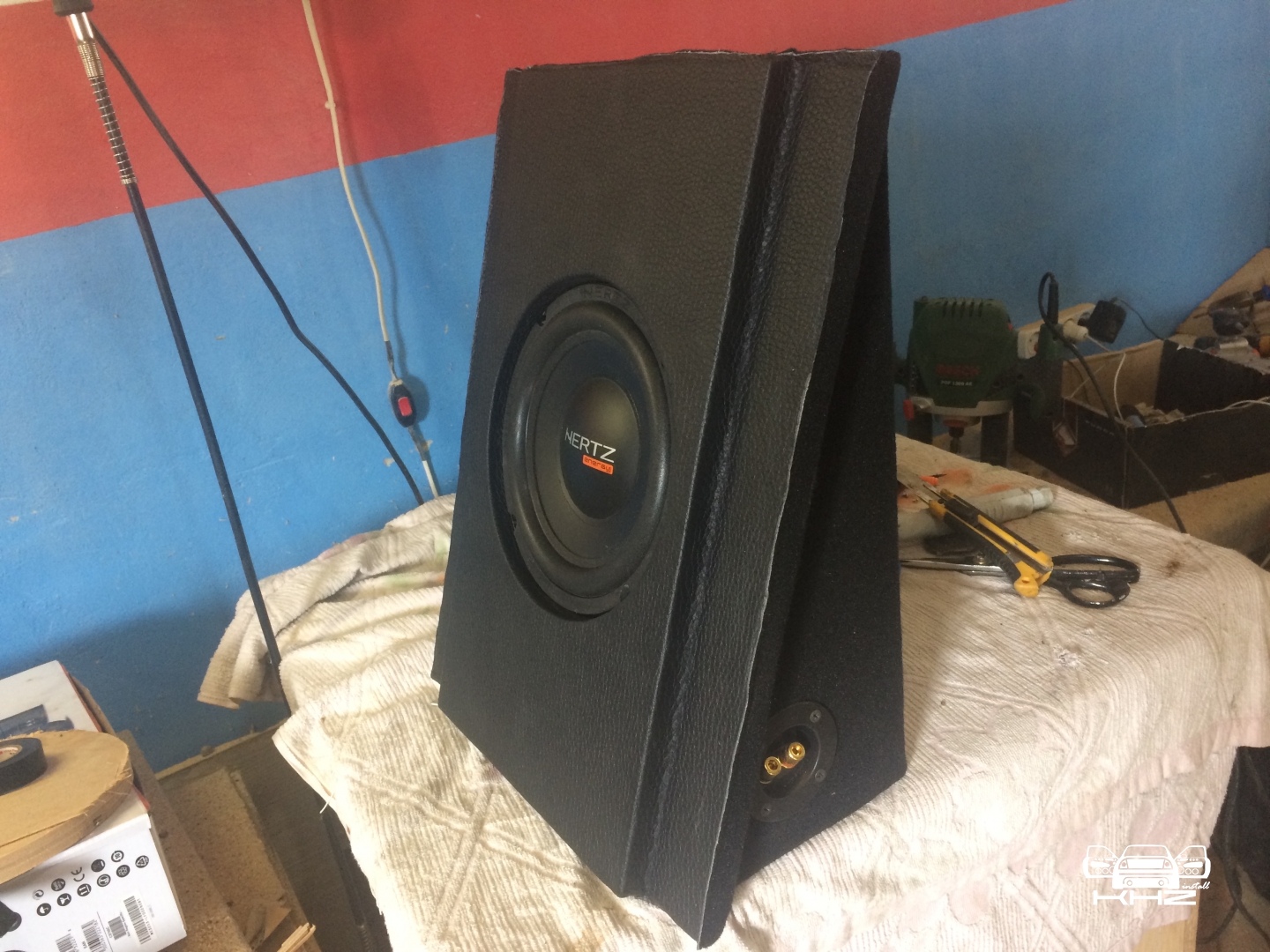

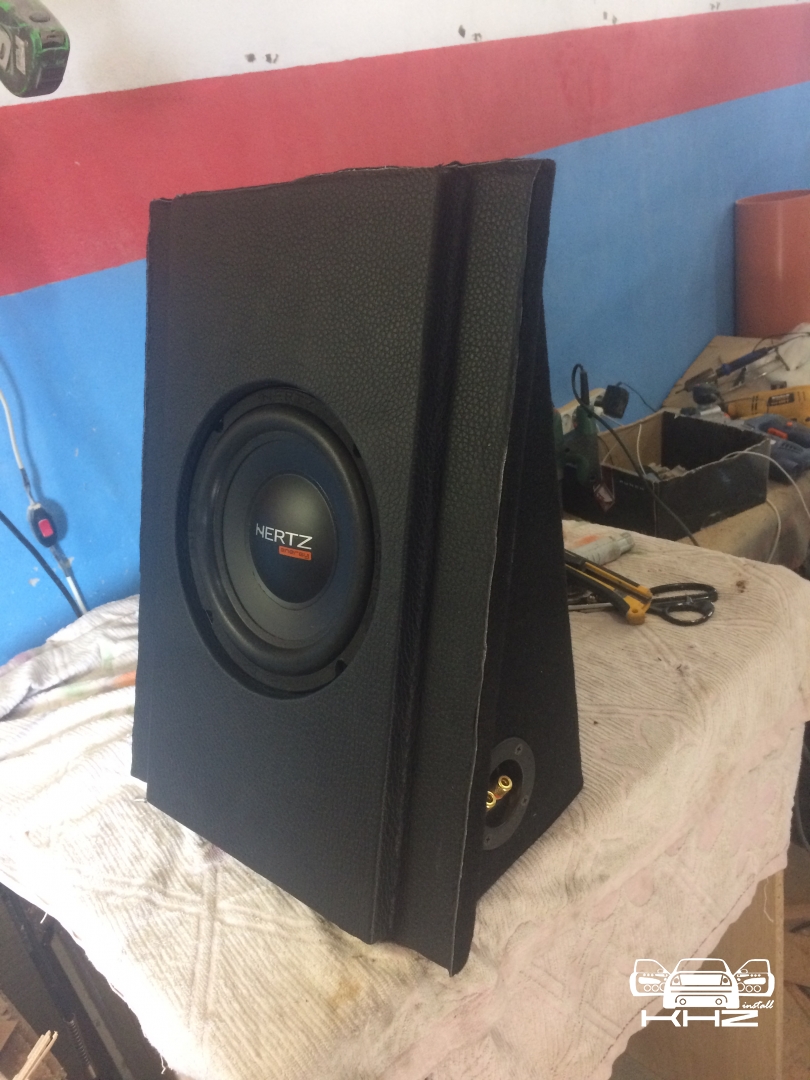

Короб вийшов дуже непоганий, лицьова частина дивитиметься в салон, і оскільки салон у чорній шкірі наша лицьова частина теж максимально схожа на салон. Далі вставляємо термінал для під'єднання сабвуфера і встановлюємо та закріплюємо сабвуфер і корпус до задньої стінки.

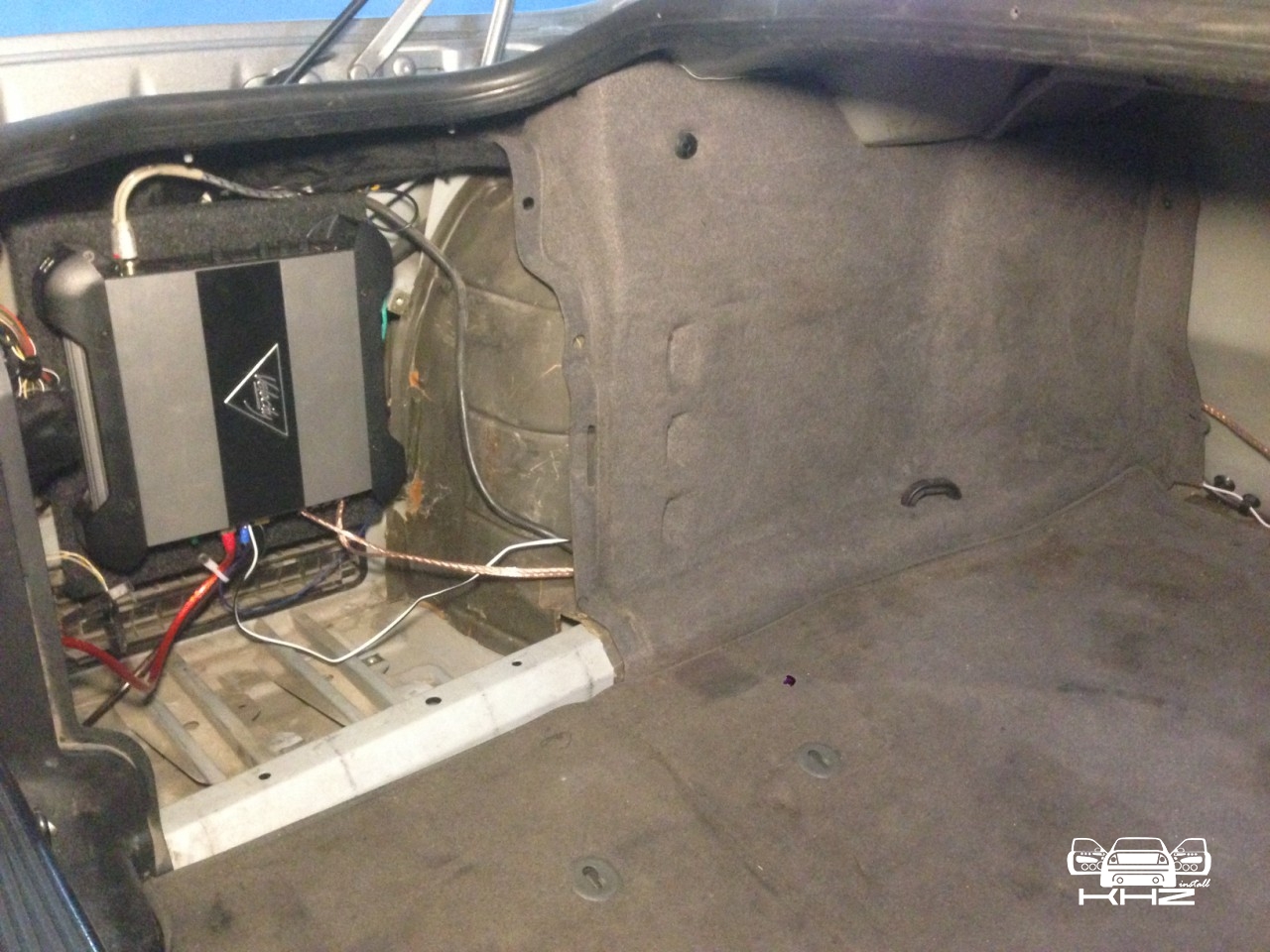

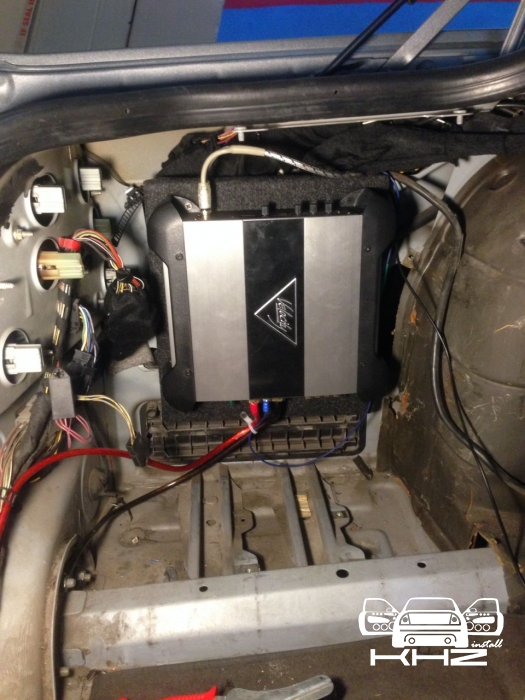

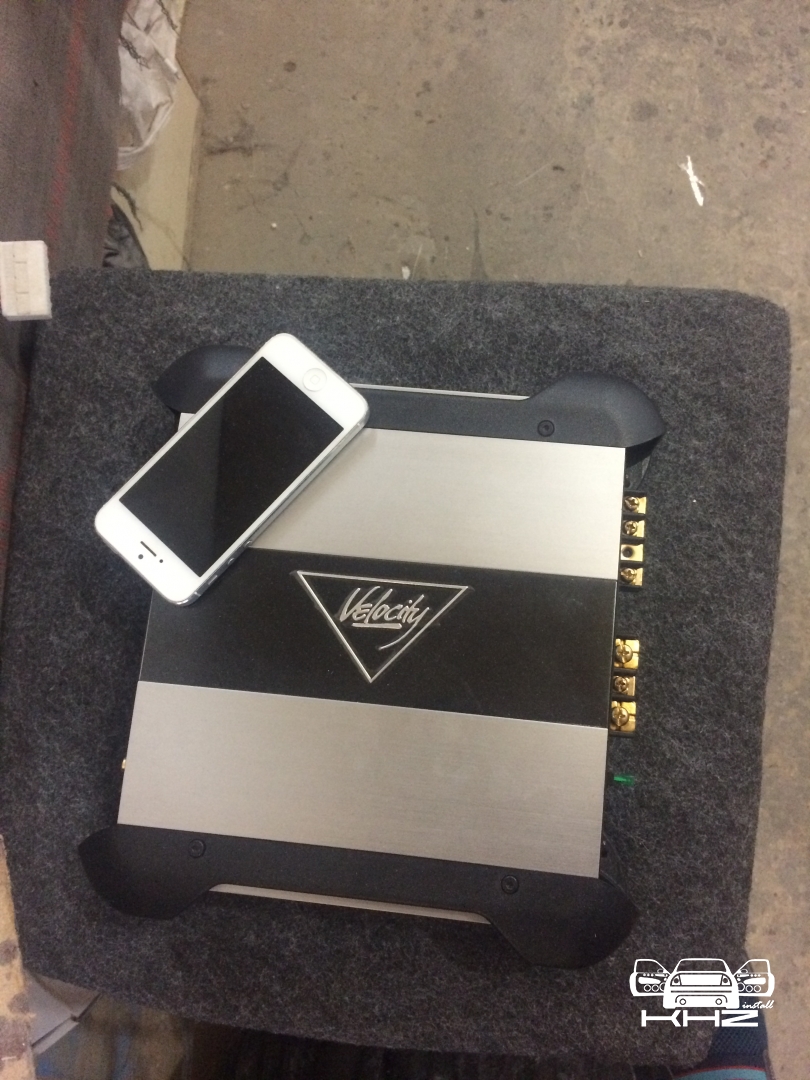

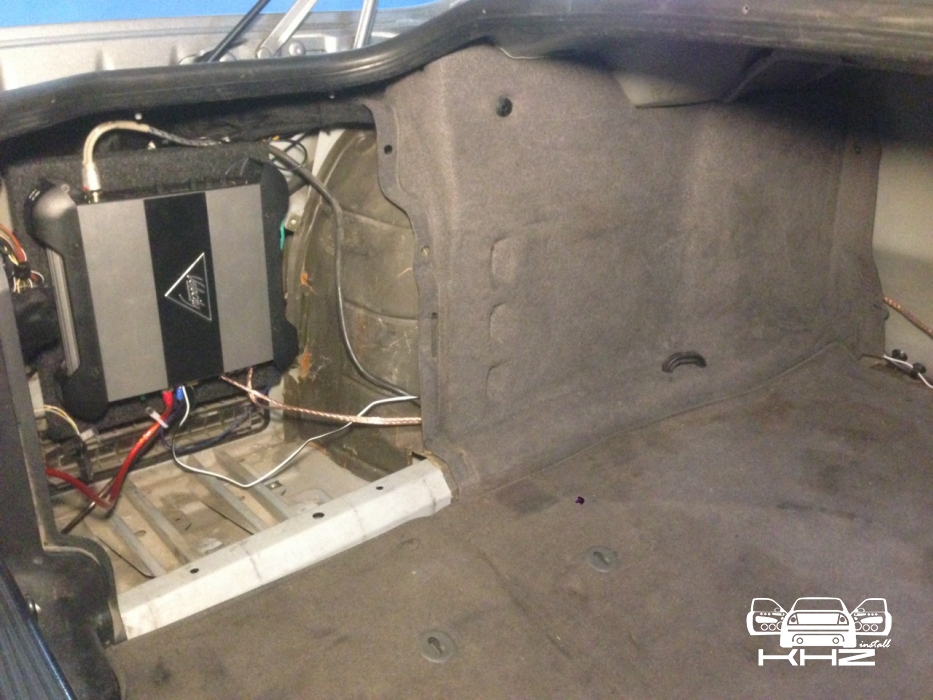

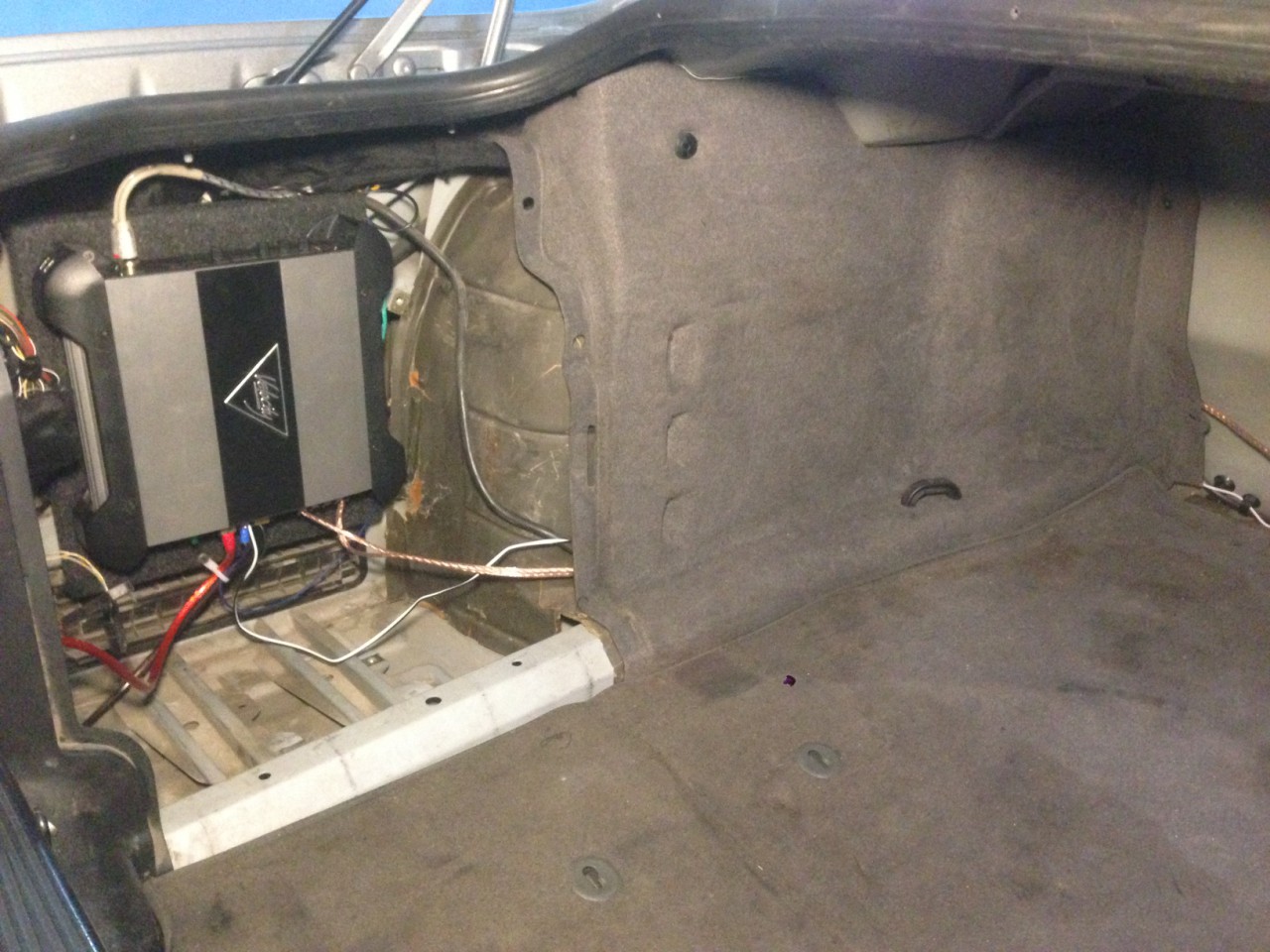

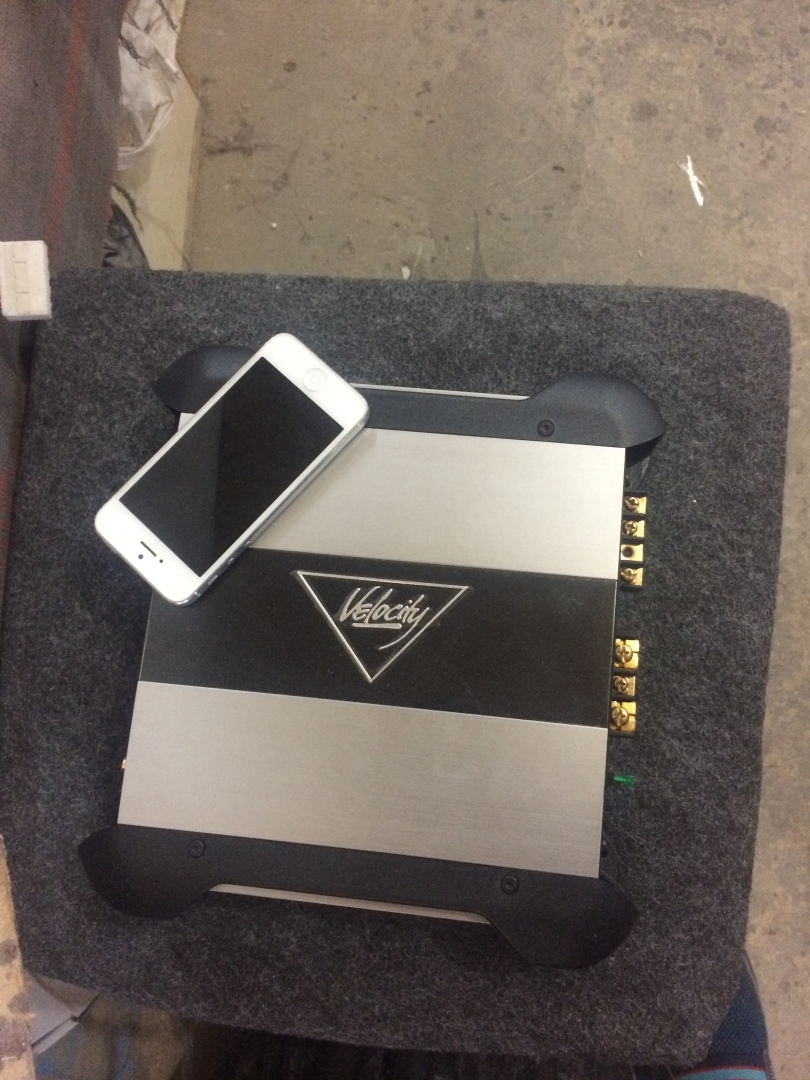

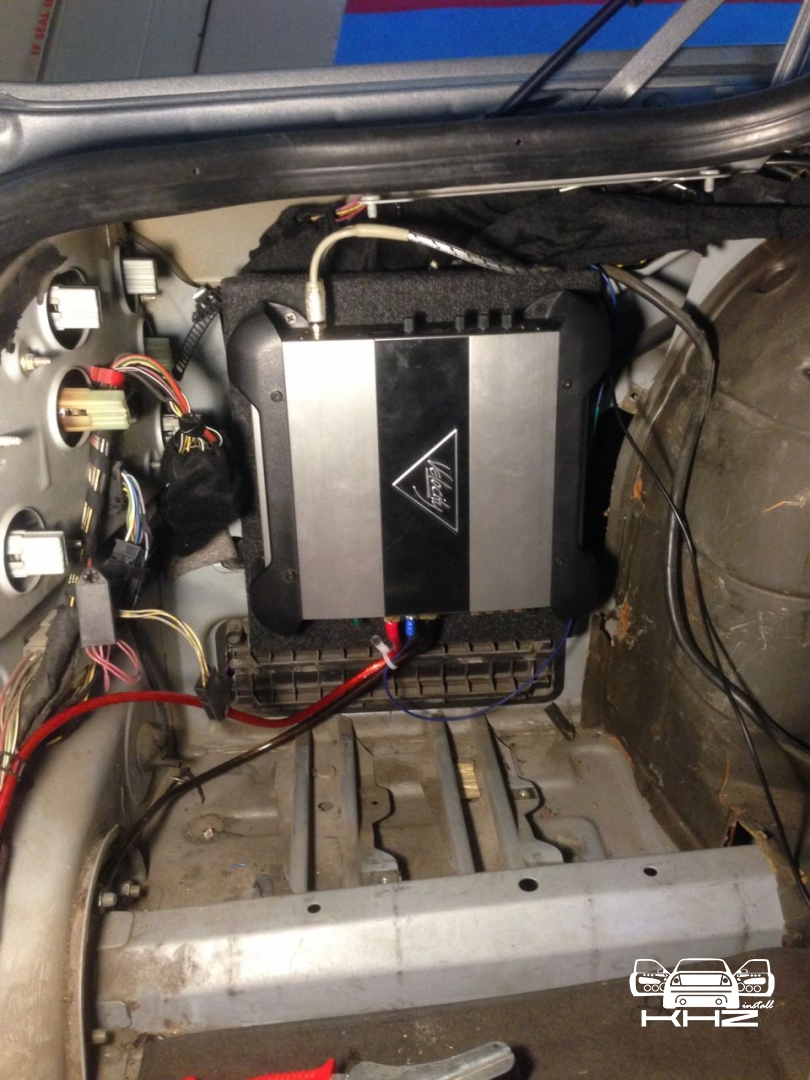

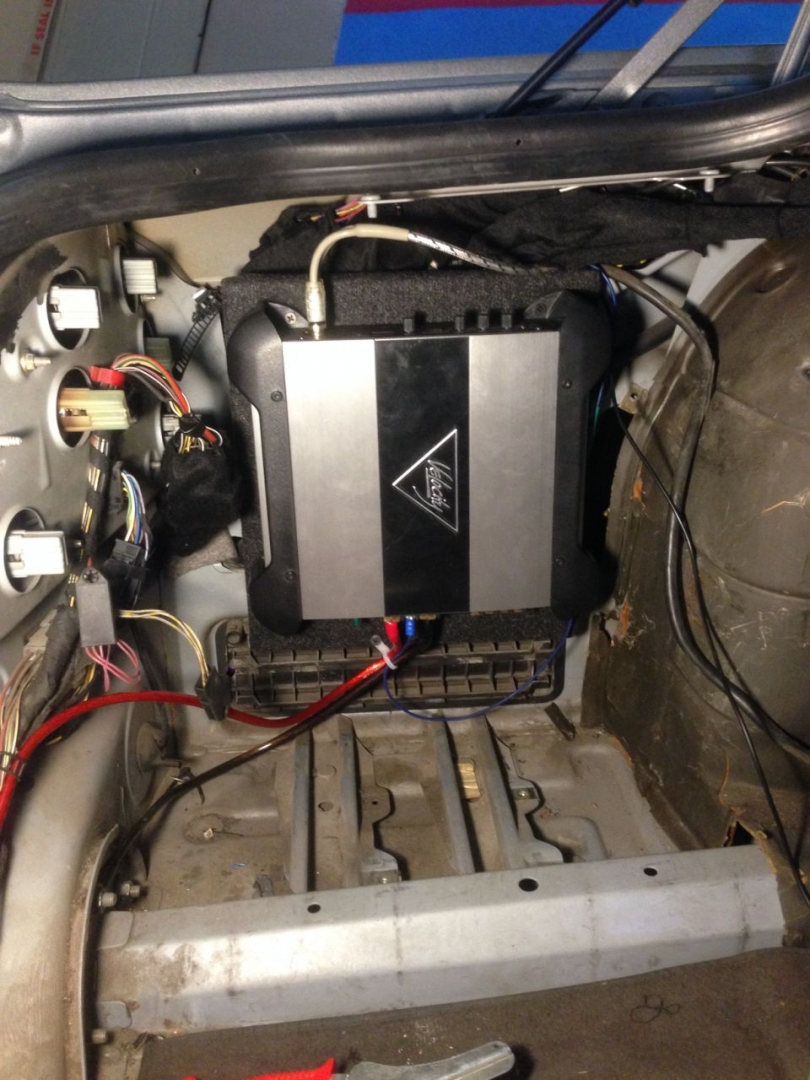

Тепер підсилювач, для цього сабвуфера не потрібен потужний підсилювач звуку, тому ми підібрали простий, компактний підсилювач потужності Blaupunkt.

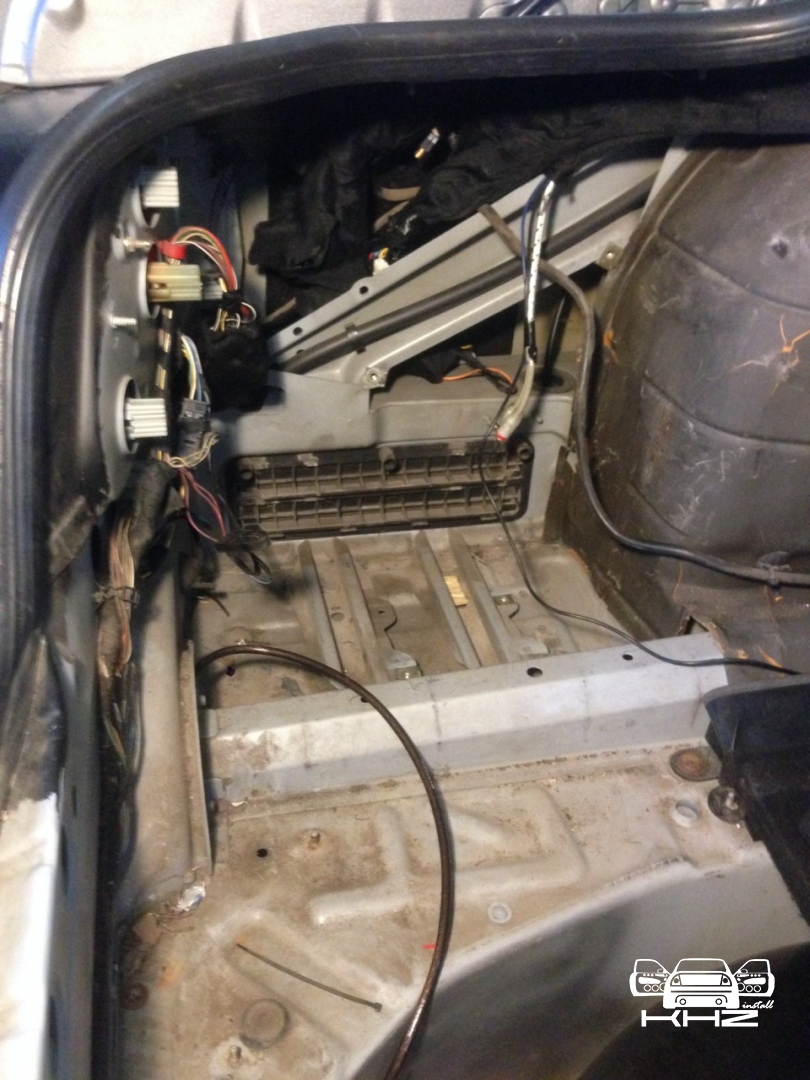

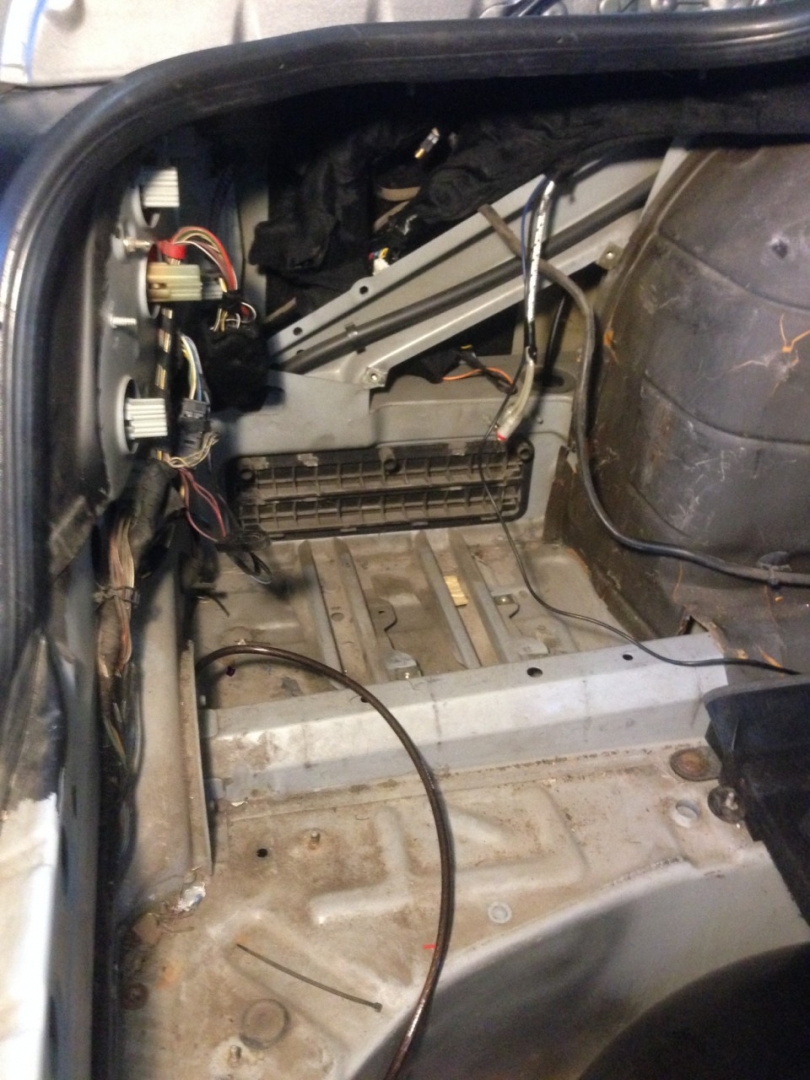

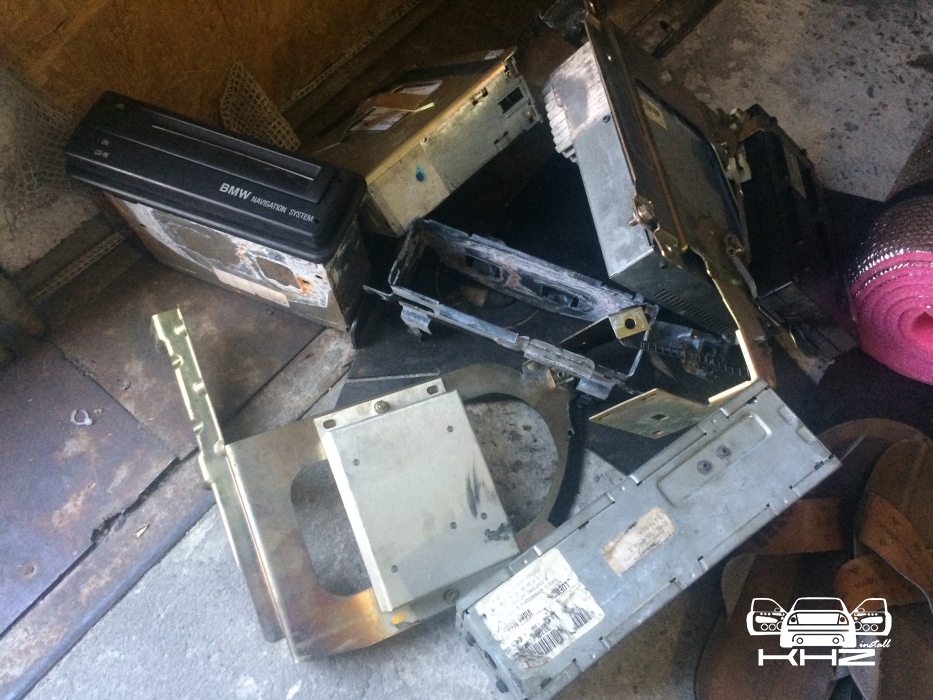

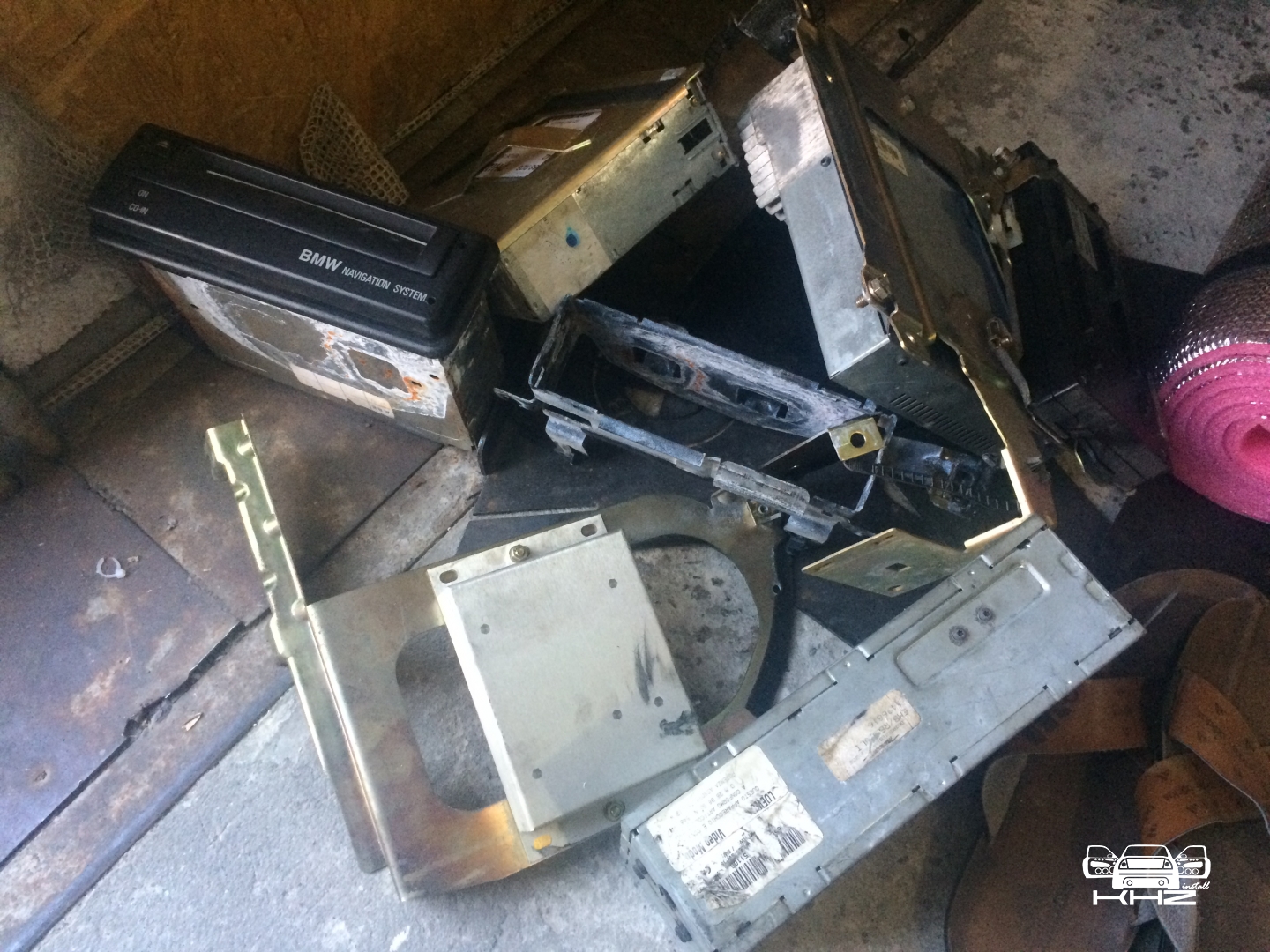

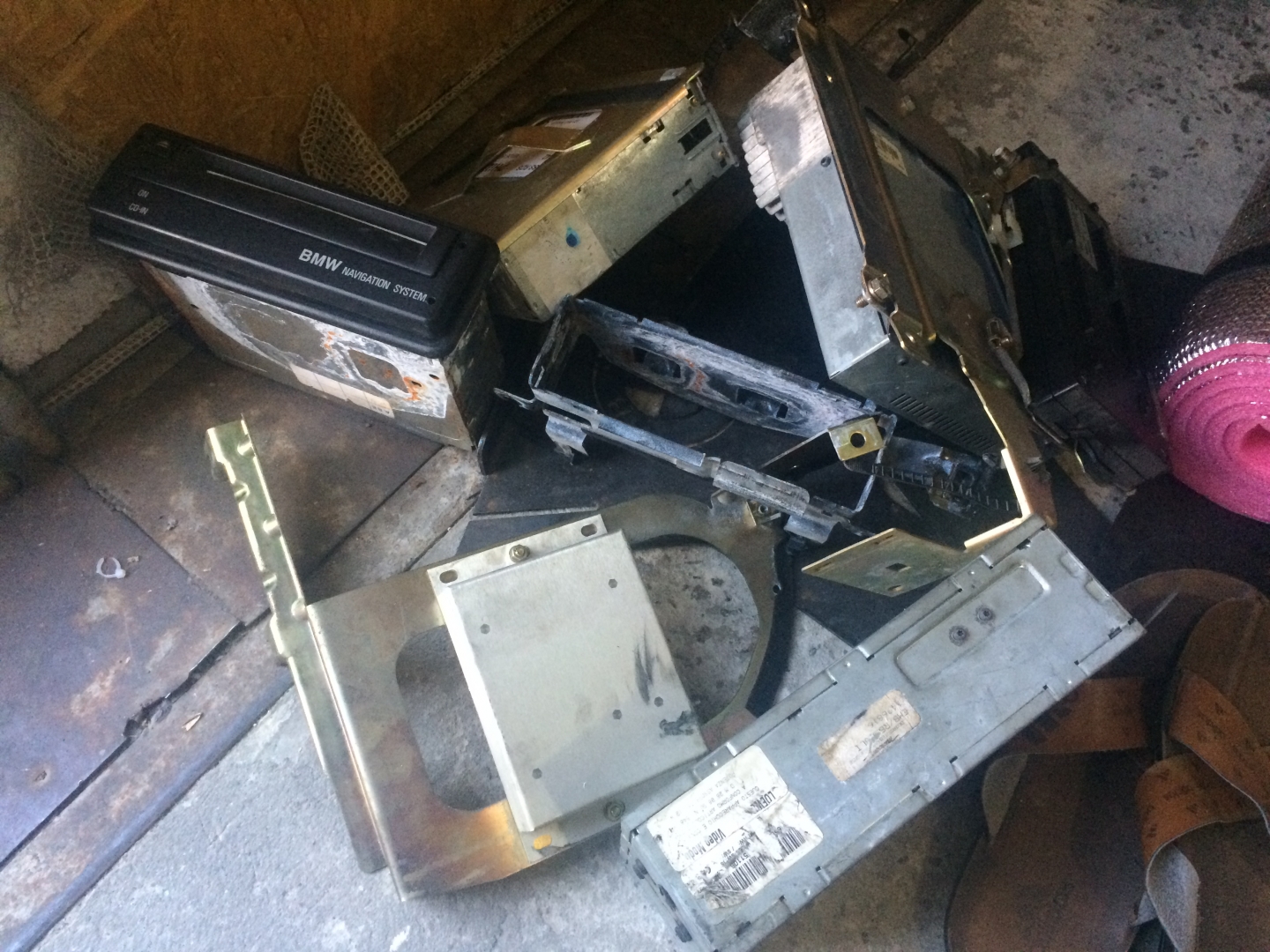

На прохання замовника було демонтовано всі блоки і штатний підсилювач звуку з лівого крила автомобіля, оскільки все це вже не працездатне, а місця займає гору. Подивіться скільки всієї техніки і блоків там було:

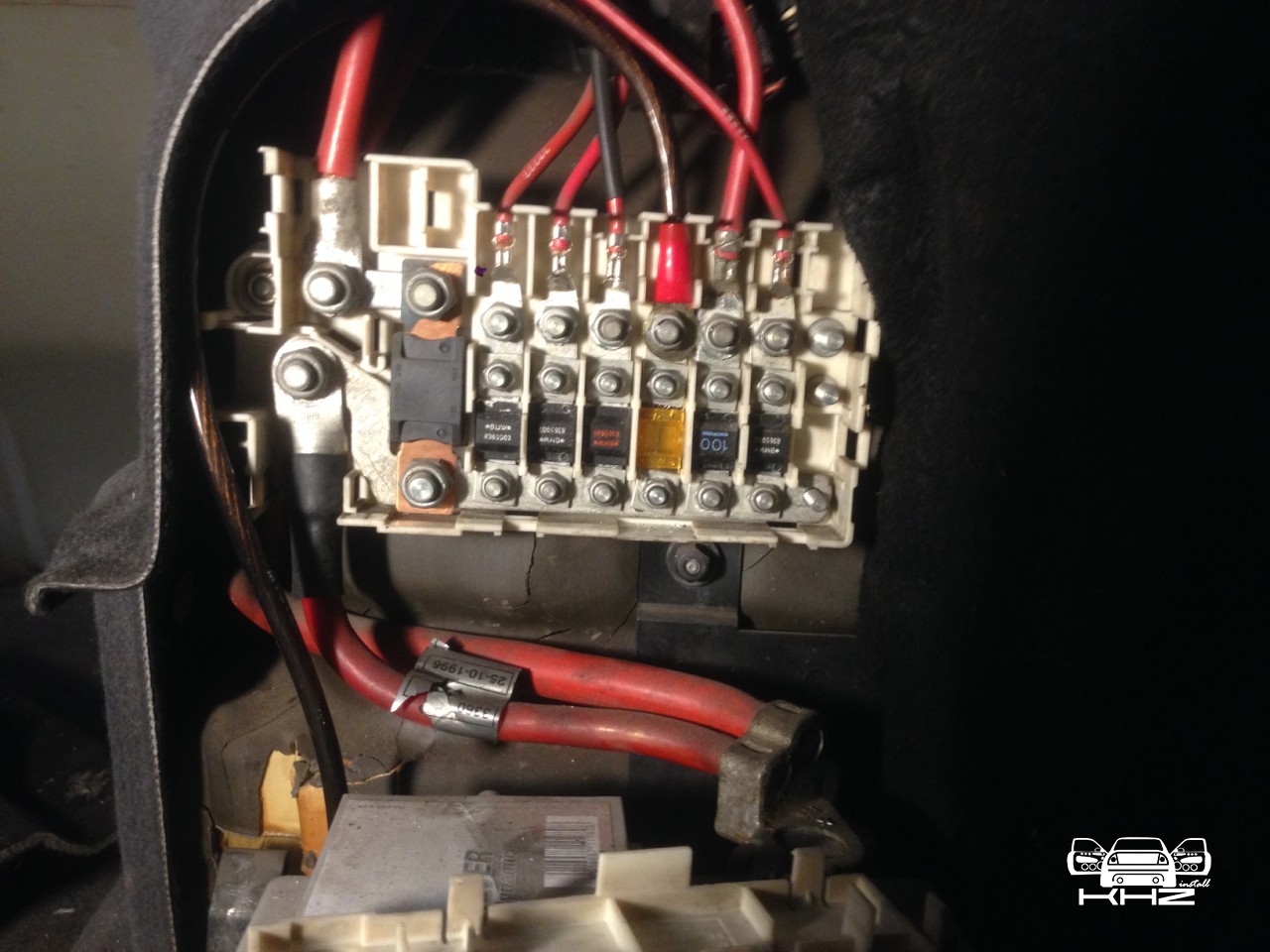

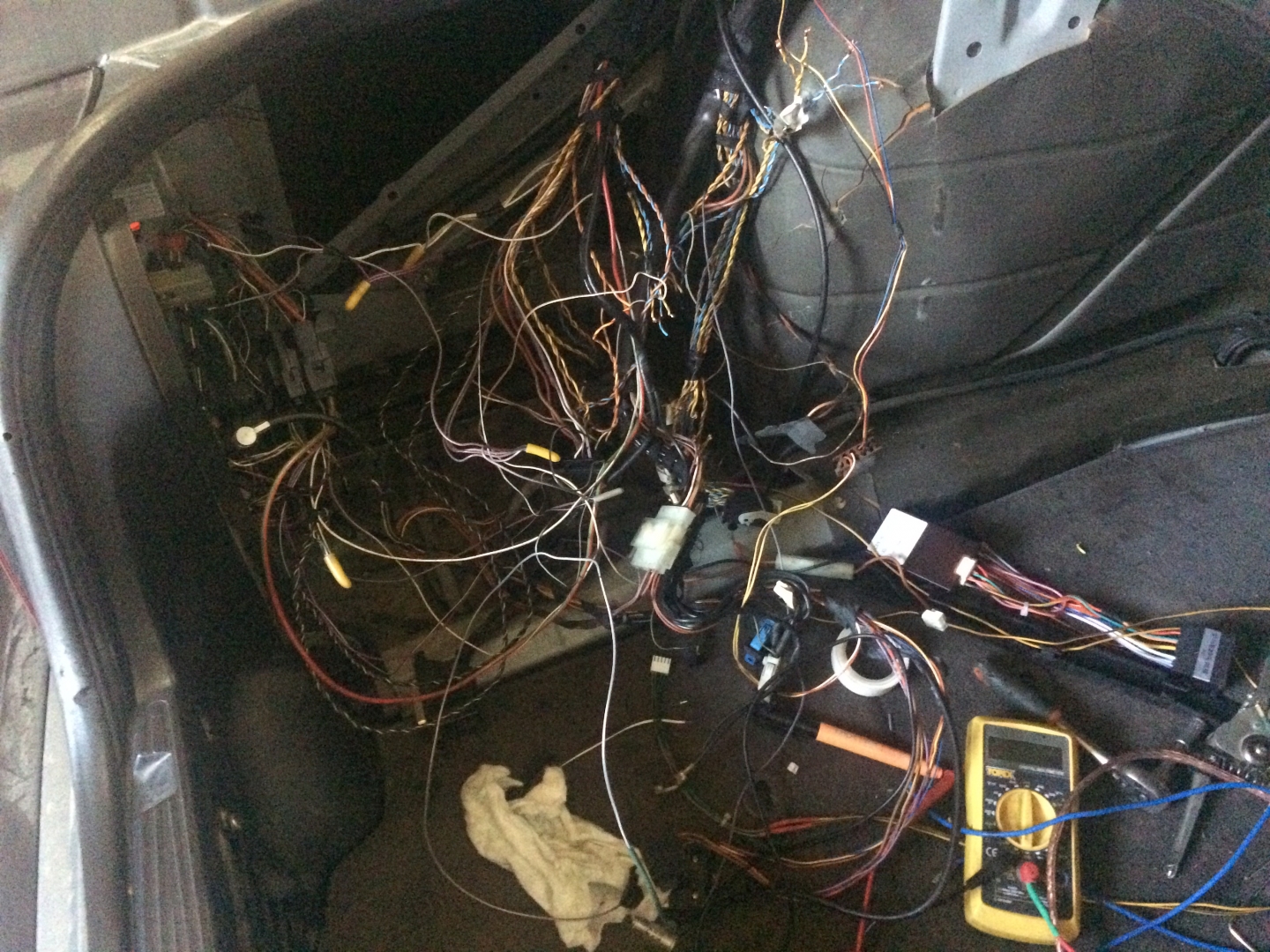

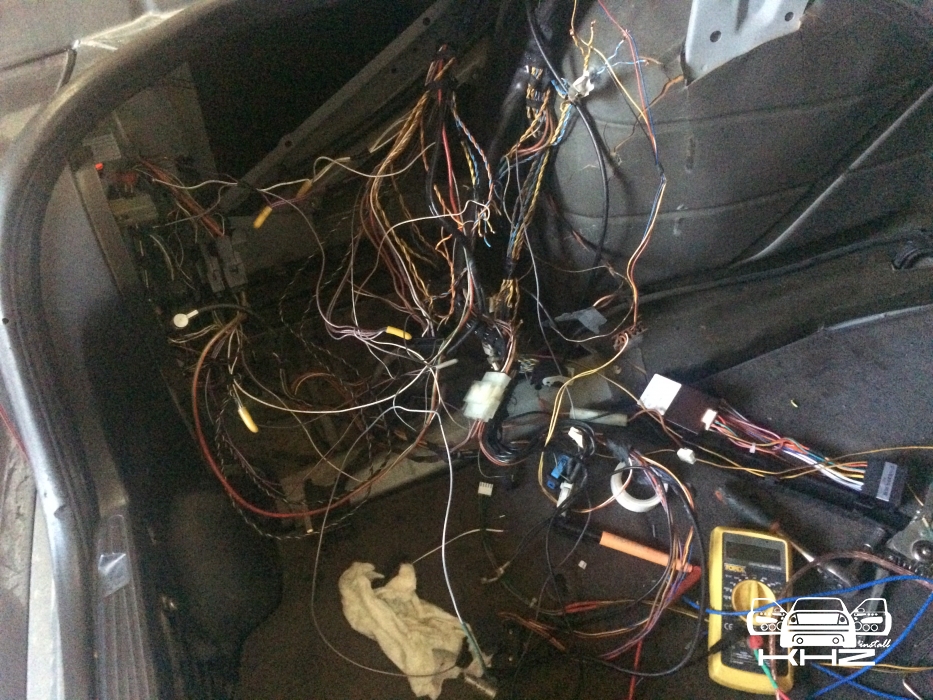

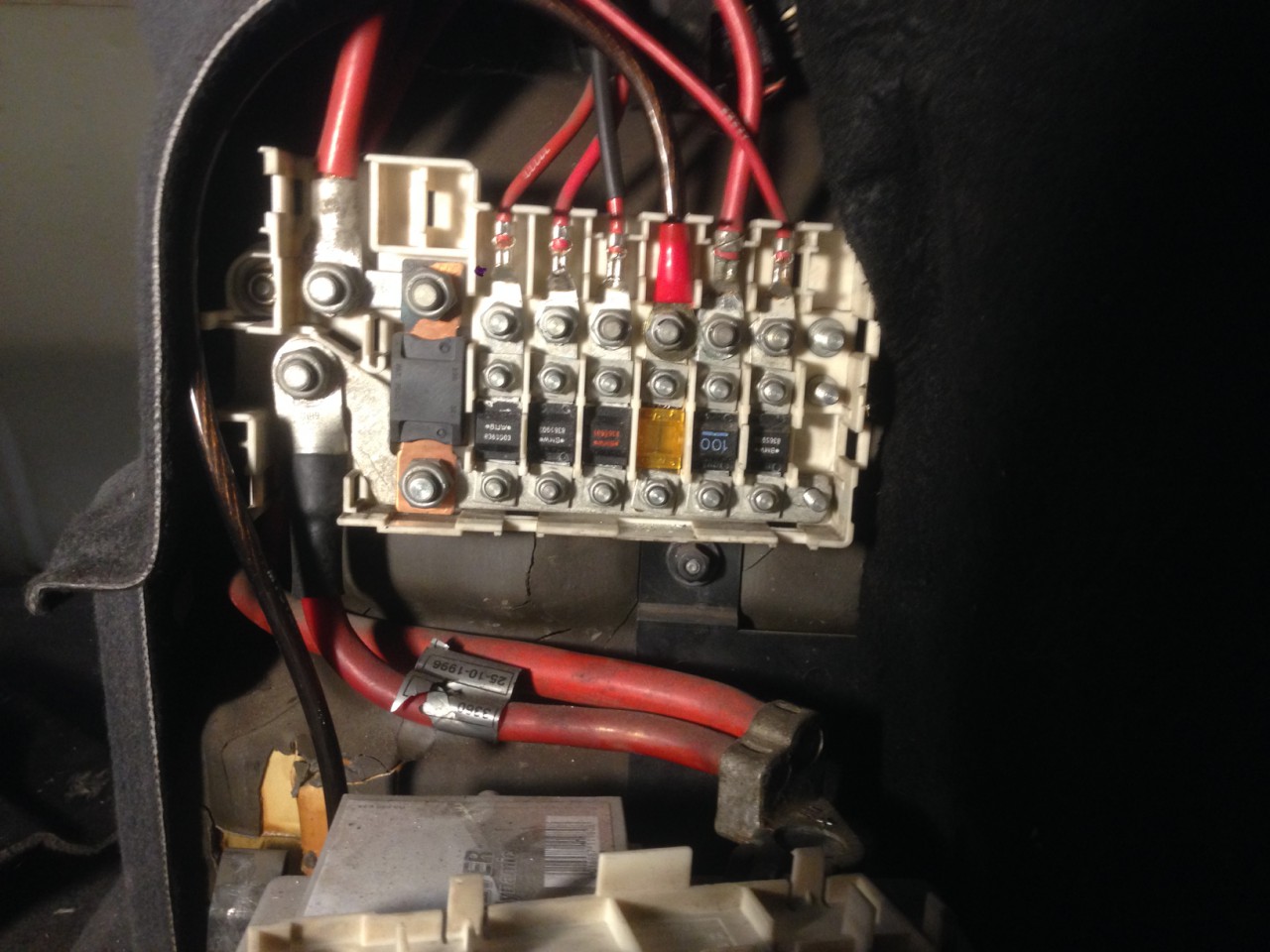

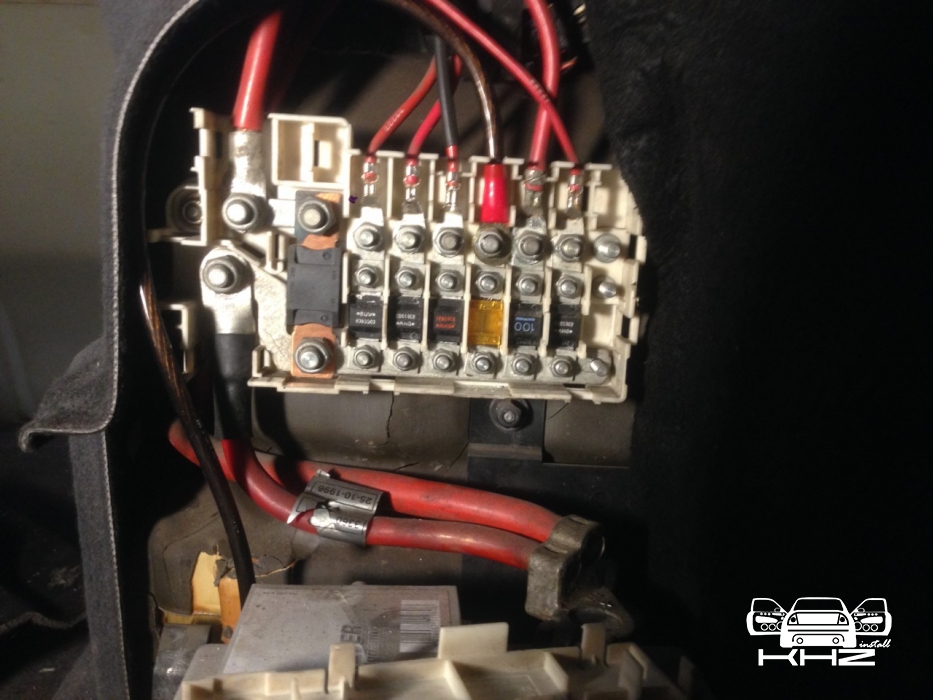

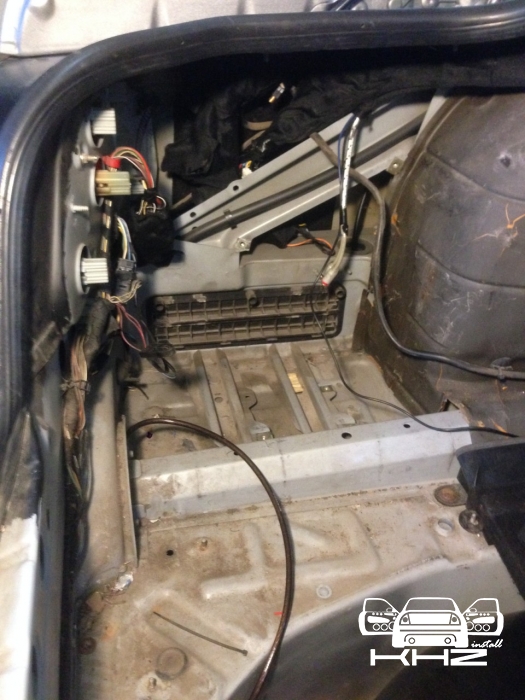

І тепер ми приводимо всі дроти з ніші до ладу, відключаємо непотрібні, і компактно їх там складаємо:

Як ви бачите, така купа проводки, що хто в цьому не розуміється, краще туди не лізти))) Наш електрик з радістю вам допоможе, звертайтеся. Ми вам запропонуємо будь-які рішення щодо заміни акустики в Bmw E38 і встановлення сабвуфера, а також будь-якого додаткового обладнання. Майстерня автозвуку "KHZ_InsTaLL".
